摘 要 以某退役化學試劑廠土壤及地下水中氯乙烯、順-1,2-二氯乙烯、苯、氯苯為目標污染物，基于電熱脫 附技術開展了中試規模的修復研究。結果表明：經電熱脫附處理后，土壤中氯乙烯、氯苯的平均去除率分別達 到100%、99%，均低于北京市《場地土壤環境風險評價篩選值》中污染場地(住宅用地)中土壤篩選值；地下水 中氯乙烯、順-1,2-二氯乙烯、苯、氯苯的平均去除率分別為90.5%、93.5%、96.4%、99.3%。此外，加熱井設計 間距對土壤溫度變化有明顯影響，間距為3.0 m的加熱井布設方案下的升溫時間短且升溫效果好，優于間距為 4.0 m的加熱井布設方案，但兩者均可達到去除污染物的目標；加熱邊界有效熱傳遞范圍可達2.0 m；止水帷幕 與加熱邊界的最佳間距至少為3.0 m；目標溫度越高，熱脫附時間越長，熱脫附效率則越高。同時，還討論了土 壤含水率及滲透性等因素對脫附效果的影響。電熱脫附技術對修復氯代烴類有機物污染場地具有良好的效果， 可進行大規模的工程應用。

近年來，隨著城市化進程的加速，許多原本位于城區的化工企業被迫從城市中心地帶遷出， 從而遺留了大量的污染場地。其中，有機污染場地中的土壤和地下水污染問題較為突出，由此 帶來的環境和健康風險嚴重威脅著人們的生產和生活。因此，對其中污染嚴重的場地遺址進行修 復已刻不容緩。

針對有機污染場地的修復，近些年來，國內應用異位熱脫附技術較多，且積累了大量的工程 經驗及成功案例。但是，應用異位熱脫附技術修復有機污染場地的過程中尚存在著二次污染難控 制、社會影響較大等問題。尤其涉及污染較深的場地，不適合使用異位熱脫附技術。原位熱脫 附技術(in-situ thermal desorption，ISTD)是通過對土壤直接或間接加熱，促使有機污染物揮發，由 固相、液相向氣相轉化，進而對其進一步收集并去除的技術。ISTD作為修復土壤和地下水中有機污染的一項重要技術，在修復低滲透性土壤、污染深度較深且有機物污染嚴重的場地中具有很 大的優勢和應用前景。

ISTD按照不同的加熱方式可分為蒸汽加熱、電阻加熱和熱傳導加熱。電熱脫附技 術屬于熱傳導加熱，其過程是通過在垂直(或傾斜)陣列加熱井中安置電加熱棒，電加熱元件可在 高達800 ℃的條件下平穩運行，絕大部分有機污染物、重質或輕質非水相液體，將會通過蒸發、 蒸餾、沸騰、氧化和高溫分解等過程揮發或被處理掉。電熱脫附技術基本不受污染物理化性 質、復雜地質及水文地質條件等因素的限制，具備應用范圍廣、設備安裝便捷、加熱過程安全、 處理速度快等優勢，正逐步被廣泛應用于各種低滲透性、難處理有機物污染場地治理工程中， 如ISTD曾大規模成功應用于美國新澤西泰特波羅機場附近地塊等修復項目。目前，國內在寧 波、蘇州、天津、武漢等城市的大型修復項目中已陸續開展電熱脫附技術實驗及應用。

本研究旨在中試的尺度下探討電熱脫附技術在現實污染場地中不同加熱間距下的升溫速率、 加熱邊界溫度傳遞范圍和污染物去除率，分析了土壤導熱率、土壤含水率、水文地質條件等影響 因素對原位熱脫附效果的影響特征，以期為我國有機污染場地?zé)嵝迯?fù)應用提供參考。

1 實驗部分

1.1 污染區域

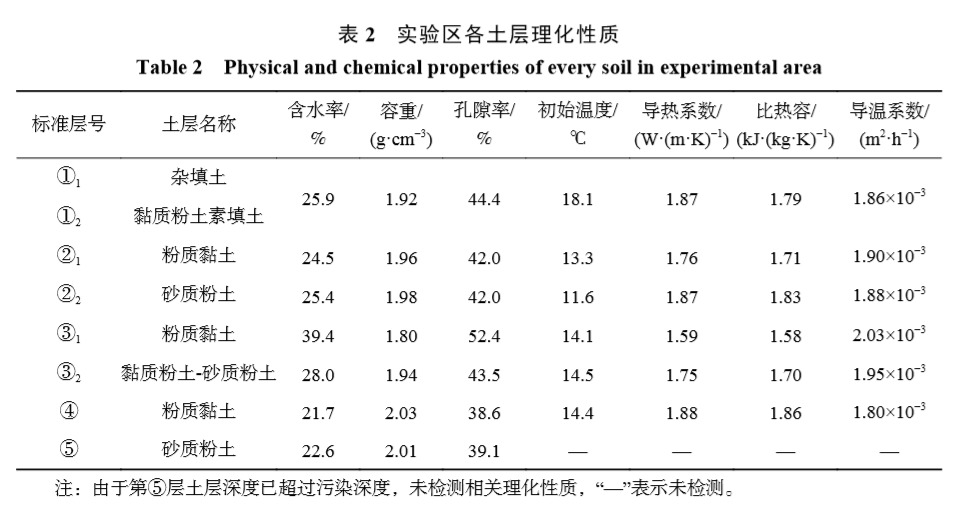

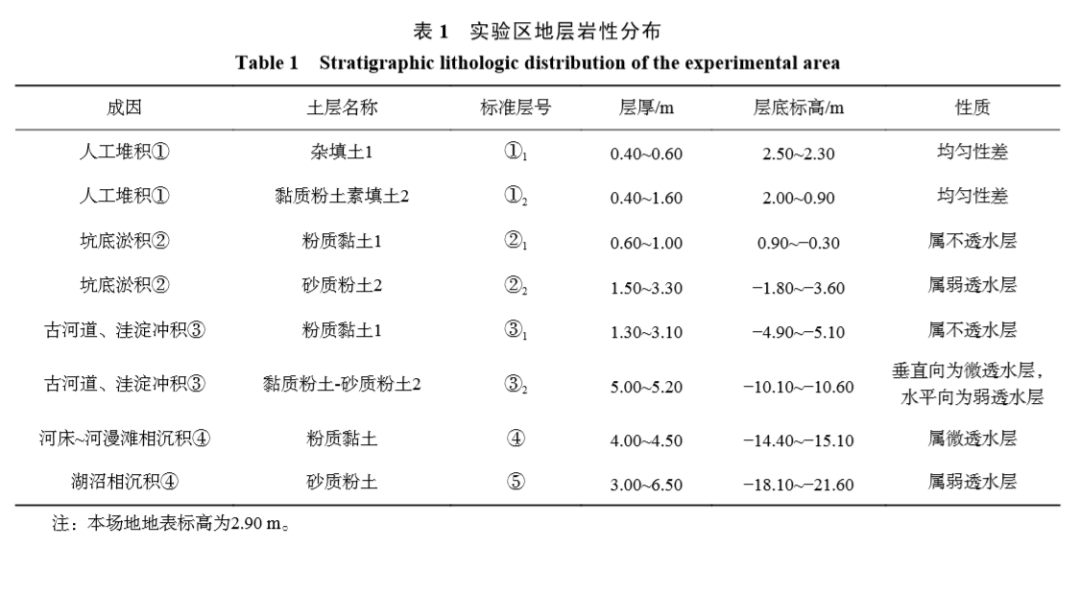

中試實驗區域位于我國北方某退役化學試劑廠，為污染土壤和地下水復合區域，面積278.9 m2， 污染深度2~10 m，修復土方量2 231.2 m3。場地調查結果顯示，主要污染物為氯乙烯、順-1,2-二氯 乙烯、苯、氯苯等揮發性有機污染物；土壤中氯乙烯、氯苯最高濃度分別為5.4 mg·kg?1和30 mg·kg?1；地下水中氯乙烯、順-1,2-二氯乙烯、苯、氯苯最高濃度分別為3.79×103、3.35×103、1.06×103、2.34×10^4μg·kg?1。地質勘察結果表明，該區域可分為5個工程地質層，細分為8個工程地質亞層， 地層巖性分布見表1。實驗區地表以下0~10.00 m大致分為4類：0~2.00 m為填土層，多為黏性土 夾較多碎石和磚塊等建筑垃圾；2.00~3.20 m為不透水層，以粉質黏土為主；3.20~4.70 m為潛水含 水層，以砂質粉土為主；4.70~10.00 m大多為粉質黏土、粉質黏土夾粉土薄層團塊。同時，對實驗 區內各土層理化性質進行了測試，結果如表2所示。

1.2 實驗系統

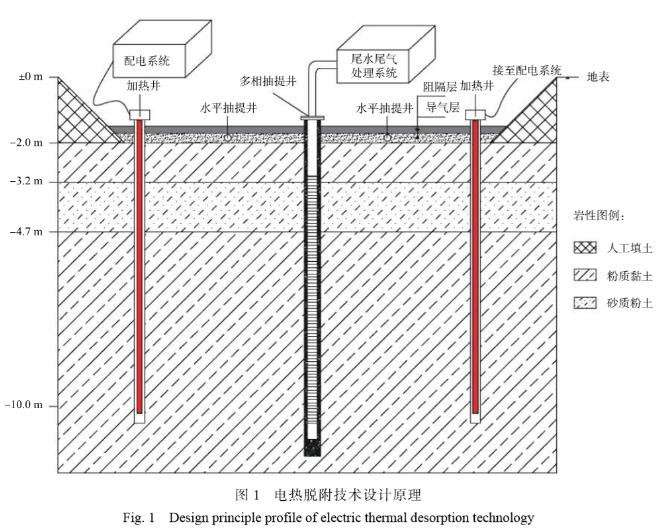

實驗系統由加熱單元、抽提單元、溫度監測單元和電氣控制單元4部分組成。工藝裝置如圖1 所示。首先，在土壤中安置電加熱棒并通電升溫，電加熱棒通過熱輻射的形式將熱量傳遞到與土 壤接觸的密封金屬套管上，通過熱傳導使得周圍污染土壤逐漸升溫至目標溫度。目標污染物發生 揮發和裂解反應后，含有污染物的蒸汽和水通過多相抽提井被抽提至地表，再經各自的輸送管道 運至尾水/尾氣處理設備并進行無害化處置，最后達標排放。在整個加熱過程中，利用溫度、壓力監測井實時監控整個修復區域，并通過智能化、自動化控制系統對每一個加熱設備的工作溫度進 行實時調控。

1.3 場地井位設計

實驗區域內土層下0~2 m污染土壤采用異位方式處置，將其清挖至?xí)捍孳囬g內，邊坡放坡系 數1∶0.9。然后平整清挖后的基坑，為后續鉆井做準備。為防止周邊污染對實驗區域的影響，在區 域四周設置一圈雙排三軸水泥攪拌樁止水帷幕，深度15.5 m，厚度1.45 m，長度94.0 m。同時，利用降水井將止水帷幕內地下水抽干，盡可能地 降低加熱過程中熱能的損耗。最后，根據場地 水文地質情況及計算機輔助模擬計算結果，在 本實驗場地共設計加熱井45個，抽提井 19個，測溫井19個，降水井5個，壓力監測 井10個。實驗區井位布置如圖2所示。

1.3.1 加熱井、抽提井布點設計

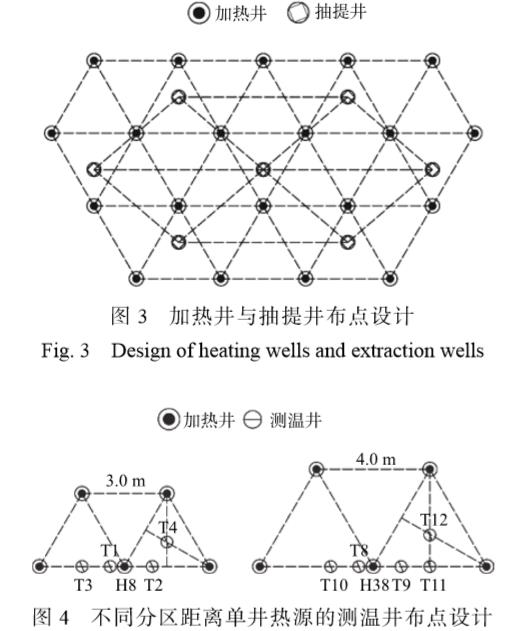

本實驗采用正三角形布點方法進行加熱井 布點，抽提井均勻分布在加熱井周圍，如圖3 所示。加熱井與抽提井總體數量比約為2∶1， 污染范圍邊界的加熱井適當加密布點。借鑒已 有項目的工程經驗，結合本場地地層分布特征 及其滲透性，為研究不同加熱間距下區域溫度 變化情況，分別設計加熱間距為3.0 m(TCHA)和 4.0 m(TCH-B)2個分區。加熱深度為10.0 m，加熱井深度為10.5 m。

1.3.2 測溫井布點設計

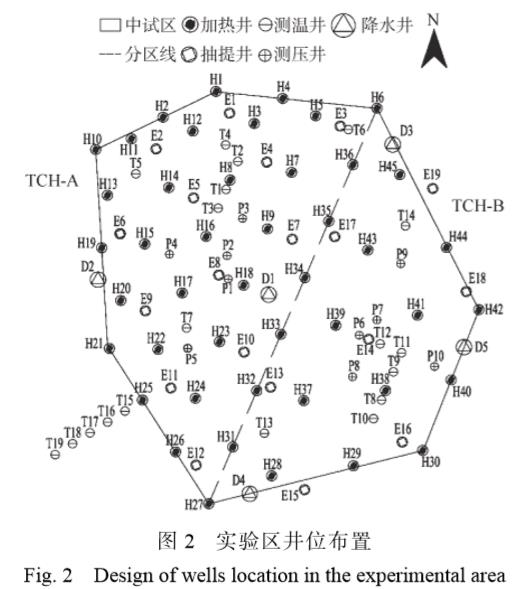

為研究不同加熱間距的實驗分區內單井有 效加熱范圍，在分區TCH-A、TCH-B內各選 擇1個加熱井，在距熱源不同距離的水平方向 上設置一系列測溫井(圖2)，以獲得溫度監測 數據，從而分析單一加熱井在有效加熱范圍內 的溫度變化規律。測溫井具體位置為：分區 TCH-A距離單井熱源分別為0.5、1.0、1.5、 1.73 m(最冷點)，對應編號為T1~T4；分區 TCH-B距離單井熱源分別為0.5、1.0、1.5、2.0、 2.3 m(最冷點)，對應編號為T8~T12。測溫深度 為9.0 m，測溫井深度為10.5 m，如圖4所示。

為研究加熱區域邊界外溫度變化與熱傳遞 范圍，保證水泥攪拌樁不會受熱出現裂縫而影 響止水效果，選擇1個邊界加熱井，在遠離熱 源不同距離的水平方向上設置一系列測溫井。測溫井距離單井熱源分別為0.5、1.0、1.5、 2.0、2.5 m，對應編號為T15~T19。測溫深度 為9.0 m，測溫井深度為10.5 m，具體位置見圖2。為監測中試實驗運行過程中整個加熱區 域內的溫度變化情況，每個分區增設測溫井。測溫井具體位置為：分區TCH-A增加3個，對 應編號T5~T7；分區TCH-B增加2個，對應編 號T13~T14。此類測溫井布設在最冷點，即加熱井布點正三角形的質心位置。

1.4 采樣與分析

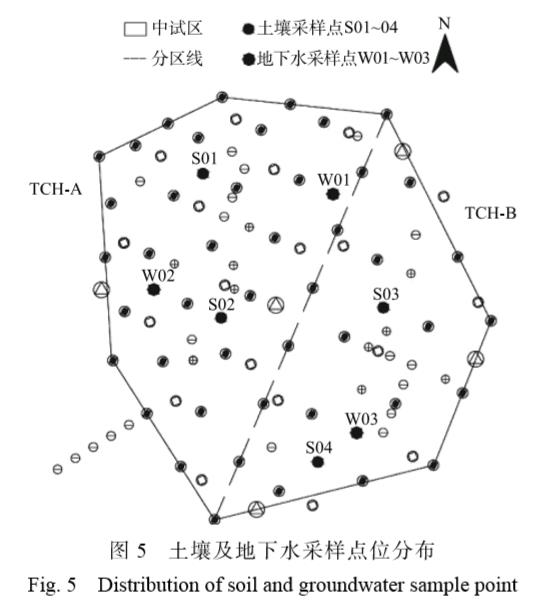

在本場地中試實驗前，考慮到實驗區域內 不同分區、距離熱源不同位置受熱不均，可能 存在處理效果不一的情況，因此，在實驗區域 內共布設了4個土壤采樣點。其中，在2個分 區各布設2個采樣點，均布設在3個加熱井熱 源連線三角形的質心位置(最冷點)，分別記為 S01~S04；每個采樣點垂直方向上按深度每隔 1.5 m(即土層下2.0~3.5、3.5~5.0、5.0~6.5、6.5~ 8.0、8.0~9.5 m處)采集一個土壤樣品；同時， 在靠近抽提井位置布設3個地下水采樣點，編號為W01~W03。具體采樣點位布置如圖5所示。本實驗中，土壤及地下水采樣點的布設能夠大致代表整個中試實驗區域的污染情況與修復情況。

在整個實驗過程中，共采集2個批次土壤及地下水樣品，通電加熱前為第1批次采樣；待整 個實驗區域平均溫度維持在100~110 ℃，持續1周后停止加熱，保持抽提系統正常運行，此時進行 第2批次采樣。樣品采集后立即放入0~4 ℃的冷藏箱內保存，并于48 h內送往實驗室進行污染物 測定。實驗室檢測指標為目標污染物中的超標污染物：土壤檢測氯乙烯和氯苯，VOCs類檢測方法 依據HJ 605-2011；地下水樣品檢測氯乙烯、順-1,2-二氯乙烯、苯和氯苯，VOCs類檢測方法依據 GB/T 5750.8-2006。

2 結果與分析

2.1 實驗前后不同加熱分區溫度變化對比

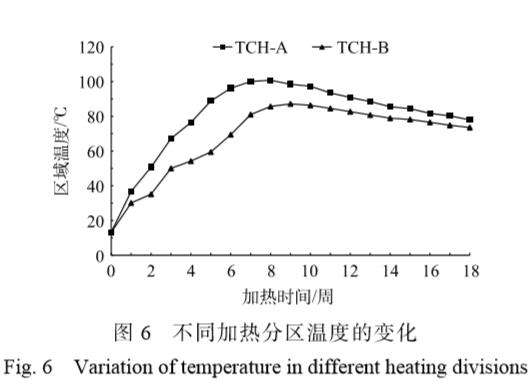

利用電熱脫附技術對實驗場地進行了為 期8周的加熱處理，區域溫度隨時間的變化情 況見圖6。加熱間距的布置決定了區域升溫時 間和均勻升溫效果。TCH-A分區平均溫度升至 80 ℃需要4~5周；而TCH-B分區則需要7周。實驗分區TCH-B比實驗分區TCH-A的升溫效 果滯后大約15 d。加熱7周后TCH-A實驗分區 平均溫度維持在100~110 ℃，TCH-B實驗分區 平均溫度達到80~90 ℃，整個實驗區域內部基 本達到土壤及地下水中目標污染物的共沸溫度。通常，對于修復苯、三氯乙烯等VOCs污染的地 塊，溫度上升至100 ℃就能將此類污染物完全去除。維持該溫度1周后，停止加熱，保持抽提系 統正常運行，繼續對實驗區域溫度進行監測。加熱8周后停止加熱，由于受到TCH-A分區高溫傳 遞的影響，TCH-B分區表現出短暫的溫度上升趨勢。降溫過程持續至12周后，整個實驗區域平均 溫度降至80~90 ℃；降溫過程持續18周后，平均溫度降至70~80 ℃，降溫速度減慢并長時間維持。

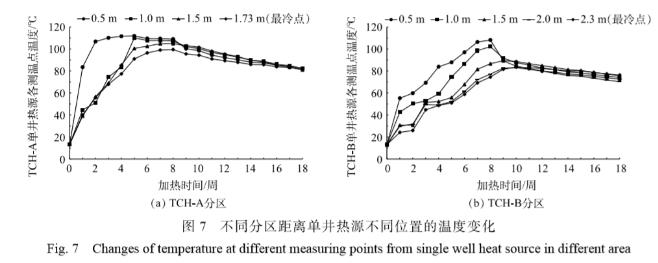

為確定本場地最佳加熱間距，進一步研究了不同分區內單井熱源有效加熱范圍，獲取設置在 單井熱源周邊測溫點的溫度數據并進行了分析。如圖7(a)所示，在實驗分區TCH-A距離單井熱源 0.5 m處，加熱2周，溫度可升至106.8 ℃；在距離單井熱源1.0、1.5 m處，加熱5周，溫度分別升 至110.1 ℃和100.6 ℃；在加熱井布置三角形質心位置(最冷點)，距離單井熱源1.73 m處，加熱 8周，溫度可升至99.5 ℃。由此可知，TCH-A分區整體加熱8周后，整個區域平均溫度均可達到 100 ℃左右，加熱井布置三角形質心最冷點位置溫度也可達到99.5 ℃。如圖7(b)所示，與實驗分 區TCH-A對比，在TCH-B距離單井熱源0.5 m處，加熱7周，溫度升至106.4 ℃；在距離單井熱源 1.0 m處，加熱8周，溫度升至102.2 ℃；在距離單井熱源1.5、2.0 m處以及加熱井布置三角形質心 位置(最冷點位置)，直到停止加熱1周后，即第9周溫度才達到峰值，分別升至89.4、82.6、81.7 ℃。由此可知，TCH-B分區在加熱8周后，只有距離單井熱源0.5、1.0 m處，溫度升至100 ℃以上， 1.5、2.0 m處以及加熱井布置三角形質心位置(最冷點位置)均未達到100 ℃。停止加熱1周后，距 離加熱井較遠位置繼續升溫，這是由于受到距離加熱井較近位置持續高溫傳遞的影響，低溫位置 表現出短暫的溫度上升趨勢。實驗分區TCH-A與TCH-B距離單井熱源不同測溫位置的溫度均在停 止加熱1周后，即第9周開始相互趨近，并隨著降溫過程進行，整個實驗區域溫度趨于均衡。在 實驗進行至第18周時，實驗分區TCH-A距離單井熱源不同測溫位置的平均溫度為81.8 ℃；實驗分 區TCH-B距離單井熱源不同測溫位置的平均溫度為73.8 ℃。

已有的工程經驗表明，熱傳導熱脫附技術加熱井間距設置要求一般為1.5~4.0 m。本研究中 加熱間距3.0 m，相較于4.0 m，材料投入雖有所增加，但可縮短升溫時間而節省工期，同時，在相 同加熱周期內可保證修復區域具有更均勻的升溫效果。

2.2 實驗期內加熱邊界熱傳遞范圍

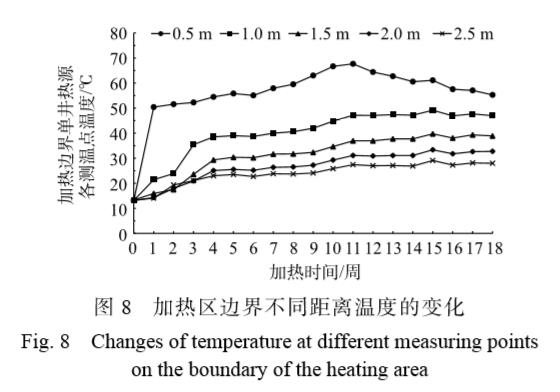

為防止周邊污染對實驗區域的影響，同時 為提升升溫速率，進行有效除水，在加熱區域 外3.0 m處，設置水泥攪拌樁止水帷幕。為研 究加熱區域邊界溫度變化與熱傳遞范圍，即高 溫傳遞是否會到達水泥攪拌樁位置從而影響其 強度和止水效果，最終確定適合本場地原位熱 解吸工藝順利實施的最佳止水帷幕與加熱邊界 的間距。整個實驗周期內加熱邊界溫度變化與 熱傳遞范圍如圖8所示。在距離邊界加熱井0.5 m處，最高溫出現在實驗進行11周之后，溫度為67.7 ℃；在距離邊界加熱井1.0、1.5、2.0、2.5 m處，最高溫出現在實驗進行15周之后，溫度分別為49.1、39.7、33.4、29.1 ℃；在實驗進行18周 后，距邊界加熱井0.5、1.0、1.5、2.0、2.5 m處，溫度分別降至55.3、47.0、38.9、32.8、28.0 ℃。

在前8周的加熱期內，距離邊界加熱井0.5、1.0、1.5、2.0、2.5 m處的5個測溫點溫度均不斷 上升，且距離越近，升溫越快。距邊界加熱井2.0 m甚至更遠處溫度不會超過30 ℃，即使延長一 定的熱傳遞時間，實驗進行15周后，距邊界加熱井2.0 m處的最高溫度為33.4 ℃。雖然從第9周 開始已停止加熱，但加熱區內溫度仍相對較高，向四周的熱傳遞并未停止，降溫過程中區域內外 溫差在逐漸縮小。若在8周后繼續加熱并維持區域溫度，可能距邊界加熱井2.0 m處溫度會不止30 ℃。

由此可知，為避免因熱傳遞溫度升高影響水泥攪拌樁的強度從而影響止水效果，隨著加熱時 間的延長，可進一步增加止水帷幕與加熱邊界的間距。

2.3 實驗前后各區域污染物含量變化

2.3.1 實驗區土壤中目標污染物含量變化

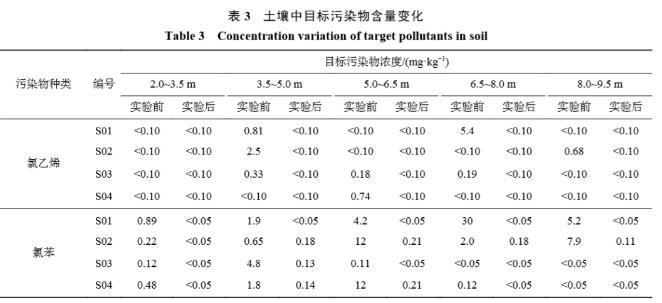

由表3可知，實驗前土壤中不同目標污染物在2.0~10.0 m土層內縱向分布不均勻。氯乙烯主要 分布在3.5 m以下，其中S01采樣點6.5~8.0 m處濃度最高，為5.4 mg·kg?1；氯苯在2.0~10.0 m均有 分布，在3.5 m以下，污染物濃度普遍較高，其中S01采樣點6.5~8.0 m處濃度最高，為30 mg·kg?1。實驗進行18周后，再次采樣發現，土壤中目標污染物含量均表現為下降。S01~S04采樣點不同深 度氯乙烯全部未檢出，表明土壤中氯乙烯已處理干凈。S01~S04采樣點不同深度氯苯檢出濃度最 高，可達0.21 mg·kg?1，這表明土壤中氯苯絕大部分已被抽提出來。由污染物去除率計算可知， 3.5~5.0、5.0~6.5、6.5~8.0、8.0~9.5 m處氯苯的平均去除率分別為95%、99%、99%、99%。進一步 對比DB11/T 811-2011[22]污染場地土壤(住宅用地)中規定的氯乙烯、氯苯的篩選值，其值分別為 0.25 mg·kg?1和41 mg·kg?1。由此可知，電熱脫附后土壤中污染物絕大部分已向液相和氣相轉化并被 有效抽提，處理效果優異。

2.3.2 實驗區地下水中目標污染物含量變化

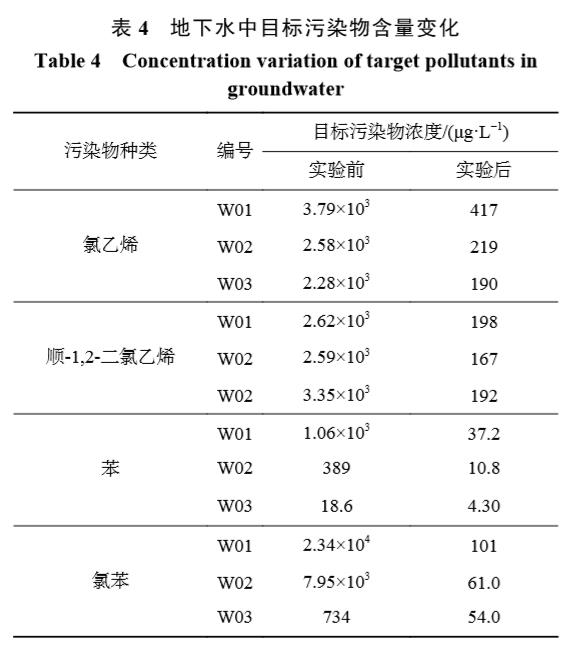

由表4可知，實驗前地下水中檢出目標污染物分別為氯乙烯、順-1,2-二氯乙烯、苯、氯苯等 4種。W01采樣點氯乙烯、苯、氯苯濃度最高，分別為3.79×103、1.06×103、2.34×104 μg·kg?1；W03采樣點順-1,2-二氯乙烯濃度最高，為3.35×103 μg·kg?1。實驗18周后再次采樣發現，地下水中 目標污染物含量均表現為下降。W01采樣點4種目標污染物氯乙烯、順-1,2-二氯乙烯、苯、氯苯檢出濃度最高，分別為417、198、37.2、101 μg·kg?1。通過計算去除率可知，地下水中氯乙 烯、順-1,2-二氯乙烯、苯、氯苯的平均去除率 分別為90.5%、93.5%、96.4%、99.3%。進一步 對比DB11/T 1278-2015[23]地下水(居住)中規定 的氯乙烯、順-1,2-二氯乙烯、苯、氯苯的篩選 值，其值分別為20、70、10、300 μg·kg?1。由 此可知，實驗期內雖未完全達到篩選值標準， 但地下水中污染物大部分已揮發出來并被有效 抽提，處理效果尚好。因此，在該技術實際工 程應用中為實現達標，可考慮增加熱脫附停留時間。

3 影響因素分析

電熱脫附技術的成功應用取決于加熱溫 度、停留時間、土壤含水率和土壤孔隙率等影 響因素。在本研究中，結合加熱升溫過程、污 染物去除率等研究結果對各影響因素進行了逐 一分析與討論。

3.1 熱脫附溫度

由實驗前后區域污染物含量變化可知，加熱溫度是影響原位熱脫附效果的主要因素[24-26]。HERON等[27]研究表明，利用電熱脫附技術處理三氯乙烯污染土壤，在23 ℃條件下，脫附效果很 差且處理周期持續1年之久；但在100 ℃條件下，僅需37 d，去除率即可達到99.8%；加熱區域溫 度越高，熱脫附效果也就越好。實驗區內土壤及地下水中目標污染物包括氯乙烯、順-1,2-二氯乙 烯、苯、氯苯，沸點分別為-13.9、60.0、80.1、131.7 ℃。加熱進行2周后，僅加熱井附近溫度較 高，TCH-A分區中0.5 m處升至100 ℃以上，TCH-B分區中0.5 m處溫度升至60 ℃以上。此時， 區域內氯乙烯、順-1,2-二氯乙烯等低沸點的有機污染物開始逐漸向氣相轉化。加熱進行7周后，整 個區域溫度均升至80 ℃以上，TCH-A分區平均溫度升至100 ℃以上，TCH-B分區平均溫度升至 80 ℃以上。此時區域內苯、氯苯等高沸點的有機污染物開始大量向氣相轉化。從土壤中目標污染 物含量的變化可以看出，氯乙烯去除完全時，氯苯還有少量殘留。這是由于氯苯從土壤中脫附所 需的溫度更高，開始向氣相轉化的時間點相對滯后。綜上所述，加熱目標溫度可直接影響污染物 的去除效果。當然，為最終確定適合場地污染特征的最佳加熱目標溫度，同時也需綜合考慮能耗及工期。

3.2 熱脫附停留時間

由實驗前后各區域污染物含量變化可知，加熱至目標溫度后，持續熱脫附停留時間同樣是影 響熱脫附效果的關鍵因素。在熱脫附處理加熱升溫前期，溫度起主導作用；而在溫度相對穩定的 中后期，時間則是主要影響因素。張攀等研究表明，在300 ℃條件下熱脫附硝基苯，加熱30 min， 脫附效率為86.93%；維持溫度20 min后，脫附效率為91.03%；加熱至目標溫度后的持續時間越 長，熱脫附效果越好。在本研究中，加熱7周后，繼續加熱，維持該溫度持續1周，土壤及地下 水中目標污染物的去除效果均較為理想。其中，土壤中氯乙烯全部去除，氯苯平均去除率達到 99%；地下水中氯乙烯、順-1,2-二氯乙烯、苯、氯苯的平均去除率分別為90.5%、93.5%、96.4%、 99.3%。但實驗中各區域內仍有少量污染物殘留，這可能是由于維持高溫階段持續時間短。若將加熱至目標溫度后持續停留時間再延長，則污染物去除率可能會進一步提升。因此，在原位熱脫附 實際應用時，須結合加熱溫度與熱脫附停留時間2個重要影響因素，綜合考慮材料、能耗、工期 等因素，通過實驗獲得最佳的搭配方式。

3.3 土壤含水率

土壤含水率的高低直接影響著熱脫附效率和工程成本。孫磊等[29]的研究表明，較低或較高的 土壤含水率會降低五氯酚在土壤中的熱脫附效率。對于電熱脫附技術而言，較高的土壤含水率， 土壤熱容量高，升溫至目標溫度需要花費更長的時間，消耗更多的能源。因此，為提高升溫效 率，縮短工期，在加熱開始前，須盡可能地對止水帷幕內的區域采取工程降排水措施。在加熱升 溫過程中，利用多相抽提井也可抽提出一部分水量。對于干土，其導熱系數、導溫系數更小，可 能會減小土壤熱傳導的效率。但對于本場地條件而言，因加熱目標溫度在100~110 ℃即可去除絕 大多數污染物，不會出現更高的溫度，故修復完成后各區域內仍然有一定量的土壤水，不會出現 干土的工況。因此，本研究暫不對干土的工況展開討論。

3.4 土壤滲透性

土壤滲透性的高低影響著有機污染物的抽提效率。盡管原位熱脫附技術對于土壤滲透性低的 污染地塊仍然適用，但對于滲透性較好的土壤，經電熱脫附后，土壤氣相中的VOCs、SVOCs更容 易被抽提，去除率更高。高國龍等的研究表明，對于土壤結構緊實或黏性較大的土壤，熱 脫附效率較低。本實驗場地3~7 m以砂質粉土為主，屬于潛水含水層；7~10 m為粉質黏土、淤泥 質粉質黏土層。污染物主要分布在含水層的中下部以及隔水層的頂部，因此，在設計加熱、抽提 深度時，須覆蓋污染在地層中的主要分布位置。

綜上所述，應用電熱脫附技術去除土壤中有機污染物須綜合考慮加熱目標溫度、熱脫附停留 時間、土壤含水率、土壤滲透性等影響因素。加熱目標溫度越高，熱脫附停留時間越長，熱脫附 效果越好；土壤含水率較低、滲透性較好的土壤熱脫附效果也更好。此外，為防止修復過程中產 生二次污染，對于抽提廢氣的有效收集和無害化處理也是至關重要的，應遵循“先啟抽提、后啟 加熱，先關加熱、后關抽提”的運行原則。

4 結論

1) 不同加熱間距，相應的實驗分區升溫效果不同。加熱間距為3.0 m，分區升溫時間短，其均 勻升溫效果優于加熱間距為4.0 m的分區，但2種間距布設方式均可達到去除區域污染的最終目標。

2) 實驗期內，加熱邊界熱傳遞有效范圍在2.0 m左右。針對本場地，可保守考慮，將止水帷幕 設置在距離加熱邊界3.0 m及更遠的位置。

3) 電熱脫附原位修復技術對實驗區內土壤及地下水中目標污染物去除效果良好。土壤中目標 污染物氯乙烯、氯苯平均去除率為100%、99%；地下水中目標污染物氯乙烯、順-1,2-二氯乙烯、 苯、氯苯的平均去除率分別為90.5%、93.5%、96.4%、99.3%。

4) 電熱脫附原位修復技術主要受加熱目標溫度、熱脫附停留時間的影響，土壤含水率、土壤 滲透性等因素也影響著熱脫附效果。加熱目標溫度越高，熱脫附停留時間越長，熱脫附效果越 好；對于含水率較低且滲透性較好的土壤，熱脫附效果也更好。

5) 電熱脫附原位修復技術處理氯代烴類有機物污染場地效果良好，能夠進行大規模的實際應 用。在工程設計時，須綜合考慮污染特征、地質及水文地質條件、材料投入、能耗成本、施工工 期等因素，通過計算尋找最佳的搭配方式。
