摘要：全國統一電力市場深化設計方案發布實施，現貨市場建設不斷加快，“中長期+現貨”電力市場聯合運營的新模式逐步形成。在分析新模式下交易業務需求的基礎上，提出 了電力交易全業務運營一體化支撐平臺的設計目標和平臺 架構。研究了完整市場模型管理、海量數據存儲訪問、交易 數據組態展示及交易規則變化快速響應等支撐平臺關鍵技 術，結果表明，一體化支撐平臺關鍵技術可有效支撐“中長期+現貨”電力市場全業務運營的功能和性能需求。

0 引言

隨著《關于進一步深化電力體制改革的若干意 見(中發〔2015〕9 號)》的發布，我國電力市場改 革不斷深化，電力交易品種日益豐富，“以中長期 交易規避風險，以現貨市場發現價格”[1]的“中長 期+現貨”聯合運營模式(以下簡稱：新模式)逐漸形 成。2018 年，《國家電網有限公司全國統一電力市 場深化設計方案》[2](以下簡稱：深化設計方案)在 綜合考慮體制架構和電網安全運行需要的基礎上， 提出了由交易中心負責市場注冊、交易申報、交易 結算、信息發布等與市場交易密切相關環節，由調 控中心負責現貨和輔助服務交易組織、安全校核等 與電網運行密切相關環節的統一市場聯合運營模 式。此模式也成為了電力市場技術支撐平臺在交易 中心和調控中心之間功能建設的實際劃分標準，兩 部門的系統各功能相互協作實現“全時段、全過程、 全環節的交易流程”。

文獻[3]提出了“中長期+現貨”聯合運營的設計目標，但關鍵技術主要還是偏重于中長期市場。 目前，傳統中長期電力交易系統在滿足“現貨+中 長期”聯合運營平臺支撐技術方面存在以下困難： 1）目前交易系統因為缺少電網模型數據，無法對現貨交易無約束出清結果進行安全校核。2）目前 交易系統通過關系數據庫直接存儲訪問業務數據， 無法滿足新模式下現貨交易多時段、多案例等多維 度海量數據的高頻次和高性能存儲訪問需求。3）電 力交易品種日益豐富，交易規則變化更加頻繁，目前交易系統采用程序定制開發人機界面和采用單體架構部署應用，開發與升級部署周期長，無法快速響應交易規則變化。 為此，本文在分析了現貨市場開啟后對中長期 交易系統支撐平臺帶來的技術挑戰，在借鑒國內外 電力市場及相關平臺成功設計理念和新技術[4-6]基 礎上，提出了適應“中長期+現貨”聯合運營的交 易系統支撐平臺架構設計，并對支撐平臺關鍵技術 進行了分析討論。

1 總體框架

1.1 設計要求

為實現“中長期+現貨”市場安全、高效、有 序運營，向市場成員提供準確規范的市場交易信息 和在線交易業務支持，交易系統支撐平臺設計綜合 考慮相關政策文件[2,7]，梳理出如下要求：

1）雙模型支持。目前交易系統經濟模型為我 國市場環境下的中長期交易、市場結算等核心業務 提供模型支持[8-9]，而電網模型則在調控系統內為計 算分析、安全校核等業務提供了模型支撐[10-11]。為 實現新模式下考慮安全約束的交易出清，交易系統 必須接入電網模型，結合現有經濟模型提供雙模型 支持。

2）跨應用數據集成。新模式下中長期與現貨交易銜接需要跨信息外網、信息安全大區和生產安全大區進行數據交互。系統內需要采用實時數據傳輸通道，具備消息收發和服務調用機制，保證數據 可靠集成。

3）交易規則變化快速響應。新模式下交易品種和交易規則快速演化，交易系統支撐平臺應能根據需求變化對人機界面和業務邏輯進行快速調整和升級部署，滿足對市場規則變化的快速響應。

4）系統安全可靠運行。交易系統的交易數據機密敏感，現貨交易結果甚至直接影響電網安全運行，所以系統各層面必須做好安全防護[12-14]和可靠性設計，保證交易系統安全、穩定運行。

推薦：

在成功舉辦前十四期電力交易員仿真訓練和電力現貨仿真訓練營的基礎上,茲定于2021年1月7日-8日在北京舉辦“2021年電力現貨交易仿真訓練營（總第十五期）”，在進行電力市場改革政策解讀的基礎上，運用現貨交易仿真模擬平臺，帶領發電企業和售電企業對電力市場交易模式、報價操作、競價策略等方面進行綜合訓練，在發售電企業模擬現貨交易過程中，對從業人員給予指導講解，用技術方法解決交易報價問題。以發售電企業實際為導向，并借鑒國外電力市場的先進模式，以電力市場知識為支撐，開展現貨交易模擬訓練。

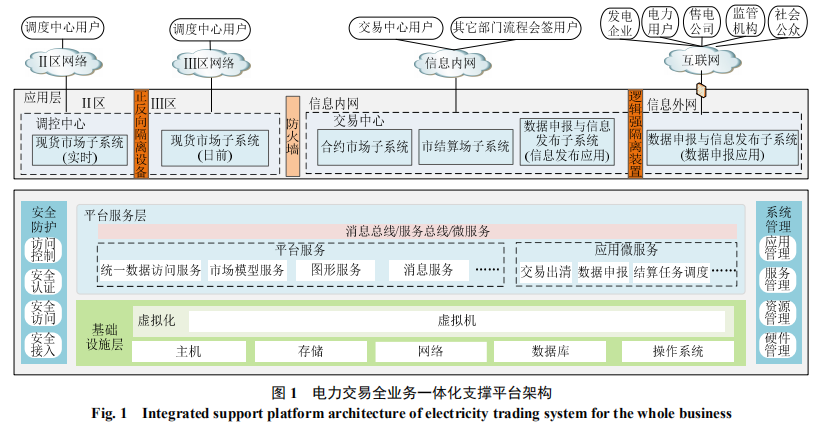

1.2 平臺架構

本文系統設計包括現貨市場、合約市場、市場 結算和申報發布 4 個子系統，實現省級電力市場日 前和實時現貨市場交易、輔助服務交易、中長期合 約交易以及電量結算、信息發布等電力市場全過程 業務，滿足電力市場運行和市場監管要求。 綜合考慮系統使用對象、系統內、外部數據集 成交互及用戶使用便捷等因素，將現貨市場子系統 中的實時類應用部署在調度生產安全Ⅱ區，日前應 用部署在安全Ⅲ區；合約市場子系統、申報發布子 系統的信息發布應用、市場結算子系統部署在信息 內網；數據申報發布子系統的市場服務應用部署在 信息外網。系統以相對獨立和有機銜接為原則，采 用數據同步、消息通信、服務調用等多種方式貫穿 生產控制Ⅱ/Ⅲ區和信息內、外網各子系統。 交易系統遵循面向服務的設計原則，采用 B/S 及 C/S 混合技術體系，為交易系統開發和管理提供 技術支撐和運行保障。系統架構見圖 1，主要包括：

1）基礎設施層。通過虛擬化管理主機、存儲 等資源，為系統構建基礎運行環境。為滿足高性能 的系統使用和訪問。數據存儲支持關系庫、本地與 分布式混合緩存庫?；A(chǔ)資源服務支持負載均衡和 主備模式，保證系統高可用。

2）平臺服務層?；诜?wù)總線/微服務實現對 所有服務的統一管理，保證應用功能的松耦合與可 擴展。平臺服務層主要包括消息總線、服務總線和 微服務 3 種通信方式。注冊服務包括模型服務、數 據服務、圖形服務、權限服務和流程服務等。

3）應用層。實現 4 個子系統應用功能，其中： 現貨子系統包括日前市場預出清、實時平衡市場、 輔助服務市場運營等應用功能；合約市場子系統包 括交易管理、合同管理、市場成員管理等功能；市 場結算子系統包括根據交易結果、計量數據等進行 結算計算、出具詳細結算單據等功能；數據申報和 信息發布子系統包括市場成員注冊、數據申報及信 息發布等功能。

此外，系統管理實現對各類資源的監視管理。 安全防護是系統安全等級防護要求，兼顧考慮市場 交易數據敏感性需求，建立適應電力市場業務的平 臺安全防護機制。

2 支撐平臺關鍵技術

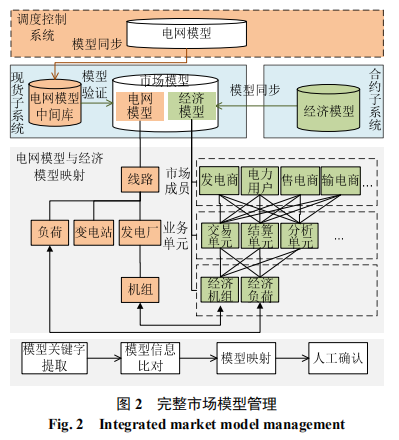

2.1 完整市場模型管理

為滿足交易出清與安全校核，現貨子系統需要 接入經濟模型和電網模型，形成完整的市場模型。 電網模型在調控系統源端維護管理，通過數據庫同 步實時接入調控系統電網模型，并對模型驗證通過 后作為現貨子系統電網模型；經濟模型在合約子系 統市場成員管理模塊源頭維護，通過數據同步軟件 同步至現貨子系統。 經濟模型是合約子系統維護的一種“市場成員– 業務單元–經濟機組/負荷”的層次結構。其中，市 場成員根據主體類型的不同劃分為發電商、輸電 商、售電商和電力用戶等信息。業務單元根據交易 核心業務劃分為交易單元、結算單元等不同業務單 元，解決不同業務模型粒度不一致帶來的問題。為 滿足不同應用數據的交互共享，業務單元將應用數 據分解到經濟機組粒度。通過在兩類模型間分別對 經濟機組和物理機組、經濟負荷和物理負荷之間進 行關系映射(見圖 2)，形成完整的市場模型。

為減輕因大量機組與負荷數據引起的映射維 護工作量，提升效率，本文在上述映射方法基礎上， 通過名稱關鍵字提取、信息比對和映射 3 步實現經 濟模型和電網模型自動映射。1）根據模型名稱提 取出關鍵字信息，如電廠名稱。2）通過名稱、所 屬地區、容量、電壓等級等多維比對分析，相似度 達到設定閾值則表示比對成功，對比失敗可以降低 相似度閾值重新比對。3）將比對成功的經濟模型和電網模型通過程序進行自動映射。經使用統計， 自動映射成功正確率可達 80%以上。對于未能自動 成功映射的模型則通過手動方式在模型映射管理 模塊進行關聯維護。

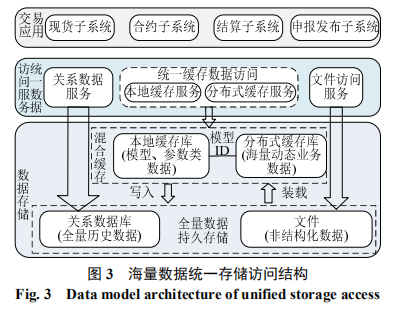

2.2 海量數據統一存儲訪問

新模式下，單次現貨交易出清結果或結算計算 的數據記錄已達到百萬級規模。相比較傳統調控系 統主要關心最新時間斷面數據，交易系統需要對模 型的不同時間、交易序列等維度海量數據進行快速 訪問，這對系統數據存儲容量和訪問靈活性提出了 更高的要求。為此，本文提出了海量數據統一混合 存儲訪問方法。其中，關系數據庫存儲業務全量歷 史數據，文件存儲非結構化數據，混合緩存庫緩存 各類業務數據，見圖 3。

數據統一存儲訪問技術，除基于傳統關系數據 庫和文件存儲外，主要通過混合緩存存儲和統一數 據服務實現海量電力交易數據的高性能存儲訪問，主要包括 4 個方面的技術：

1）數據模型。包括關系型和散點型兩類。其 中，關系型數據是指通過表、記錄過濾條件和域集 合(結構化查詢語言(structured query language，SQL) 查詢)檢索得到的二維數據；散點型數據則是根據主 體域、時間域、交易序列域、案例域等檢索域確定 某條記錄后，再根據應用域檢索某字段而得到的單 點數據。

2）數據混合緩存存儲。本地緩存庫具有更好 訪問性能優勢，但存在存儲容量瓶頸，因此用來存 儲模型類、參數類等數據量相對較小的靜態數據； 分布式緩存庫存儲性能稍遜本地緩存，但具有存儲 容量易擴展優勢，因此用來存儲交易應用中多時間 斷面、多交易序列、多案例等的海量交易業務數據。 通過模型 ID 標識對本地緩存模型和分布式緩存業 務數據進行數據關聯，由此實現動態業務數據存儲 容量可擴展和模型數據訪問高性能的總體最優。

3）統一緩存數據訪問服務。存儲層基于本地 和分布式緩存混合存儲設計，統一緩存數據服務對 應用提供統一訪問接口，屏蔽數據存儲位置差異。 為支持界面基于表、域和記錄綁定關系型數據、基 于多檢索域綁定散點數據，統一緩存數據服務分別 提供了關系型數據和散點型數據訪問服務。通過以 上兩種數據結構，統一緩存數據服務為上層應用提 供海量電力交易數據的快速透明存儲訪問。

4）數據裝載與寫入。數據裝載和寫入實現持 久存儲和緩存的數據交互，滿足系統數據高性能讀 寫和數據持久存儲需求。①數據裝載。應用可通過 下裝工具根據時間、交易序列、案例等參數將交易 數據從關系數據庫靈活預裝載到混合緩存庫，也可 以在應用訪問緩存數據未命中時由數據服務動態 裝載到混合緩存庫。為節約緩存資源，分布式緩存 中的交易數據配置有效期，目前配置為 1 周，超時 后將緩存數據將清除。②數據寫入。調用統一緩存 數據訪問服務獲取業務數據，再通過關系數據服務 和文件服務實現將緩存中的業務數據持久存儲，例 如保存交易出清和案例等結果類數據。

2.3 數據圖形組態展示

借鑒調控系統圖形組態技術，在傳統設備圖元 基礎上擴展了分析展示類圖元，針對交易數據時 間、交易序列、案例等多維特征，設計了圖元與交 易數據的關聯方法，借助 2.2 節統一數據訪問服務 和圖元組態聯動技術，實現了交易數據的圖形組態 展示。主要包括以下技術點：

1）圖元模型定義?；跀U展 G 語言，增加分 析展示類圖元定義(如曲線、棒圖及餅圖等)，設計 圖元顯示屬性(如圖元大小及顏色等)、圖模關聯屬 性(如表、域信息、查詢條件及維度設置等)，為圖 形組態展示提供基礎組件支持。

2）圖元數據綁定。數據綁定支持引用界面圖 元數據和數據服務查詢數據兩種方式。前者基于反 射技術動態發現特性實現對界面圖元顯示數據的 快速訪問，后者則是通過統一數據服務訪問數據庫 和緩存庫數據進行關聯實時展示，基于數據模型支 持兩種關聯數據方式：①基于表、域和記錄 3 個檢 索條件綁定關系表中的二維數據。通過表信息表、 域信息表和應用數據表定位目標表、目標域集合和 目標記錄集合進行二維數據展示，該方法主要應用 于表格、曲線等圖元。②基于交易數據多檢索域綁 定散點數據。交易數據在給定主體、時間、案例、 交易序列、應用等關鍵檢索域值后，可以檢索到某 一單點數據，該方法適用于柱圖、餅圖等散點類數 據圖元。其中，為應用域設計了“應用模塊+應用 類型+四位順序號”的應用標簽編碼規則，實現每 一個應用維度標簽到業務數據關系表各域的映射 定義。其中，編碼時應用和應用類型編碼配置可擴 展，兩者為笛卡爾組合關系，如“SBSPQ0001”， 其中“SBS”為結算應用模塊編碼，“PQ”為電量 編碼，“0001”為順序號，表示月度結算電量，因 此該應用編碼表示某結算單元月度結算電量。

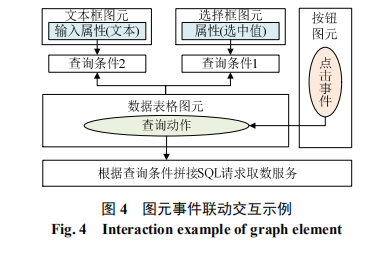

3）圖元事件聯動交互?；诜瓷錂C制設計 3 種 圖元組態屬性，即圖元觸發事件、圖元響應動作和 圖元動態屬性。通過將圖元觸發事件綁定到任意圖 元的可響應動作，完成圖元交互聯動。例如，[按鈕 圖元.點擊事件->表格.數據查詢動作]表示按鈕圖元 的點擊事件觸發表格的數據查詢動作。其中，查詢 參數為：[條件 1=文本框圖元.輸入值屬性，條件 2= 選擇框圖元.輸入屬性]，由此實現了點擊按鈕圖元 后根據文本框和選擇框的輸入?yún)?shù)查詢刷新表格 的數據?；趫D元屬性、觸發事件和響應動作圖元， 上述交互示例示意圖見圖 4。

以擴展圖元模型為基礎，主要通過綁定圖元數 據實現了圖形組態編輯，借助圖元事件聯動交互技 術實現了組態畫面的展示瀏覽。

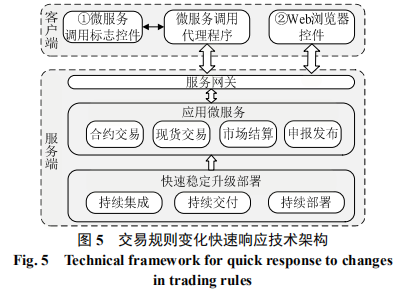

2.4 交易規則變化快速響應 系統為實現交易規則變化快速響應，前端采用 2.3 節圖形組態展示，后端采用微服務和持續集成 交付技術，設計適應交易規則快速變化的系統快速 響應技術架構，見圖 5。

1）交易微服務。微服務本身是成熟的技術， 構建微服務遵循粒度適中、規避依賴、無狀態服務、 前后端分離等原則。遵循以上原則，電力交易微服 務采用自頂向下的設計方法，具體實施包括 4 步： ①按照交易功能進行分類，對電力交易業務進行梳 理整合。②分析電力交易業務過程，梳理交易業務 流程之間的數據流轉和依賴關系。③將梳理過的電 力交易業務進行抽象和分類，減少業務間耦合，并 根據整合結果對數據庫按照子系統進行分庫設計。 ④根據微服務層次和功能，基于微服務框架組件開 發微服務。

2）圖形客戶端微服務調用。包括兩種方式： ①微服務調用標志控件。控件可設置微服務請求統 一資源定位符(uniform resource locator，URL)、請 求方法(POST，GET)、微服務鑒權及自定義參數等 參數?？丶ㄟ^調用代理程序進行微服務調用。 ②web 瀏覽器控件。為滿足復雜大批量數據微服務 請求，圖形組件提供 web 瀏覽器控件，通過設置控 件頁面的 URL 運行 web 程序。代理程序和 web 瀏 覽器控件均通過 HTTP 協議，采用輕量級數據交換 格式 JS 對象符號(Javascript object notation，JSON) 與微服務進行請求應答通信，實現圖形組件微服務 調用。

3）持續集成交付部署。持續集成交付部署是 一種軟件開發實踐，可極大提升開發測試和部署效 率。通過搭建持續集成交付部署環境，實現交易系統的源碼版本管理、微服務構建、集成測試和微服 務應用部署的流程自動化，實現微服務架構下交易 系統局部應用的快速穩定升級。 至此，系統前端基于圖形組態技術實現了人機 界面需求變化的快速響應，后端結合微服務技術和 持續集成交付部署實踐，實現對電力交易應用進行 細粒度解耦和微服務快速迭代研發測試與升級部 署，實現交易規則變化的快速響應。

2.5 數據集成與通信

新模式下系統各應用間數據集成交互頻度和 實時性都較中長期交易模式下有了更高要求，甚至 存在數據跨安全區交互的情況。因此，交易系統的 系統通信與數據集成交互是新模式下交易全業務 流程高效貫通的基礎，主要包括以下技術：

1）數據通信。包括消息通信、傳統服務調用 和微服務調用 3 種方式。消息總線和服務總線均基 于消息中間件 RabbitMQ[15]進行設計封裝開發。該 設計模式避免通信兩端直接連接，在測試性能滿足 要求的條件下，降低了網絡互通要求，也提升了服 務端網絡安全防護能力。通過在消息發送端和服務 調用端配置不同子系統消息服務器地址實現客戶 端跨子系統消息通信和服務調用。①消息通信。實 現系統應用按主題進行消息訂閱和收發。如，現貨 出清與安全校核內部迭代，結算子系各環節時序的 實時銜接，尤其后者相較于傳統人工觸發模式極大 提升了業務邏輯處理靈活性。②服務總線。基于 RabbitMQ 設計遠程過程調用(remote procedure call，RPC)模型，基于傳輸控制協議(transmission control protocol，TCP)協議實現服務提供者和服務 調用者之間數據通信。服務總線包括服務注冊、服 務定位和服務調用及服務監視等功能?；诜?wù)總 線對數據服務、圖形服務、模型服務等平臺基礎服 務統一管理。③微服務技術。微服務作為成熟的技 術生態，主要包括數據通信、服務注冊發現、負載 均衡、容錯管理等機制。相比較傳統服務總線，微 服務具有邏輯清晰，開發迭代速度快、擴展性好等 優勢，這對規則頻繁變化的電力交易應用場景非常 契合。因此，微服務主要用于各應用服務端業務邏 輯處理，如交易出清服務、交易申報服務等。

2）數據集成共享。①數據庫軟件同步。關系 數據庫同步工具為子系統間各類業務數據提供了 穩定高效的數據單向同步。各子系統表結構采用統 一設計，每個子系統表集合為系統全表集合的子 集，一致的表結構為子系統間的數據同步提供底層 表結構支持。如，Ⅱ區向Ⅲ區同步電網模型和發布數據等，信息內網子系統間同步經濟模型、權限數 據等。②數據服務同步。調度中心側軟件有國產化 要求，而交易中心側則可以采用國外產品?？紤]到 不同數據庫產品以及跨部門數據交互安全，現貨Ⅲ 區和信息內網各子系統通過跨子系統數據訪問服 務實現數據同步。③文件同步。Ⅱ/Ⅲ區之間部署正 反向隔離設備，Ⅲ區向Ⅱ區同步數據只能通過 E 文 件同步方式，如市場成員外網的交易申報數據同 步。隨著新一代反向隔離設備消息通信接口支持， 未來Ⅲ區向Ⅱ區同步數據性能將獲得提升。

3）跨語言通信。為充分發揮不同環境下系統 建設技術選型優勢，系統支持跨語言通信。系統 C/S 模式采用跨語言序列化組件 protobuf[16]實現 C++/JAVA 消息收發和服務調用的跨語言通信；B/S 模式采用 JSON 實現序列化，實現微服務前后端跨 語言通信。 基于上述數據集成和通信技術，交易系統實現 了跨子系統業務數據全流程集成共享及消息收發 與服務調用的跨語言即時通信。

2.6 平臺安全及可靠性

交易系統現貨交易出清結果將輸出到調控系 統進行實時調度，直接影響電網生產運行；交易出 清和結算結果與市場成員經濟利益息息相關。因 此，系統必須提供完整的安全策略和高可用技術手 段，確保系統數據安全和連續可靠運行，主要包括 以下技術：

1）系統數據加密。①信息外網傳輸采用超文 本傳輸安全協議(hyper text transfer protocol over secure socket layer，HTTPS)。HTTPS 結合受信任 CA 機構頒發的證書，可確保數據在瀏覽器和服務 器傳輸數據不被竊取和篡改。②內網傳輸采用的安 全套接層[17](secure sockets layer，SSL)是一種標準 協議，可以確保隱私數據傳輸?shù)陌踩院屯暾浴?③加密機加密存儲。對交易敏感信息，如交易申報 數據，通過加密機采用國密算法加密，保證申報數 據存儲安全。

2）系統邊界安全。信息外網與內網采用邏輯 強隔離設備，只允許外網 web 應用對內網數據庫按 JDBC 規約進行訪問；安全Ⅱ區和Ⅲ區之間部署正 反向隔離設備，通過文件實現跨安全區數據交互， 保證區域邊界安全。

3）系統高可用。①負載均衡。負載均衡根據 實現方式劃分為硬負載均衡和軟負載均衡，前者價 格昂貴但性能更好，本文外網采用硬負載均衡設備 F5 實現 web 服務器橫向擴展和高可用，內網采用 集群實現軟負載均衡，如系統服務、數據服務等。 ②主備技術。通過 keepalived[18]軟件模擬虛擬 IP 實 現了平臺服務器主備高可用；通過系統管理應用注 冊監視技術，實現應用服務器主備高可用。

4）資源監視。資源監視為系統可靠運行提供 了輔助支撐手段，對物理主機/虛擬機、應用及進程、 關系數據庫、緩存庫、注冊服務等實時監視及故障 告警，確保節點故障及恢復后系統仍能健康運行。

3 工程應用

浙江 2018 年底啟動支持“中長期+現貨”聯合 運營的交易系統建設。基于本文設計思路和部分研 究成果，經過半年多集中設計研發，交易系統于 2019 年 5 月底啟動模擬試運行。試運行期間，基于 本文研究成果的浙江交易系統與傳統中長期交易 系統支撐平臺技術相比較，在系統功能和性能方面 取得較大提升。 1）完整市場模型。本文支持包括面向交易業 務的經濟模型和面向電網安全運行的電網模型，支 持交易申報、交易出清、安全校核、結算等全業務 流程的模型需求，效果比較見表 1。

2）人機界面組態。本文通過人機組態搭建界 面，與傳統交易系統程序硬編碼相比，在對界面開 發要求、界面創建方式、搭建界面時間以及界面更 新方式等方面均有提升，效果比較見表 2。

3）交易規則變化快速響應。本文采用微服務 架構，相比較傳統交易系統單體架構，在升級部署、 升級風險、前后端解耦等方面優勢明顯。綜合考慮 人機組態表 2 和表 3 優勢，可以實現系統交易規則 變化的穩定、快速響應。

 4）系統數據通信。傳統交易系統不支持消息 通信和服務調用，只支持界面手動事件觸發后端業 務邏輯處理。本文引入消息通信和服務調用，在此基礎上通過定時任務實現進程間消息自動通信，實 現了全流程自動結算以及安全校核與交易出清環 節迭代，極大拓展了系統功能，以中長期結算為例， 手動月度結算全過程處理需要結算人員 1 天左右時 間，自動結算則只需要對異常環節進行確認，極大 提升結算效率，人工參與不超過 2h 即可完成全部 結算，效果比較見表 4。

5）數據混合緩存。以性能較好的 Oracle 數據 庫模擬傳統交易系統數據訪問，與本文以混合緩存 數據訪問性能相比較，效果比較見表 5。

通過表 5 可以發現，讀寫性能較傳統模式總體 都有不同量級提升。其中，讀性能記錄越少性能優 勢越顯著，寫性能數據量越大優勢越顯著。界面數 據展示規模按數百或數千估算，讀寫性能可提升數 倍或十余倍。數據混合緩存為現貨市場環境下高 頻次、大數據量高性能存儲和展示提供數據訪問 支持。試運行期間，基于本文研究成果的浙江交易系 統有效支撐了浙江電力現貨市場試點建設工作，完 成了浙江作為國網范圍內首個能源凈受入省份的 多次電力市場結算的周連續試運行，累計降低發電 成本數千萬元。從 2020 年 6 月底開始，系統將轉 入整月結算試運行。

4 結論

本文分析了電力“中長期+現貨”市場聯合運 營模式下電力市場技術支撐平臺在市場模型、數據 訪問以及交易規則演化響應等方面遇到的問題，探 討了電力交易系統支撐平臺的總體框架以及應用 的關鍵技術，并結合工程實踐驗證了完整市場模型 管理、海量交易數據訪問、交易規則演化快速響應、 數據集成等對交易系功能、性能及可靠性具有較好 的提升效果。本文研究成果可以為新模式下國內電 力市場技術支撐平臺建設提供技術參考。
