摘要： 針對馬鋼熱電總廠南區三臺220t/h煤粉鍋爐，脫硝稀釋風機系統在運行中出現的風機風箱和進口管道震動大、法蘭面漏灰嚴重、葉輪磨損嚴重，運行和維護工作量等問題，進行研究和分析，提出解決方案，達到了預期效果。

1、簡介：

馬鋼熱電總廠南區三臺煤粉鍋爐，為上海鍋爐廠生產的，單汽包自然循環鍋爐，燃燒器布置在爐膛的正四角，低氮燃燒，布袋除塵，回轉式空氣預熱器，最大耗煤量28.6 t/h，蒸發量為220t/h，可摻燒30%（熱值比）高爐煤氣。為應對“十二五”火電行業的二氧化硫及氮氧化物控制要求，滿足《火電廠大氣污染物排放標準》(GB13223-2011)的要求，2015年6月到12月，先后完成了三臺煤粉爐脫硫脫硝建設工程，2018年6月又對三臺煤粉鍋爐進行了超凈排（SO2<35mg/m3、NOx<50mg/m3、煙塵<5 mg/m3）改造。從第一次改造后，脫硝系統運行情況來看，三臺鍋爐脫硝系統，雖然排放指標能夠達到排放標準，但脫硝稀釋風系統運行震動大、風機葉輪和風箱磨大、管道系統漏灰嚴重、設備維護量大等一系列問題，一直困擾著我們。通過對系統檢查、分析和研究，我們制定了詳細改造方案，在2018年第二次超凈排改造前逐步實施，系統所存在的問題得到了很好的解決，達到了預期效果。

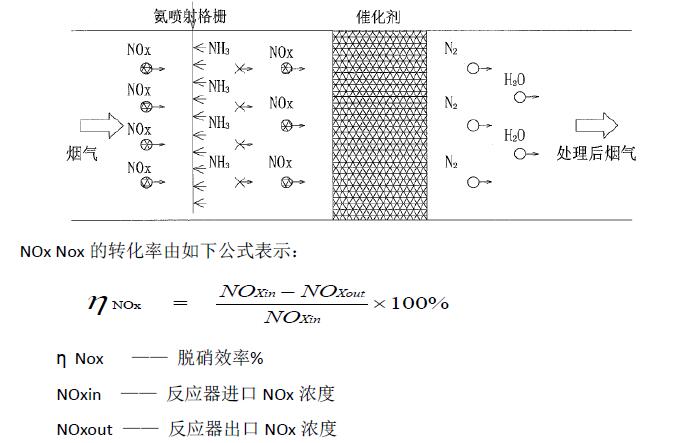

2、SCR（選擇性催化還原）脫硝裝置的工藝流程：

尿素溶液通過尿素輸送泵輸送至尿素噴槍?zhuān)趬嚎s氮?dú)獾淖饔孟?，于熱解爐內分散成微小的霧滴，該霧滴在熱二次風作用下熱解生成含有NH3的熱解風，該熱解風經噴氨格柵進入煙道，與原煙氣混合進入并進入反應器，在反應器內催化劑的作用下，氨氣（NH3）將原煙氣中的NOX還原成無公害氮?dú)釴2和H2O。該反應發生在裝有催化劑的反應器里，煙氣與噴入的氨在催化劑的作用下反應，實現脫出氮氧化合物。煙氣中的氮氧化合物，通常由95%的NO和5%的NO2組成，它們通過以下反應轉化成水和氮?dú)狻?/p>

4 NO + 4 NH3 + O2 -> 4 N2 + 6 H2O

4 NH3 + 2 NO2 + O2 -> 3 N2 + 6 H2O

1 NO2 + 1 NO + 2 NH3 -> 2 N2 + 3 H2O

3、稀釋風系統概況和存在的問題：

3.1 系統概況：

稀釋風系統最主要設備是稀釋風機和進出口控制閥門。風機的作用是抽取鍋爐一定量的熱風，通過電加熱將將氨氣稀釋到一定比例后，噴入反應器管道，防止氨氣與空氣混合達到爆炸比例，從而避免造成危險。稀釋風機一般選用專用高壓離心風機，以確保氨空氣稀釋比例不大于5%。每臺機組設有兩臺稀釋風機，一運一備，進行連鎖保護試驗，在鍋爐點火時期就將稀釋風機投入。

3.2 運行中的問題：

自2016 年初脫硝系統投運以來，發現3 臺鍋爐脫硝稀釋風機系統，運行存在的普片現象為：風箱和進口管道震動大、法蘭面漏灰嚴重、葉輪磨損嚴重，設備維護量大，現場噪音和粉塵大，運行環境差。期間多次停爐停機對稀釋風系統解體檢查，對磨損嚴重的部件進行補焊和更換。但稀釋風機系統存在的問題，始終沒有從源頭解決，給設備維護和正常運行帶來了不必要的麻煩，問題的解決勢在必行。

4、原因分析及對策：

通過對稀釋風系統認真研究分析，發現系統震動大、磨損大和噪音大的主要原因是系統的控制、連接方式和取風口位置存在設計缺陷，并根據原因分析制定了相應對策，具體的做法如下。

4.1 系統的控制方式：

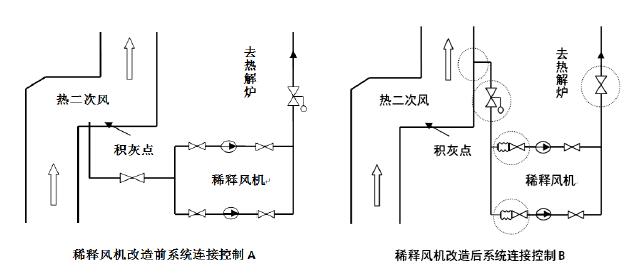

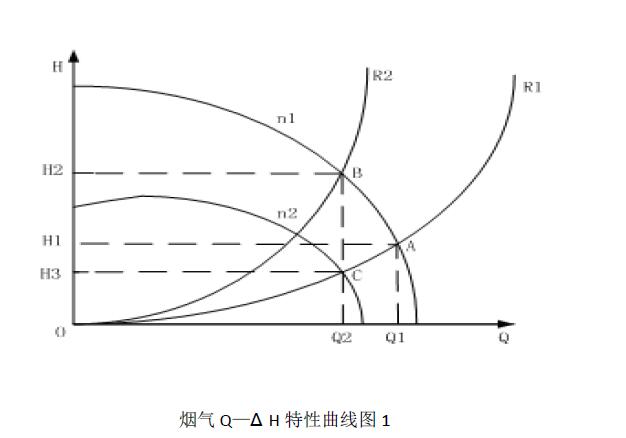

原系統的控制方式，采用的是入口閥門全開，調節風機出口閥門來控制流量，由于該系統稀釋風機選型較大，為減小流量，需要關小出口調節擋板，此時風道阻力增大，使管道特性曲線Q—ΔH從OA移動到OB，風機的工作點從A移到B，風機流量從Q2減小到Q1，而風機的壓頭相應升高了ΔH，但升高的壓頭是用來抵消因減小流量而附加的節流損失（圖1），這是造成系統震動大的主要原因。采取的對策是：將風機流量的調節，由出口調節改為入口調節，風機的出口壓頭大幅度下降（見改造前后對比圖A和B）。

4.2系統的連接方式：

原系統管道和閥門的連接方式為，入口手動隔離閥和管道連接為硬連接，由于稀釋風系統運行溫度在350℃左右，管道冷熱膨脹變形較大，系統的硬連接無法吸收熱膨脹生產的應力，同時也無法消除系統產生的震動。采取的對策是：在風機進口法蘭硬連接處，增加金屬補償器，以消除熱應力和系統震動（見改造前后對比圖A和B）。

4.3取風口位置：

稀釋風機入口氣源來源與回轉式空預器出口，由于回轉式空預器漏風較大，因此，熱二次風中粉塵含量較高，通過對系統的檢查分析，原系統抽風口正好處在熱二次風容易積灰的位置上（見上圖標示的積灰點），這樣會造成抽取的二次風含塵量大幅度上升。采取的對策是：改變?nèi)★L(fēng)口位置，將原先水平段取風改為垂直段取風，同時將取風口位置升高兩米，有效的避開積灰點。

通過以上三方面改造，馬鋼熱電總廠三臺鍋爐稀釋風系統，徹底消除存在的問題，至今運行正常。

5、結束語：

風機和管道系統，產生的震動和設備磨損是比較常見的現象，但由于各電站現場條件和工藝流程相差很大，對出現的問題要具體分析，很多問題需要在各自實踐中探索和總結，從該系統改造實施過程中，我們總結出如下經驗：

5.1、風煙系統流量的調節控制，在出口壓力要求不高的前提下，一般應優先使用出口調節方式，這樣對減小了管道震動和節流損失都大有幫助。

5.2、風煙系統在系統設計時，特別是系統溫度較高的系統，管道閥門和風機入口的連接應盡可能使用補償器，以消除熱應力和系統震動。

5.3、針對風機運行的介質含塵量較高問題，應充分考慮取風口位置的合理性，同時也要做好設備本身防磨措施。
