本文提出了一種不同于現有蒸汽發電循環的設計思路，利用水在不同溫度下凝結和汽化的特性，采用冷源熱量回收裝置，構建了一種全新的熱力循環流程，采用蒸汽凝結、凝結水汽化對等換熱設備，實現熱力循環中冷源損失的全額回收。該設計改變了朗肯循環效率低下的現狀，提高了熱力發電循環效率，為熱力發電設備的設計和制造提供了一種全新的思路。

1.問題提出背景

燃煤發電機組的應用距今已有一百多年的歷史，隨著技術的不斷進步，燃煤發電機組的工藝流程得以不斷優化，新蒸汽的壓力溫度參數得到不斷提升，效率也得到不斷提高。我國煤炭資源豐富，為燃煤發電機組的發展提供了良好的條件，提供了國內超過60%的電力能源，盡管新能源的比重逐漸增大，技術也在不斷進步，但燃煤機組發電仍將在長期能源格局中占據重要地位。

燃煤發電采用蒸汽朗肯循環（圖1），利用水的相變熱性完成整個熱力發電過程。水在鍋爐中加熱生成高溫高壓蒸汽，由蒸汽推動汽輪機帶動發電機發電，做功后的蒸汽經冷源凝結成水，然后再進入鍋爐進行加熱，循環往復，構成朗肯發電循環。其中最大的熱量損失為蒸汽的凝結換熱，這部分熱量占到新蒸汽焓值超過60%，導致蒸汽發電循環的效率不到40%。盡管我們通過回熱、再熱、二次再熱和提高蒸汽的溫度參數等各種手段提高熱量利用，目前燃煤發電機組的效率仍低于50%。

2.蒸汽發電循環效率低的原因

如上所述，蒸汽發電循環效率的主要原因在于朗肯循環中存在蒸汽凝結換熱這一過程。在這一過程中做完功的蒸汽進入凝汽器，在循環水的冷卻作用下蒸汽凝結成水，大量的熱量傳遞給循環水，經冷卻塔散入大氣。

如新蒸汽參數為30MPa，630℃，焓值為3535.50kJ/kg，假設蒸汽的凝結溫度為38℃，干飽和蒸汽的焓值為2569.77kJ/kg，凝結成水的焓值為159.14kJ/kg，蒸汽放出的熱量為2410.63kJ/kg。

Q凝/Q新 = 2410.63/3535.50 = 68%

按以上條件，蒸汽凝結放熱占新蒸汽熱量的68%。

盡管蒸汽發電循環采用了蒸汽回熱、再熱等手段提高效率，其本質仍是通過減少蒸汽的凝結量，目的仍是減少冷源損失。

冷源損失是蒸汽朗肯循環效率低的主要原因，在熱力發電行業已經是共識。即使是燃氣蒸汽聯合循環機組，由于蒸汽循環的存在，效率的提升也受到了限制。

3.冷源熱量回收裝置的設計

3.1朗肯循環存在問題

由于蒸汽朗肯循環的效率低，為我們提供了可靠電能的同時，也浪費了大量的煤炭等化石能源。朗肯循環作為經典的熱力發電循環，百年來沒有得新的突破，并被很多科研單位、學術研究人員奉為經典，趨于被神話的狀態。

為了改變這一現狀，提出一種冷源回收裝置的設計思路，采用這一設計改變熱力發電循環現狀。其核心設計思路是，通過對蒸汽凝結熱量的反向凝結水汽化吸熱實現熱量的回收利用。

朗肯循環采用水作為工質，其目的是利用水的相變優勢。水作為液體易于壓縮，通過小體積的凝結水泵、給水泵，即可實現高壓，高壓的水進入鍋爐，通過吸熱實現汽化，生成高溫高壓的氣體，為進入汽輪機做功創造條件。做完功的蒸汽不再具有高壓的狀態，在現有條件下很難直接通過壓縮的方式恢復成高壓，不得不對蒸汽進行換熱凝結。蒸汽的凝結過程中放出大量的汽化潛熱，如果能夠通過更有效的方式對該熱量進行回收，即能提高熱力循環的效率。

3.2冷源熱量回收裝置的設計思路

冷源熱量回收裝置如下圖3中的低壓凝汽器部分。為了實現蒸汽凝結熱量的回收，必須需要相應的溫差作為傳熱條件，因此要適當提高汽輪機低壓缸的排汽參數。如圖所示，假設低壓缸排汽溫度為0.1MPa，100℃，蒸汽在該參數下進入凝汽器放熱凝結，則需要凝汽器另一側溫度更低的冷卻介質才能完成換熱。假設另一側冷卻時的溫度為80℃，則能夠實現蒸汽側向水側的順利傳熱。

可將低壓凝汽器設計為豎向列管布置，蒸汽從汽輪機低壓缸排出向下進入列管，在管外冷卻水的作用下逐漸凝結，并積聚在列管下部水箱。下部水箱與低壓凝汽器的管外側相通，為了實現對蒸汽凝結汽化潛熱的吸收，需要在低壓凝汽器的管外側實現負壓環境，利用射水抽氣器將管外側壓力降至絕對壓力0.047MPa，即可實現管外水箱的凝結水在80℃汽化。

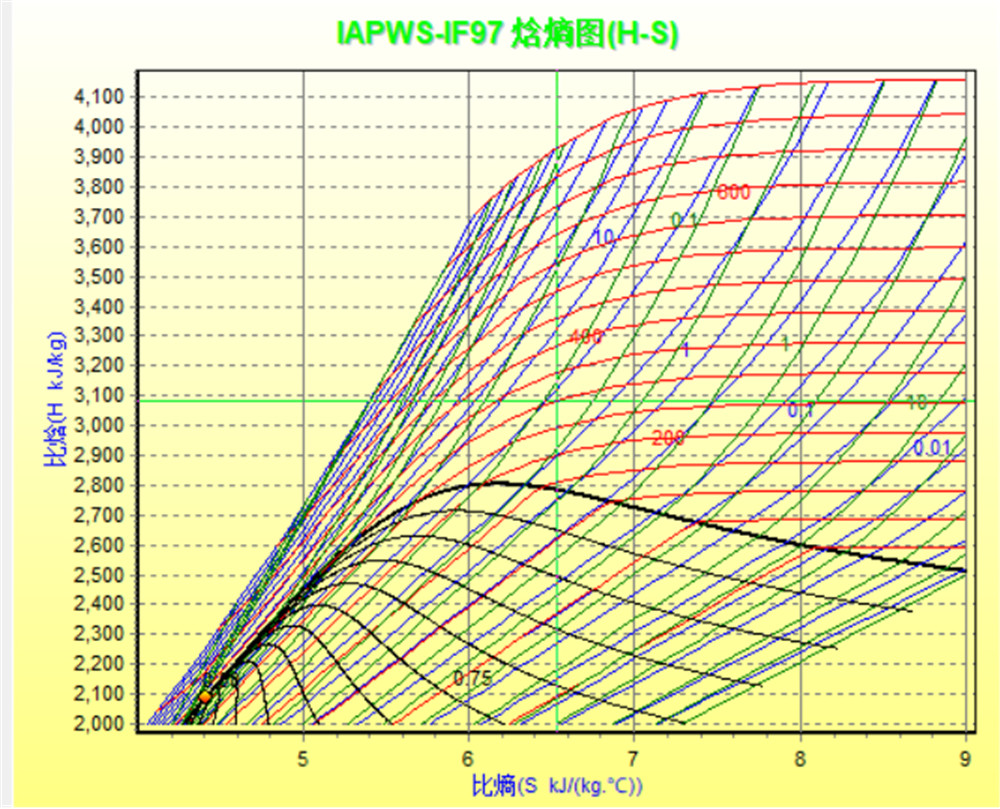

水箱里的水不斷吸收蒸汽凝結放出的熱量，逐漸在水箱的上部生成過飽和水和飽和蒸汽，蒸汽經射水抽氣器抽出，維持水箱的負壓狀態。為了實現熱量的大量吸收，需設計另一路射水抽氣器用于輸送過飽和水，不斷地將吸收了足夠熱量的、即將汽化的過飽和時輸出，送入下一級除氧器設備。通過焓熵圖（圖2）可以看出，在形成過熱蒸汽之前，過飽和水因吸收了大量的熱量，具有更高的焓值。

3.3冷源熱量回收裝置的關鍵點

為了保證蒸汽凝結放熱、凝結水吸熱過程的連續性，低壓凝汽器應具有足夠的高度，通過水的靜壓實現蒸汽凝結放熱后的過冷度，保證蒸汽連續的正常凝結。同樣，為了實現凝結水吸熱汽化，需要通過調節射水抽氣器的入口實現水箱上部真空的相對穩定，維持約20℃的傳熱溫差。

通過合理設計回收裝置，能夠實現整個熱力循環的連續性，實現低壓凝汽器的兩側的工質凝結、汽化中汽化潛熱的對等熱量交換。

為了實現對鍋爐熱量的充分吸收，可設置低壓蒸汽部分，可設置另一回路合理利用鍋爐尾部煙氣的熱量，生成的低壓蒸汽接入汽輪機低壓缸進行做功。

4.高效蒸汽發電循環的構建

4.0準備階段

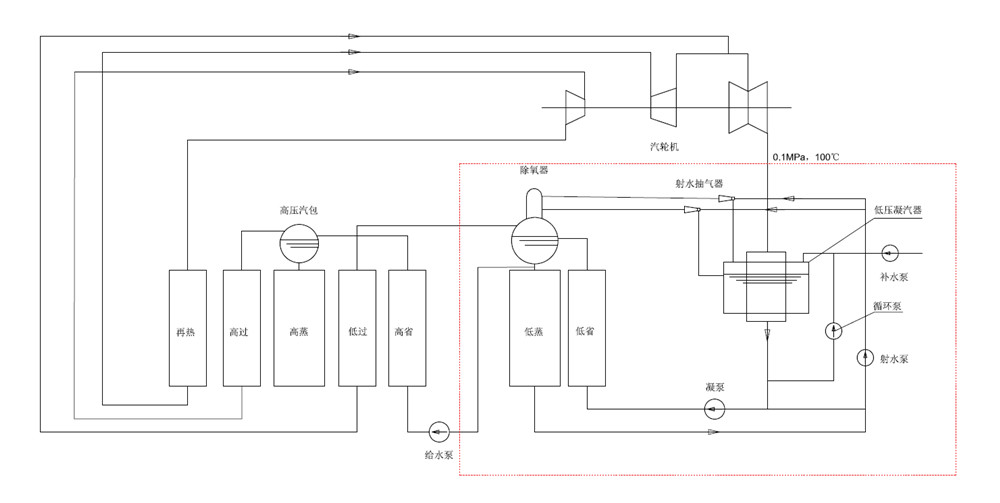

和現有燃煤蒸汽發電循環一樣，為了建立熱力循環，需要一定的準備條件。如圖3所示，首先通過補水泵向低壓凝汽器水側注水，在達到一定的水位后，開起射水泵1，利用高壓水射流作用向除氧器水箱注水，形成低壓蒸發器水側和除氧器水箱之間的循環，其作用是在低壓蒸發器水側形成真空（絕對壓力0.047MPa），為水側加熱蒸發創造條件。

4.1高壓循環工藝流程

如圖3所示，汽輪機低壓缸排汽進入低壓凝汽器，并在低壓凝汽器中凝結，將熱量傳遞給另一側的凝結水，凝結水側在射水抽氣器的作用下形成真空環境，部分凝結水在吸收熱量后汽化，被1號射水抽氣器抽走。同時凝結水吸收熱量，形成高焓值的過飽和水，被另一路能夠自動調節水位的2號射水抽氣器抽走，被抽出的水蒸氣和過飽和水送入除氧器，進入除氧器水箱。

除氧器水箱中的水經高壓給水泵送入高壓省煤器，經高壓蒸發器、高壓過熱器送入汽輪機高壓缸做功。

在高壓缸做完功的蒸汽回到再熱器進行再熱，并被送入汽輪機中壓缸做功。在中壓缸做完功的蒸汽進入汽輪機低壓缸的做功，最后被排入低壓凝汽器。

4.2低壓循環工藝流程

為了充分利用鍋爐尾部低溫熱量，設置低壓循環，在低壓凝汽器熱井位置設置小型低壓凝結水泵，經低壓省煤器送入除氧器（低壓汽包），經低壓過熱器后形成低壓過熱蒸汽，送入汽輪機低壓缸做功、

4.3循環輔助條件設置

為了實現完整的熱力循環，設置外接補水泵向低壓凝汽器補水，通過低壓蒸汽循環逐步帶動高壓蒸汽循環，貫通整個熱力循環流程。為了維持工質熱量和質量的平衡，設置相應的補水、疏放水進行調節。

5.小結

朗肯循環由于有冷源損失的存在，燃煤、燃氣等熱力發電效率的提高受到了的限制，造成了煤炭等化石能源的極大浪費，同時也加重了環境污染。利用水在不同壓力、溫度下可實現相變的特性，通過設計特殊結構的低壓凝汽器，采用蒸汽凝結、凝結水汽化的同質量對等換熱，可以實現原朗肯循環中冷源損失的回收，大幅提高熱力發電循環效率。

朗肯循環在發電行業使用多年，通過回熱、再熱、二次再熱等改進循環已經到了極限，提高過熱蒸汽的溫度、壓力參數受也到金屬材料的限制，因此在原有方案和設計思路上提高熱力循環效率很難獲得新的突破。本文從改變熱力循環冷源利用方面提出了新的設計思路，細化設計，通過試驗研究打通循環，必將能夠大幅提高熱力發電循環效率，在能源供應、節能環保方面實現新的突破。
