摘要：在工況及負荷穩定的情況下，對122臺燃煤電廠配套濕式電除塵器（金屬板式35臺、導電玻璃鋼87臺）開展多污染物的減排特性和能耗測試分析，結果表明，濕式電除塵器對各類污染物均具有較高的脫除效率，絕大部分濕式電除塵器出口顆粒物、PM2.5、霧滴和SO3可分別控制在5、2.5、25和10 mg/m3以下，出口PM2.5/PM占比明顯升高，導電玻璃濕式電除塵器一般為非連續噴淋，電源參數可以升到更高，因此對SO3脫除率也較金屬板式更高，出口霧滴濃度更低；金屬板式和導電玻璃鋼濕式電除塵器比電耗分別為0.68×10–4~3.34×10–4、0.74×10–4~3.38×10–4kW·h/m3，平均值分別為1.55×10–4、1.75×10–4kW·h/m3，顆粒物脫除能耗分別在4.7~24.7、2.9~37.5 kW·h/kg，平均值分別為10.8、13.3 kW·h/kg，且入口顆粒物濃度越高顆粒物脫除能耗越低。

引文信息

劉含笑, 吳黎明, 趙琳, 等. 燃煤電廠濕式電除塵器減排及能效特性研究[J]. 中國電力, 2022, 55(5): 196-203.

LIU Hanxiao, WU Liming, ZHAO Lin, et al. Study on emission reduction and energy efficiency acteristics of wet electrostatic precipitator for coal fired power plants[J]. Electric Power, 2022, 55(5): 196-203.

引言

濕式電除塵器在濕煙氣環境下電暈功率遠高于干式電除塵器，可實現高效除塵及協同脫除濕法脫硫次生污染物、非常規污染物[1-3]等，在燃煤電廠煙氣超低排放改造中具有廣泛應用。國內外眾多學者對濕式電除塵器的污染物減排特性開展了系列研究。文獻[4-5]研究表明，濕式電除塵器對煙塵的脫除效率均達到80%以上；文獻[6]采用ELPI（低壓靜電撞擊儀）、SMPS（納米粒子測試儀）、濾膜過濾等多種測試方法測定了濕式電除塵器除塵性能，顆粒物最低可達1 mg/m3以下；文獻[7]對2臺300 MW燃煤機組配套濕式電除塵器開展了現場實測，對PM2.5、SO3脫除效率分別為79.71%~90.23%、52.03%~59.09%；文獻[8]基于調研和現場實測初步研究了濕式電除塵器顆粒物排放特征，出口顆粒物和PM2.5濃度分別為0.43~12.5 mg/m3和0.35 ~1.59 mg/m3；文獻[9]實驗研究了濕式電除塵器對SO3的減排提效措施，通過預荷電和預荷電+冷凝可分別將SO3脫除效率從90.3%提升至95.8%和97.8%。上述研究主要關注了濕式電除塵器污染物減排特性，未涉及能效參數，而現有關于電除塵器能效研究的文獻多是服務于標準研制[10-11]，對污染物排放和能效參數之間的關聯性研究較少。本研究基于中國典型燃煤電廠濕式電除塵器排放和能效數據，系統分析濕式電除塵器對各污染物的減排特性和脫除能耗，為超低排放機組的后續節能減碳運行提供借鑒。

1研究對象及研究方法

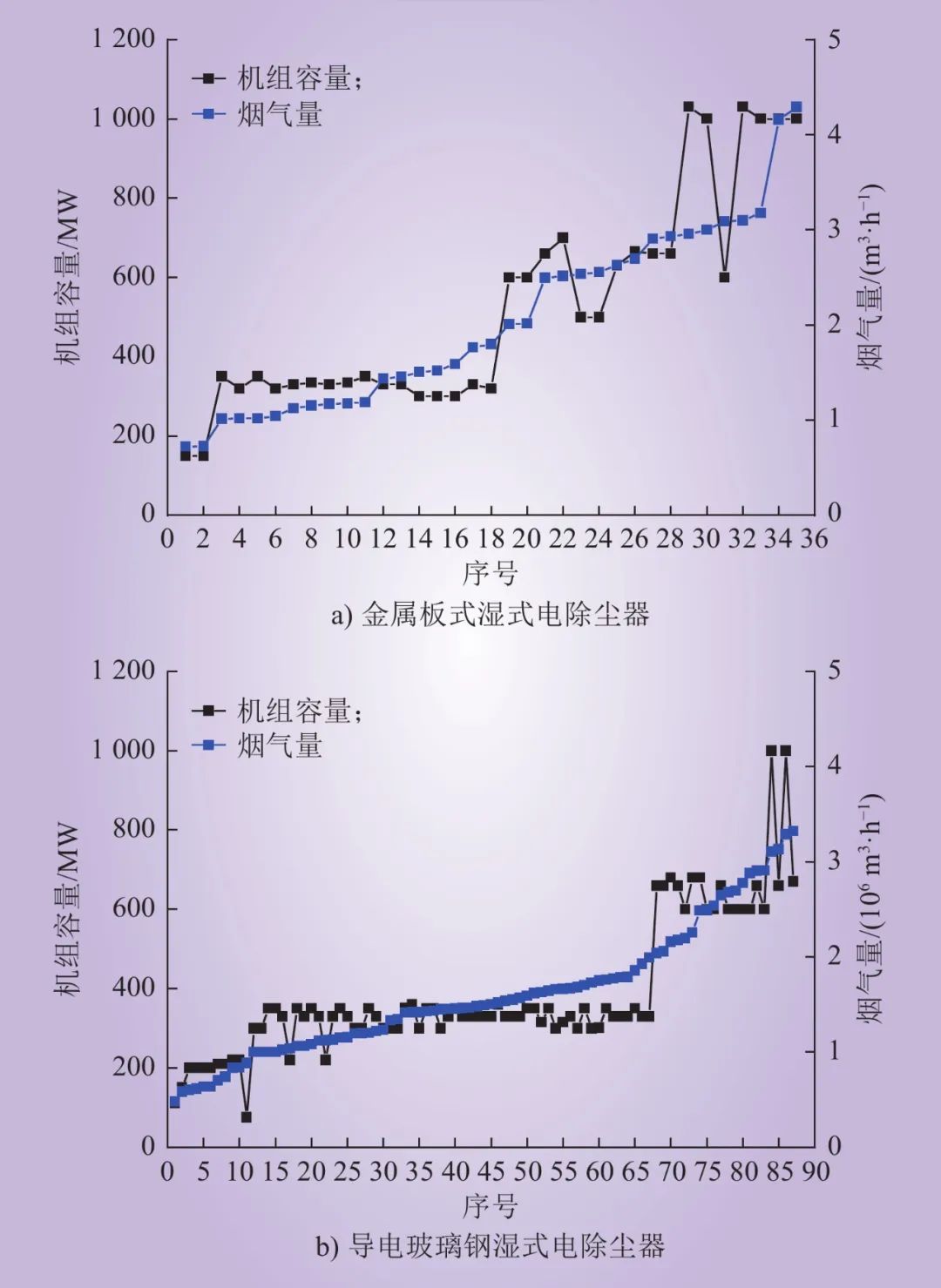

研究對象為122臺典型燃煤電廠配套濕式電除塵器，具體情況如圖1所示。其中，金屬板式濕式電除塵器35臺，機組容量涉及15~1030 MW，煙氣量為7.2×105~4.3×106m3/h，平均為2.0×106m3/h；導電玻璃鋼濕式電除塵器87臺，機組容量涉及75~1000 MW，煙氣量在5.8×105~3.3×106m3/h，平均為1.6×106m3/h。

圖1 研究對象

Fig.1 Research object

在額定工況下對濕式電除塵器開展測試研究，測點布置復合GB 13931—2017等標準的相關要求，測試期間工況穩定、煤種無變化，制粉系統設置固定，配風方式一定，且鍋爐不打焦、不吹灰等?？倝m采樣采用大流量煙塵采樣儀（濾筒）或低濃度煙塵自動等速取樣儀（一體化采樣頭+濾膜）；采用重量法采集煙氣中PM2.5；用冷凝法采集煙氣中的霧滴，并定時取樣脫硫塔漿液，分析霧滴和漿液中鎂離子濃度；采用控制冷凝法采集煙氣中SO3；采用電能表測定濕式電除塵器耗電量。測試方法符合GB13931—2017、HJ917—2017、GB/T16157—1996等相關標準規定和濕式電除塵器性能測試相關要求[12-17]。濕式電除塵器對污染物的脫除效率為

式中：ηi為濕式電除塵器對某項污染物的脫除效率，%；Ci1、Ci2分別為濕式電除塵器進出口某污染物的質量濃度，mg/m3。

濕式電除塵器高壓供電比電耗用于評價其效能水平，可表示為

式中：λ為濕式電除塵器的比電耗，kW·h/m3；W為濕式電除塵器單位時間的高壓供電電耗，kW·h/h；Q為濕式電除塵器進口煙氣量，m3/h。

為進一步評價脫除單位質量顆粒物所消耗的電耗可表示為

式中：Ω為濕式電除塵器的顆粒物脫除能耗，kW·h/kg；CPM1、CPM2分別為濕式電除塵器進出口的顆粒物質量濃度，mg/m3；Q此處為97.58×104m3/h。

2污染物排放數據分析

所有污染物排放數據均在90%負荷以上進行測試。試驗前，濕法電除塵器調試到符合設計要求。試驗期間的要求有：鍋爐負荷應穩定，最大波動幅度不超過±5%；燃燒煤種、煤質基本不變、燃料配比不變；制粉系統固定運行方式，給粉均勻，鍋爐不投油槍助燃，不吹灰；濕式電除塵器正常、穩定投運；高壓供電系統和控制系統以及低壓控制系統正常運行。

2.1 顆粒物

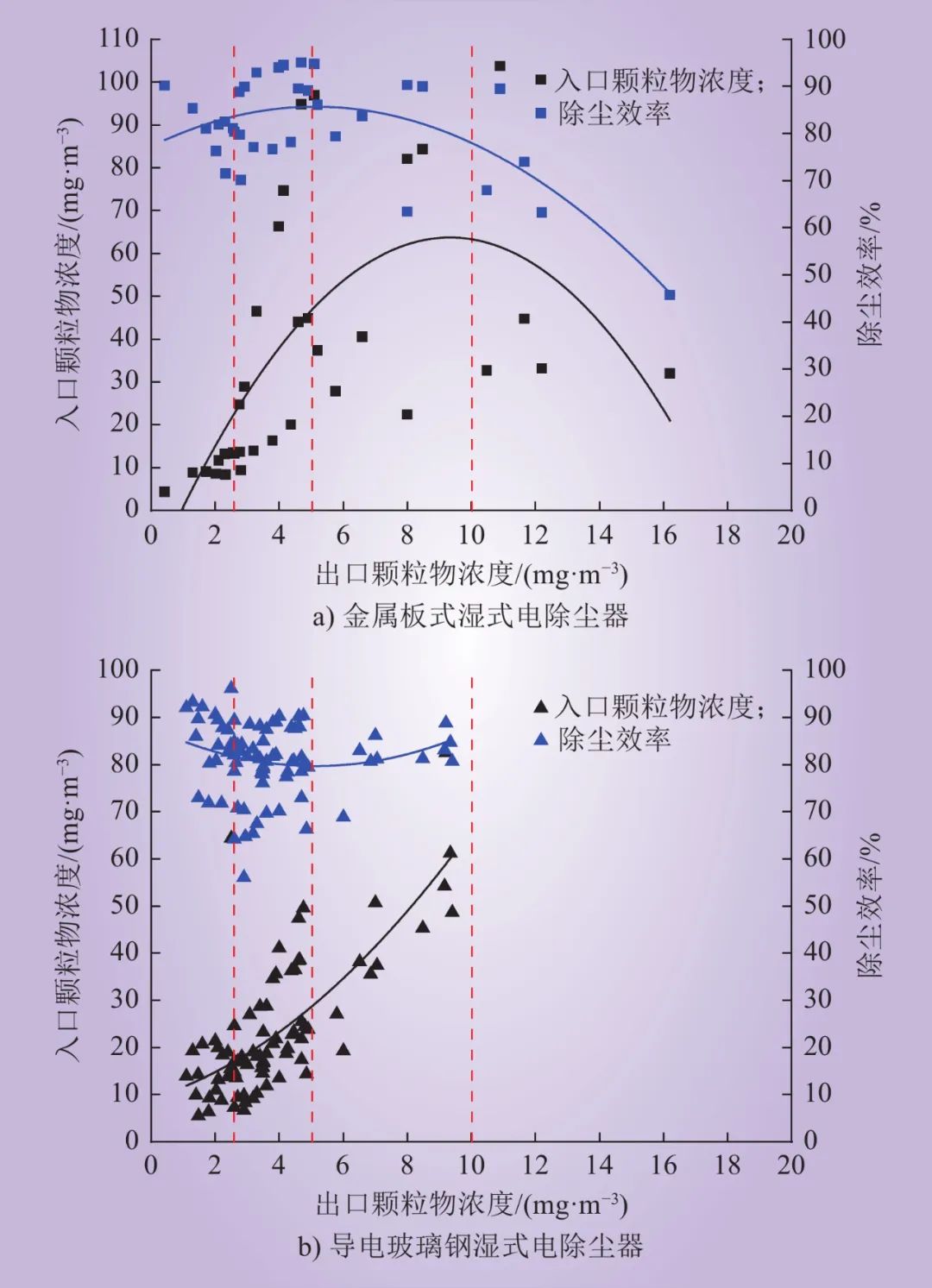

濕式電除塵器出口顆粒物排放濃度及脫除效率如圖2所示。金屬板式濕式電除塵器出口顆粒物濃度為0.43~16.20 mg/m3，平均值為5.13 mg/m3，顆粒物排放濃度，不高于2.5 mg/m3和5 mg/m3的濕式電除塵器占比分別為20.6%和64.7%；除塵效率為45.7%~95.0%，平均值為81.6%，其中除塵效率超過80%的濕式電除塵器占比為32.4%。導電玻璃鋼濕式電除塵器出口顆粒物濃度為1.10~9.40 mg/m3，平均值為3.82 mg/m3，顆粒物排放濃度不高于2.5 mg/m3和5 mg/m3的濕式電除塵器占比分別為20.7%和87.8%；除塵效率為56.1%~96.1%，平均值為81.4%，其中除塵效率超過80%的濕式電除塵器占比為69.5%。金屬板式濕式電除塵器一般為連續噴淋，濕電場中荷電霧滴可強化顆粒物團聚和遷移[8]，因此可達到低于1 mg/m3的極低排放濃度（如圖3），但從除塵效率值來看，實際運行中導電玻璃濕式電除塵器高除塵效率（＞80%）占比明顯高于金屬板式濕式電除塵器。一般來說，除塵器入口顆粒物濃度越高，除塵效率越高，但對應的出口濃度值也會升高，以同為300 MW級機組配套的金屬板式濕式電除塵器為例，入口顆粒物濃度從10 mg/m3增加到90 mg/m3時，對應的除塵效率從75%左右上升到90%以上，如圖4所示。

圖2 顆粒物排放濃度及脫除效率Fig.2 Particulate matter emission concentration and removal efficiency

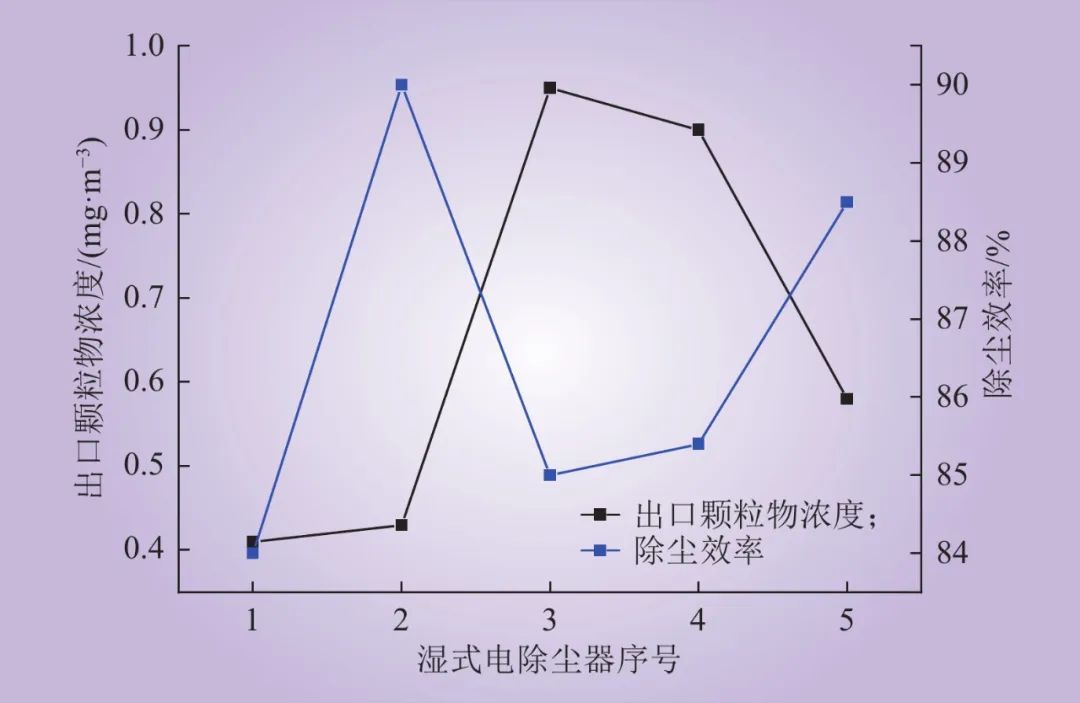

圖3 顆粒物排放濃度＜1 mg/m3機組統計Fig.3 Statistics of particulate matter emission concentration < 1 mg/m3

圖4 入口顆粒物濃度與除塵效率的關系Fig.4 The relationship between the concentration of inlet particulate matter and dust removal efficiency

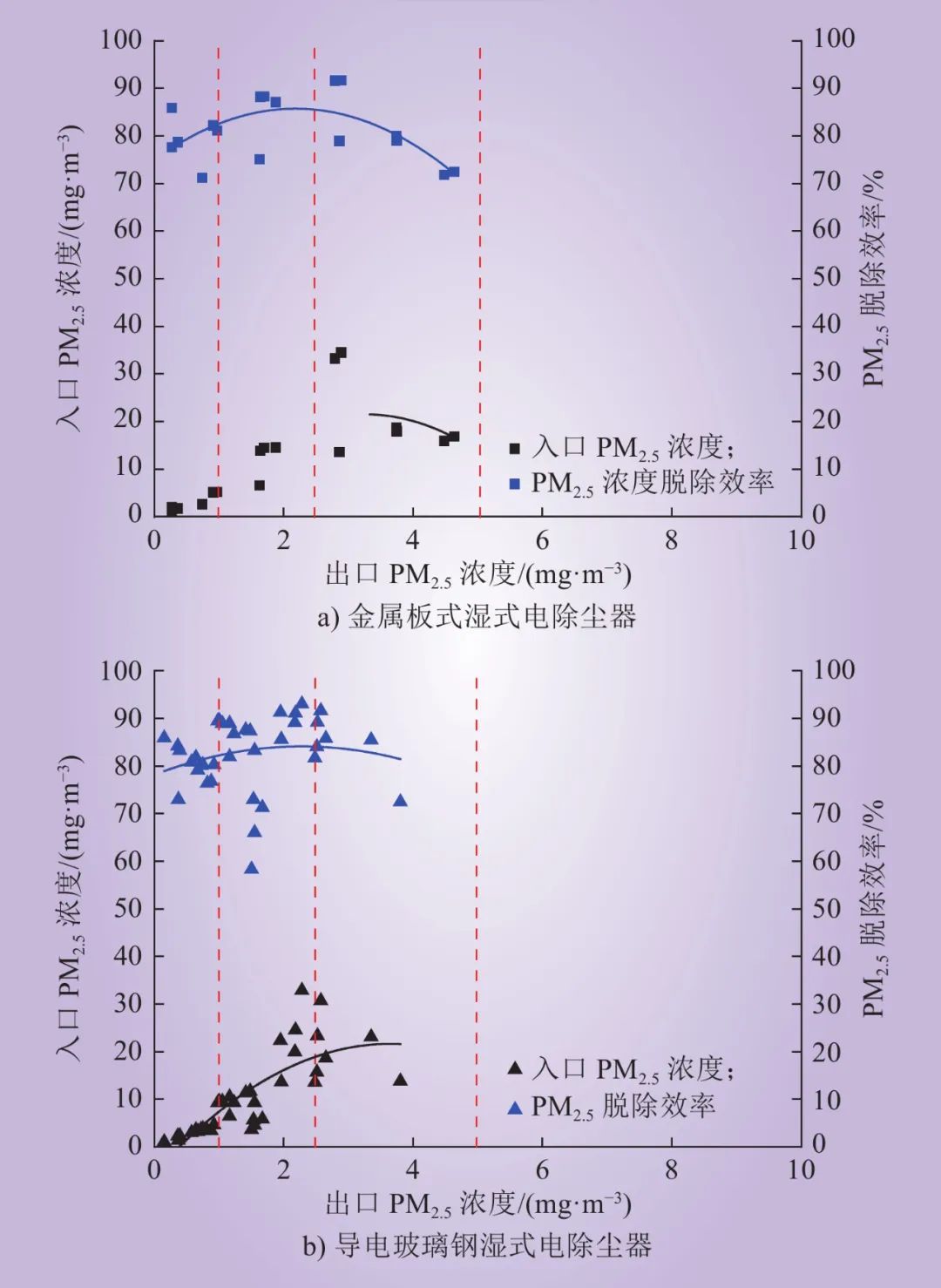

濕式電除塵器出口PM2.5排放濃度及脫除效率如圖5所示。金屬板式濕式電除塵器出口PM2.5濃度為0.27~4.64 mg/m3，平均值為1.03 mg/m3，PM2.5排放濃度不高于1 mg/m3和2.5 mg/m3的濕式電除塵器占比分別為54.5%和58.8%；PM2.5脫除效率為71.2%~91.6%，平均值為76.6%，PM2.5脫除效率超過80%的濕式電除塵器占比為47.1%。導電玻璃鋼濕式電除塵器出口PM2.5濃度為0.15~3.80 mg/m3，平均值為0.84 mg/m3，PM2.5排放濃度不高于1 mg/m3和2.5 mg/m3的濕式電除塵器占比分別為37.8%和83.8%；PM2.5脫除效率為58.3%~93.1%，平均值為75.8%，PM2.5脫除效率超過80%的濕式電除塵器占比為75.7%。實際運行中導電玻璃濕式電除塵器PM2.5高脫除效率（＞80%）占比明顯高于金屬板式濕式電除塵器，入口濃度越高，對應的PM2.5脫除效率也越高，以同為300 MW級機組配套的金屬板式濕式電除塵器為例，入口PM2.5濃度從10 mg/m3增加到30 mg/m3時，對應的PM2.5脫除效率從80%左右上升到90%以上，如圖6所示。

圖5PM2.5排放濃度及脫除效率Fig.5PM2.5emission concentration and removal efficiency

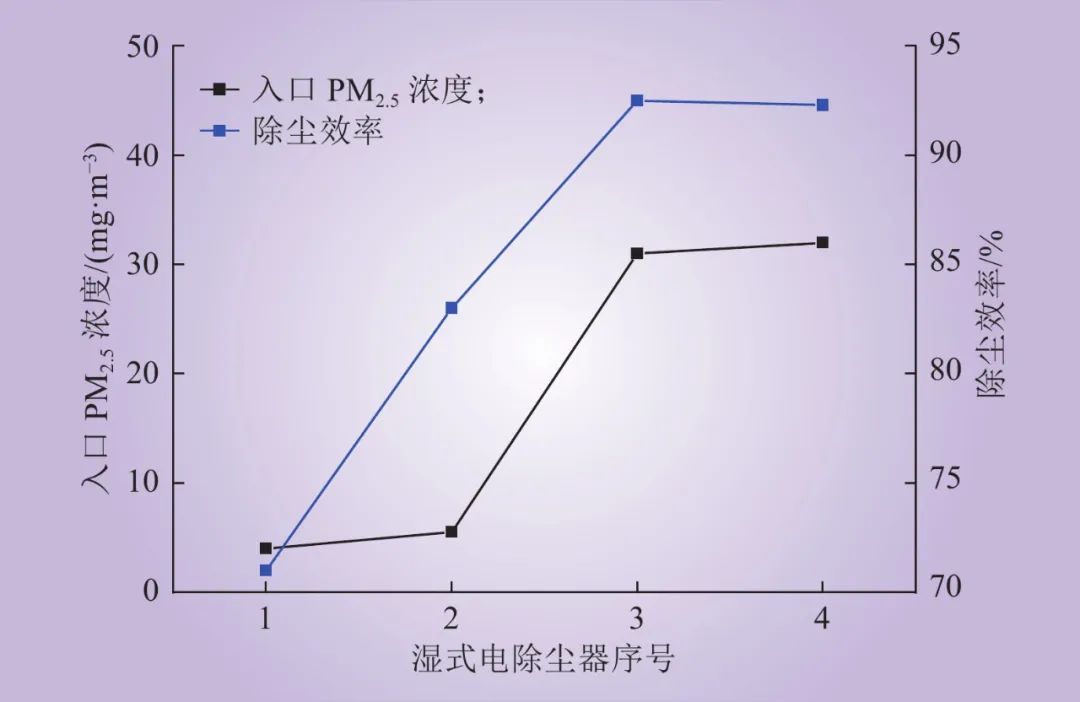

圖6 入口PM2.5濃度與除塵效率的關系Fig.6 The relationship between the concentration of inletPM2.5and dust removal efficiency

常規電除塵器振打會引起二次揚塵，無法突破高比電阻反電暈及細顆粒荷電難等技術瓶頸[18-20]，而PM2.5因粒徑更小、比電阻更高[21-22]，上述瓶頸問題會更加突出。濕法脫硫可協同脫除一定的顆粒物和PM2.5，但同時也會產生新的顆粒物[23-24]。濕式電除塵器主要通過濕電場強化荷電和促進細顆粒團聚強化了對顆粒物脫除性能[8]，但其對顆粒物（PM）的脫除效率會明顯高于PM2.5，因此，經超低排放改造后濕式電除塵器出口排放的顆粒物主要是以小粒徑顆粒為主。

2.2 霧滴

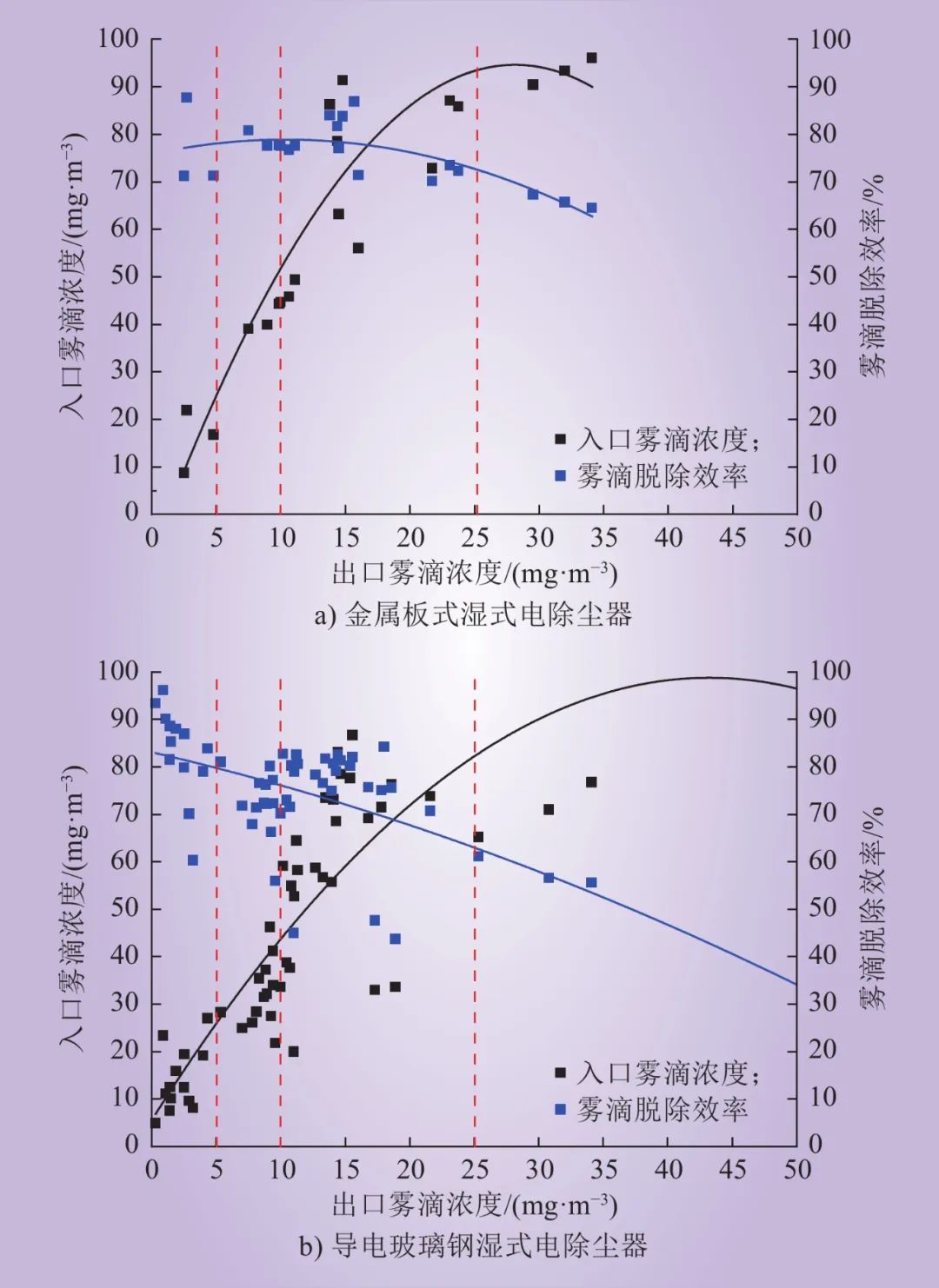

濕式電除塵器出口霧滴排放濃度及脫除效率如圖7所示。金屬板式濕式電除塵器出口霧滴濃度為2.50~34.11 mg/m3，平均值為15.12 mg/m3，霧滴排放濃度不高于5 mg/m3和10 mg/m3的濕式電除塵器占比分別為13.6%和27.3%；霧滴脫除效率為64.5%~87.7%，平均值為76.1%，霧滴脫除效率超過75%的濕式電除塵器占比為54.5%。導電玻璃鋼濕式電除塵器出口霧滴濃度為0.30~34.10 mg/m3，平均值為10.83 mg/m3，霧滴排放濃度不高于5 mg/m3和10 mg/m3的濕式電除塵器占比分別為23.6%和49.1%；霧滴脫除效率為43.75%~96.2%，平均值為75.2%，霧滴脫除效率超過75%的濕式電除塵器占比為41.8%。導電玻璃濕式電除塵器一般為非連續噴淋，其出口霧滴濃度較低（不高于5 mg/m3和10 mg/m3）的占比明顯高于金屬板式濕式電除塵器。

圖7 霧滴排放濃度及脫除效率Fig.7 Droplets emission concentration and removal efficiency

2.3 SO3

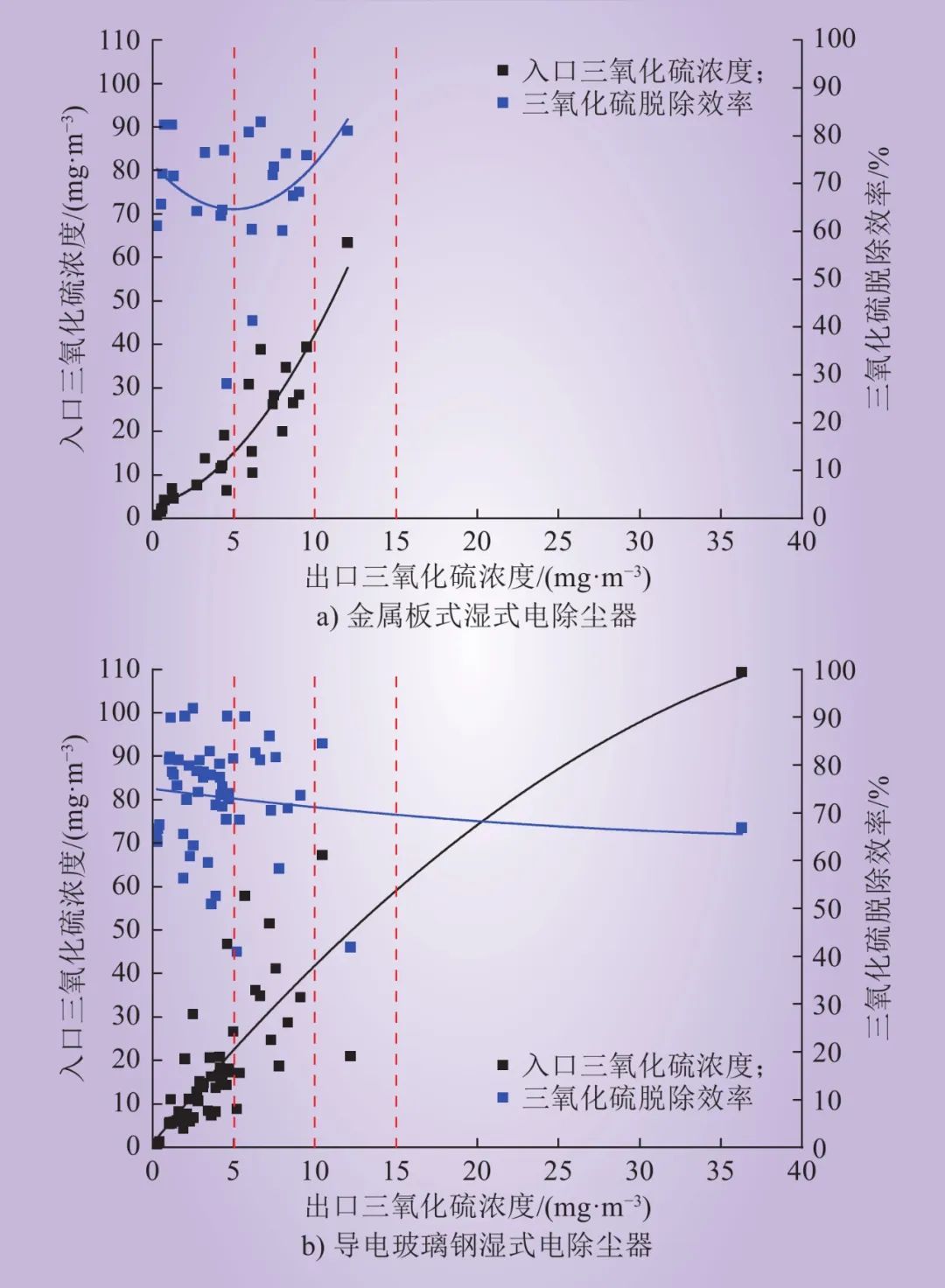

濕式電除塵器出口SO3排放濃度及脫除效率如圖8所示。金屬板式濕式電除塵器出口SO3濃度為0.28~12.00 mg/m3，平均值為5.14 mg/m3，SO3排放濃度不高于5 mg/m3和10 mg/m3的濕式電除塵器占比分別為50.0%和95.8%；SO3脫除效率為28.1%~82.8%，平均值為68.7%，SO3脫除效率超過70%的濕式電除塵器占比為50.0%。導電玻璃鋼濕式電除塵器出口SO3濃度為0.27~36.29 mg/m3，平均值為4.52 mg/m3，SO3排放濃度不高于5 mg/m3和10 mg/m3的濕式電除塵器占比分別為74.1%和94.4%；SO3脫除效率在40.9%~91.8%，平均值為73.3%，SO3脫除效率超過70%的濕式電除塵器占比為66.7%。實際運行中，導電玻鋼濕式電除塵器為非連續噴淋，電源參數可以升到更高[16,25]，因此，其對SO3脫除率也較金屬板式濕式電除塵器更高一些。但值得注意的是，硫酸溶膠顆粒粒徑非常小，易引起電暈封閉現象[26-27]，反而會影響其SO3脫除效率和除塵性能，如導電玻璃鋼濕式電除塵器入口SO3濃度為20 mg/m3時，SO3脫除率達90%以上，但入口SO3濃度為100 mg/m3時，SO3脫除率反而降至65%左右。

圖8 SO3排放濃度及脫除效率Fig.8 SO3emission concentration and removal efficiency

3能效數據分析

3.1 高壓供電電耗及比電耗

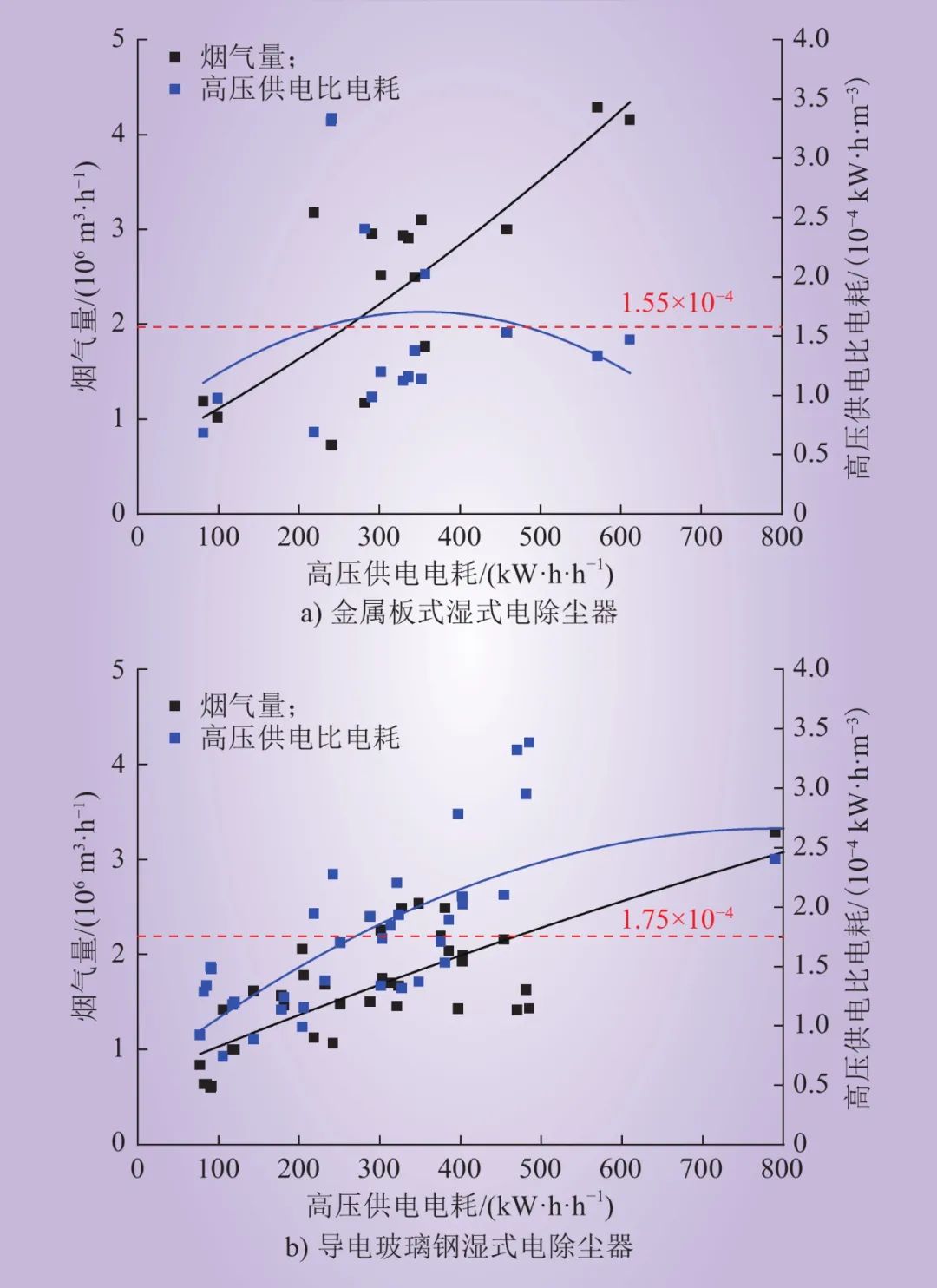

濕式電除塵器高壓供電電耗及比電耗對比如圖9所示。金屬板式濕式電除塵器高壓供電電耗為81.2~611.0 kW·h /h，平均值為319.7 kW·h /h；比電耗為0.68×10–4~3.34×10–4kW·h /m3，平均值為1.55×10–4kW·h /m3。導電玻璃鋼濕式電除塵器高壓供電電耗為77.1~821.0 kW·h /h，平均值為297.1 kW·h /h；比電耗為0.74×10–4~3.38×10–4kW·h /m3，平均值為1.75×10–4kW·h /m3。不同項目的濕式電除塵器高壓供電比電耗差異較大，總體而言，導電玻璃鋼濕式電除塵器的高壓供電比電耗略高于金屬板式濕電除塵器，是因?yàn)閷?shí)際運行中導電玻璃鋼濕式電除塵器為非連續噴淋，電源參數通常設置更高。

圖 9 高壓供電電耗及比電耗Fig. 9 Power consumption and specific power consumption of high voltage power supply

3.2 顆粒物脫除能耗

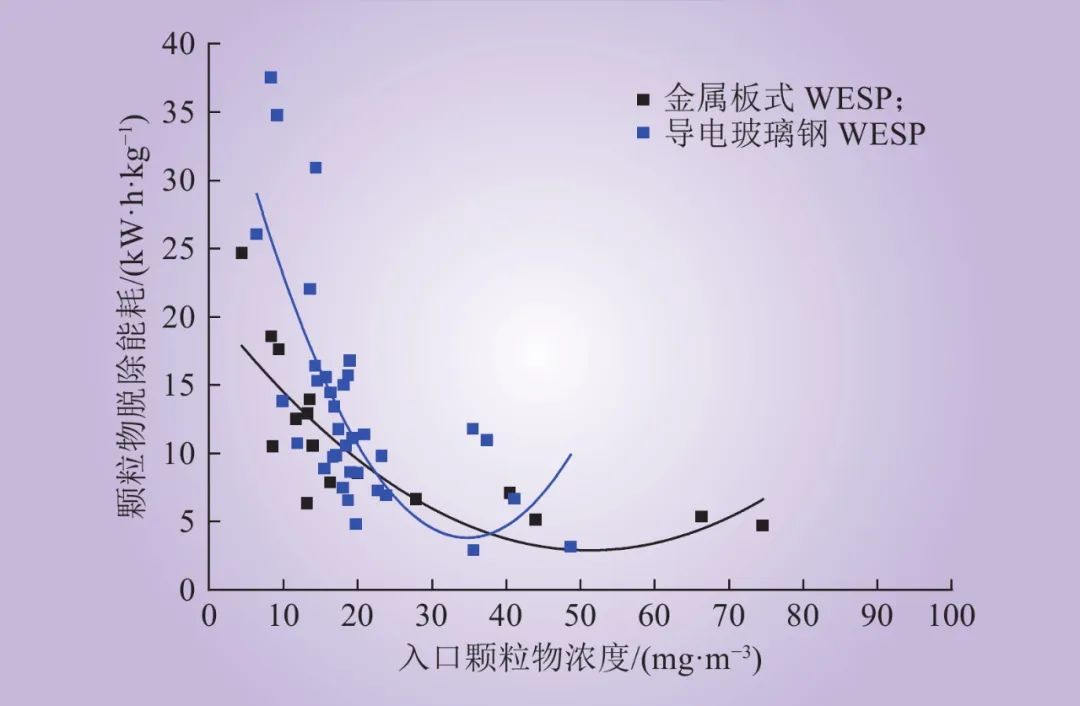

濕式電除塵器對單位質量顆粒物脫除能耗與入口顆粒物濃度的關系如圖10所示。金屬板式濕式電除塵器顆粒物脫除能耗為4.7~24.7 kW·h /kg，平均值為10.8 kW·h /kg。導電玻璃鋼濕式電除塵器顆粒物脫除能耗為2.9~37.5 kW·h /kg，平均值為13.3 kW·h /kg。由圖10可看出，濕式電除塵器入口顆粒物濃度越高，相應的顆粒物脫除能耗就越低，如金屬板式濕式電除塵器入口顆粒物濃度從5 mg/m3增加到60 mg/m3時，對應的單位質量顆粒物脫除能耗從20 kW·h /kg左右降至5 kW·h /kg左右。導電玻璃鋼濕式電除塵器入口顆粒物濃度從10 mg/m3增加到40 mg/m3時，對應的單位質量顆粒物脫除能耗從20 kW·h /kg左右降至3 kW·h /kg左右。這也與相關文獻研究規律一致[28]。

圖10 顆粒物脫除能耗與入口顆粒物濃度的關系

Fig.10 Relationship between energy consumption and inlet PM concentration

4結論

（1）不同型式的濕式電除塵器對顆粒物和PM2.5均具有較高的脫除效率，金屬板式和導電玻璃濕式電除塵器的除塵效率分別為45.7%~95.0%、56.1%~96.1%，平均值分別為81.6%、81.4%；對PM2.5的脫除效率分別為71.2%~91.6%、58.3%~93.1%，平均值分別為76.6%、75.8%。濕式電除塵器對顆粒物的脫除效率明顯高于PM2.5，出口顆粒物和PM2.5濃度大部分都低于5 mg/m3和2.5 mg/m3，且出口顆粒物粒徑分布向小粒徑方向遷移，PM2.5/PM占比明顯升高。

（2）絕大部分濕式電除塵器出口霧滴濃度都低于25 mg/m3，金屬板式和導電玻璃濕式電除塵器對霧滴的脫除效率分別為64.5%~87.7%、43.75%~96.2%，平均值分別為76.1%、75.2%，脫除效率與顆粒物相當。導電玻璃鋼濕式電除塵器一般為非連續噴淋，其出口霧滴濃度較金屬板式普遍會更低一些。

（3）濕式電除塵器出口SO3濃度絕大部分都低于10 mg/m3，金屬板式和導電玻璃濕式電除塵器對SO3的脫除效率分別為28.1%~82.8%、40.9%~91.8%，平均值分別為68.7%、73.3%，脫除效率較PM2.5更低一些，主要是因?yàn)榱蛩崛苣z顆粒粒徑更小所致，且高濃度SO3會引起電暈屏蔽導致脫除效率下降。導電玻璃鋼濕式電除塵器電源參數可以升到更高，因此對SO3脫除效率也較金屬板式更高一些。

（4）不同項目的濕式電除塵器高壓供電比電耗差異較大，金屬板式和導電玻璃鋼濕式電除塵器比電耗分別為0.68×10–4~3.34×10–4kW·h /m3、0.74×10–4~3.38×10–4kW·h /m3，平均值分別為1.55×10–4、1.75×10–4kW·h /m3。金屬板式和導電玻璃濕式電除塵器顆粒物脫除能耗分別為4.7~24.7 kW·h/kg、2.9~37.5 kW·h /kg，平均值分別為10.8、13.3 kW·h /kg。且入口顆粒物濃度越高顆粒物脫除能耗越低，因此，從節能角度來看，應優先考慮采用金屬板式濕式電除塵器，且在滿足超低排放的前提下，不應盲目追求極低的顆粒物排放。
