摘要：

直接空冷機組運行背壓范圍較大，在低壓缸排汽增加高背壓凝汽器給熱網循環水初步加熱，大幅提升了機組供熱能力，具有較高的經濟效益，本文以靈武電廠#1、#2、#3空冷機組供熱改造為案例，分析了大型空冷機組對城市集中供熱改造后，運行方式的設定，運行調整時應注意的問題，對中排抽汽供熱和高背壓凝汽器供熱經濟性進行分析，根據“溫度對口，梯級利用”的原則，結合設備實際確定出最優運行方式。關鍵詞：高背壓供熱，供熱改造，經濟性，供熱運行。

1、前言

火力發電是電能生產的重要組成部分，受設備技術的限制，目前大型火電機組的裝置效率在40%左右，煤炭燃燒的60%的能量被排放到環境中，無法利用，造成極大的環境保護壓力和能源的浪費。目前，集中供熱是北方城市的主要供暖方式，純凝空冷機組經過供熱改造進行熱電聯產，有效的減少了機組的冷端損失，大幅提升能源利用效率，替代了城市中效率低、污染大、布置分散的小鍋爐，具有良好的經濟和社會效益。靈武電廠一期#1、#2機組為600MW直接空冷機組，空冷島設置56個冷卻單元，二期#3機為國內首臺1060MW直接空冷機組，空冷島設置80個冷卻單元，現有文獻[3-7]對高背壓供熱進行了分析研究，本文根據#1、#2、#3機供熱改造項目運行實踐，對大型空冷機組高背壓凝汽器和中排抽汽供熱改造后的經濟性進行重點分析，通過運行數據對比，調整運行方式，提高機組經濟性。

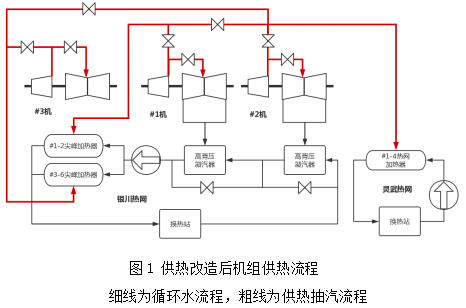

2、供熱改造方案及熱力系統布置

#1、#2機在低壓缸排汽管道上增設旁路進汽管道，將部分（全部）低壓缸排汽引入到高背壓凝汽器，機組在高背壓凝汽器運行時，背壓33kPa，出水溫度最高可達70℃，#1、#2、#3機在中壓缸排汽聯通管增加供熱抽汽，作為熱網尖峰汽源，#1、#2機中排供熱抽汽設計為單臺最大600t/h，#3機設計為最大1000t/h。高背壓凝汽器有效提升了蒸汽在汽輪機的做功比例，實現冷端損失的大幅回收，顯著提高機組供熱能力的同時，電負荷影響較少。

銀川熱網回水30℃經過清洗濾水器、高背壓凝汽器（加熱至68℃），再經過銀川供熱首站并列運行的4臺熱網循環水泵，最后進入6臺并列運行的熱網加熱器后向銀川供熱，供水溫度130℃，銀川首站設置三臺背壓發電機組，對供熱抽汽進行梯級利用，排汽進入熱網加熱器，背壓發電機并入#3機廠用電系統（本文不對背壓機做研究）。

靈武熱網回水首先經過銀川供熱首站的水-水換熱器（加熱5-6℃），再經過靈武供熱首站并列運行的2臺汽動熱網循環水泵，最后進入靈武供熱首站4臺并列運行的熱網加熱器加熱后向靈武供熱。

#1、#2機供熱抽汽凝結水回除氧器，所需壓力較高，需要高壓疏水泵加壓，#3機回水經過水-水換熱器降溫后至熱井，本著供熱抽汽與凝結水回水平衡的原則，根據不同運行方式，可以通過凝結水閥門開關的不同狀態，對供熱回水進行分配，保證機組的凝結水量平衡。

3、供熱機組的運行調整原則

根據“以熱定電、安全經濟”的原則，合理安排各機組運行方式、背壓運行方式，保證機組安全經濟運行，根據供熱季不同階段的供熱負荷確定出機組的調峰負荷區，參與電網調峰，參與電網調峰時應注意最低負荷時保證供熱參數不受影響，最高負荷時設備不應超出設計出力，機組增加負荷還應該以安全穩定為前提。

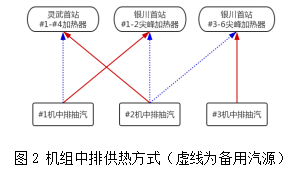

正常運行方式的設定按照：“負荷均攤，互為備用”的原則，應保證可靠性，中排抽汽方式如圖2所示，#1機、#2機供熱抽汽互為備用，#2機供熱抽汽可作為#3機供熱抽汽備用汽源，#1、#2機高背壓凝汽器互為備用。保證每臺加熱器都有備用汽源，同時留有一部分供熱出力余量。

4、供熱機組的抽汽控制

由于機組供熱為技改實現，設計初期均不是熱電聯產機組，在進行供熱負荷調節時必須考慮其安全性。

1）防止中壓缸末級葉片過負荷。應嚴格控制中排的壓力不能過低，確保中壓缸末級葉片機械應力在設計安全范圍內。

2）保證低壓缸進口最小冷卻流量。在采暖期大負荷供熱，低壓缸進汽量減少，容積流量減小，會導致末級葉片鼓風發熱，影響機組安全性。#3機低壓缸進汽壓力不小于0.37MPa（絕壓），#1、#2機不小于0.17MPa（絕壓），低壓缸排汽溫度不大于80℃，避免低壓缸末級葉片陷入負功率區。#1、#2機高背壓運行時，應按照背壓限制曲線，保證低壓缸入口流量不低于限值。

3）確定供熱抽汽壓力調整范圍。根據溫度對口，減少換熱溫差，降低供熱抽汽參數，有利于能源的梯級利用。但是供熱抽汽參數的最低值，須在滿足機組安全和供熱出力的前提下，以下是各供熱抽汽用戶所需要的最低蒸汽壓力值。

取上述壓力的最高值，加上管道壓降，同時保留一定量的壓力調節裕量，根據實際運行經驗供熱抽汽母管的壓力設定值不低于0.6MPa。當供熱抽汽流量大時，為了保證供熱抽汽的流量，抽汽壓力還要相應的提高，以保障供熱出力。

5、供熱抽汽調整閥的節流損失

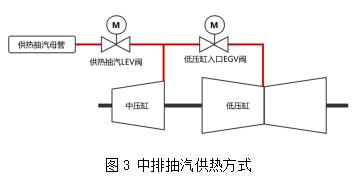

中排抽汽壓力控制由供熱抽汽調整閥LEV和低壓缸入口節流閥EGV共同控制，如圖3，中排壓力隨機組負荷變化：當中排壓力高時，LEV閥節流抽汽，降低抽汽壓力。當中排壓力低時，LEV閥全開，EGV閥節流低壓缸進汽，提升供熱抽汽壓力。

LEV、EGV閥的節流產生節流損失，屬于不可逆過程，造成中排蒸汽技術功的損失，LEV閥節流供熱抽汽，減少銀川供熱首站背壓發電機作功能力；EGV閥節流低壓缸進汽，蒸汽在低壓缸焓降減少，排汽焓增加，冷端損失增加，導致發電煤耗增加。

根據#1機運行工況：#1機中排供熱抽汽量400t/h，低壓缸入口流量870t/h，#1機低壓缸入口EGV閥節流將中排壓力由0.6MPa提升至0.8MPa所影響的功率變化如下表。

因此在運行調整時應注意：

1）中排壓力高的時候。應適當提高中排抽汽壓力設定值，減少LEV閥的節流損失，可提升銀川首站背壓機的做功能力，提高背壓機發電量。

2）中排壓力低的時候。優先采取增加蒸汽量的方式增加供熱出力，適當降低中排抽汽壓力設定值，減少低壓缸入口EGV閥的節流損失。

6、中排抽汽供熱對機組電負荷的影響

根據實際統計數據分析，#1、#3機組每增加100t/h，降低發電煤耗分別為8.96g/kwh和6.62g/kwh；#1機供熱抽汽每增加5.4t/h，機組電負荷減少1MW，#2機高背壓運行方式，供熱抽汽每增加7.0t/h，機組電負荷減少1MW，#3機供熱抽汽每增加4.7t/h，機組負荷減少1MW。

一期#2機高背壓方式，#1機低背壓方式，#1、#2機中排抽汽焓值在3140kJ/kg附近，#3機為1060MW機組中排抽汽焓值3200kJ/kg附近，分別計算#1、#2、#3機中排供熱每吉焦抽汽影響的電量，如下表：

1）#1機供熱抽汽影響發電量比較大，原因是#1機供熱抽汽凝結水回水至除氧器，供熱初末期回水溫度較低，相比#5低加出口溫差較大，額外消耗了高品質四抽蒸汽加熱，造成機組做功能力的下降。

2）#2機供熱抽汽回水至除氧器，同樣存在供熱凝結水回水溫度低的問題，因高背壓方式運行，中排蒸汽的低壓缸做功的焓降比#1機要小，供熱抽汽影響的電量小。

3）#3機因為抽汽參數高，影響機組負荷較大，但是因為抽汽回水由于經過水-水換熱器，抽汽凝結水回熱井，供熱抽汽比#1、#2機供熱抽汽焓降大，利用低壓缸抽汽加熱凝結水，換熱溫差小，供熱每吉焦影響電量較#1機相差不大。

7、高背壓凝氣器的經濟性分析

高背壓凝汽器利用低壓缸低參數排汽給熱網循環水進行初步加熱，機組供熱季高背壓投運時，通過減少空冷島的散熱量維持機組高背壓運行，背壓在33kPa時，出水溫度可達70℃，優點是換熱溫差小（實際0.6℃），供熱能力強，對機組電量影響較少，對比機組冬季低背壓9.0kPa，機組33kPa背壓運行時，蒸汽在汽輪機的焓降減少，機組電負荷減少量約9%。

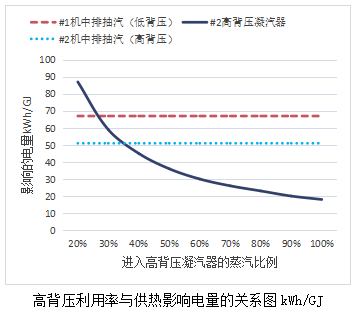

通過控制進入空冷島的蒸汽量，來維持機組背壓，進入空冷島的熱量越多，機組的冷端損失越大，能量利用率下降。因此，進入高背壓凝汽器的蒸汽量占低壓缸排汽總量越多，機組冷端損失越小，經濟性越好，通過對#2機高背壓實際運行數據得出，高背壓凝汽器利用率與影響電量的關系如下表：

表中隨著高背壓凝汽器利用蒸汽量占低壓缸排汽量的比例逐漸提高，機組供熱影響的電量越小，當大于27%時優于#1機中排抽汽供熱；當大于36%時優于#2機高背壓下中排抽汽供熱；高背壓凝汽器大幅度減少了空冷島的冷端損失用于供熱，當進入高背壓凝汽器的排汽為100%時，機組將沒有冷端損失，因此，提高高背壓凝汽器利用率是提高供熱經濟性的關鍵。

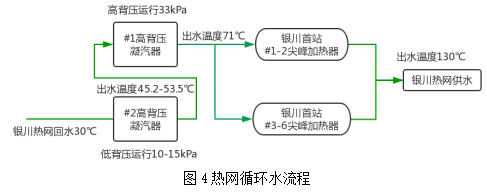

8、供熱最優運行方式的探討供熱機組在運行調整中提高經濟性的方法：溫度對口、梯級利用。通過合理的運行方式，多用低品位能量，少用高品位能量；最大限度減少機組的冷端損失。結合靈武電廠供熱設備實際，提出了以下運行方式：銀川熱網循環水流程如圖4。

高背壓凝汽器運行方式分析：按如圖方式熱網循環水先進入#2高背壓凝汽器，#2機背壓在10-15kPa滑壓運行，再進入#1機高背壓凝汽器加熱至71℃，#1機背壓33kPa運行。#2機背壓低對機組電量影響較小，充分利用高背壓凝汽器加熱端差小的優勢，回收利用了部分冷端損失，隨#2機背壓的控制，分擔#1機高背壓凝汽器的供熱負荷，調整比較靈活，當#2機背壓15kPa時，可分擔高背壓加熱循環水所用蒸汽量的50%。#1機高背壓凝汽器蒸汽量將大幅減少，在嚴寒期提升了供熱能力，保證了高背壓出水溫度。

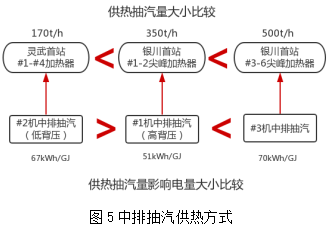

中排供汽方式分析：按初寒期各加熱器的進汽流量如圖5所示，此供汽方式根據影響電量較多的抽汽少用，影響電量少的抽汽多用，高效的利用方式將提高機組的供熱能力，降低發電煤耗。

9、總結

由于空冷機組運行允許背壓較高，進行高背壓凝汽器改造后，將大幅度提高機組供熱能力，對于中排抽汽供熱，運行中應注意方式中壓缸末級葉片過負荷，同時在機組不同背壓下保證低壓缸的最小冷卻流量，保證機組供熱期的安全運行。

運行調整過程中應按照初寒期、嚴寒期、末寒期供熱負荷的不同，合理的設定供熱抽汽參數，保證供熱負荷的同時，減少中排供熱抽汽調整閥的節流損失，減少對電負荷的影響，降低發電煤耗。

高背壓凝汽器供熱的經濟性優于中排抽汽供熱，供熱能力較強，提高熱網循環水流量，降低熱網循環水回水溫度，增加高背壓凝汽器在供熱中的比例，同時減少高背壓運行機組空冷島的散熱量，將大幅度減少機組的冷端損失，是提高供熱經濟性的關鍵。

根據“溫度對口，梯級利用”的原則，合理安排機組供熱運行方式，盡可能的減少機組的冷端損失，多用低參數供熱抽汽，少用高參數蒸汽，提升機組的供熱能力，降低供熱煤耗。

參考文獻：

［1］中華人民共和國國務院新聞辦公室．中國的能源狀況與政策［Ｒ］．北京，2007．

［2］中國動力工程學會熱力專業委員會．我國城市集中供熱發展概況［J］．動力工程，1997，17(5) : 89－91．

［3］王學棟，成渫畏，鄭 威，等．凝汽器高背壓改造后性能的試驗研究與分析［J］．汽輪機技術，2013，55(2):135-138．

［4］王學棟，姚 飛，鄭 威，等．兩種汽輪機高背壓供熱改造技術的分析［J］．電站系統工程，2013，29( 2):47-50．

［5］余 耀．空冷機組高背壓供熱與抽汽供熱的熱經濟性比較［J］．中國電力，2016，49(9):104－108．

［6］ 王晉權，蔡新春，張國勝，等．直接空冷熱電聯產機組供熱優化分析［J］．中國電力，2015，48(3):17-20．

［7］ 王學棟，鄭 威，宋 昂，等．高背壓供熱改造機組性能指標的分析與評價方法［J］．電站系統工程，2014，30 (2):49-51．
