新會電廠燃?xì)狻羝?lián)合循環機組的循環水系統主要是為凝汽器、水水交換器、真空泵冷卻器等提供冷卻水。循環水來自循環水前池，經過循環水泵升壓后，送至的凝汽器、水水交換器等用戶，經換熱后的循環水回到機力冷卻塔進行冷卻，再回到循環水前池。循環水系統采用機力風冷，每套系統按一機二泵配置雙速臥式雙吸離心循環水泵，附帶對應的進口電動蝶閥、出口液控蝶閥以及相關的管道、閥門、儀表等，配有6臺機力冷卻塔（風機）。兩臺機組循環水系統共用1臺輔助冷卻水泵，在機組停機和循環水泵停運時，為機組水水交換器提供冷卻水以及為循環水系統投運時注水。

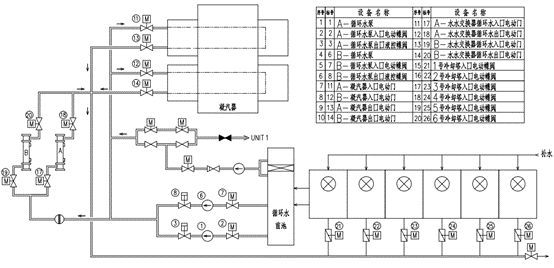

圖1 循環水順控系統圖

循環水系統順序控制水平為“一鍵啟?！?，系統規劃設計有順控主控器、缺省智能選擇器和順控步序邏輯。管控循環水系統順控，循環水泵單元順控，水水交換器循環水閥門組和凝汽器A、B側循環水出、入口閥門組等20臺開關量設備，詳見圖1.循環水順控系統圖。

一、循環水系統“一鍵啟動”

啟動的操作過程：單擊APS機組啟動操作畫面選擇APS主控器進入APS啟機工作方式。返回APS機組啟動操作畫面，單擊節點框“輔機啟動”或“自動/手動”，彈出“節點操作面板”，在彈窗面板上點擊確定“節點選定”（復選“執行”）， “輔機啟動”被確認接受APS導引層的控制，最后點擊“自動”（復選“執行”），立即觸發節點控制器輸出“節點順控起步”發出指令驅動節點執行步序邏輯。節點步序邏輯執行到第一步，向汽機循環水系統順控發出“一鍵啟動”指令。

1. 啟動許可

新會電廠APS啟機BP01節點“一鍵啟動”控制循環水系統“一鍵啟動”要滿足以下全部許可（條件相與）。

1）平板濾網后水位＞6.4m；

2）A循環水泵出口液控蝶閥油壓＞10MPa;

3）B循環水泵出口液控蝶閥油壓＞10MPa;

4）A逆循環水泵已在自動；

5）A循環水泵入口電動蝶閥已在自動；

6）A循環水泵出口液控蝶閥已在自動；

7）B順循環水泵已在自動；

8）B循環水泵入口電動蝶閥已在自動；

9）B循環水泵出口液控蝶閥已在自動；

10）凝汽器A側循環水進水閥已在自動；

11）凝汽器B側循環水進水閥已在自動；

12）凝汽器A側循環水出水閥已在自動；

13）凝汽器B側循環水出水閥已在自動；

14）水水交換器A循環水入口閥已在自動；

15）水水交換器A循環水出口閥已在自動；

16）水水交換器B循環水入口閥已在自動；

17）水水交換器B循環水出口閥已在自動；

18）1號冷卻塔入口電動蝶閥已在自動；

19）2號冷卻塔入口電動蝶閥已在自動；

20）3號冷卻塔入口電動蝶閥已在自動；

21）4號冷卻塔入口電動蝶閥已在自動；

22）5號冷卻塔入口電動蝶閥已在自動；

23）6號冷卻塔入口電動蝶閥已在自動；

24）循環水泵單元順控主控器已在自動；

25）循環水泵聯鎖選擇器已投入；

26）循環水泵聯鎖選擇器無故障。

2. 啟動步序：

STEP1：發出指令，

1）關閉水水交換器A循環水入口閥；

2）關閉水水交換器B循環水入口閥；

3）關閉水水交換器A循環水出口閥；

4）關閉水水交換器B循環水出口閥；

STEP2：接到STEP1信號反饋, 全部符合指令要求。

發出指令，

1）打開凝汽器A側循環水進水閥；

2）打開凝汽器B側循環水進水閥；

3）打開凝汽器A側循環水出水閥；

4）打開凝汽器B側循環水出水閥；

5）打開1號冷卻塔入口電動蝶閥；

6）打開2號冷卻塔入口電動蝶閥；

7）打開3號冷卻塔入口電動蝶閥；

8）打開4號冷卻塔入口電動蝶閥；

9）打開5號冷卻塔入口電動蝶閥；

10）打開6號冷卻塔入口電動蝶閥；

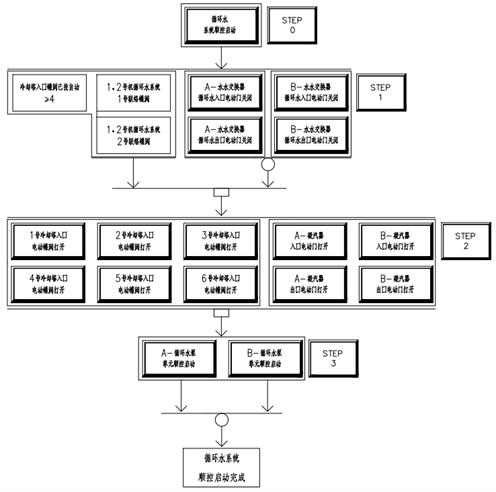

圖2 循環水系統一鍵啟動步序操作畫面

STEP3：接到STEP2信號反饋, 全部符合指令要求。

1）凝汽器A側循環水進水閥全開位置；

2）凝汽器B側循環水進水閥全開位置；

3）凝汽器A側循環水出水閥全開位置；

4）凝汽器B側循環水出水閥全開位置；

5）冷卻塔入口電動蝶閥全開位置≥4（6選4）。

發出指令，啟動循環水泵單元順控。

3. 系統順控啟動完成。完成狀態參閱圖2.閉式冷卻水系統信息畫面《完成條件》。

1）水水交換器A循環水入口閥全關；

2）水水交換器A循環水出口閥全關；

3）水水交換器B循環水入口閥全關；

4）水水交換器B循環水出口閥全關；

5）凝汽器A側循環水進水閥全開位置；

6）凝汽器B側循環水進水閥全開位置；

7）凝汽器A側循環水出水閥全開位置；

8）凝汽器B側循環水出水閥全開位置；

9）冷卻塔入口電動蝶閥全開位置≥4；

10）循環水泵單元順控啟動完成。

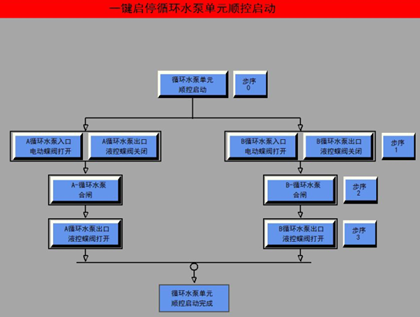

圖3 循環水泵單元步序操作畫面

4. 單元順控（以循環水泵A為例，循環水泵B與之相同不再贅述）

1） 啟動允許：滿足以下全部條件（條件相與）

（1） A循環水泵已停止；

（2） A循環水水路通暢；

（3） A逆循環水泵已在自動；

（4） A循環水泵出口液控蝶閥已在自動；

（5） A循環水泵入口電動蝶閥已在自動；

（6） B循環水泵已停止；

（7） B循環水水路通暢；

（8） B逆循環水泵已在自動；

（9） B循環水泵出口液控蝶閥已在自動；

（10） B循環水泵入口電動蝶閥已在自動；

（11） 循環水泵聯鎖選擇器已投入。

2）啟動步序：

STEP1：發出指令，關閉循環水泵A出口電動閥。

STEP2：接到STEP1信號反饋，循環水泵A出口閥全關位置。

發出指令，打開循環水泵A入口電動閥。

STEP3：接到STEP2信號反饋，循環水泵A入口閥全開位置。

發出指令，啟動循環水泵A。

STEP4：接到STEP3信號反饋，循環水泵A已運行。

發出指令，打開循環水泵A出口電動閥。

3）啟動完成，滿足以下任一條件。

（1） 以下條件與，

a）循環水泵A在運行；

b）循環水泵A出口閥全開位置；

c）循環水泵母管壓力＞0.1MPa；

（2） B）以下條件為與的關系

a）循環水泵B在運行；

b）循環水泵B出口閥全開位置；

c）循環水泵母管壓力＞0.1MPa；

二、缺省自動智能聯鎖

分析循環水系統順序控制，沒有模擬量調節回路的參與，但這是否就是單純的開關量熱工系統呢？還真的不是，其中包含循環水泵的聯鎖控制，按常規設計，設備聯鎖投入要先投入運行泵、再投聯鎖開關、備用泵投入自動聯鎖。這個操作過程，造成循環水系統順控自動啟動中混搭了手動操作，無法實現熱工系統順控的“一鍵啟?！薄Ｋ^的“一鍵啟?！?，指的是只要順控系統進入啟動工作方式只能全過程、全自動完成步序進程。因此，設計了缺省自動智能聯鎖，開關量順控過程中從此聯鎖切投無手動，核心邏輯模塊為“自動聯鎖選擇器”（二單元），我們在前面的文章中已經介紹過三單元選擇器，在電廠的應用生態中，二單元缺省智能選擇器應用的最為普遍。

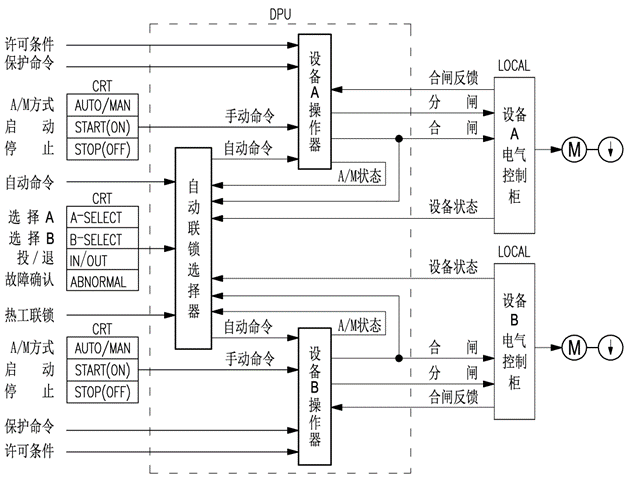

圖4 缺省自動智能聯鎖原理框圖

為APS控制而專門設計的“缺省自動智能聯鎖”，就能夠在順序控制自動進程中實現聯鎖自動投、切。自動聯鎖選擇器置于并列設備操作開關之上，按1拖N的星型結構連接。實現兩種功能，第一是轉發上級控制器自動指令，經由邏輯運算后傳至操作開關去控制設備。第二就是自動投、切聯鎖設備，確保順控進程的連續順暢執行。聯鎖投、切完全由邏輯算法自動完成，把聯鎖設備的工作方式、運行狀態、動作過程交由自動選擇器去判斷，通過對關聯設備包括操作開關和MCC（電動機控制中心）運行狀態、工作方式、啟停進程的綜合邏輯運算，自主決定聯鎖的控制方式和設備的啟停順序，一旦檢測到運行中的設備故障跳閘即時啟動電氣聯鎖或工藝參數超限馬上連動熱工聯鎖。
