（1. 國家環境保護大氣物理模擬與污染控制重點實驗室，江蘇 南京 210031; 2. 浙江大學，浙江 杭州 310027; 3. 國電環境保護研究院有限公司，江蘇 南京 210031）

摘要：調研分析72家燃煤電廠配套的287臺不同類型除塵器的運行現狀及存在問題，并針對不同類型除塵器給出了相應的優化提效建議：通過干式電除塵器不同電場的振打頻度調整、降壓振打優化和電源智能控制優化等措施實現節能提效；通過低低溫電除塵器多尺度、多場耦合模擬試驗，合理布置導流構件解決低溫省煤器段的磨損、積灰等問題；通過袋式除塵器氣流分布優化和智能調控解決袋式除塵器易糊袋、破袋和能耗高等問題；通過濕式電除塵器極配型式優化提升其運行穩定性，減少電場閃絡頻繁的現象。

引文信息

孫尊強, 鄭成航, 周燦, 等. 燃煤電廠典型除塵器運行現狀分析及優化[J]. 中國電力, 2022, 55(11): 194-201.

SUN Zunqiang, ZHENG Chenghang, ZHOU Can, et al. Operational status analysis and optimization suggestions of typical dust collectors in coal-fired power plants[J]. Electric Power, 2022, 55(11): 194-201.

引言

2012年1月，《火電廠大氣污染物排放標準》（GB13223-2011）開始實施，要求一般地區和重點區域燃煤機組煙塵排放濃度分別為30 mg/m3和20 mg/m3，為滿足排放標準要求燃煤機組開始新建或改造除塵設施[1]。為進一步改善環境空氣質量，2015年12月，《全面實施燃煤電廠超低排放和節能改造工作方案》（環發〔2015〕164號）要求燃煤電廠煙塵排放濃度不高于10 mg/m3，明確了典型區域完成超低排放改造的時間[2]。截至2020年年底，達到超低排放限值的煤電機組約9.5億kW，約占全國煤電總裝機容量的88%，實現了燃煤機組顆粒物等煙氣污染物的大幅減排，取得良好的社會環境效益[3]。然而“雙碳”背景下，除塵設施在滿足超低排放要求的同時逐漸暴露出能耗高、積灰磨損故障、負荷波動頻繁導致顆粒物排放濃度波動大等問題，所以針對不同除塵設施的運行狀況開展深入研究[4-6]，對其進行挖潛、提效、節能降耗，具有非常廣闊的應用前景和重要意義。

燃煤電廠除塵設施主要包括干式電除塵器、低低溫電除塵器、袋式除塵器和濕式電除塵器[7-8]。干式電除塵器受煤質、流場分布和電暈性能的影響較大，在長時間運行下粘性顆粒物堆積造成極板極線積灰嚴重，使顆粒物的脫除效率降低[9-11]。低低溫電除塵器通過將煙氣中的SO3冷凝成硫酸霧滴并附著在顆粒表面，可通過降低粉塵層比電阻，提高擊穿電壓和二次電流，從而提高除塵效率。然而，由于煙氣中硫酸蒸汽易在低溫省煤器管壁上凝結并黏附飛灰，長時間運行下設備阻力增大[12-14]。袋式除塵器處理煙氣量大，對于高濃度高比電阻粉塵有較好的脫除效果，然而其受濾料溫度適應性和抗腐蝕性影響，長時間運行下易出現破袋、糊袋等現象，進而導致阻力急劇增大，維修成本較高[15-17]。濕式電除塵器由于水膜的沖刷作用可有效避免顆粒的二次揚塵和反電暈，提高了細顆粒物的脫除效率，近年來在中國燃煤電廠獲得了推廣應用[18-20]。

為進一步掌握各種除塵設施長時間運行后出現問題的原因，選取287臺燃煤機組配套的干式電除塵器、低低溫電除塵器、袋式除塵器、電袋復合除塵器和濕式電除塵器，對其運行情況開展調研，并提出針對性建議，以便進一步提升燃煤機組除塵裝置運行效益，對滿足高效、安全、環保要求及實現顆粒物達標排放具有重要意義。

1 調研基本情況

1.1 機組規模

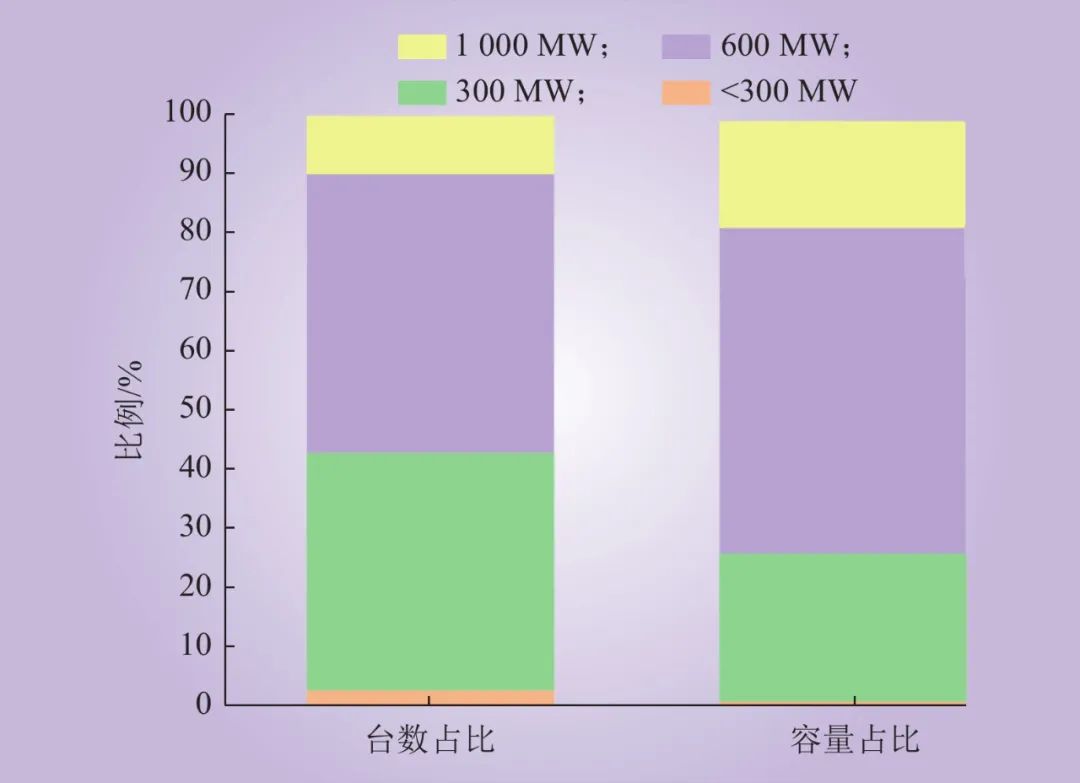

本次共調研72家燃煤電廠186臺機組的287臺除塵設施運行情況，其中300 MW及以下機組占比43.55%，600 MW等級機組占比46.77%，1000 MW等級機組占比9.68%，機組容量和臺數占比分布如圖1所示。

圖1 調研機組臺數及容量占比分布

Fig.1 The distribution of the number of investigation units and the proportion of capacity

1.2 除塵設施配置情況

本文調研燃煤電廠煙囪排口顆粒物排放濃度為0.12~7.01 mg/m3，平均為3.32 mg/m3，均可穩定滿足煙塵超低排放要求。采用的除塵超低排放技術路線主要有2種：一是低低溫電除塵器/超凈電袋除塵器/袋式除塵器+脫硫協同除塵，占比45.7%；二是干式電除塵器+脫硫協同除塵+濕式靜電除塵器，占比54.3%。

調研除塵設施中涵蓋150臺電除塵器（其中70臺低低溫電除塵器，80臺干式電除塵器），19臺電袋除塵器，17臺袋式除塵器；在常規除塵后，有101臺機組安裝了濕式靜電除塵器。其中，有部分電廠提供的除塵器技術參數不全，故具體問題分析中樣本數量略少于總臺數。

其中80臺干式電除塵器極配型式為：BE板（14臺）通常配置針刺陰極線，極板極線采用頂部振打；480 C、C型陽極板的陰極線采用RSB和RS芒刺線，部分末端電場配置了螺旋型陰極線，極板極線振打全部采用側部振打；ZT-24型板（3臺）配置針刺陰極線，極線采用側部振打，極板采用頂部振打。

19臺電袋除塵器中過濾風速為0.99~1.14 m/min，平均過濾風速為1.08 m/min；17臺袋式除塵器中，過濾風速為0.89~1.056 m/min，平均過濾風速為0.95 m/min，符合《火力發電廠煙氣袋式除塵器選型導則》（DL/T 387-2019）中關于出口煙塵濃度不大于20 mg/m3時對過濾風速的規定。對16臺機組的濾袋濾料形式進行調研，2臺采用PTFE覆膜濾料，8臺采用PPS濾料，6臺采用PPS+PTFE覆膜濾料。

101臺濕式靜電除塵器中，68臺采用立式布置，33臺采用臥式布置。臥式濕式電除塵器中有17臺采用芒刺線放電電極，16臺采用魚骨/管狀針刺型放電電極；收塵極板全部為金屬板式。導電玻璃鋼管式濕式電除塵器均采用立式布置，收塵極板全部采用導電玻璃鋼陽極管，2臺采用鉛銻合金軟性陰極線放電電極，33臺采用芒刺線放電電極，26臺采用魚骨/管狀針刺型放電電極。采用立式布置的7臺金屬管式濕式電除塵器，收塵極板全部采用金屬陽極管，2臺采用芒刺線放電電極，5臺采用魚骨/管狀針刺型放電電極。

2 除塵器存在問題及改進建議

2.1 干式電除塵器

2.1.1 運行存在問題

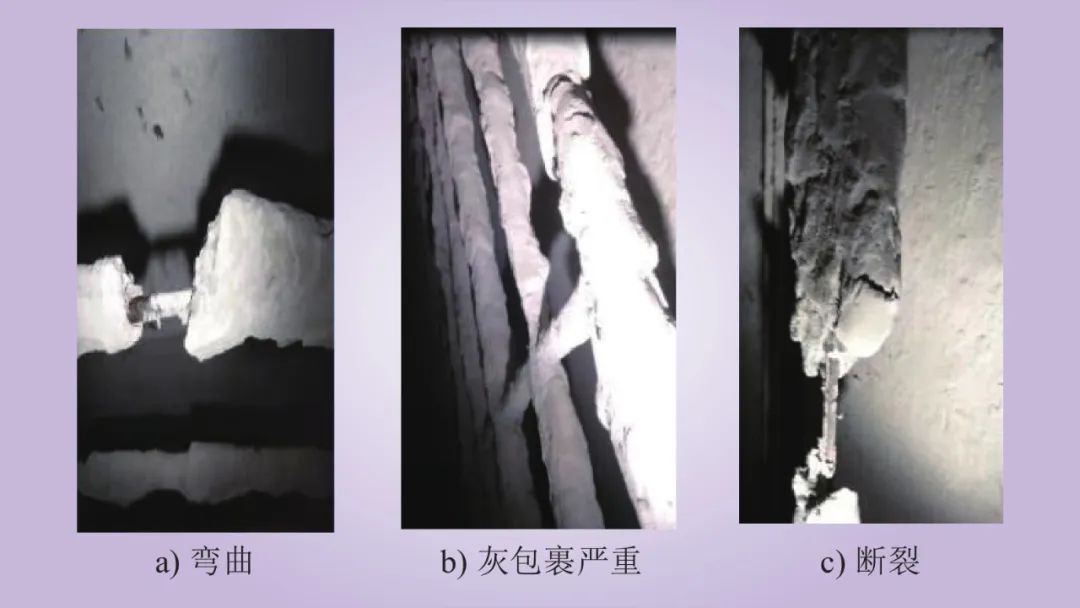

80臺干式電除塵器中有66臺干式電除塵器受燃煤灰分、流場分布和上游SCR脫硝氨逃逸等因素影響，極板極線存在不同程度的積灰現象，其中極線積灰較為明顯，如圖2所示。常規振打方式難以有效清除積灰，極線被粘度大的灰包裹，放電效果差進而導致顆粒物難以有效荷電；同時前部電場極線普遍出現磨損，部分極線開焊松動、變形或斷裂等問題。同時陰極線作為電除塵器的核心部件，在高電壓運行過程中可能發生電場閃絡和拉弧，每次閃絡和拉弧對陰極線造成一次電火花腐蝕。振打時陰極線不斷振動，因此陰極線在長期運行后也可能因疲勞而發生斷裂，當一根陰極線斷裂就會落下造成短路，導致一個供電分區停運。

圖2 干式電除塵器陰極線常見問題

Fig.2 Common problems of cathode line of dry electrostatic precipitator

陰陽極上嚴重積灰會造成異極距變小，導致二次電流偏高、不規則變動，二次電壓無法上升，放電火花異常且多，電場嚴重閃絡。陰極線折斷后，殘余部分晃動導致二次電流周期性變動；極板極線晃動，產生低電壓下嚴重閃絡。

調研結果顯示，現有電除塵器普遍存在控制調節方式相對簡單，未能根據工況變化（煙氣量、比電阻、煙氣溫度變化）自動調整運行參數和運行方式，電除塵能耗較高等問題。

2.1.2 優化建議

某330 MW機組配套雙室4電場電除塵器（前3電場高頻電源、末電場脈沖電源），煙塵排放濃度設計值為20 mg/m3，采用長周期振打方式，已運行6年以上，由于振打頻率和方式設置不合理導致振打裝置磨損、軸承、垂頭脫落現象較多，極板極線積灰嚴重，并伴有二次揚塵，進而影響除塵效率。為解決上述問題，開展電除塵器振打頻率調整優化、降壓振打和電源智能控制優化研究。

（1）不同電場振打頻度調整。

干式電除塵器在運行過程中振打啟動必須滿足以下條件：同1個電場的陰陽極不能同時振打；2個相鄰電場的陽極不能同時振打；振打力度（振打錘加速度）符合設計要求。因此，調整振打時序并降低振打頻度以減緩振打裝置磨損、減少二次揚塵。

針對該干式電除塵器振打系統出現磨損嚴重，軸承、垂頭脫落的問題，對不同電場陰極系統采用不同陰極振打頻度。針對第1和第2電場收集的灰量較多，當大幅降低第1和第2電場陽極振打頻度后電場火花率上升，因此第1和第2電場振打頻度采取小幅度下降。第3和第4電場灰量較少的運行場景采取大幅降低第3、第4電場陽極的振打頻度，頻度降低后，電場二次電流、電壓正常，沒有引起火花率上升，且有效抑制了二次揚塵，除塵器運行穩定。

（2）降壓振打優化方法。

傳統的干式電除塵器振打方式是與電場加壓同時進行的，吸附在電暈線和收塵板上的粉塵在受到振打力的同時還受到極強的電場吸附力，即使加強振打強度和頻度，吸附在極板、極線上的粉塵也不易脫落，長時間積累造成電暈線肥大、收塵板積灰嚴重，影響電暈電流和工作電壓，致使除塵效率降低。當加大振打強度和頻度，易導致粉塵二次飛揚，同時也容易造成振打砧塌陷等缺陷。降壓振打是在電場運行過程中降低電場陰陽極間的電壓，粉塵的附著力減弱，當電場進行振打清灰時，容易將粉塵振落，提高清灰效果。

（3）電源智能控制優化方法。

根據鍋爐負荷、煙塵排放等關鍵參數，自動調整高頻電源及低壓系統運行，實現無人值守、自動調控的電除塵器智慧除塵技術，在變負荷、變煤質等工況條件下，系統能夠自動定位顆粒物排放最佳值和電源能耗最低值的平衡點，并維持運行狀態的動態穩定，杜絕因人為操作差異出現顆粒物超標、高能耗等問題。

某300 MW機組，在確保出口排放達標的前提下，電源智能控制優化后電除塵高壓系統總能耗保持在350~650 kW自適應調整，日平均能耗功率約為450 kW，與優化之前始終保持600 kW左右運行相比較，系統節能約25%。

2.2 低低溫電除塵器

2.2.1 運行存在問題

調研的70臺低低溫電除塵器中，34臺低溫省煤器段運行正常，而有36臺低溫省煤器段管件出現不同程度堵灰、磨損、腐蝕和泄露等現象。管件磨損嚴重的低溫省煤器，對應機組收到基灰分在26%~31%之間，高濃度的飛灰不間斷沖刷導致管件磨損加重。管件磨損導致管件防腐層被破壞進而導致管件腐蝕。管件磨損和焊接部位在交變應力作用下開裂導致管件泄漏。堵灰管件附著灰樣中含有大量硫酸氫銨，源于脫硝系統噴氨過量引起。同時低溫省煤器段存在積灰的低低溫電除塵器出現極板極線積灰、磨損斷裂現象，部分電場出現閃絡現象。

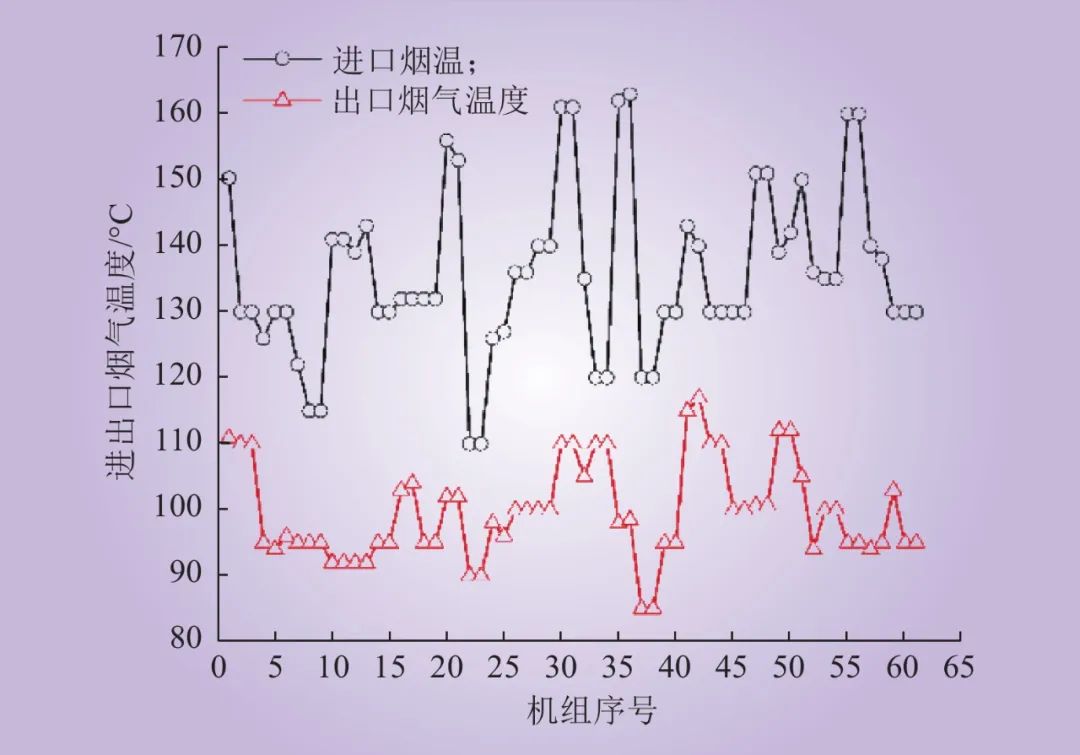

對61臺低溫省煤器進出口煙溫分析，結果如圖3所示。其中低溫省煤器進口運行煙溫為110 ~164 ℃，出口煙溫為85~117 ℃，低溫省煤器進出口煙溫差為10 ~65 ℃?！峨姵龎m器》(GB/T 40514-2021)建議燃用中低硫煤時，低低溫電除塵器入口即低溫省煤器出口煙氣溫度一般為90 ±5 ℃，調研樣本中約57%的低低溫電除塵器入口煙氣溫度高于此推薦值，進一步分析其原因，是因?yàn)閾Q熱水流速設置不合理導致煙氣溫降超出設計值。

圖3 低溫省煤器進出口煙溫分布

Fig.3 The distribution of flue gas temperature at the inlet and outlet of the low temperature economizer

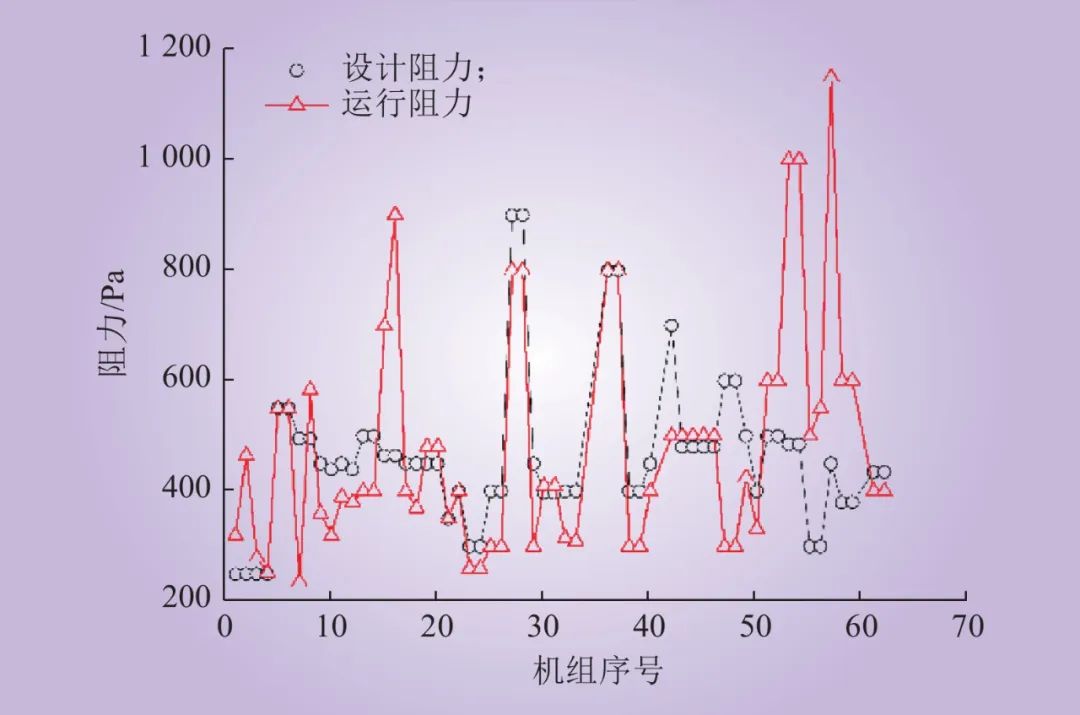

61臺低溫省煤器設計與實際運行阻力如圖4所示，其中24臺低溫省煤器（占比39%）運行阻力超出設計要求，阻力在280~1150 Pa，運行阻力超設計阻力的比例為12%~160%。對運行阻力超出設計值的24臺低溫省煤器的吹灰方式、燃煤硫分和煙氣流速展開分析，其中79.2%的機組采用蒸汽吹灰，16.7%的機組采用蒸汽+聲波吹灰，4.1%的機組采用聲波+壓縮空氣吹灰。其中，37.5%的低溫省煤器煙氣流速大于10 m/s，不符合《低溫省煤器技術條件（JB/T 13410-2018）》中低溫省煤器煙氣流速宜在6~10 m/s范圍內的建議；54.2%的機組燃煤收到基硫分為1.44%~3.61%，較高的燃煤硫分會導致煙氣中SO3濃度較高，當?shù)偷蜏厥∶浩鲹Q熱翅片溫度低于酸露點時，SO3酸霧在翅片表面冷凝，翅片表面的飛灰流動速度較慢，與SO3酸霧反應后產生黏性積灰，包覆在翅片表面，進而導致6臺機組的低溫省煤器僅運行2個月后出現積灰堵塞情況，壓差逐漸增大。綜合以上調研分析，導致低溫省煤器運行阻力偏大的原因包括換熱翅片黏性積灰、吹灰方式設置不合理、煙氣流速設計較低或機組長期處于低負荷引起積灰等?，F(xiàn)有管殼式翅片管結構的低溫?zé)煔鈸Q熱器在應用實踐中暴露出換熱管束及翅片磨損、管內冷卻水向煙氣中泄漏造成低溫省煤器積灰堵塞，甚至進入電除塵等下游設備的突出問題，嚴重影響機組安全運行。

圖4 低溫省煤器設計與運行阻力

Fig.4 Design and operating resistance of the low-temperature economizer

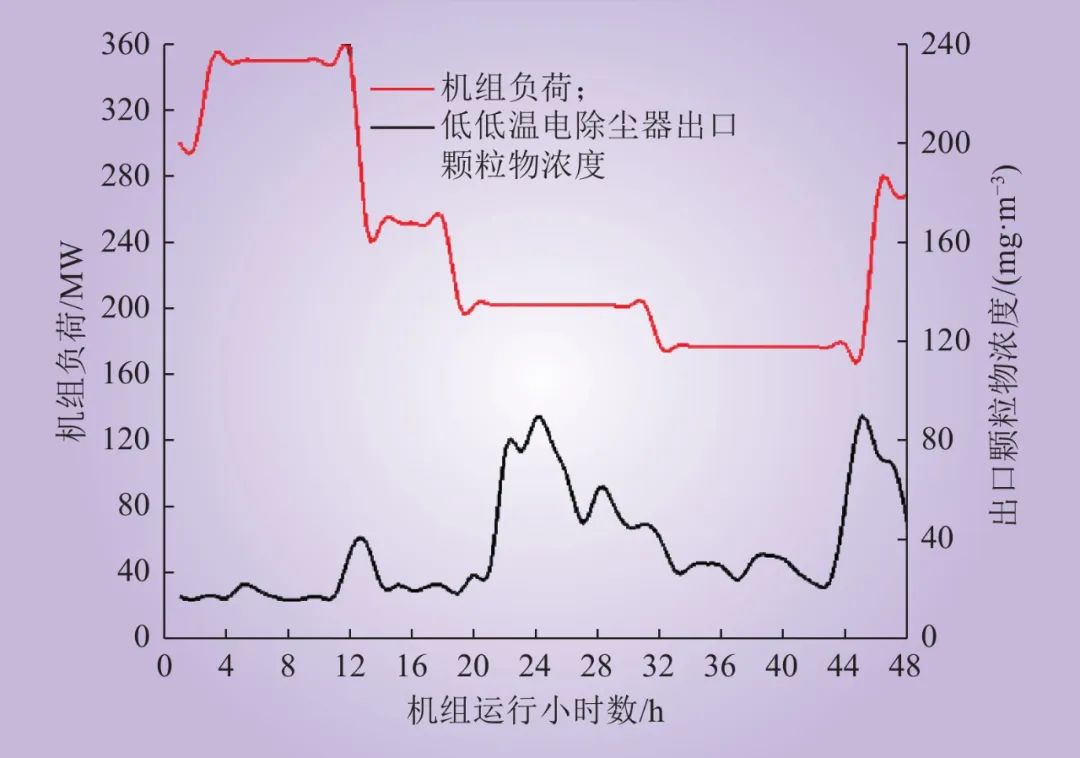

針對某330 MW燃煤機組配套低低溫電除塵器，調取連續運行48 h的機組負荷和低低溫電除塵器出口顆粒物濃度進行分析，結果如圖5所示。機組負荷在176~350 MW波動，低低溫電除塵器出口顆粒物濃度在15.4~89.9 mg/m3波動，約75%的時間超出了低低溫電除塵器出口顆粒物濃度≤20 mg/m3的設計值。

圖5 機組負荷波動對低低溫電除塵器效果影響

Fig.5 Influence of unit load fluctuation on the effect of low and low temperature electrostatic precipitator

2.2.2 運行優化建議

針對低低溫電除塵器中低溫省煤器段的磨損、積灰等問題，建議從“空氣預熱器”至“引風機”入口建立全流程模型，煙道內導流板、進口封頭導流葉片、陽極板、灰斗擋風及出口槽形板等均按1∶ 1實體建模，采用高質量的網格化技術，進行全流程數值模擬試驗，優化導流措施，可有效優化流場，減少磨損和積灰情況的發生。建議新增低溫省煤器的電廠，要求廠家建立低溫省煤器即煙氣冷卻器實體模型，對電除塵器進行全流程和分體相結合的多尺度、多場耦合模擬試驗，實現流場、溫度場和濃度場等多場均布。

經計算，某600 MW低低溫電除塵器進入靜電除塵器各室流量偏差為±1.50%，符合《電除塵器氣流分布模擬試驗方法》（JB/T 7671-2017）的規定，遠優于標準規定的±5%要求值。低低溫電除塵器煙道布置導流裝置后，煙道內流場明顯改善，顆粒相的慣性作用影響減小，各粒徑段顆粒相偏差明顯減小。在流場方面，合理的煙道結構和導流板布置，能實現良好的氣流分布，減少壓降。在顆粒場方面，可以改善煙道彎頭處顆粒運動軌跡雜亂、回流等問題，減緩局部磨損，提高設備使用壽命，使進入靜電除塵器各室各粒徑段顆粒偏差明顯減小。在溫度場方面，采用低溫省煤器實體模型，在煙氣參數不變的條件下，對不同換熱水流速進行換熱特性分析，按其換熱效果繪制換熱水流速-溫降曲線，選取合適的換熱水流速，可指導工程節能經濟運行。

2.3 袋式除塵器

2.3.1 運行存在問題

袋式除塵器工作原理為過濾式，剛投運的袋式除塵器具有較高的除塵效率和可靠性，但隨著袋式除塵器的運行時長增長，沾灰、阻力增加、破損問題會逐漸出現，如圖6所示，其中濾袋破損問題最為常見。

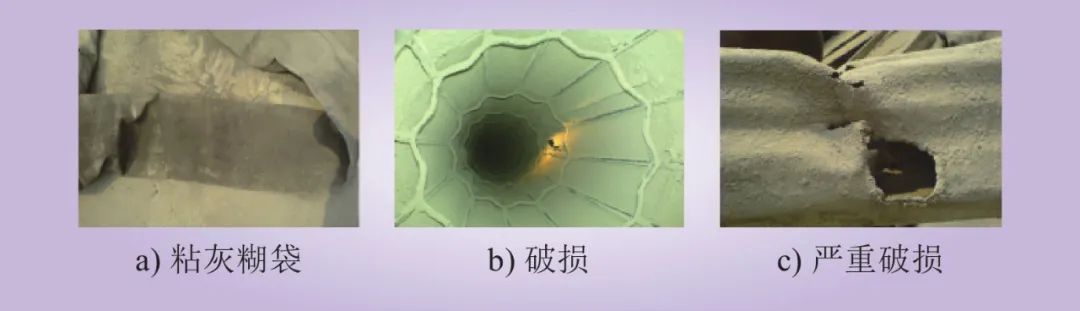

圖6 濾袋存在的主要問題

Fig.6 Main breakdown in bag filtration

結合現場運行數據發現，當電袋除塵器和布袋除塵器的袋區發生濾袋破損，就會導致除塵器出口顆粒物濃度排放超出設計值，進而影響整個系統的排放濃度，難以穩定滿足排放要求，需要及時進行更換。

分析數據發現，存在糊袋的袋式除塵器運行溫度低于酸露點溫度導致水蒸氣冷凝結露，同時除塵器本體密封不嚴從外界吸入大量的水蒸氣，使濾袋受潮糊袋，并且由于清灰系統采用定時差壓運行方式難以有效清灰，最終造成除塵器壓差急劇上升[21]。

調研袋式除塵器中阻力最高達2100 Pa，超出行業標準規定的1500 Pa，進一步分析其原因，所用濾袋濾料為100%PPS（迎塵面加部分超細PPS纖維和PTFE纖維混紡）濾袋材質，透氣性一般，存在濾袋粘灰糊袋現象導致除塵器阻力偏大，進而導致能耗偏高。

2.3.2 運行優化建議

針對袋式除塵器阻力偏高的問題，可通過氣流分布技術、濾袋清灰技術來加強運行阻力控制，提高濾袋壽命等來提高其核心性能，降低故障率；同時針對濾袋濾料建議優選PTFE 基布+PPS 纖維+超細PPS 纖維的梯度濾料，其中超細纖維布置于迎塵面，形成梯度濾料結構，同時優化濾袋加工工藝、優化濾料纖維之間分層結構、改變?yōu)V袋加工針尖大小、縫線針孔采用涂膠密封等，有效提高濾料過濾精度。針對電袋除塵器運行能耗偏高問題，應采用電袋除塵器智能調控技術，綜合考慮空間電荷、極板積灰、離子風、二次揚塵等多種影響因素，通過調整電場二次電壓、二次電流、袋式除塵器脈沖閥等參數協同控制電袋除塵器能耗，保證顆粒物濃度達到國家標準的同時節約用電量。某130 t/h燃煤熱電機組，采用原DCS控制時電袋除塵器平均能耗為45.61 kW·h/t，采用智能調控時電袋除塵器平均能耗為32.35 kW·h/t，能耗下降約29.1%。

2.4 濕式電除塵器

2.4.1 運行存在問題

調研樣本中73臺濕式電除塵器運行正常，受設計及運行管理的影響，28臺濕式電除塵器存在不同程度的問題，如設備或材料缺陷導致放電電極變形甚至斷線、絕緣瓷瓶漏電、殼體防腐脫落等；同時濕式靜電除塵器在高濃度細顆粒物（PM0.1）＞30 mg/m3條件下，易發生由于顆?？臻g電荷作用而導致二次電流快速下降，即電暈封閉；運行管理不善導致電場閃絡、電場電壓不穩、放電電極和收塵極板積灰等，其中存在問題的濕式電除塵器中約54%出現頻繁的“電場閃絡”現象，甚至短路。

調研分析出現“電場閃絡”主要有以下原因：極線施工安裝精度不高和固定方式不合理造成松動等導致放電極與收塵極間距局部變小，極板變形或有異物導致運行電壓低，導致嚴重閃絡而跳閘；絕緣瓷瓶性能下降，在低電壓下閃絡嚴重。針對濕式電除塵器的電場閃絡問題，需要加強運行維護，停機期間清除異物，調正極線，控制極間距以保證放電電壓。針對電暈封閉問題，電除塵器設計更換時優先推薦采用高強度電暈放電的針刺形放電電極，強化顆粒荷電遷移過程的正常進行，進而緩解電暈封閉現象。

導電玻璃鋼濕式靜電除塵器陽極管采用非金屬?gòu)?fù)合材料，以及防腐普遍采用的增強聚丙烯（FRPP），這些材料遇到點火源有引發火災的風險，工程實踐中也曾出現多起火災安全事故。濕式電除塵器著火原因可能為：一是施工期間特別是防腐階段，內部未做安全措施違規動火施工，火星或焊渣引燃FRPP等易燃材料；二是空升調試期間，電場有短路情況，未按安全操作步驟排查故障，強行多次嘗試空升操作導致引燃玻璃鋼陽極。

2.4.2 運行優化建議

針對濕式電除塵器防火需求，建議采用阻燃材料、施工杜絕違規動火、運行嚴守操作規程、檢維修和拆卸等環節做好相應防范措施，有效避免火災事故。“電場閃絡”現象可通過加強運行維護，控制極間距以保證放電電壓。采用螺栓固定連接的剛性陰極線方法可較好地解決此類問題。

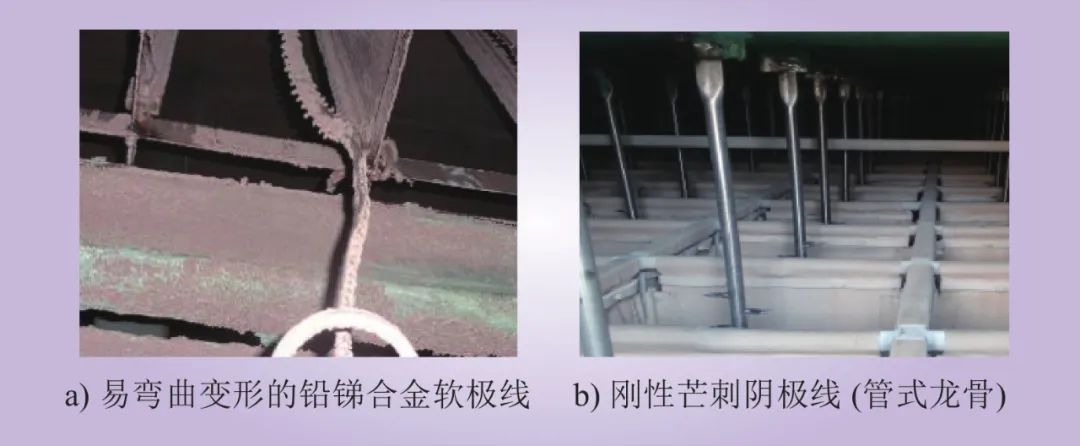

針對某電廠2×300 MW機組分別配套了一臺濕式靜電除塵器，如圖7所示，1號機組濕式靜電除塵器配置鉛銻合金軟性放電電極，放電電極采用纏繞固定方式；2號機組濕式靜電除塵器配置2205剛性芒刺放電電極，放電電極采用螺栓固定方式。長期運行結果表明，相比1號機組濕式靜電除塵器，2號機組濕式靜電除塵器極間距穩定，無頻繁電場閃絡現象，運行電壓提高了24%，顆粒物濃度下降了43.3%[22]。

圖7 某電廠不同形式濕式電除塵器放電電極形式

Fig.7 Different types of discharge electrode forms for different wet ESPs in a power plant

3 結論

在顆粒物超低排放改造過程中，需根據煤種工況、原除塵設備情況選擇改造技術路線。燃煤條件好、原除塵設備性能好的電廠，多采用低低溫電除塵為核心+脫硫協同路線；燃煤條件較差、原除塵設備容量不足的電廠，多采用干式電除塵器改造（電源升級、電袋改造等）+脫硫協同除塵+濕式靜電除塵器為核心的技術路線，這2種技術路線經實踐證明均能穩定實現顆粒物超低排放。

（1）針對干式電除塵器，通過規范運行管理、提高檢修質量等措施，實現顆粒物滿足超低排放要求；針對極板極線積灰嚴重，并伴有二次揚塵導致排放超標的機組，可通過振打頻率調整優化、降壓振打等實現穩定運行；針對運行能耗高的問題，可通過電源智能控制優化實現節能提效。

（2）針對低低溫電除塵器，長時間運行后低溫省煤器段管件堵塞腐蝕嚴重，建議對低低溫電除塵器進行全流程和分體相結合的多尺度、多場耦合模擬試驗，合理布置導流構件解決低溫省煤器段的磨損、積灰等問題。

（3）針對袋式除塵器阻力偏高，可通過氣流分布技術、濾袋清灰技術和選擇合適濾料等降低運行阻力，提高濾袋壽命，減少故障率。針對電袋除塵器運行能耗偏高問題，可通過智能調控技術實現節能提效運行。

（4）針對濕式電除塵器“電場閃絡”頻繁現象，可通過穩定極間距及極配型式優化實現濕式電除塵器的提效。
