引言

近年來，中國大力推動能源革命，建設清潔低碳、安全高效的新一代能源系統。電力系統與可再生能源的生產、輸送和消費密切相關，因此在能源轉型中具有關鍵作用。目前，中國電力系統正處于向以高比例可再生能源接入、高比例電力電子裝備、多能互補綜合能源、物理信息深度融合為特征的新型電力系統轉型的發展階段[1]。

隨著電力物聯網建設和通信技術的發展，電力系統中的數據量及種類更加豐富，信息傳遞更加便捷，為電力系統大數據應用帶來了良好的數據基礎。同時，隨著新型電力系統的發展，光伏、風電等可再生能源在電力系統中的比例增大，對電力系統物理性質帶來改變的同時，也使得電力系統數據更加異構化、復雜化，為電力系統大數據的集成與分析帶來了新的挑戰。

近年來，輸配協同、源網荷儲協同、虛擬電廠、多元負荷管理、碳市場交易等新型技術興起，這些技術都依賴于電力系統數據，數據的準確性、使用便捷性將大大影響這些技術的發展。如何將多源數據進行高效集成并針對不同場景提取有效信息進行應用，已經成為迫切需要解決的問題。

數據融合起源于20世紀80年代美國國防軍事領域，指將多個傳感器或其他類型信息源的數據進行匯總、關聯和整合，提高對某一目標的檢測及特征估計的精度，甚或推廣到對某一事件的預測。通常數據融合包含3方面工作：1）數據關聯，確定多源數據反映同一目標；2）多源數據估計，綜合多源數據改進對目標的估計；3）數據源管理，給定數據源（如傳感器等）的環境狀態，對數據采集和處理源進行分配，使操作成本最小。

目前數據融合技術已經在遙感、圖像處理等領域取得了較好的應用成果，在電力系統領域仍有很大的發展前景。近年來，陸續有學者指出深層次的數據融合已成為未來的研究趨勢。對于電網故障分析，通過融合調度主站生產控制大區和管理信息大區的7個應用模塊數據進行綜合分析，可使其告警準確率比傳統數據源較為單一的故障判斷方法顯著提升[2]。數據驅動的電能質量分析中，對來自不同監測系統的冗余數據進行數據融合，可提高決策的魯棒性，對電力監測數據與氣象、地理、經濟等數據進行融合，可得到電能質量擾動事件和非電氣量之間的關系[3]。基于數據驅動的超短期風電功率預測場景下，從單一功率映射向多維數據融合轉變將是提升預測精度的重要手段[4]。

新型電力系統應用場景眾多，多源異構數據融合技術種類繁雜，使得開展新型電力系統數據融合技術研究時將面臨一系列問題：研究某一場景時需要考慮哪些數據？所需的數據應從哪里獲得？對于不用應用場景如何選擇合適的數據融合方法？不同的數據融合技術分別有什么優缺點？如何在現有數據融合技術的基礎上進一步改進？針對這些問題，本文對新型電力系統多源異構數據融合技術的研究現狀進行分析，并對其未來發展作出展望，以期為后續新型電力系統數據融合技術的相關研究提供參考。

本文將從新型電力系統多源異構數據出發，對數據類型及特征進行歸納；闡述新型電力系統數據建模方法、數據融合技術種類及常見融合技術，對其優缺點和適用場景進行分析評估；針對不同應用場景分析數據需求、融合目標及常見技術；對新型電力系統數據融合技術的發展提出展望。

1.新型電力系統數據現狀分析

1.1 新型電力系統數據類型及來源

新型電力系統數據龐大，數據類型多樣，針對不同應用場景需要采用不同維度的數據分類，作為數據選取和共享的參考。

依據業務領域，新型電力系統數據可分為系統運行數據、企業運營管理數據、非電能源數據、非能源數據4類，如圖1所示。

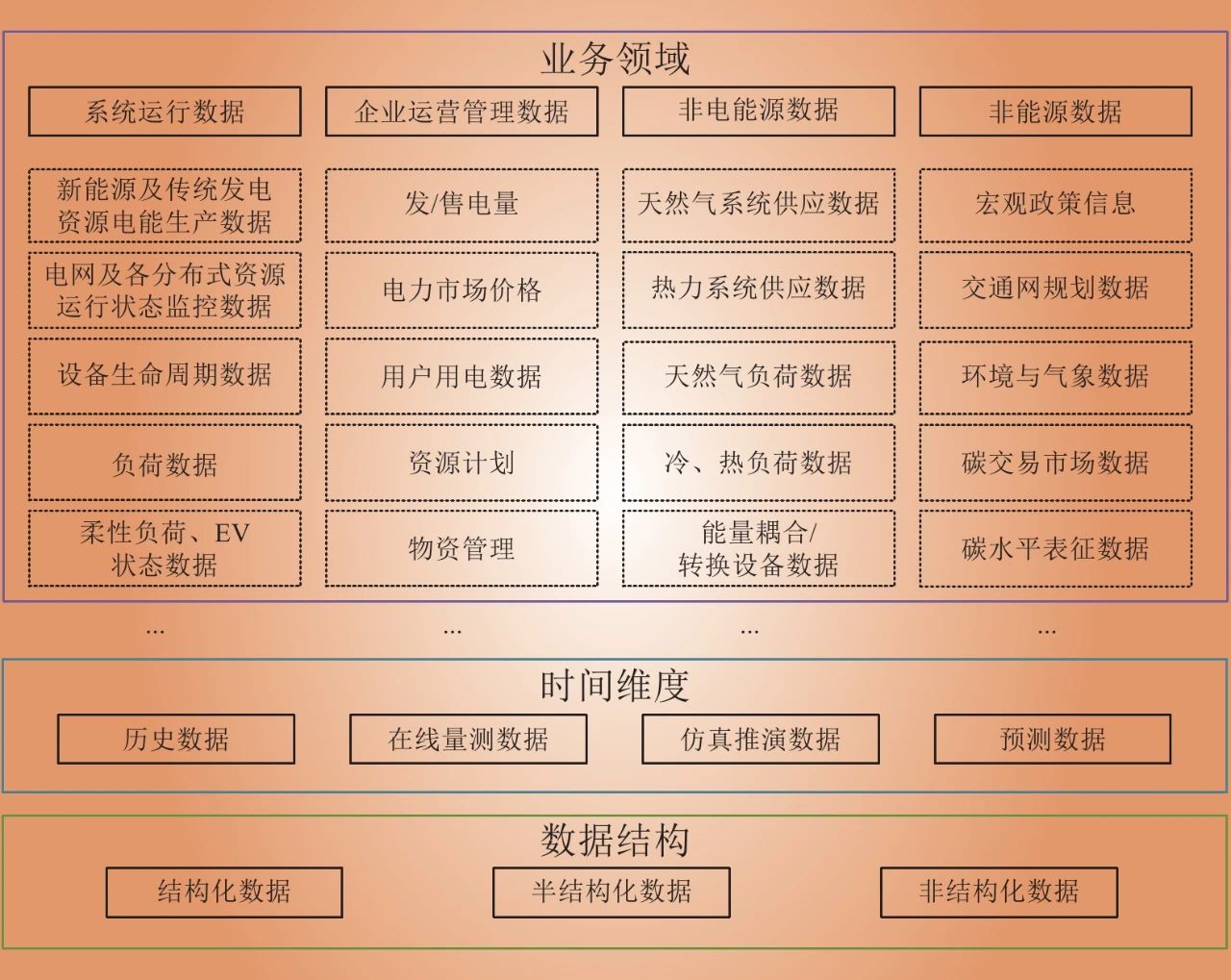

圖1 新型電力系統數據類型

Fig.1 Data types of new power system

其中，系統運行數據包含電能生產數據、系統運行狀態監控?cái)?shù)據等，來自源、網、荷、儲各方面。新型電力系統下分布式電源和電力電子設備的廣泛接入，使得電力系統運行情況更加復雜，系統運行數據量大大提升，監控的數據類型也更加豐富。

企業運營管理數據包含企業發售電量、電力市場價格數據、用戶用電數據等，主要集中于營銷業務應用系統、用電信息采集系統、95598系統等。新型電力系統中智能網關、智能家居等設備的逐步普及[5]，大大提高了用戶用電數據采集與存儲的便捷性。企業管理數據包含電力企業各業務的資源計劃管理、資本運作管理、人資管理、物資管理等數據，主要來自生產管理系統、企業資源計劃系統等。

非電能源數據包含各類一次能源數據、非電的二次能源數據等。隨著綜合能源系統（integrated energy system，IES）的建設，作為能源樞紐及能源變革核心的新型電力系統，其與天然氣系統、熱力系統等不同能源系統在物理上耦合，也要求它們?cè)跀?shù)據資源上共享與共治，以電為核心的冷、熱、電、氣綜合能源數據不斷豐富和細化。

非能源數據包含產業結構等宏觀政策數據、交通網規劃數據、環境與氣象數據等。新型電力系統的結構調整、負荷預測、規劃調度等工作離不開非能源數據的支撐，而信息化水平的提高，也為新型電力系統數據源的拓展提供了條件，將促進能源領域與其他領域的共同發展。此類數據主要來源于地理信息系統（geographic information system，GIS）、電網氣象信息系統、政府監管部門等。

此外，新型電力系統數據還可以依據時間維度分為歷史數據、在線量測數據、仿真推演數據、預測數據，依據數據結構分為結構化數據、非結構化數據、半結構化數據[6]。

1.2 新型電力系統數據特點

新型電力系統涉及企業和用戶眾多，且需要與其他能源系統和氣象、經濟等系統進行數據交互，是一個不間斷運行的龐大的動態時變系統?？傮w來看，新型電力數據具有維度高、規模數量級大、種類繁多、時間尺度多、耦合性強、安全性要求高等特點，具體表現如下。

1）數據的維度高、體量大且增長速度快。新型電力系統中關注的數據屬性增多，數據維度提高。時間上，數據采樣頻率逐漸提高，存儲的歷史數據量增長速度快[7]、時間跨度大?？臻g上，新型電力系統節點分布廣泛，測量單元配置增多，負荷終端、智能設備與集中控制系統構成了泛在的信息感知網絡，信息網與電網深度融合，數據體量迅速增長。

2）數據的種類多，數據來源廣泛、分布廣泛，數據結構多樣。新型電力系統中既包含連續-離散混合的電氣量數據，又包含電力市場交易、碳市場交易、氣象預報等數據，且會進一步向金融等相關領域擴張。新型電力系統中結構化數據、半結構化數據和非結構化數據并存，非結構化數據又包含文本、圖像、音頻、視頻等多種形態，且非結構化數據的比例持續增長。3）數據的時間尺度多、實時性要求高、變化速度快。新型電力系統數據涉及電磁暫態、機電暫態、穩態等多時間尺度數據，最小時間尺度為微秒級。光伏、風電等新能源波動性強、變化周期短，由廣域測量系統（wide area measurement system，WAMS）實時監測的其產生的動態數據變化速度快。

4）數據的耦合性強。一方面新型電力系統中電氣量變化受基爾霍夫定律、微分方程等物理規律約束；另一方面通信技術發展促進電網與信息網深度耦合，電力電子設備的接入帶來機電-電磁耦合，綜合能源系統的建設造成電網與其他能源網絡的耦合，新型電力系統數據之間的關聯復雜度進一步提升。

5）數據安全性要求高。廣泛互聯下的新型電力系統在數據采集和傳輸?shù)母鳝h(huán)節都存在潛在風險，如感知層設備被物理/遠程操控、網絡層受到分布式拒絕服務攻擊（distributed denial of service attack，DDoS）、平臺層遭受數據訪問權限篡改、應用層遭受漏洞攻擊等[8]。海量終端用戶的開放性接入給新型電力系統在終端身份真實性認證、數據真實性辨別等技術上帶來新的挑戰，同時用戶在數據隱私保護上的需求也使新型電力系統數據的安全性要求提高。

1.3 新型電力系統數據融合需求

整體來看，中國電力系統信息化程度越來越高，基本實現了數據信息的全覆蓋、全采集。但長期以來，由于業務壁壘、標準差異、新能源及電力電子設備接入等原因，內部各系統數據異構，缺乏有效共享互通，新型電力系統數據的綜合利用仍有很大發展空間。新型電力系統多源異構數據應用現存的主要挑戰如下。

1）新型電力系統各業務部門之間存在數據異構、數據標準不一致、數據交互接口不規范等問題，導致信息共享難以實現。

2）新型電力系統數據規模和數據類型越來越龐大，但是有價值的數據密度卻較低，系統內部存在較多冗余數據。

3）新型電力系統中半結構化數據和非結構化數據比例提高，對跨媒體的綜合數據融合的要求大大提高。

4）新型電力系統中，分布式電源、電力電子設備、智能家居和電動汽車等新型用電設備的廣泛接入使得網絡結構愈發復雜，監測對象也愈發多樣，物理實體與數據之間的準確配對難度提升。

5）新型電力系統中，對系統分析和管控的精確度有更高要求。傳統數據源較為單一的分析方法在故障分析、狀態感知、新能源出力預測、負荷預測和優化運行等方面存在局限性，因此需要發展新的基于多源數據融合的方法。

打通新型電力系統各業務壁壘，建立涵蓋調度域、營銷域、生產域、社會服務域等多領域的數據共享體系，提高多源異構數據融合技術在新型電力系統中的應用水平，對增強源網荷儲各環節的高精確性、高容錯性監測與控制，達到有效協同，實現新型電力系統全面可觀可控有重要意義。

2.新型電力系統多源異構數據融合技術

2.1 新型電力系統數據模型

建立統一的數學模型，實現對電網信息的抽象描述，是新型電力系統所有運行和管理系統數據交互的基礎。

國家電網有限公司基于數據共享交換，參考國際標準IEC 61970/61968/62325[9]，整合原有業務系統數據模型，構建了面向?qū)ο蠼５膰?guó)網企業公共數據模型（State Grid-common information model，SG-CIM）。SG-CIM模型對電網、設備、市場、產品、客戶、安全、資產等業務領域全覆蓋，且仍在根據業務發展的需求不斷更新，逐漸精細化，已成為電力物聯網數據中臺、業務中臺進行數據共享和業務協同的重要保障。

新型電力系統下，新一代調控平臺、電力交易平臺[10]等以SG-CIM為依據進行數據模型設計，基于公共語義標準構建涵蓋全業務要素的物理模型，并從中抽象得到實體、實體屬性、實體子類、實體關系等，再進一步演化得到數據倉庫和數據集市的邏輯模型、概念模型，以實現異構系統間的信息交互。

由于新型電力系統業務需求更新快，電網設備資源種類增長快，而SG-CIM仍然處于持續優化完善的階段，不同業務部門之間仍存在一些數據異構問題。有的學者提出了基于面向服務架構（service-oriented architecture，SOA）的電力大數據多源異構融合架構，將不同業務部門數據以統一標準和接口封裝為服務，通過調用服務完成不同需求，實現多源異構數據的融合。采用可擴展標記語言（XML）作為多源數據交換的標準格式，以解決不同系統數據編碼格式相異的問題。

面向新的業務需求，如新能源接入、智能電網拓?fù)鋱D數據庫存儲等，對統一數學模型進行擴展和更新仍需深入研究[11]，進一步解決信息孤島問題，提升新型電力系統分析管控能力。

2.2 多源異構數據融合技術的3個層級

在實現新型電力系統多源數據統一建模的基礎上，選擇合適的數據融合技術進一步處理。數據融合方法眾多，依據融合程度的不同通常分為數據級融合、特征級融合及決策級融合。融合的級別代表融合之前數據已經被處理的程度，對于一個給定的數據融合系統，其數據輸入可能涉及所有3個級別的數據。

1）數據級數據融合。直接使用多源數據進行關聯匹配，如圖2所示，也稱為像素級融合。融合的數據包括一維時間序列數據等。

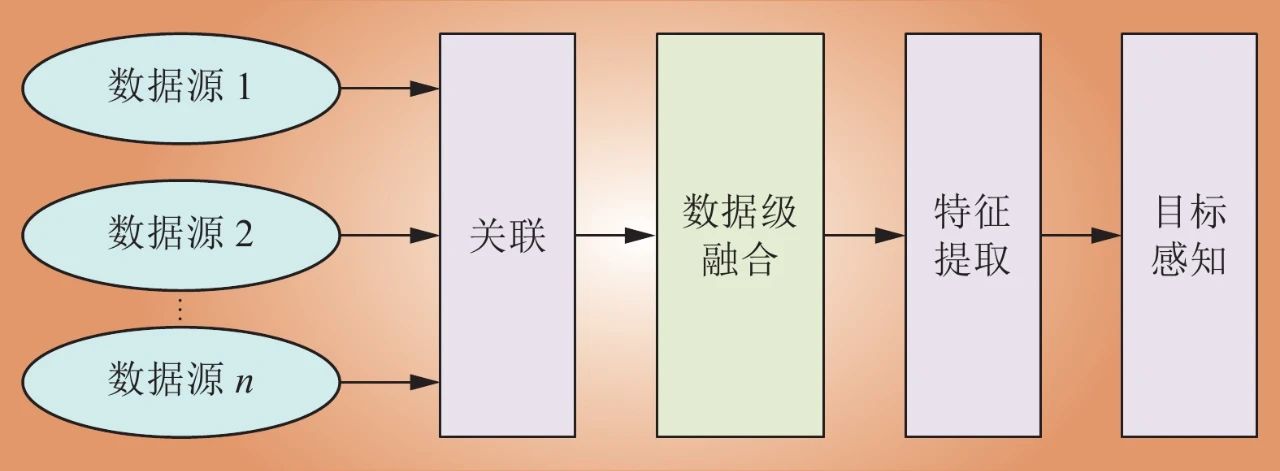

圖2 數據級融合示意

Fig.2 Schematic diagram of data-level fusion

2）特征級數據融合。單個數據源完成目標監測和特征提取，在此基礎上，對特征進行關聯融合，如圖3所示，一般將各個數據源獲得的特征矢量融合到一個綜合特征矢量中。

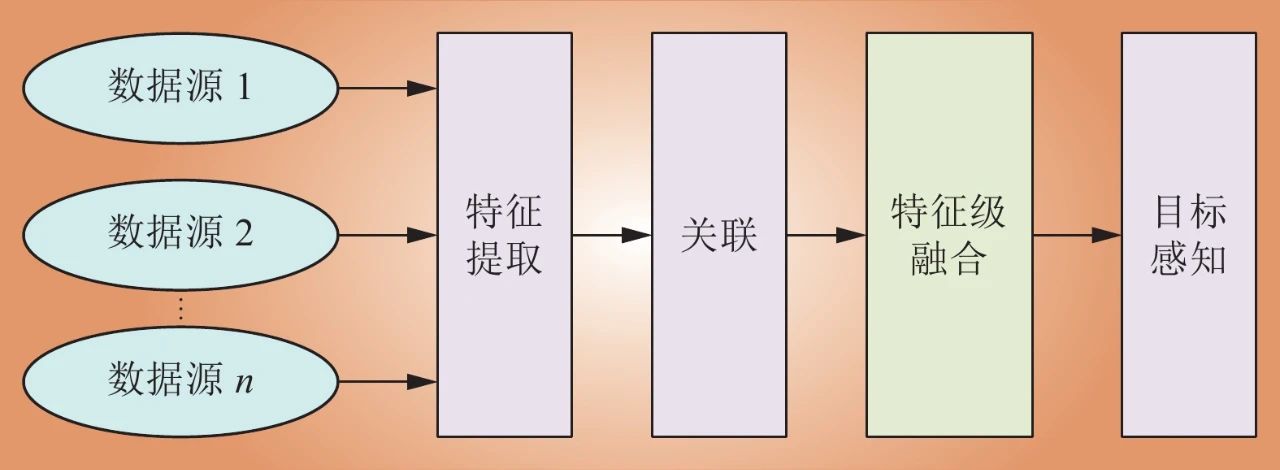

圖3 特征級融合示意

Fig.3 Schematic diagram of feature-level fusion

3）決策級數據融合。每個數據源先完成對目標的感知，然后經過融合進行完整的決策，如圖4所示。對一個目標來說，在進行最終決策前，至少有2個數據源對其進行了監測和感知。

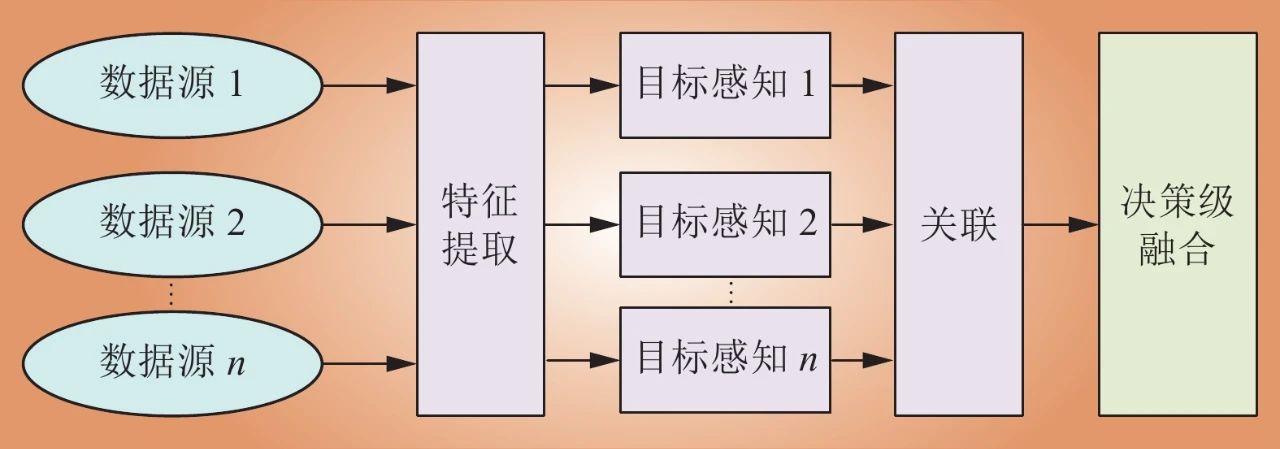

圖4 決策級融合示意

Fig.4 Schematic diagram of decision-level fusion

數據級、特征級、決策級數據融合的優點和局限如表1所示。

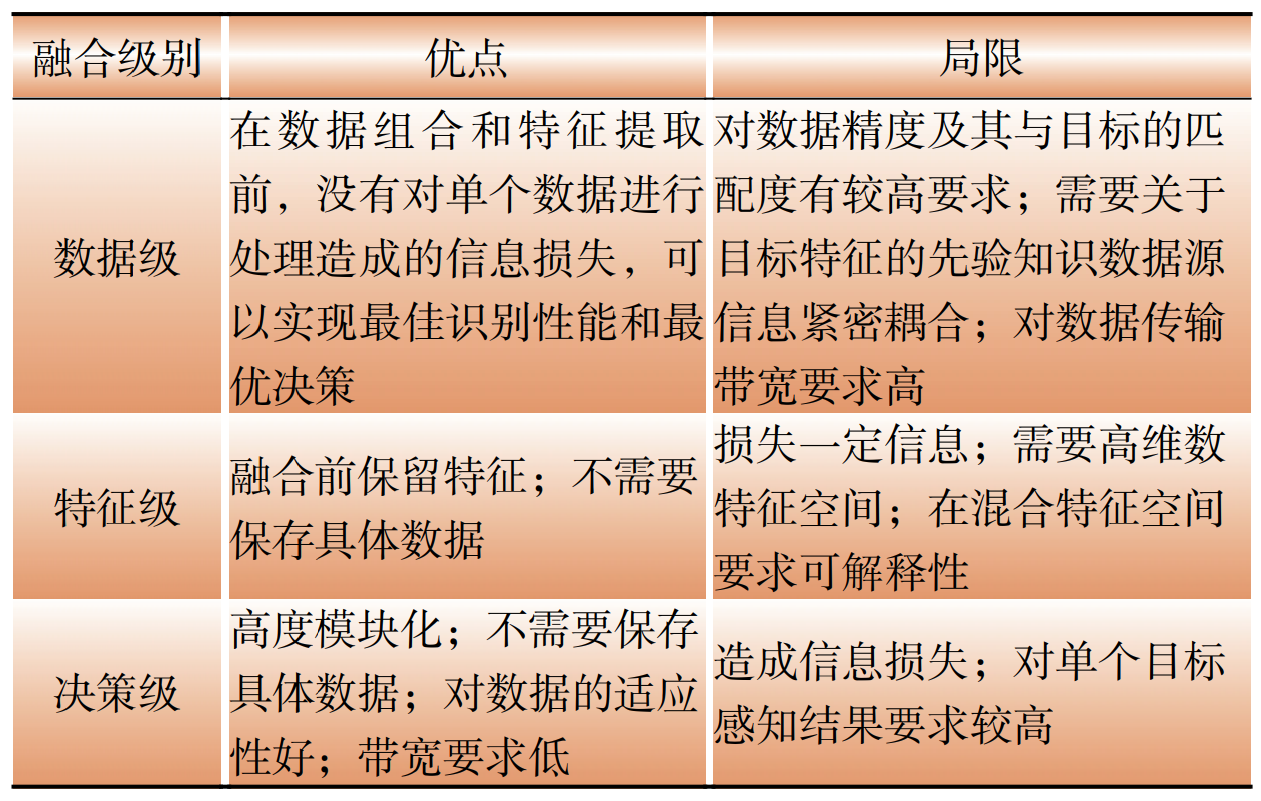

表1 3種融合方法優點及局限

Table 1 Advantages and limitations of three fusion methods

2.3 多源異構數據融合關鍵技術

新型電力系統多源數據融合技術大致可分為估計理論、概率與統計、信息論、人工智能算法四大類[12]。其中，估計理論中以加權平均法、最小二乘法、卡爾曼濾波算法、極大似然法、蒙特卡洛法為代表；概率與統計包含貝葉斯網絡、主成分分析、聚類分析等方法；信息論包含熵理論、信息測度等方法；人工智能算法包含粗糙集理論、D-S證據理論、隨機集理論、遺傳算法、神經網絡、支持向量機、深度學習、隨機矩陣?yán)碚摰确椒?。幾種典型的應用于新型電力系統的數據融合技術及其優缺點歸納如表2所示。

表2 典型數據融合技術及特點

Table 2 Typical data fusion technologies and characteristics

人工智能技術在新型電力系統數據融合領域得到了廣泛應用，是近幾年的熱門研究方向，以專家系統、模糊理論、人工神經網絡、遺傳算法以及D-S證據理論為代表，各融合技術的優點及局限如表3所示。

表3 人工智能數據融合技術及特點

Table 3 Artificial intelligence data fusion technology and characteristics

2.4 多源異構數據融合技術在新型電力系統中的應用

各種數據融合技術原理差異大，特點鮮明，因此有其分別適合的應用場景。

加權平均法和卡爾曼濾波算法均為數據級融合算法，常用于對多源同構數據（如電力設備監測參數）的融合，可以解決對同一個目標的監測數據的數據沖突或冗余問題。加權平均算法簡單、實時，常用于從多個沖突值中甄別真值[11]，而卡爾曼濾波算法則因?yàn)榫哂羞f推更新特性，更擅長動態環境中的冗余數據融合。

聚類算法適用于數據的預處理，進行數據級融合對原始數據分類，不需要事先對輸入數據給出分類標準，即可以自動無監督學習，但輸入數據維度較高時會導致運算復雜度大大提升。貝葉斯網絡則可以解決含不確定性的數據融合問題，常用于特征級融合和決策級融合，但要求輸入數據靜態且需要滿足概率分布。

人工智能算法主要運用于特征級融合和決策級融合，對輸入數據的包容度高。專家系統和模糊理論都需要依靠經驗知識建立知識庫，在故障診斷領域應用較多，其中模糊理論更適合于處理不確定性問題。而相比于專家系統和模糊理論著重使用人類經驗知識，人工神經網絡等機器學習算法則更注重使用統計機制，不需要輸入人類經驗知識即可自動學習，常用于負荷預測、新能源出力預測等場景。遺傳算法模擬生物遺傳、自然選擇和進化搜索最優解，適用于優化求解等場景。D-S證據理論是對貝葉斯推理方法的推廣，可以解決不確定性問題，不同于貝葉斯估計需要知道先驗概率，D-S證據理論可以在信息缺乏的情況下進行融合，具有直接表達不確定性的能力，一般用于故障診斷、狀態評估等場景。

在新型電力系統實際場景應用中，應該綜合考慮數據源質量、數據源類型、融合感知目標類型、融合目標精度、系統數據傳輸能力等方面確定數據融合層級及具體融合技術。

3.新型電力系統典型場景的數據融合技術展望

3.1 輸配協同應用數據融合

隨著工業化水平不斷提高，電網規模不斷擴大，分布式電源和儲能廣泛接入，電網運行方式日趨復雜，配電網的主動性不斷增強，雙向功率流動使得輸配電網之間的聯系和耦合程度愈發緊密，輸配協同一體化應用已經成為近年來的研究熱點。

輸配協同的主要目標為，有效協調控制分布在輸電網和配電網中的資源，保障輸配電網整體的安全、經濟、高效運行，涉及調度控制、安全評估等多方面應用的協調。

建立輸配電網統一模型，打通輸配網信息交互壁壘，是輸配電網協同分析的技術基礎。輸電網自動化系統和配電網自動化系統只對其管轄的內部網絡進行建模，對外部網絡則采用理想化的等值建模[13]，兩者都是基于IEC 61970/61968標準建立的公共模型，但是同一個設備在不同系統中可能存在不同的命名方式，因此需要在輸配電網之間對邊界模型進行匹配。

在統一建模的基礎上，多源異構數據融合技術在輸配協同潮流計算、輸配協同優化調度、輸配協同規劃、輸配網狀態估計、輸配協同故障處置等方面得到了應用。其中，輸配協同故障診斷及響應為數據融合技術在輸配協同中的主要應用方向，相關輸入數據、融合目標、常見技術等歸納如表4所示。

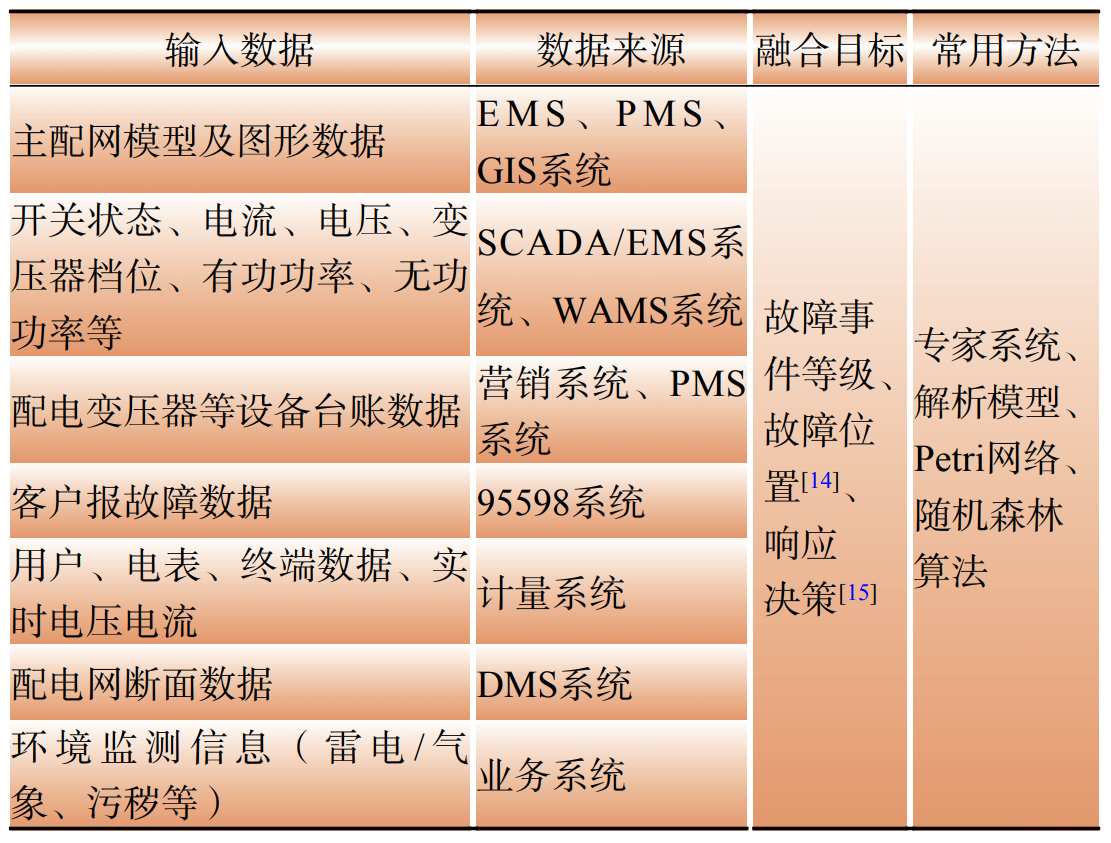

表4 輸配協同故障處置數據需求及融合目標、方法

Table 4 Data requirements, fusion objectives and methods for collaborative fault handling of transmission and distribution networks

輸配協同故障診斷一般涉及來自能量管理系統(energy management system，EMS)、配電網管理系統(distribution management system，DMS)、地理信息系統（GIS）、營銷系統、95598系統等的多源數據。文獻[14]指出了專家系統診斷速度慢、知識庫維護困難等瓶頸問題，基于解析模型和Petri網絡，提出了一種融合電網運行數據、設備狀態數據、環境監測數據的故障診斷技術，將故障診斷轉化為了優化問題。針對故障后的響應決策，文獻[15]提出了一種基于數據挖掘的輸配網一體化事故響應決策方法，融合電網拓?fù)浣Y(jié)構、運行狀態、負荷預測、氣象等數據，通過隨機森林算法建立了故障響應規則庫，實現了在線決策匹配的事故后快速響應。

隨著中國新型電力系統建設，電源結構、負荷特性發生改變，電網正從單向逐級輸電為主的傳統電力系統向交直流混聯大電網演變。建立“電網一張圖”，進行輸配協同分析，已成為拓展電力平衡保障體系的關鍵問題。

同時，電網運行數據量呈幾何級數增長，數據結構愈發復雜，傳統關系型數據庫顯著不適應，出現多條路徑查詢難、數據庫擴展難等問題，電網企業大數據處理能力不足的問題日益突出[16]。

為適應新型電力系統大規模、復雜網絡結構的高并發實時分析計算要求，亟須開拓新的數據庫結構。圖數據庫是一種用“節點” 表示實體、“邊” 表示關聯關系，可以實現對海量復雜關聯關系數據進行分布式存儲和并行處理的數據庫[17]。而若把電網物理設備作為節點，線路和物理設備之間的連接關系作為邊，則可看作為一個天然的圖數據模型。

利用圖計算技術，可以解決新型電力系統多源信息管理在數據融合、復雜關聯分析等方面的性能問題[18]，提升在線狀態評估、潮流計算和預想故障分析等的計算效率，成為解決電網全局在線仿真分析和控制策略研究的新方案。

3.2 源-網-荷-儲協同數據融合

新型電力系統中參與電量平衡和經濟交易的主體增多，電源側、電網側和負荷側的多樣化可控資源為系統靈活調控提供了基礎，也為源網荷儲深度融合協同提出了挑戰。

由于可再生能源出力具有波動性、間歇性和不確定性，在以集中電站形式接入電網或大規模分散形式接入電網2種情況下，均會對電網的運行安全性和經濟性帶來一定的不利影響，如造成電壓波動、線路損耗提高等。同時，新型電力系統中用戶靈活性提高，分布式儲能技術發展，電源側和負荷側的雙向互補能力提升，可控負荷及分布式儲能成為新的促進清潔能源消納的有力工具。

為促進源網荷儲各環節的深度互動，傳統僅考慮電源、輸電網或配電網的規劃方法不再適用，源網荷儲多主體協同規劃已成為新的發展方向[19]。源網荷儲協同規劃應充分考慮新能源的出力特點及不確定性、負荷特點及差異性以及分布式儲能和可控負荷對可再生能源的消納能力，融合源網荷儲多側數據，得出各類資源的優化配置方案。

源網荷儲協同規劃的目標以最大化經濟效益為主，通過主成分分析、聚類算法[20]等對新能源海量數據進行場景劃分和聚類降維，所涉及的輸入數據、融合目標及常用方法如表5所示。

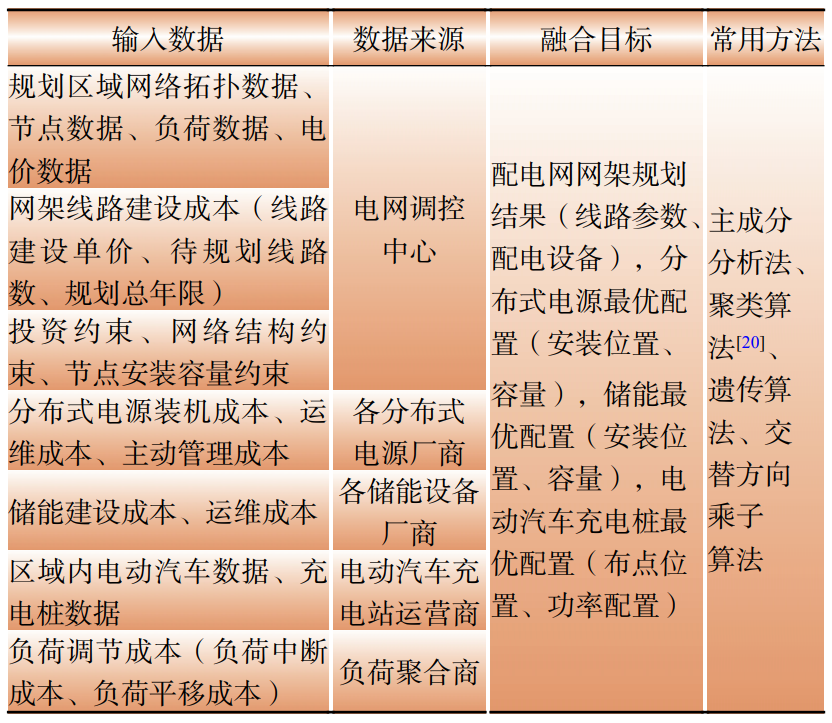

表5 源網荷儲協同規劃的數據需求及融合目標、方法

Table 5 Data requirements, fusion objectives and methods for source-grid-load-storage collaborative planning

為促進新能源消納，解決新能源出力隨機性疊加負荷波動性為電網運行管控帶來的挑戰，提升新型電力系統運行效益，源網荷儲協同優化運行技術在近年來得到了廣泛研究。綜合考慮各方經濟效益、系統運行要求、碳排放要求，進行源網荷儲協同優化，實現電網高效調控、源荷儲靈活互補運行，涉及的輸入數據、融合目標及常用方法[21-23]如表6所示。

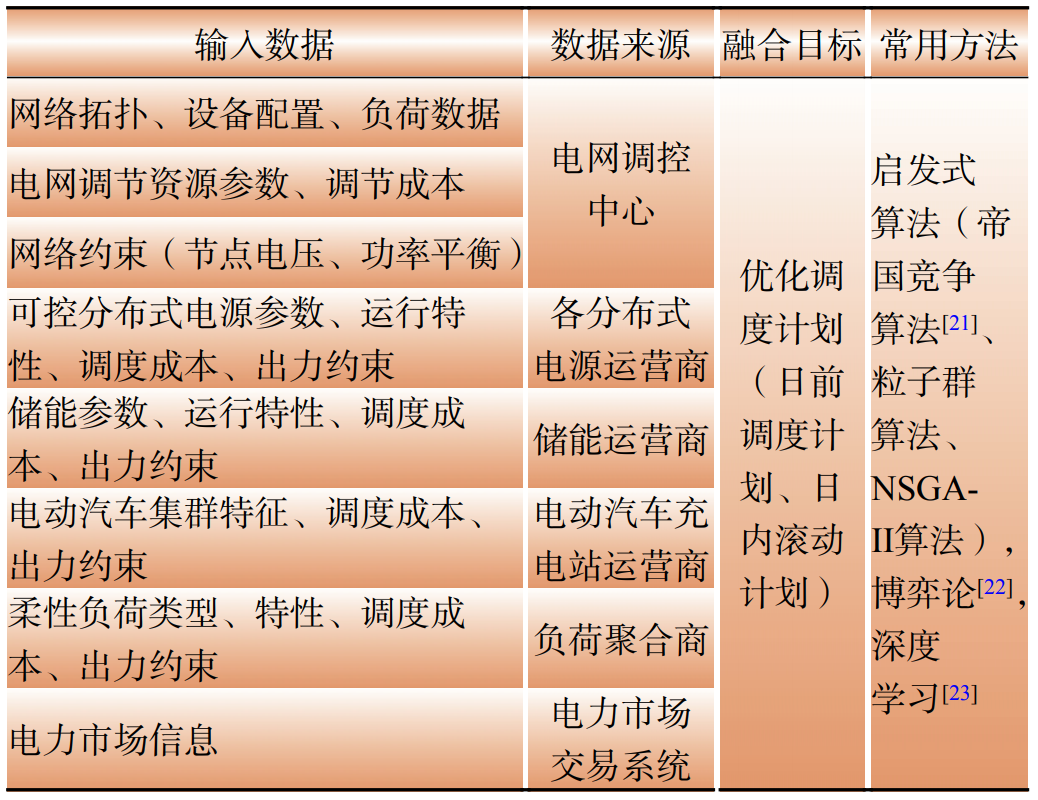

表6 源網荷儲協同優化運行的數據需求及融合目標、方法

Table 6 Data requirements, fusion objectives and methods for source-grid-load-storage collaborative optimization

隨著“雙碳”目標的推進，以光伏、風電為代表的新能源在新型電力系統中比重不斷提升，為改善其波動性對電網安全穩定運行的影響，源網荷儲一體化協同發展及管理已成為大勢所趨。

在現有電力中長期市場、現貨市場、輔助服務市場的基礎上，需進一步完善電力市場功能體系，為電源側、負荷側、儲能側等市場主體提供全面開放的交易途徑，進一步對市場準入、交易時序、定價機制等進行研究，通過價格激發用戶側靈活調節潛力，引導分布式能源、可調負荷、新能源汽車、儲能等多向互動、靈活調節，參與市場交易及承擔調峰、調壓等輔助服務。

源網荷儲協同體系一般從系統運行安全性和經濟性2方面評估，典型指標包含系統能源互補性、能源供應不足率、清潔能源消納率等，而對于環境效益和社會效益的考慮相對較少[24]。為實現“雙碳”目標，未來在源網荷儲協同規劃及優化運行等方面，將加入更多對環境保護的考慮，典型指標為碳排放水平，因此仍需進一步研究源網荷儲各類資源的碳排放表征機理，如光伏和風電等分布式發電設備碳水平評估、碳捕集燃煤電廠運行特性、電動汽車靈活調控對降低碳排放的貢獻能力等。

新型電力系統中源網荷儲數據量龐大，系統調控場景復雜多變，對數據聚合、篩選、融合效率提出了新的要求，傳統數據融合技術和優化算法難以高效應對高維度、時變海量數據，人工智能技術將成為實現源網荷儲協同管理的核心支撐技術[25]。進一步將人工智能技術運用于源網荷儲協同建模、推演、優化等各方面，將提高電力系統數據融合效率，提升源網荷儲協同運行分析管控能力。

3.3 虛擬電廠數據融合

新型電力系統中新能源的滲透率不斷提高，而新能源呈現總體數量多、空間分散廣、單點容量小、特性差異大[26]的特點，大大增加了電網的集中調控難度。虛擬電廠通過對分布式電源、儲能、蓄熱、工商業負荷等可調節資源進行聚合建模、調控優化，可以提高新型電力系統的靈活調控能力。

虛擬電廠涉及的數據涵蓋分布式電源、用戶、電力市場等多源信息[27]，數據種類豐富、結構復雜，且存在于不同的企業系統、軟件生態中，因此數據融合技術已成為支撐虛擬電廠高效運行的關鍵技術。

可調節資源的聚合建模，即基于物理模型形成海量資源對象的數字化表征，以實現分布式資源的動態接入與拓展[28]，是虛擬電廠參與電網調控的基礎。常用數據融合方法有加權平均法、聚類分析法[29]，通過得到不同可調節資源運行特性的動態包絡，建立類似傳統發電廠的等值模型，涉及的輸入數據和融合目標如表7所示。

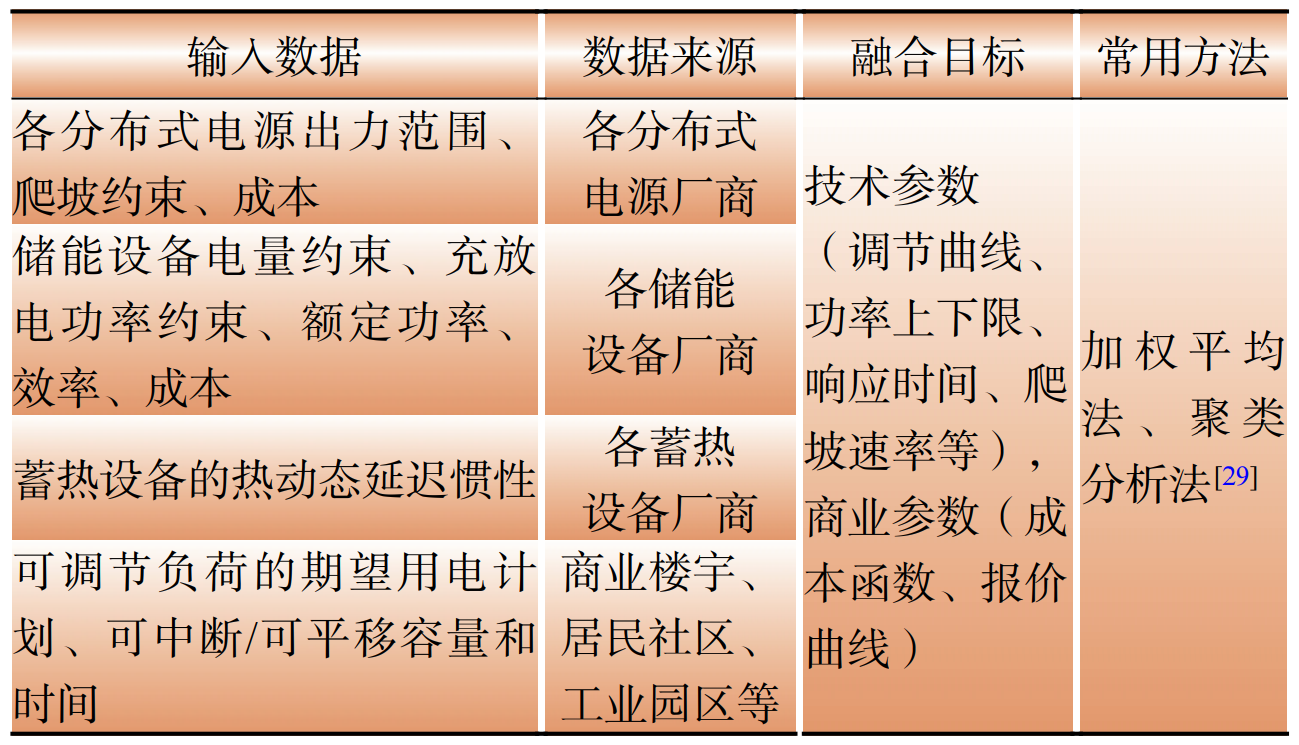

表7 虛擬電廠聚合建模的數據需求及融合目標、方法

Table 7 Data requirements, fusion objectives and methods for virtual power plant aggregation modeling

在完成內部資源聚合建模的基礎上，虛擬電廠將綜合考慮電力系統運行要求以及電力市場規則等信息，參與電力系統運行調控、電力市場交易以及輔助服務交易，采用的數據融合技術以人工智能技術為主[30]，如表8所示。

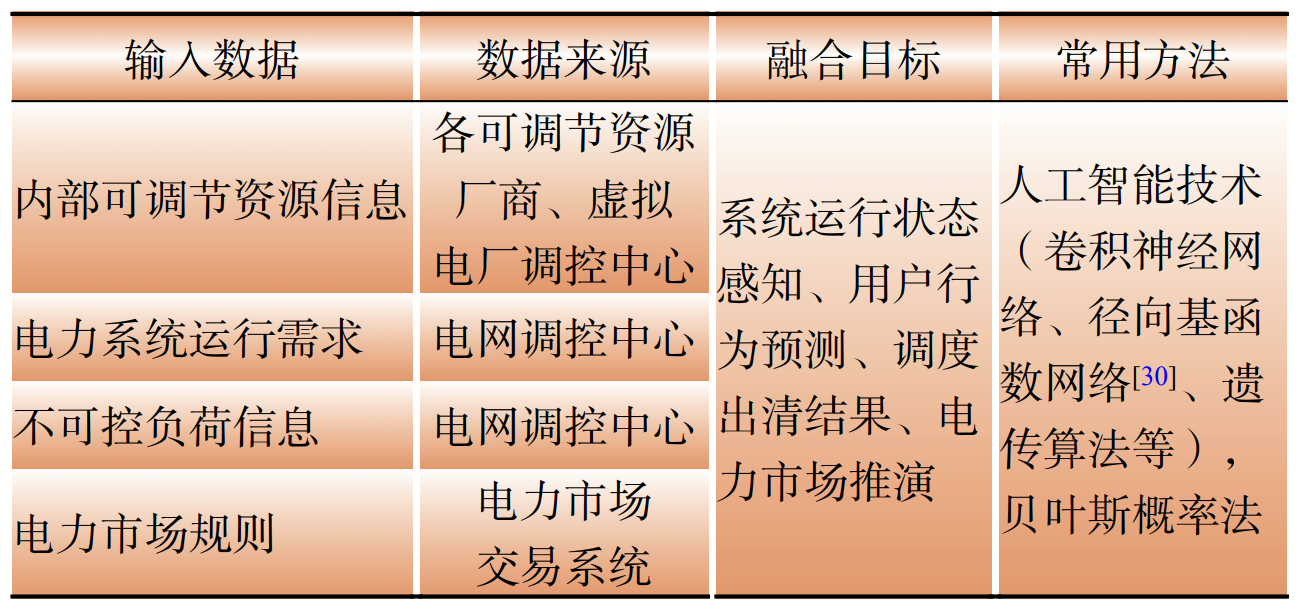

表8 虛擬電廠參與調控與交易的數據需求及融合目標、方法

Table 8 Data requirements, fusion objectives and methods for virtual power plants participating in regulation and trading

虛擬電廠作為內部分布式資源的聚合代理，參與多利益主體的電力市場交易，利用靈活性資源為系統安全穩定運行提供技術支撐的同時試圖獲取最大的收益。

隨著新型電力系統的發展，可調控分布式資源不斷增長，電力市場交易互動關系逐漸復雜，競爭愈發激烈。虛擬電廠面臨著難以獲取市場交易全局信息、難以取得運營代理信任等問題[31]。電力市場信息的公開公正監管、虛擬電廠在商業模式下的多元主體信息共享、內部源荷儲聚合商的個人報價隱私保護是促進虛擬電廠應用規模擴大的重點問題。

近年來，區塊鏈技術因其具有數據難以篡改和去中心化的特點，在數字貨幣領域得到了快速發展，在虛擬電廠領域也得到了一定應用。隨著電力市場改革不斷推進，區塊鏈技術有待在虛擬電廠中得到更深入的研究，通過加密存儲機制、共識機制及智能合約機制[32]，為虛擬電廠外部市場交易提供了安全可靠的環境，同時保障虛擬電廠內部交易環境公開透明且所有參與方的市場地位平等，打破數據壁壘，解決交易參與方之間的信任問題。

3.4 多元負荷數據融合

為提高能源系統運行靈活性，提高能源利用效率，減輕環境壓力，綜合能源系統建設已經成為能源轉型過程中的重要部分。不同于傳統電力系統與天然氣系統、熱力系統分開獨立規劃運行，新型電力系統與其他類型能源之間的耦合更加緊密[33]。

綜合能源系統的發展為新型電力系統的管理運行提供了豐富的數據，同時也對需求側管理提出了更高的要求，精確、實時、智能、可靠的多元負荷建模分析及預測已成為新型電力系統能源交易、優化調度前關鍵的一環。

冷、熱、電、氣多元負荷具有較強的隨機性和不確定性，易受天氣、市場等因素的影響，進行新型電力系統需求側管理時應充分考慮各類負荷之間的耦合關系以及外界條件對多元負荷的影響，把握各類負荷的波動規律，建立精確的多元負荷綜合模型。

由于不同的能源系統通過能量轉換設備以能量流方式相互耦合，如熱電聯產機組將天然氣轉化為電和熱，電鍋爐將電能轉換為熱能，燃?xì)忮仩t將天然氣轉換為熱能，以及電轉氣技術將電能轉化為天然氣等，大量的能量轉換耦合信息存在于新型電力系統數據中，且很難通過傳統數學解析方法提取這些能量轉換特征，因此多元負荷建模分析多采用人工智能技術進行感知建模[34]，常見數據需求及融合方法如表9所示。

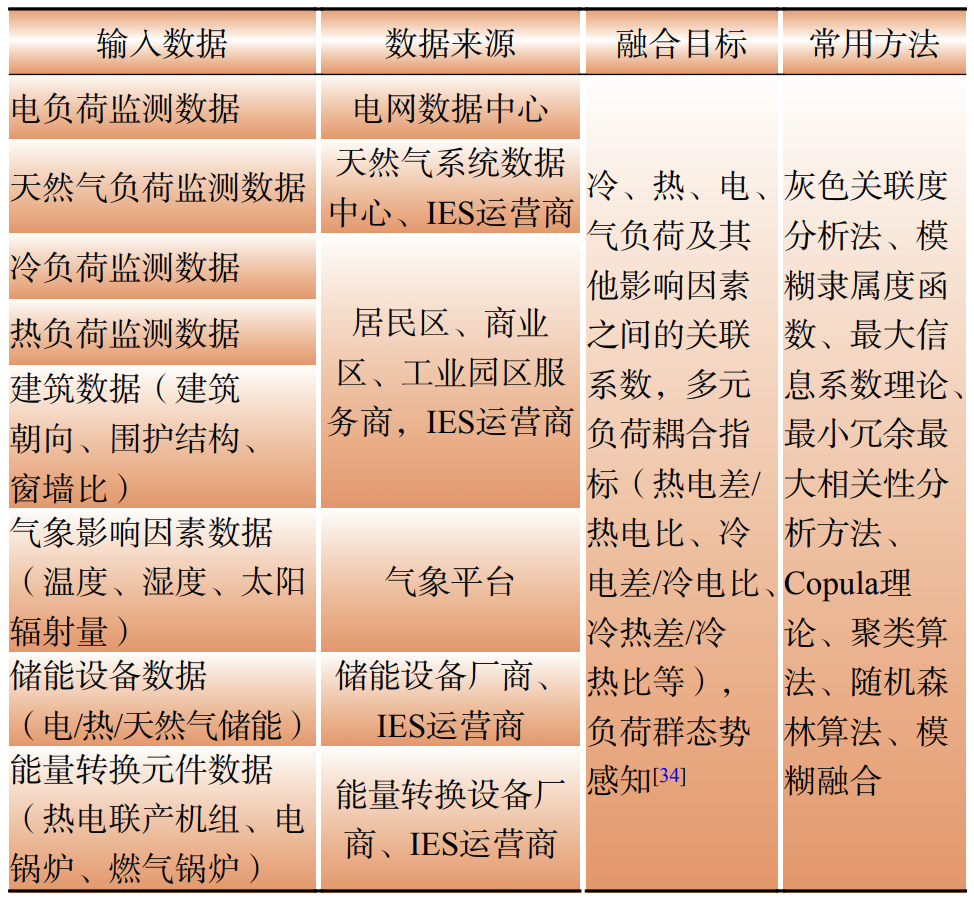

表9 多元負荷建模分析的數據需求及融合目標、方法

Table 9 Data requirements, fusion objectives and methods for multi-type loads modeling analysis

負荷預測分為傳統方法和機器學習方法，其中傳統方法以時間序列法、回歸分析法為代表[35]，但由于需要建立精確的數學模型，在面對耦合關系復雜的多元負荷時應用難度較大。機器學習方法以深度學習為代表，因不需要建立精確數學模型，且擅長處理非線性關系，可以通過多層映射，自動學習海量數據中蘊含的抽象特征，已成為近年來多元負荷預測領域的熱門研究對象。多元負荷預測的數據需求及融合方法[33,35-37]如表10所示。

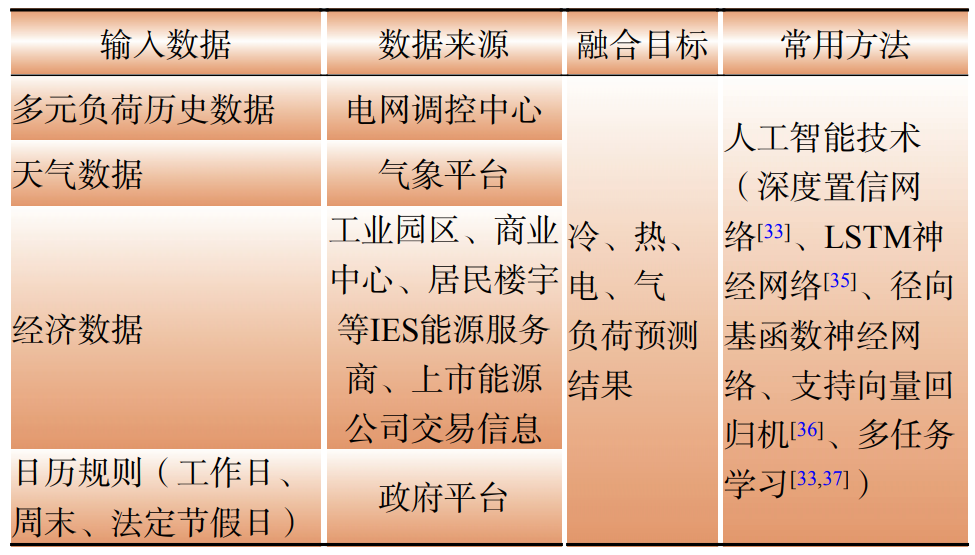

表10 多元負荷預測的數據需求及融合目標、方法

Table 10 Data requirement, fusion objectives and methods for multi-type loads forecasting

多元負荷預測方法大致可分為2類[38]：1）多元負荷單一預測，以一種負荷為預測對象，將其他類型負荷和影響因素作為特征變量進行單獨預測，對多種負荷建立多個預測模型。該方法常用長短期記憶網絡(long short term memory，LSTM)、徑向基函數神經網絡等機器學習方法，當輸入數據維度較少時效果較好，但是參數調節難度和訓練時間會隨著影響因素維度增加而提高。2）多元負荷聯合預測，以多種負荷為預測對象，將影響因素作為特征變量，同時對多元負荷進行預測。該方法常先使用機器學習等方法進行預測子任務，再通過多任務學習[33,37]對多元負荷間的耦合信息進行學習得出綜合預測，模型復雜度較低，預測實時性較好，精度較高。

由于需求側多元可控負荷不斷增加，傳統的以“供隨需動”為原則的電能供給模式正在逐漸轉變?yōu)樵春呻p向互動模式。通過靈活管控需求側多元負荷，可以實現短期功率調節、中長期能量平衡以及突發災害下應急響應[39]。多元負荷靈活調控對平抑分布式新能源出力波動、提升系統靈活性、改善系統運行的安全性和經濟性有重要意義，其數據需求及融合方法如表11所示。

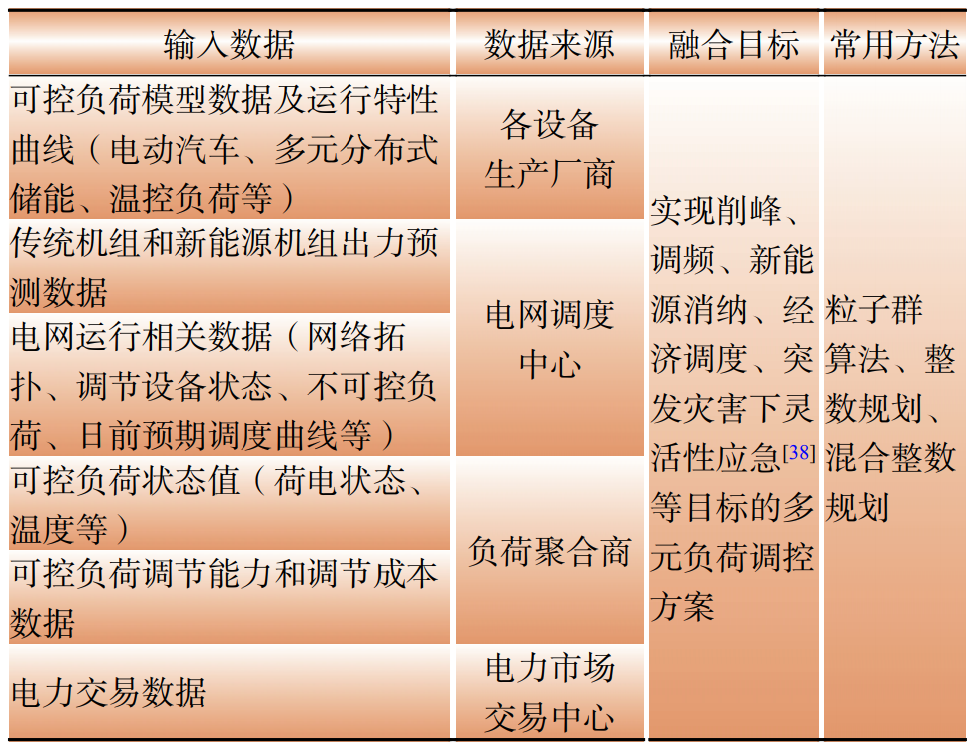

表11 多元負荷靈活調控的數據需求及融合目標、方法

Table 11 Data requirements, fusion objectives and methods for flexible regulation of multi-type loads

綜合能源系統中電、氣、熱、冷多元負荷在監視量測與供需平衡管理上的時間要求不同，從秒級至小時級的多時間尺度的數據信息廣泛存在于新型電力系統數據庫中，對數據對齊、數據填補等技術提出了新的挑戰。

一方面，因不同類型來源的量測數據在數據成分、數據精度、時標信息和采集頻率等方面存在差異，在進行數據融合處理時需要首先選擇基準數據源，一般為帶有精確時標信息的數據源，然后將其余類型的數據與其進行數據對齊，以保證用于后續分析的數據在相同時間斷面下?；鶞?zhǔn)數據源的選取規則有待進一步研究完善；另一方面，針對采樣頻率低的數據在大量時間斷面與采樣頻率高的數據無法對應的問題，需要通過合適的方法進行補全，以提高多元負荷數據的冗余度。常用方法為插值法，未來有望更多與人工智能技術相結合，通過大數據分析提取負荷特征，從而進行負荷預測與數據填補。

3.5 電碳市場交易數據融合

為實現“雙碳”目標，推動綠色發展，碳市場已經成為控制溫室氣體排放的政策工具。2017年底全國碳排放交易體系完成總體設計并正式啟動，2021 年7月，全國碳市場上線交易正式啟動，截至2021 年底，全國碳市場碳排放配額（Chinese emission allowances，CEA）累計成交量達1.79億t，成交額達76.84億元[40]。

電力在終端能源消費中占比最大，電力系統大數據具有覆蓋廣泛、實時性好、精準性好的優點，因此在碳排放核算中具有重要價值。國家發展改革委《全國碳排放權交易市場建設方案（電力行業）》[41]明確指出，碳市場的建設將以發電行業為突破口，逐步擴大市場覆蓋范圍。

近年來，電網企業與政府積極開展了電碳指數、電碳生態地圖等研究。電碳指數，即每耗電1 kW·h所對應的碳排放量，其數值的準確核算是引導用戶有序用電、引導低碳電力多生產、促進清潔能源消納、降低碳排放的基礎。電碳指數核算需要融合電網、各類企業的多方數據，具體數據需求及融合目標、方法如表12所示。

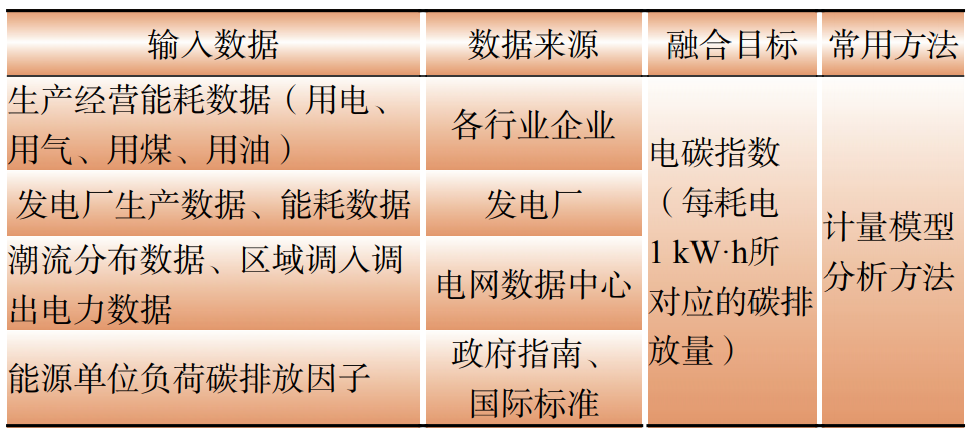

表12 電碳指數核算的數據需求及融合目標、方法

Table 12 Data requirements, fusion objectives and methods for electric carbon index accounting

碳交易是指通過市場對碳排放權進行交易從而控制二氧化碳排放的交易機制[42]。近年來，在電力市場交易或綜合能源系統交易中引入碳交易，構建綜合低碳經濟調度模型已有相關文獻研究，做法主要為在傳統優化目標函數上增加碳交易成本和新能源及電轉氣碳減排激勵成本[43]，以達到兼顧環境保護和經濟性，激勵發電企業自主減排的目的。

電碳市場交易涉及數據種類眾多，包含各電廠碳排放配額、碳排放量-出力曲線、碳排放權價格、機組及耦合元件信息、電網-天然氣網-熱網運行約束[44]等信息，常采用啟發式算法進行數據融合求解，如表13所示。

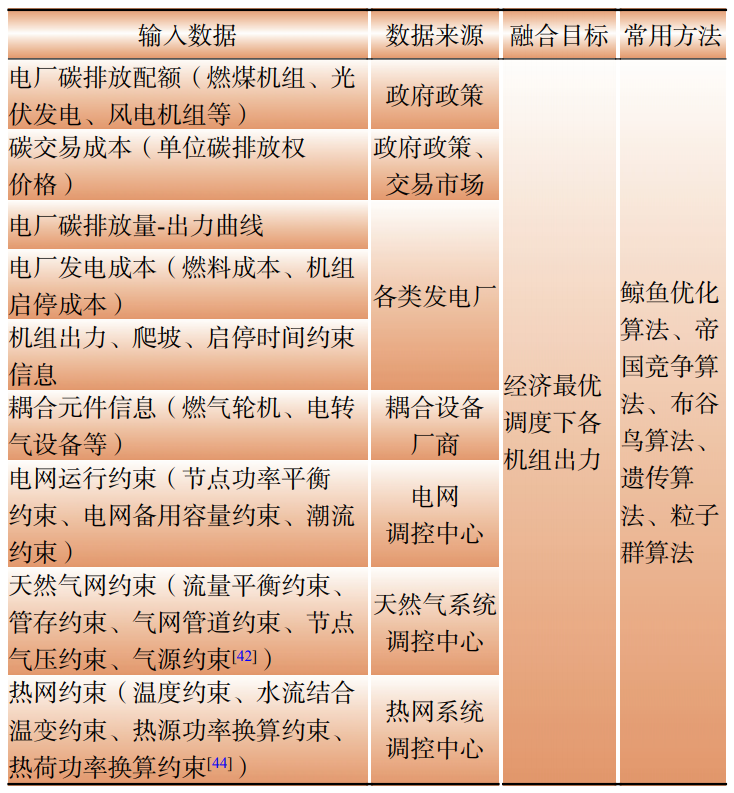

表13 電碳交易的數據需求及融合目標、方法

Table 13 Data requirements，fusion objectives and methods for electricity-carbon trading

碳計量與碳監測技術是電碳交易的基礎支撐，由于電力行業的直接碳排放主要來自發電環節，從發電側碳排放進行碳計量已經得到了較多的研究，技術較為成熟。

同時，雖然電能的傳輸和配用過程中不產生碳排放，但是由于電能不能大規模儲存，電力系統需嚴格滿足實時供需平衡，用戶側也應承擔電力系統碳排放責任。為了推動電力系統低碳化改革，電力系統碳計量須進一步擴展至線路側和負荷側，實現電力系統全環節碳排放責任分?jǐn)?span style="font-size: 13.5px; line-height: 0; position: relative; vertical-align: baseline; top: -0.5em;">[45]。

未來，碳流分析將從電力系統內部出發，與潮流分析相結合，通過引入碳流率、節點碳勢、節點碳排放強度等概念，將發電廠碳排放根據各節點負荷和各支路功率進行公平分?jǐn)?，分析電力系統全環節碳排放分布規律，實現碳流準確追蹤和定位，從而完善碳交易市場建設，促進電力低碳發展。

4.結語

隨著新型電力系統的建設，各類新能源、新設備以及多元負荷大規模接入，各類市場主體廣泛參與，大大提高了電力數據的規模和復雜度，既為新型電力系統數據融合提供了數據基礎，也給新型電力系統數據集成和應用帶來了挑戰。

本文從新型電力系統數據特征出發，分析了新型電力系統的數據融合需求。對新型電力系統數據模型進行了介紹，對多源異構數據融合技術的層級劃分及各類技術的優缺點進行了分析，指出在實際應用中應綜合考慮數據源的類型和質量、融合目標的類型和精度要求、系統數據傳輸能力等選擇融合方法。從輸配協同、源網荷儲協同、虛擬電廠、多元負荷、電碳市場交易5個典型場景分別歸納了不同場景數據融合時的輸入數據及其來源、融合目標、常見方法及未來研究重點與難點。

新型電力系統數據融合技術仍有廣闊的發展空間，未來需要繼續深入研究的問題包括以下幾點。

1）數據匯集方面，新型電力系統內部各業務部門之間、新型電力系統與其他能源系統之間如何建立統一數據標準，完善數據接口，實現互聯共享，有待進一步研究。

2）數據融合技術方面，數據融合技術種類眾多，如何選擇最為高效、準確的融合方法有待研究，融合模型準確性評估方法有待研究。

3）數據融合方案方面，現有融合方案大多為對實際監測數據的融合，隨著數字孿生等新型電力系統數字化技術的發展，虛實數據的融合有廣泛的應用前景。

此外，本文主要對新型電力系統數據融合的具體算法技術進行了歸納，新型電力系統全域感知物聯、高效信息通信、海量數據存儲及管理也是新型電力系統數據融合的重要環節。
