在循環流化床鍋爐中，返料器至關重要，主要作用是將分離器分離的大量高溫物料送回爐膛，以保持穩定的床溫和物料流化。返料器可調控物料循環量，改變爐膛物料濃度分布，影響燃燒、傳熱和脫硫。在實際生產過程中，返料器內工作環境溫度高、灰量大，極容易出現磨損嚴重、澆注料脫落或開裂、回料堵塞、二次燃燒結焦以及殼體超溫等問題，眾多學者對此進行了分析。方玉濤等分析了130t/h循環流化床鍋爐返料堵塞后返料灰結塊的現象，得出更換與設計規格不同的返料組件會影響返料器運行，同時石灰石的大量添加導致循環灰流動性變差易結塊。孫力等發現某循環流化床鍋爐分離器溫度高導致上部結焦，且風室壓力、料腿壓力異常，分析得出煤泥后燃導致分離器內煙氣物料超溫結焦，焦塊積存在返料器造成堵塞。吳相朝等報道了150MW、350MW循環流化床鍋爐返料器振動的現象，認為主要是返料器結構導致的返料不穩定和運行上風機壓力和流量變化引起返料器內物料的脈動。譚波等分析了75t/h高倍率煤泥循環流化床鍋爐立管結渣現象，認為未然煤泥團在立管燃燒導致溫度升高至900℃以上，同時循環灰中較高CaO含量有顯著助熔作用，二者綜合導致結渣。寧顯勇發現某150t/h循環流化床鍋爐返料風室壓力、各料腿壓力以及返料風量異常，分析得出這是由中心筒變形、返料器澆注料脫落、部分風帽堵塞、矮墻損壞及返料風室有大量積灰綜合所致。由上可看出返料器的故障基本是返料異?；蚍盗隙氯穑\(yùn)行中呈現的現象和原因有所差異。

本文以某超臨界循環流化床鍋爐1號返料器為例，通過對返料器殼體超溫的情況分析，結合停爐后實地檢查，得出超溫原因?yàn)榉盗掀髂突鸩牧祥_裂返料灰竄入殼體導致其超溫?zé)t，并對殼體燒紅的期間的運行調整參數進行了分析研究，豐富完善了對返料器故障不同呈現形式的認識。

1 鍋爐設備介紹

1.1 鍋爐簡介

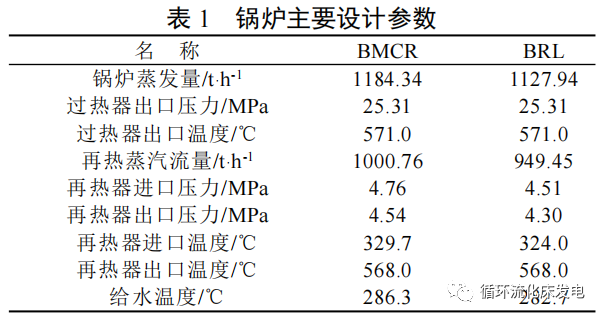

鍋爐型號DG1184/25.31-Ⅱ1，與350MW超臨界汽輪發電機組配套，鍋爐主要參數見表1。

鍋爐為超臨界參數變壓運行直流爐，單爐膛、半露天M型布置、平衡通風、一次中間再熱、固態排渣、水冷滾筒式冷渣器、循環流化床燃燒方式，采用高溫冷卻式旋風分離器進行氣固分離，鍋爐整體為全鋼架結構，整體支吊在鍋爐鋼架上。

1.2 返料器簡介

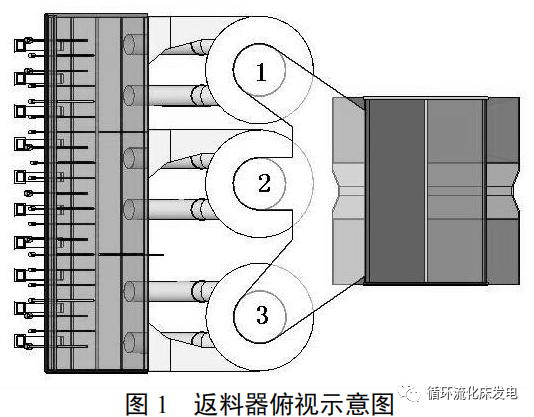

3臺冷卻式旋風分離器布置在爐膛后墻的鋼架內，在每個旋風分離器下方各布置1臺返料器，返料器為一分為二結構，返料器俯視示意圖見圖1。每個旋風分離器分離下來的物料經兩個回料腿直接返回爐膛，從而實現循環燃燒。

返料器內部耐磨耐火材料分為三層，最里層為硅酸鈣板，主要起到保溫作用，降低返料器外表溫度；中間層為絕熱材料；最外層為耐磨澆注料。

2 返料器殼體超溫?zé)t現象

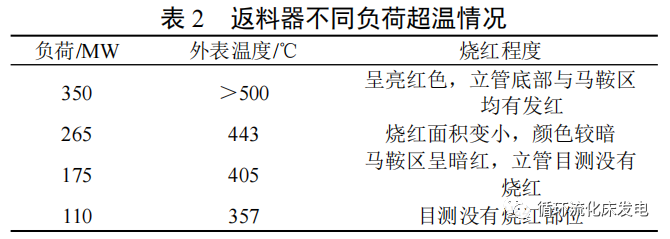

機組運行中發現1號返料器殼體鋼板超溫，具體位置為立管最底部和“一分二”馬鞍處，可見外殼燒紅面積約3㎡。超溫?zé)t的面積和殼體溫度隨著負荷的增加而增加，燒紅程度也逐漸變化，見表2所示。

3 返料器在線調整

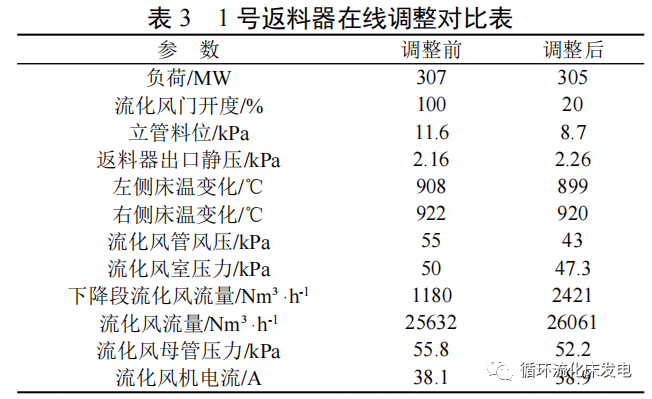

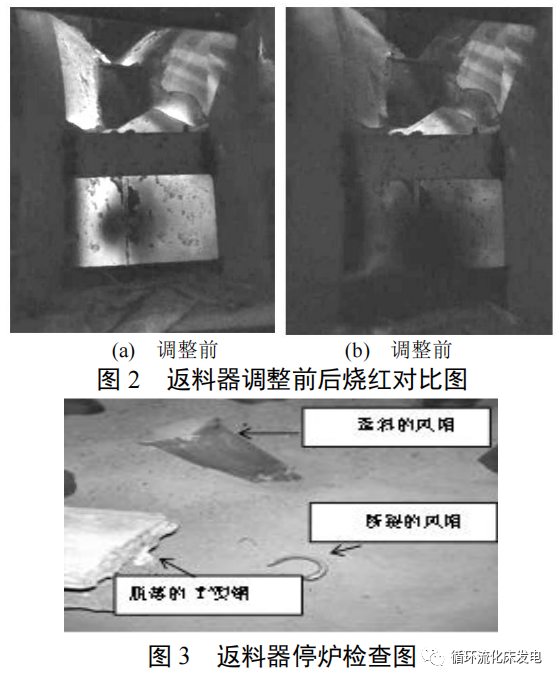

為了保證鍋爐能繼續安全穩定運行，對返料器流化風系統進行調整，觀察是否能對超溫有所緩解。調整情況具體見表3參數對比。電負荷基本不變的情況下，將1號返料器下降段流化風門由100%關至20%，流化風機電流增加，母管壓力下降，下降段流化風流量和總流化風量均有所增加；返料器出口靜壓增加0.1kPa，立管料位下降，說明返料器內瞬間返料量增加，左側床溫下降也驗證了這一點；就地返料器外殼溫度下降，燒紅區域減少，整體呈暗紅色；同時殼體最高溫度從大于500℃降至410℃。

4 停爐后檢查

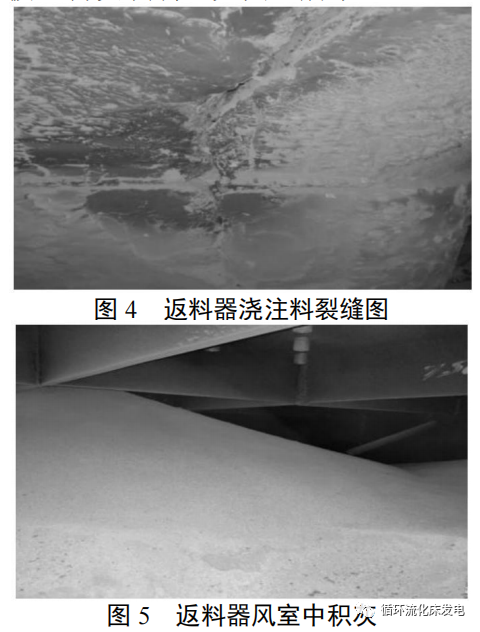

#2爐停爐后，對1號返料器進行了檢查：在1號返料器布風板內取出6條1m多長的“T”型鋼條。1號返料器東側布風板局部破損，下降段中心區域東側風帽脫落約20個，還有數十個風帽出現歪斜，如圖3所示。在布風板“一分二”分叉處距離布風板200mm處的耐磨澆注料出現約1000×20mm的長條裂縫，裂縫深度直達返料器外殼，如圖4所示。對下降段流化風室進行了檢查，發現風室內已經被返料灰填滿，如圖5所示。

5 原因分析

5.1 返料器殼體超溫分析

返料器殼體超溫?zé)t，一般是返料器中澆注料脫落或者出現裂縫，熱煙氣對絕熱料和硅酸鈣板產生沖刷或者灼燒，高溫?zé)煔夂蜔峄伊鲗?duì)外殼鋼板進行加熱，出現大面積超溫?zé)t。高負荷時超溫嚴重，低負荷時則相對較輕。

經過分析，此次返料器殼體超溫原因有兩點：一是由于返料器膨脹節故障（故障膨脹節現已更換），鍋爐啟停過程中返料器中的耐磨澆注料膨脹收縮不均勻，導致澆注料出現擠壓或撕扯，出現裂紋；二是由于焊接安裝質量不良中心筒下沿圍箍的“T”型鋼，掉落至返料器內，砸壞了部分澆注料和風帽，導致風帽脫落，高壓流化風氣流直接沖刷耐磨澆注料，使?jié)沧⒘狭芽p擴大、加深，進而造成絕熱料和硅酸鈣板被沖刷。

5.2 返料器在線調整現象分析

從表3中看出，對1號返料器下降段流化風門從100%關至20%后，起到了對殼體超溫抑制的作用，通常會認為這應該是返料器流化減弱使進入澆注料裂縫的高溫?zé)峄覝p少引起。但是，1號返料器下降段流化風門關小后，其流化風量增加了近一倍，高流風機電流和總流化風量增加，高流風母管壓力下降，對應的左側床溫呈現下降趨勢，而右側床溫幾乎沒有太大變化，1號返料器出口靜壓增加，立管料位下降，綜合以上參數變化判斷此時1號返料器流化情況是加強的，這與先前的分析不一致。根據停爐檢查結果可知，下降段流化風室積灰最多的在返料器的東側，流化風接入管在西側。

1號返料器下降段流化風門100%開度時，流化風整體動能大，其氣流能沖開流化風室的積灰，同時由于下降段東側部位風帽大部分損壞，導致該區域布風板差壓變小，雖然流化風量與#2、#3返料器相當，但大部分流化風實際上從東側區域穿過“走了短路”，導致下降段其余區域流化變?nèi)?，床面處于鼓泡床運行狀態。此時表現出來的參數特點是流化風壓高，風量低。

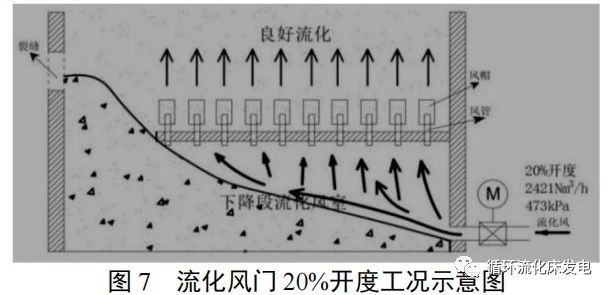

當1號返料器下降段流化風門從100%關至20%時，整體動能變小，無法沖開風室積灰，返料器東側脫落風帽處被積灰堵塞掩埋，流化風只能穿過其余風帽完好區域，這樣使得1號返料器區域內流化瞬間加強，其表現的參數特點是流化風壓略降、風量升高。

由上分析，流化風門100%開度工況下，高溫?zé)煔夂透邷鼗抑苯記_刷澆注料裂縫，熱交換強烈，返料器殼體溫度超溫，呈亮紅色；20%開度工況下，澆注料裂縫部分被掩埋，而遠離裂縫區域流化加強，進入裂縫的高溫?zé)煔夂透邷鼗覝p少，從而使返料器殼體溫度下降，由亮紅色變?yōu)榘导t色。

6 結語

返料器殼體超溫?zé)t是循環流化床鍋爐常見的事故現象，其大部分原因是由于澆注料質量不良脫落或膨脹不均勻產生裂縫而引起。某超臨界循環流化床鍋爐的1號返料器殼體超溫，主要是由中心筒圍箍脫落引起，相對少見。通過運行在線調整，降低了返料器殼體溫度，堅持運行數月，直至機組計劃停運。

針對返料器運行中殼體嚴重超溫現象，建議合理調整返料器流化風，可以在一定程度減少進入外殼的高溫灰量，從而降低殼體溫度。同時應加強啟爐前的返料器檢查和返料器參數的運行監視，并在停爐后加強對旋風分離器中心筒的檢查，確保設備安裝質量合格。
