隨著中國新型電力系統建設和電力市場進程的不斷推進，火力發電商面臨的市場壓力與日俱增。在未來較長時期，火電作為電力系統壓艙石的地位不會改變。

《中國電力》2024年第11期刊發了張興平等撰寫的《基于多智能體深度確定策略梯度算法的火力發電商競價策略》一文。文章提出基于MADDPG的火力發電商競價策略模型，在不完全信息環境下與發電商競價策略相結合，優化發電商在多維連續動作以及狀態空間下的報價報量策略，研究市場效益最大化目標下各類型機組的最優決策，明確不同火電機組的市場定位；比較不同出清機制下的市場出清結果，分析不同出清機制的適用性，并探討新能源滲透率對各種不同出清機制的影響。

摘要

火電是新型電力系統的重要支撐，研究火力發電商的競價策略以及不同出清機制的影響，對保障其低碳高效運營具有重要意義。構建基于多智能體深度確定策略梯度算法的競價策略模型，分析不同火力發電商組合的競價差異化策略，優化多主體報價報量策略，探究邊際統一出清、按報價支付出清和隨機匹配出清3種典型出清機制的市場影響。結果表明，該策略模型可引導火力發電商采取合理的競價方式以提高市場效率；在新能源滲透率較低時，不同出清機制對各類型機組的影響有所不同；隨著新能源滲透率的提高，采用按報價支付出清機制可以兼顧經濟和環境效益；當新能源滲透率達到較高水平時，采用隨機匹配出清機制可有效應對市場波動風險。

01月度集中電力市場出清機制理論

1.1  集中撮合交易基本原理

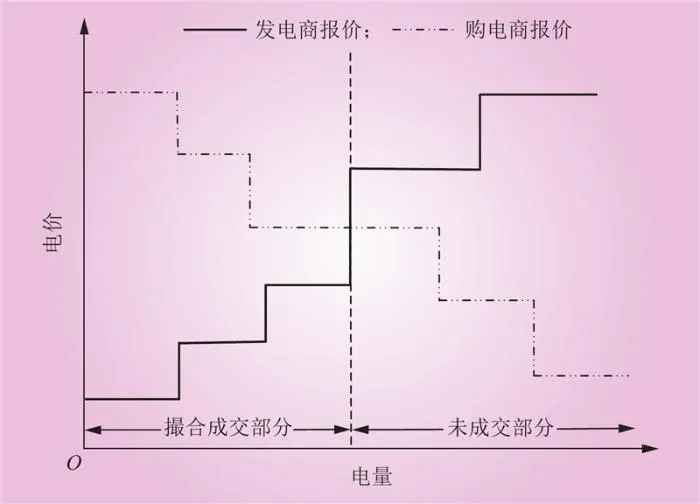

中國月度集中電力市場采用集中撮合交易的方式，交易組織者將發電商申報電量按各申報價格從低到高排序形成供給曲線，將購電商按各申報價格從高到低排序形成需求曲線，并依照排序依次撮合購售雙方成交，如圖1所示。若匹配的需求方與供給方申報的電量相同，則直接形成交易對；若匹配的需求方與供給方申報成交的電量不同，則進行交易，未完成的交易與下一個交易對進行匹配，形成新的交易，直至全部申報購電量或售電量為零，或購售雙方申報價差為負為止。而基于集中撮合交易方式下的出清機制各不相同，不同的出清機制會影響市場的出清結果。

圖1  月度集中市場撮合競價過程

Fig.1  Matching bidding process in the monthly centralized market

1.2  電力市場出清機制

1.2.1  邊際統一出清機制

邊際統一出清機制是在集中撮合交易原理下，以最后一筆交易雙方申報電價的平均值作為市場撮合交易統一出清價格。邊際統一出清機制在中國電力現貨試點市場以及中長期市場使用范圍最廣，如廣東就采用邊際出清方式形成價格。

1.2.2  按報價支付出清機制

按報價支付出清機制是在集中撮合交易原理下，采用每個成交交易對的申報價格平均值作為雙方出清價格。有部分地區采用按比例對需求雙方的電價進行分配，比如山西和河南采用按報價支付出清機制形成價格。湖南、江蘇和陜西既采用邊際出清方式，也采用交易對均價出清方式。

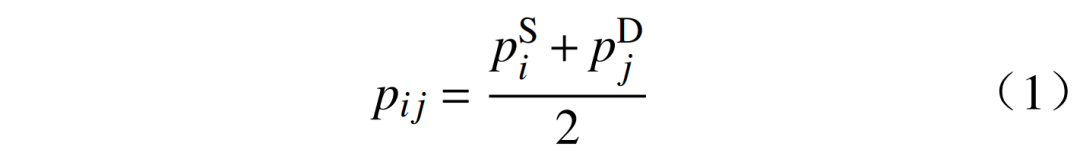

發電商i與購電商j的單筆成交價格為

式中：pij為成交價格；為發電商報價；為購電商報價。

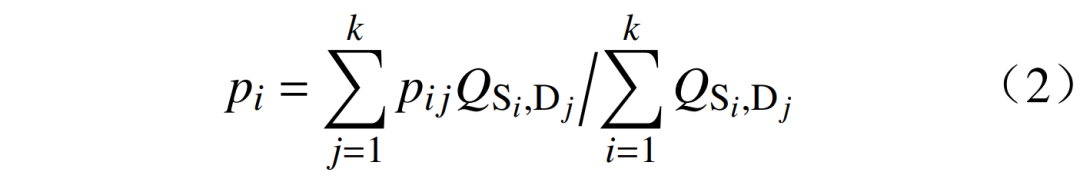

當發電商i與k個購電商成交時，交易均價pi為

式中：為發電商i和購電商j在月度集中市場成交的電量。

1.2.3  隨機匹配出清機制

隨機匹配出清是在按報價支付出清規則基礎上提出的，發電商按照申報價格由低到高進行排序，依次隨機選擇申報價格高于自身報價的任意購電商進行交易，若匹配完成后進行下一次競價匹配，直至全部申報購電量或售電量為零，或購售雙方申報價差為負。隨機匹配出清機制下，造成發電商利潤低的原因除了雙方成交價格低外，還可能是隨機匹配時選取了一個出價較低的購電商，對發電商的競價行為有一定程度的影響。

本文考慮將隨機匹配出清機制結合多智能體深度確定性策略梯度算法，隨機匹配機制下發電商會隨機選擇高于自身報價的任意購電商，在多智能體深度確定性策略梯度算法下，每一輪迭代中各智能體會根據上一次迭代求得的利潤重新調整策略。隨機匹配出清機制不僅可以減少電力市場中主體串謀的概率，而且可以增加市場的交易量，但增加交易電量的同時可能會導致碳排放量增加，且隨機匹配存在一定的不穩定性，因此對該機制的利弊有必要進一步探討。

02基于多智能體的火力發電商競價策略模型

月度集中競價市場的參與主體主要包括發電商和購電商，在電力市場中的競價交易屬于不完全信息動態博弈問題，市場參與者在不同出清機制下尋求自身利益最大化的策略，進而通過相互作用形成市場整體的交易結果。市場成員參與市場的目的和行為相對獨立，在基于多智能體的電力市場框架中，發電商被設計成獨立的且能夠?qū)崿F(xiàn)交互作用的智能體，市場出清信息反饋至各個智能體，通過不斷迭代積累經驗，得到均衡狀態下的各發電商競價行為。基于MADDPG的發電商競價框架模型如圖2所示。

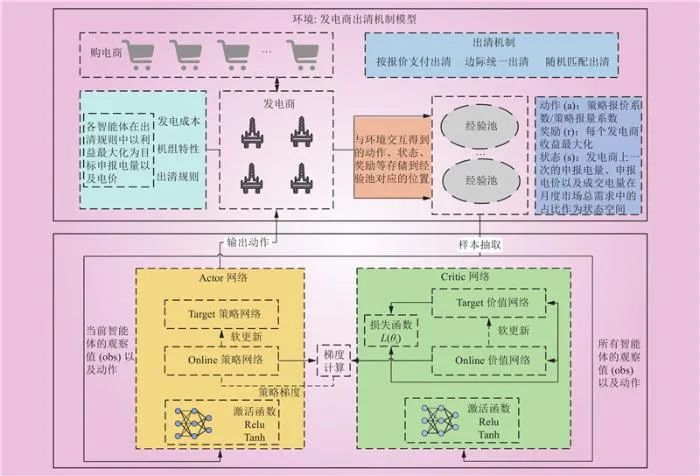

圖2  基于多智能體深度確定性策略梯度算法下的發電商競價模型框架

Fig.2  Bidding model framework for power generation companies based on MADDPG

2.1  火力發電商競價模型

2.1.1  目標函數

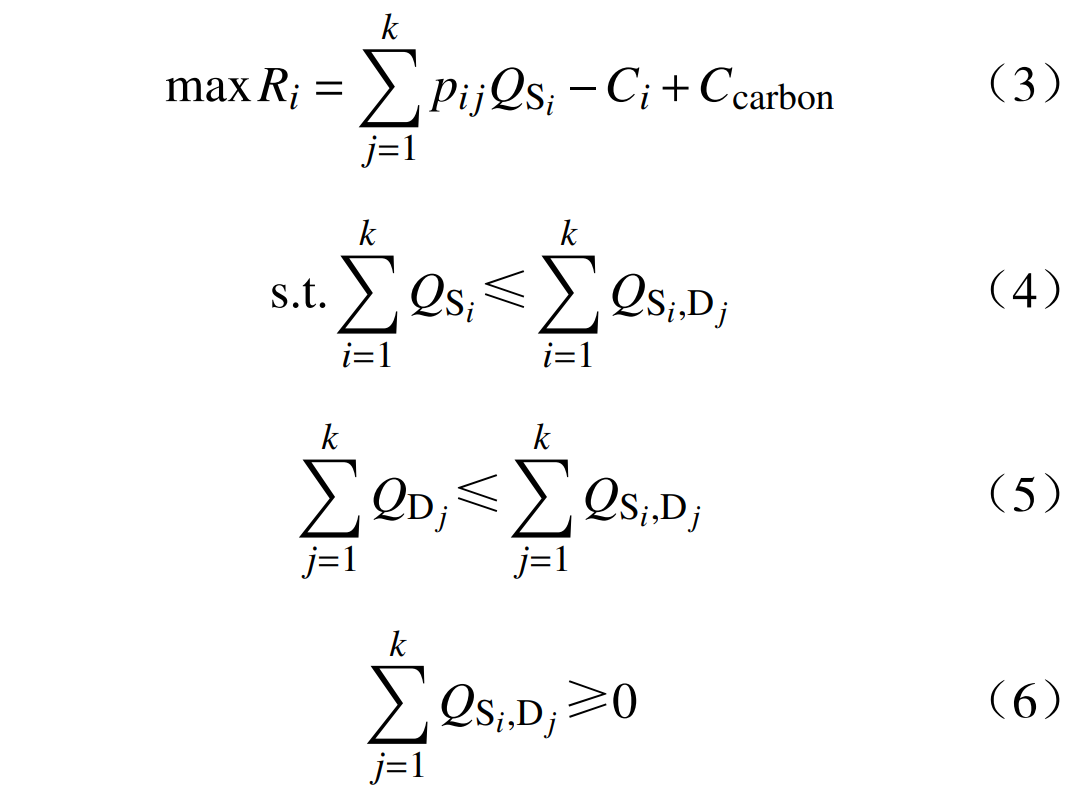

發電商以自身收益最大化為目標參與競價，主要通過出售電量的方式獲取收入，目標函數為

式中：Ri為發電商i在當月集中競價中的收入；pij為發電商i與購電商j的出清電價；為發電商i在集中競價中申報的電量；Ci為發電商i的總?cè)济撼杀荆?em>C為碳排放成本；為發電商i和購電商j在月度集中市場成交的電量；為購電商j在集中競價中申報的電量。

2.1.2  火力發電商運行成本

燃煤機組的供電煤耗率u可表示為

式中：P為機組的出力；a、b、c分別為機組的特性系數，與機組的類型、燃燒品質等因素有關。

發電商的機組報價依據以邊際成本為主，燃煤機組的邊際成本可表示為

式中：S為煤價；C為燃煤機組的總?cè)济撼杀荆?em>C為燃煤機組的邊際成本，通過計算各發電商在本月的平均負荷率來計算燃煤機組的邊際成本。

2.1.3  碳市場交易成本

目前中國碳排放額分配主要通過免費分配的方式進行，發電商根據碳排放實際情況考慮買入或是賣出碳排放權。初始碳排放權的分配為

式中：為企業i獲取的初始碳排放額；B為單位產量的碳配額基準值；qi為發電商i在集中競價市場交易的總電量，即實際發電量；為發電商i負荷系數修正系數；為發電商i的總碳排放量；為發電商i的碳排放因子，通過各類型機組的典型發電碳排放因子和發電量估算得到；w為碳價。C＞0表明發電商為賣方可出售配額；

2.2  馬爾可夫博弈模型設計

多智能體強化學習（multi-agent reinforcement learning，MARL）主要研究在復雜環境中訓練多智能體通過協作或競爭達到目標，每個智能體在選擇動作的同時會觀察其他智能體的信息，MADDPG可以有效模擬發電商在不完全信息市場下的競價策略。發電商的競價策略可以模擬為馬爾可夫博弈過程，設置對應的環境、狀態空間、動作空間以及獎勵。

1）環境：將不同出清機制下的電力月度集中競價市場作為多智能體的外部環境，設置智能體發電商，在環境中各火力發電商不了解對方的申報價格以及申報電量，是一個不完全信息的環境，通過競價策略來獲得更高的利益。而MADDPG中引入智能體協作的功能，各智能體發電商會根據其他智能體的行為來追求獎勵最大化。

2）狀態空間：采用發電商上一次的申報電量、申報電價以及成交電量在月度市場總需求中的占比作為狀態空間s，如式（13）所示，狀態變量能夠幫助發電商制定更優的競價策略。

式中：為發電商i上一次的申報電價；為發電商i申報電價的最大值；為發電商i上一次的申報電量；為發電商i申報電量的最大值；為市場總需求量。

3）動作空間：將動作值設定為一個二元組，根據月度集中競價市場中發電商報量報價的方式設計動作空間，在月度集中競價電力市場中發電商的申報電量以及申報電價都將影響發電商的收益。α為發電商的策略報價系數，β為發電商的策略報量系數。智能體發電商采用αC的報價方式，以及的報量方式，α和β的取值范圍可根據實際競價規則進行修改。

4）獎勵：發電商通過計算式（3）得到各自的收益作為獎勵函數，通過多智能體之間的協作尋求市場整體效率最大化。

2.3  多智能體深度確定性策略梯度算法

MADDPG在Actor-Critic框架下處理多智能體問題，每一個智能體都有不同的學習能力、學習速度以及社交網絡。每一個智能體都有一個獨立的Actor網絡用于學習策略，有一個Critic網絡用于估計動作的值函數。Critic網絡的輸入包含智能體的狀態以及動作等信息，在Critic網絡中每一個智能體在計算梯度的同時會考慮其他智能體的策略，能夠更好地實現協同與競爭，適用于電力市場中復雜的市場環境。

MADDPG采用深度確定性策略，策略梯度可以表示為

式中：表示集中的動作值函數，包括所有智能體的動作

神經網絡進行Q值計算時很容易出現不穩定的情況，從而影響下一次的更新迭代。為降低算法的波動性，MADDPG中復制了Actor網絡以及Critic網絡的神經網絡，形成當前網絡以及目標網絡，有利于智能體更有效學習更好的策略，通過最小化每個智能體的損失函數來優化更新參數。Critic當前網絡的損失函數為

式中：L(θi)為損失函數；為Critic目標網絡參數θi的策略集；ri為智能體所獲得的獎勵；y為目標Q值；γ為折扣系數；為目標Critic網絡的值函數。

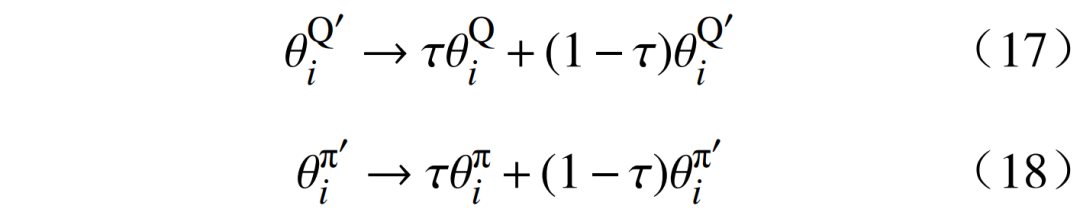

Actor目標網絡以及Critic目標網絡均采用軟更新的方式來更新網絡參數，即

式中：τ為軟更新系數；分別為當前Actor網絡以及目標Actor網絡的參數；為當前Critic網絡以及目標Critic網絡的參數。

2.4  基于MADDPG的發電商競價策略過程設計

每個獨立發電商均采用智能模式報價，ISO收到所有智能體報價信息后，根據市場出清規則計算市場出清價格和各發電商的出清電量，并將市場出清信息反饋至智能體，智能體根據競價收益和競價經驗迭代優化后續競價策略。

具體步驟如下。

1）初始化各發電商的狀態、Actor網絡以及Critic網絡參數；設定迭代最大次數、經驗池緩沖區大小等參數。

2）計算各智能體動作值，在不同出清機制下通過市場出清得到各發電商的中標電量和電價。根據式（9）計算出每個智能體獎勵值，并計算每個智能體下一個時段的狀態值。

3）將計算出的動作、狀態、獎勵以及下一時段的狀態值儲存在經驗池中。

4）判斷經驗池是否溢出。如果經驗池中樣本數量小于經驗池容量，則重復步驟2）和3）。

5）更新當前Actor、當前Critic網絡參數以及軟更新目標Actor、目標Critic網絡參數。

6）如果迭代次數大于最大迭代次數時，則訓練結束；否則重復步驟 2）~5）。

03算例分析

3.1  參數與方案設置

本文各算例測試基于NVIDIA RTX 3060Ti Intel(R) Core(TM) i5-13490F CPU實現。在各算例中，MADDPG算法和市場競價模型均在 Python中執行，仿真環境為T(mén)ensorFlow。本文采用某地區數據進行模擬，共有12臺燃煤發電機組，包括300 MW、600 MW和MW燃煤機組，分別稱作小型、中型和大型機組。將每臺機組視作一個發電商，相關技術參數根據實際數據擬合得出，每臺機組可申報電量通過結算分解年度電量以及月度雙邊協商電量后的剩余電量求得，具體信息詳見表1。

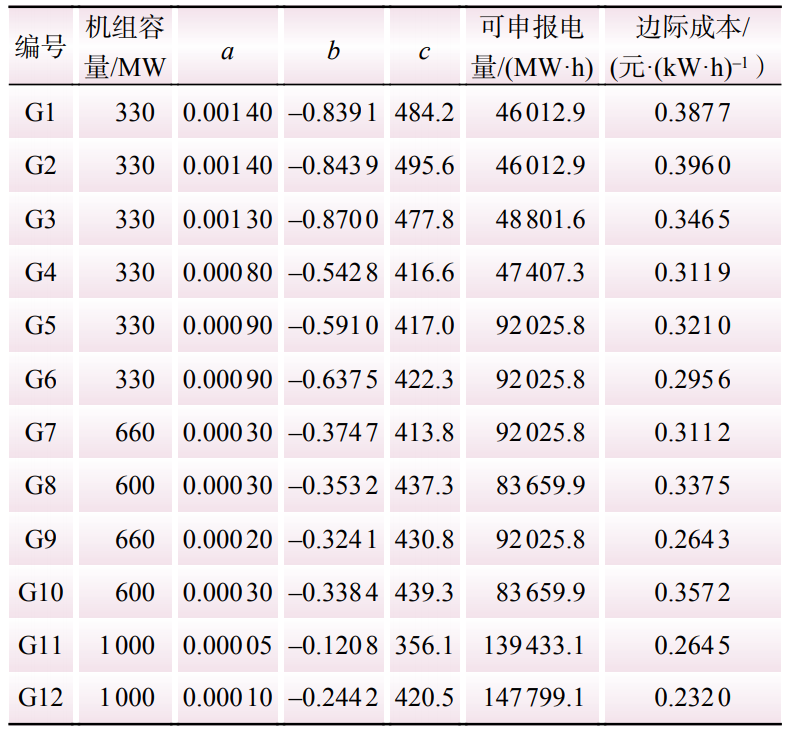

表1  發電商技術參數

Table 1  Technical parameter of power generators

參考該地區月度電力市場規則，申報電量不得低于機組當月可申報電量的10%，設定機組報量系數β為[0.1,1]；為避免市場力操縱及惡性競爭需要對報價設置上下限，設定機組報價系數α為[0.8,1.2]。本文主要目標是研究發電商的競價策略，因此僅考慮設置發電商為智能體，購電側通過實際數據將購電商的申報電價及申報電量按區間進行劃分。

為探討不同類型發電機組在策略性報價報量下的競價策略，對設置為智能體的發電機組進行組合，如表2所示。設置為智能體的發電機組可以參與策略性競價，在設定的范圍內調整自身報價以及報量；未設置為智能體的發電機組采取邊際成本報價的方式。

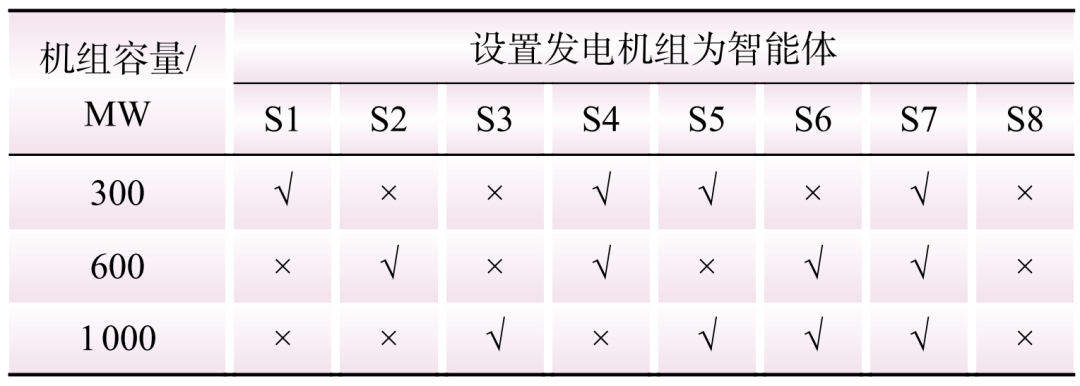

表2  不同智能體組合方案

Table 2  Different agent combination schemes

3.2  不同出清機制下智能體組合方案結果

3.2.1  排放收益率對比

考慮到低碳轉型的長期性和市場機制的前瞻性需求，電力市場的發展需要兼顧碳減排與經濟效益，因此本文用總收益與碳排放量的比值（即排放收益率）來衡量市場出清的效率，評估不同出清機制下多主體參與策略性競價的效果。如表3所示，未設置任何智能體方案（S8）的碳排放收益率最低，設置智能體的方案能進一步優化機組競價決策，因此方案S8不列入對比中。

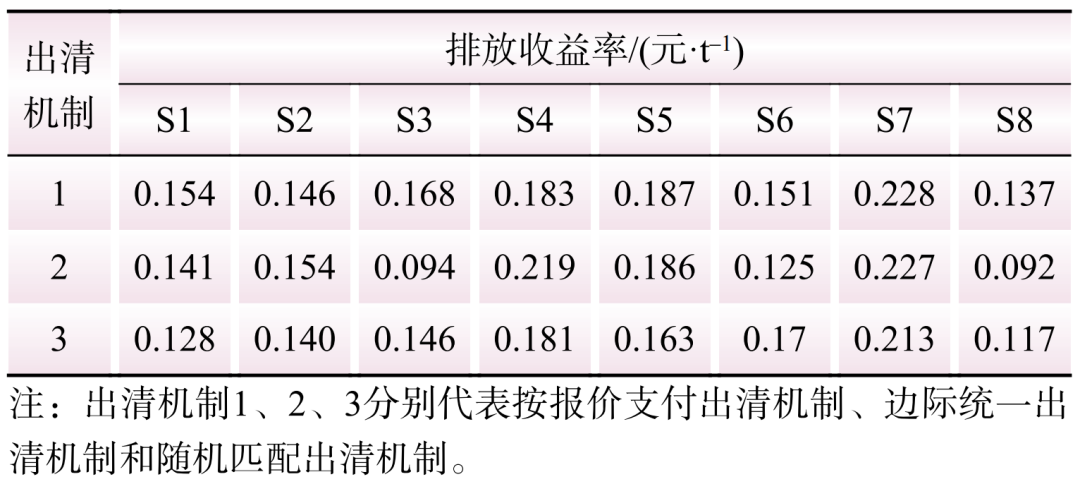

表3  排放收益率

Table 3  Emission return rate of different clearing mechanisms

在所有設置智能體的方案中，機組聯合參與策略性競價下的碳排放收益率整體明顯高于單獨參與策略性競價，發電機組能夠根據更多的信息優化各自的競價策略，提高市場效率。而當所有類型機組共同聯合時（方案S7），各類型機組可以在共享信息的同時做出最優的決策，找準自身的市場定位，取得最佳的碳排放收益。

S3以及S6方案下的碳排放收益率較低，S4與S7方案下碳排放收益率較高。S4與S7均有小型機組參與而S3與S6只包含中大型機組，盡管小型機組的技術性能不如中型及大型發電機組，但小型機組在市場中占比仍然比較高，其競價策略對市場起到重要性作用，可以幫助市場進一步調整，提高整體的市場效率。

算例結果表明，設置智能體組合方案可以進一步優化機組的決策，并且機組聯合參與策略性競價比單獨參與策略性競價效果更好。所有類型發電機組聯合參與策略性競價時碳排放收益率最高，同時小型機組參與策略性競價對目前電力市場效率的提高起到重要作用。

3.2.2  不同定價機制的適用性分析

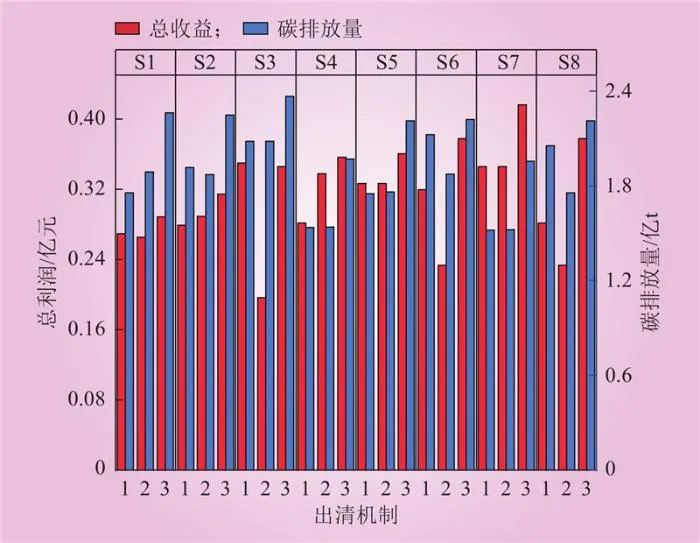

不同智能體組合在不同出清機制下的出清結果如圖3所示。所有機組同時采用策略競價（S7）以及大型和小型機組聯合采用策略競價（S5）的情景下，按報價支付出清以及邊際統一出清機制的出清結果近似，都優于隨機匹配出清機制。而不同方案下各類型機組所面臨的環境有所差異，因此對應的行為決策也不同。

圖3  不同智能體組合下市場出清結果對比

Fig.3  Comparison of market clearing results under different agent combinations

1）按報價支付出清機制更適合于小型和大型發電機組分別參與策略性競價（S1和S3）的情況。小型機組邊際成本較高，大型機組邊際成本較低，小型機組單獨參與策略性競價時（S1）會選擇讓渡大部分發電空間給中型和大型機組，由于有10%的報量限制，小型機組在報低量的同時以較低的報價保證中標來維持基礎收益；大型機組單獨參與策略性競價時（S3），按報價支付出清機制能夠更充分地讓低成本的大型機組選擇報高價報高量策略，獲得更多的收益。

2）邊際統一出清機制更適合于中型機組單獨采用參與策略性競價（S2）以及中小型機組聯合參與策略性競價（S4）的情況。邊際統一出清機制的核心是邊際出清價格，該機制下邊際機組出清價格十分重要。在集中撮合交易中，中型以及部分小型機組的排序位于靠近供需雙方邊際交點的位置，大型與部分小型機組的報價對出清價格影響有限。在方案S2與S4下，部分機組會選擇犧牲中標電量而選擇高報價，以期成為邊際出清位置的機組來提高整個市場的出清價格，使得整體的收益總量達到更高水平，因此邊際統一出清機制更適合中型機組參與策略性競價的方案。

3）隨機匹配出清則更適合于中型和大型機組聯合參與策略性競價（S6）的情況。在隨機匹配出清機制下，所有出價高于發電商的購電商都可以參與匹配過程，因此隨機匹配出清機制下可以降低交易風險，提高市場的交易效率。在中型和大型機組聯合參與策略性競價（S6）時，中型與大型機組可以通過抬高報價提高成交交易對的價格，隨機匹配機制下市場成交量大幅上升，方案S6下市場通過高成交量高成交價格來提高整個市場的效率。

3.3  最優智能體組合方案競價策略分析

3.3.1  各發電商競價行為分析

所有機組聯合參與策略性競價下的方案中，按報價支付出清以及邊際統一出清機制的S7出清結果均為最優，本文選擇方案S7下按報價支付出清的結果進一步分析各機組的行為。圖4展示在S7方案下所有機組參與策略性競價的行為決策。在訓練開始時，發電機組由于經驗不足而不斷探索競價策略，導致波動性較大，在學習尋優的過程中競價策略以及總收益逐漸趨于收斂。

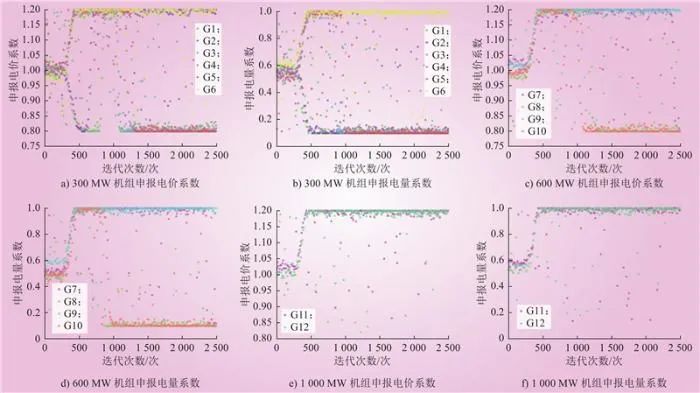

圖4  報價支付出清機制下機組報價及報量策略系數

Fig.4  Strategic coefficient of prices and quantities for units under pay as bid mechanism

小型機組G6具有邊際成本較低的優勢，因此選擇高申報價格和高申報量的策略，而小型機組G2在所有發電機組中邊際成本最高，通過提高申報價格來退出市場避免成交后造成負收益，其余小型機組均申報低電量低電價，將份額讓渡給效率更高的發電機組。中型機組中，邊際成本較低的2臺機組選擇高申報價格和高申報量的策略，邊際成本較高的2臺機組選擇低申報價格和低申報量的策略。大型機組都選擇高申報價格和高申報量的策略。在所有機組聯合參與策略性競價時，各機組盡管在不完全信息條件下追求各自利益的最大化，但可以通過多智能體深度確定性策略梯度算法中Critic網絡在迭代過程中共享全局的信息，從而在一定的市場條件下做出最合理的競價策略，充分發揮自身優勢，促進發電側的激勵相容。

3.3.2  出清結果分析

圖5是12臺機組出清后個體的收益以及碳排放量，圖6是各類型機組中碳排放收益率最大與最小機組的供電煤耗率曲線。圖5中，G11與G12為大型機組，在市場中獲得的收益量高并且收益下的碳排放量低；G6與G9分別為小型與中型機組，在市場中的排放收益率僅次于大型機組；G3與G10則是小型與中型機組中排放收益率最低的機組。由圖6可以看出，G3與G10的供電煤耗曲線高于G6以及G9。在方案S7下各發電機組做出最合理的競價策略，讓煤耗及運行成本較高的機組更少地參與市場，煤耗較低的機組多參與市場，充分發揮各主體的優勢。

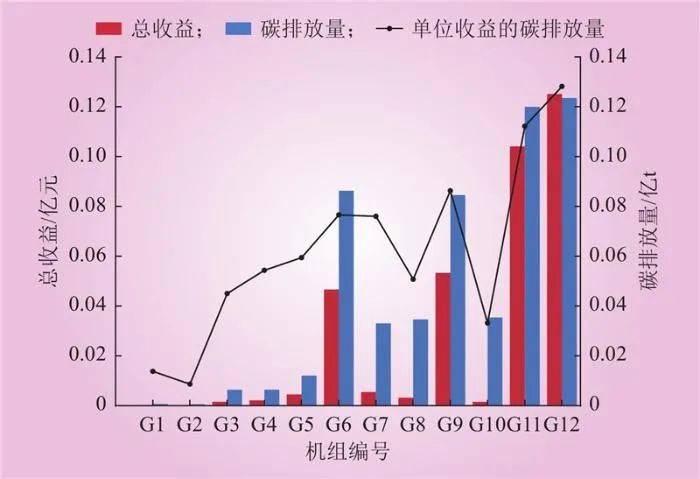

圖5  機組出清結果對比

Fig.5  Comparison of unit clearing results

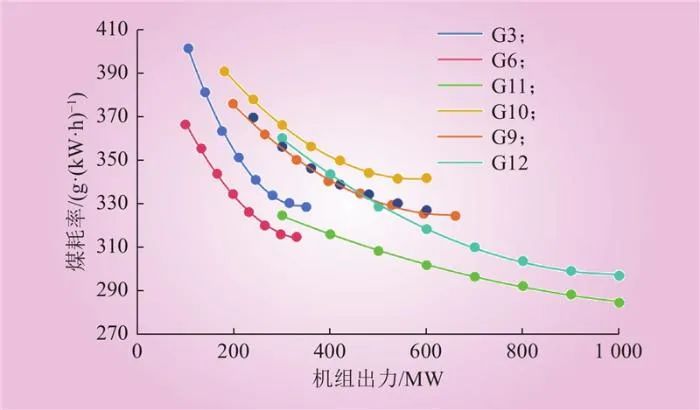

圖6  部分機組供電煤耗率曲線

Fig.6  Coal consumption rate curve for power supply of some units

圖7展示了各類機組的收益情況。由圖7可看出，模擬場景期限內，在均衡狀態下小型以及中型機組的收益水平近乎相同，維持在600萬元左右，而大型機組的收益維持在萬元左右，總體收益約為萬元。

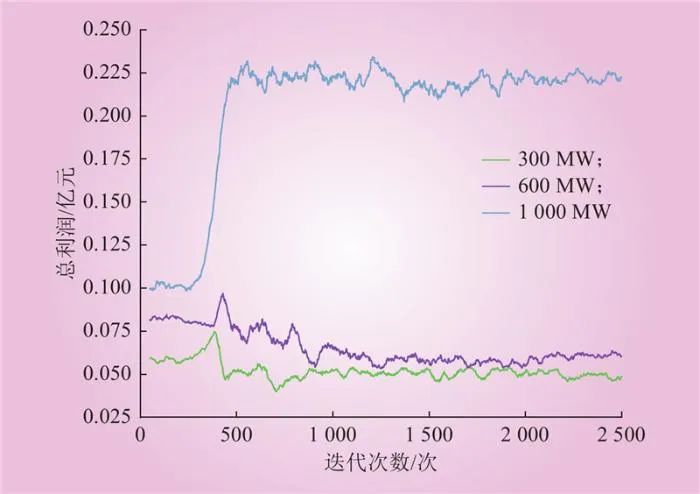

圖7  按報價支付出清機制下各類型機組的收益變化

Fig.7  Changes in revenue for various types of units under pay as bid mechanism

綜上，在聯合采用競價策略的情況下，各類型機組可以根據自身的機組特性做出相應的策略，邊際成本低的高性能機組可以根據競價策略進一步獲得市場份額，而邊際成本高的機組將讓渡發電空間。所有機組共同參與競價策略的調整，使得總體收益大幅度提高且碳排放量降低，實現電力行業低碳減排和經濟高效的目標協同。

3.4  新能源滲透率對不同出清機制結果的影響分析

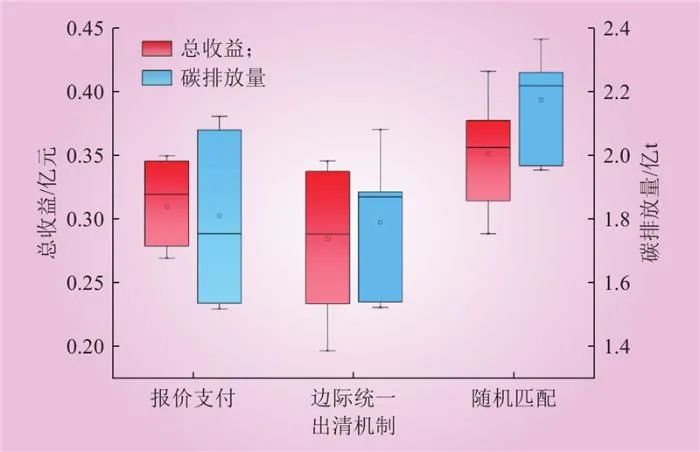

圖8是當前電力市場條件下，不同出清機制中智能體組合方案的總收益和碳排放數值。由圖8可知，按報價支付出清機制的總收益波動范圍小，較為穩定；邊際統一出清機制的出清價格隨不同方案的變化而波動，總收益波動范圍大；隨機匹配出清機制中小型機組中標概率大幅度提升，造成碳排放量增多。按報價支付出清機制的平均碳排放量最小，平均總收益僅次于隨機匹配出清機制，且穩定性更強，更適合目前的電力市場。

圖8  不同出清機制下市場效率對比

Fig.8  Comparison of market efficiency under different clearing mechanisms

考慮到未來新型電力系統中新能源占比將越來越高，本文設置新能源滲透率按照0.1的間隔由0.1提高到0.6，采取市場出清效率最高的方案S7作為基礎情景進行分析。對各數據進行歸一化處理，不同出清機制下出清結果隨新能源滲透率的變化如圖9所示。當新能源滲透率較低（低于0.2）時，各機制下出清結果和各機組的競價策略沒有發生改變。

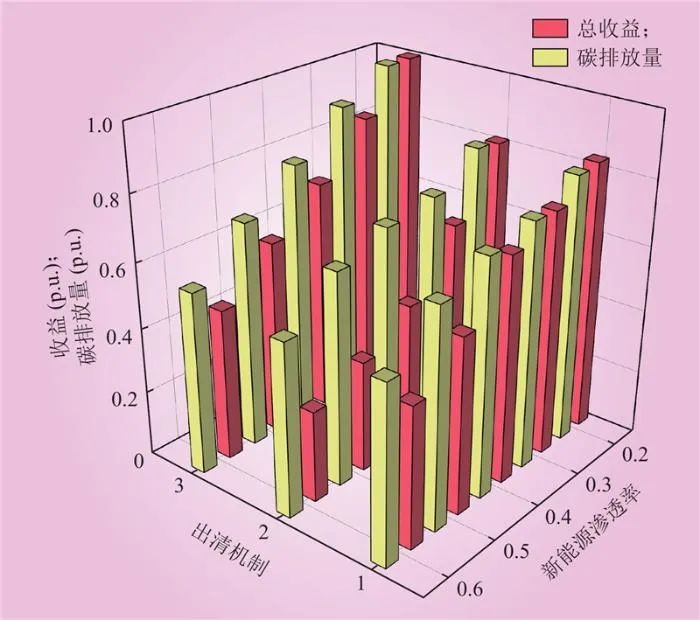

圖9  不同新能源滲透率下出清結果變化

Fig.9  Changes in clearing results under different new energy penetration rates

不同新能源滲透率下排放收益率如表4所示。當新能源滲透率為20%~40%時，按報價支付出清機制的碳排放收益率比較穩定，此時市場對火電的需求仍比較大。當新能源滲透率為40%~50%時，報價支付出清機制的碳排放收益率大幅下降，此時火電需求量的減少使市場的競爭更加激烈，部分中小型機組開始降低申報價格以獲得發電權，大型機組同時面臨市場需求減少以及中小型機組競價壓力。當新能源滲透率為50%~60%時，市場對火力發電的需求較低，此時火力發電商中市場份額幾乎被中大型機組搶占，市場進入比較穩定的階段。

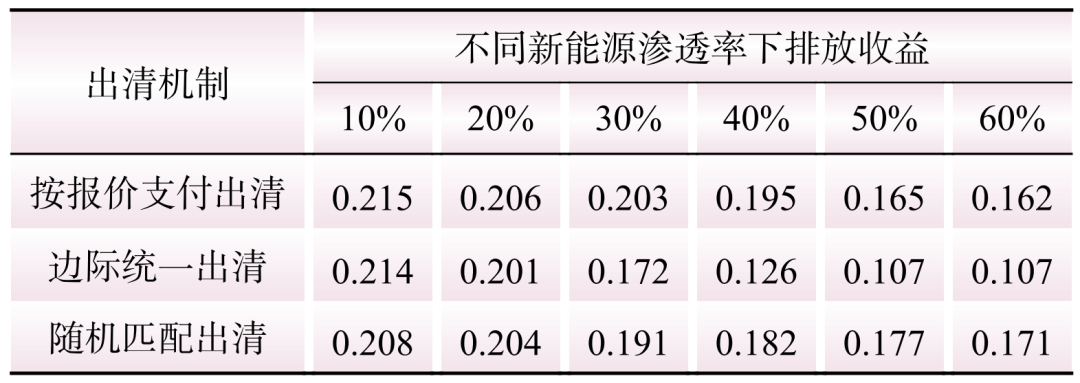

表4  不同新能源滲透率下排放收益率

Table 4  Unit emission return rate under different new energy penetration rates

當新能源滲透率為20%~40%時，邊際統一出清機制的排放收益率波動非常大，在市場整體需求減少的情況下，邊際出清價格交點也發生變動，各發電商都面臨出清價格大幅度下降的風險。當新能源滲透率為50%時，邊際統一出清機制進入比較穩定的狀態，此時市場份額主要由大型機組以及部分中型機組占據。

當新能源滲透率為20%~40%時，隨機匹配出清機制的排放收益率有一定幅度的下降，但下降的幅度比較穩定，隨機匹配出清機制下各發電商都能夠與購電商進行匹配的機會。當新能源滲透率到達50%及以上時，其余2種出清機制下市場交易量小，主要交易對象為大型及部分中型機組，排放收益率都出現了大幅度下降，隨機匹配出清機制能夠在市場競價激烈的火電競價市場上通過提高交易量維持市場的穩定。

04結論

本文通過多智能體深度確定性策略梯度算法模擬發電商在月度集中市場中的動態行為演化規律，優化發電商競價策略。主要結論如下。

1）本文構建的基于多智能體深度強化學習的發電商競價策略模型可以有效提高月度集中競價市場的整體效率，發電機組聯合采用策略性競價時整體碳排放收益率最高。

2）當新能源滲透率較低時，按報價支付出清機制適合于小型或大型機組單獨參與策略性競價，邊際統一出清機制適合于中型機組單獨參與或中小型機組聯合參與策略性競價，而隨機匹配出清機制適合于大中型機組聯合參與策略性競價。

3）新能源滲透率對不同出清機制下的市場出清結果具有顯著影響。當新能源滲透率提升至20%~40%時，按報價出清機制下的市場經濟效益、碳減排效率和運行穩定性最佳；當新能源滲透率到達50%及以上時，隨機匹配出清機制下碳排放收益率最高，且有利于降低市場波動風險。

本文的報價策略考慮在實際成本一定范圍內進行調整，后續會考慮結合歷史數據對月度市場進行分解，分析不同時段下機組的負荷率差異，結合不同類型機組的煤耗曲線進行報價。同時，本文在建模時沒有考慮購電商的競價策略對市場競價的影響，如何在考慮購電側的情況下優化發電商的競價行為，也是未來需要深入研究的重點。
