引言

    新型電力系統是踐行“雙碳”戰略的主力軍，對長遠保障中國能源安全、應對好電力轉型挑戰具有重要意義[1-2]。2023年7月，習近平總書記在中央全面深化改革委員會第二次會議上強調，“加快構建清潔低碳、安全充裕、經濟高效、供需協同、靈活智能的新型電力系統”，為新型電力系統高質量構建指明了方向。為扎實貫徹落實黨中央要求、全面服務國家戰略，探討新型電力系統形態成為行業研究熱點。文獻[3]提出電力系統形態由“源網荷”三要素向“源網荷儲”四要素轉變，電網多種新型技術形態并存。文獻[4]從技術、網絡、平衡3個方面分析了新型電力系統形態，提出了循序漸進構建新型電力系統的發展路徑。文獻[5]對新型電力系統向以電力為平臺、電網為樞紐核心的多能源、多層級綜合能源系統的轉變過程進行了研究，并就轉變過程中面臨的挑戰提出了應對策略。文獻[6]認為新型電力系統形態發展是供給側、電網側、消費側、關鍵技術、市場和體制機制等的漸進式演變過程。文獻[7]提出從生產結構、運行機理、控制機理3個方面，構建新型電力系統發展研究仿真體系。文獻[8]提出新型電力系統電源接入組網形態從單一的工頻交流匯集接入電網，逐步向交流匯集組網、直流匯集組網接入等多種形態過渡，輸電網絡形態將從交流骨干網架支撐、直流遠距離輸送為主過渡到交流電網與直流組網互聯。文獻[9]將中國配電網形態分為城市、園區、農村3類，并從網絡架構、技術管控、商業運營等方面分析了配電網形態演進的驅動力和關鍵環節。文獻[10]提出新型電力系統是“源網荷儲碳數智治鏈”一體化融合創新發展的巨大經濟社會環境綜合系統工程，頂層設計上需要強化系統觀念，規劃路徑上需要考慮電力與產業、技術、行業間的協同規劃。文獻[11]認為分布式電源接入規模大幅增長，電動汽車等技術被作為終端能源消費清潔化的重要手段加以推廣，引發配電網形態正在經歷巨大變革。文獻[12]從控制形態與設備形態兩方面提出了配電系統演化規律。文獻[13]從各類電源電量占比、電力裝機占比、能源分布、系統運行特性、新能源并網方式、配套儲能作用方式等6個方面，對未來電力系統物理形態進行了分析。文獻[14-15]系統分析了影響新型電力系統發展的關鍵技術。文獻[16]提出未來電網形態由單向逐級輸電為主的傳統電網，向包括交直流混聯大電網、微電網、局部直流電網和分布式電源、可調節負荷在內的能源互聯網轉變，呈現大電網與新形態電網協同融合發展態勢?？梢钥闯?，業內研究者從不同維度對新型電力系統形態進行了深入闡述，然而隨著新型電力系統構建深入推進，還需要研究其形態的量化分析方法，推動新型電力系統形態研究從定性向定量、分散向系統轉變。

本文聚焦新型電力系統形態的量化推演方法，提出了總體框架和功能設計，基于機制創新、技術創新、模式創新驅動力，從電源、電網、負荷、儲能等要素層面，設計了新型電力系統形態量化分析功能，并通過綜合評價實現了對形態的整體分析。

1.總體框架

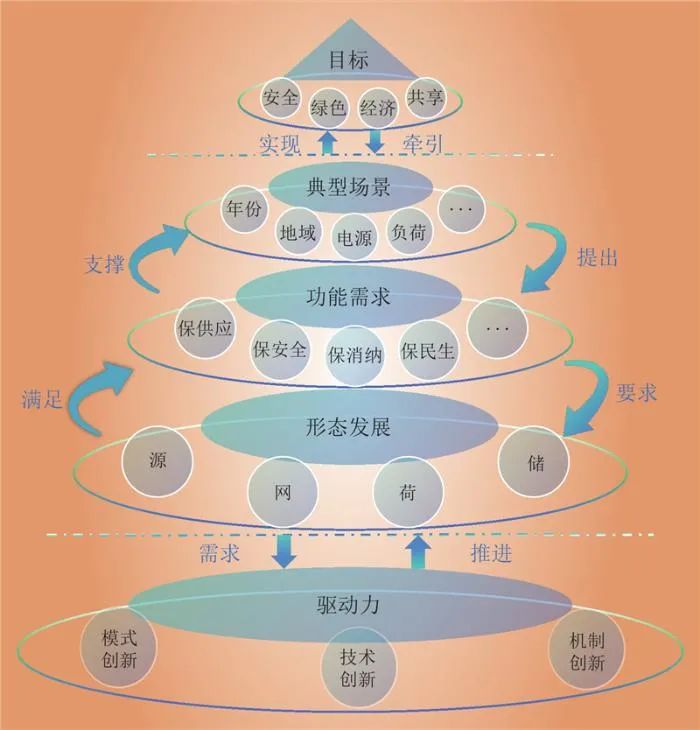

     新型電力系統構建是一項經濟社會環境綜合系統工程，需要統籌安全、綠色、經濟、共享等四大目標，在保障電力安全可靠供應基礎上，推動中國能源清潔低碳循環發展，保證電力可承受成本，并實現能源電力行業產業鏈、價值鏈共建共享價值。在上述目標牽引下，新型電力系統形態發展需要落實在典型場景當中，通過合理配置源網荷儲要素，滿足不同場景對電力系統的功能需求，分步驟、分年份實現既定目標。要實現上述目的，需要充分發揮驅動力推進作用，保證新型電力系統形態科學發展。基于此，新型電力系統形態發展邏輯如圖1所示。

圖1  新型電力系統形態發展邏輯

Fig.1  Development logic of the new power system form

新型電力系統形態的驅動力主要包括3類，分別是模式創新、技術創新和機制創新。

1）模式創新能夠通過整合內外部生產要素，促進參與市場主體競爭合作，實現創新服務、提升效率效益等價值創造，催生新模式新業態，為新型電力系統發展形態提供動力。

2）技術創新能夠通過原理突破、設備創新、技術經濟性提升等，強化新型電力系統物質基礎、控制手段等，對新型電力系統形態發展產生重要影響。

3）機制創新能夠通過國家政策文件、行業發展規劃價格機制等，發揮戰略指引、營造良好制度環境、打造發展合力等作用，推動新型電力系統向特定形態發展。

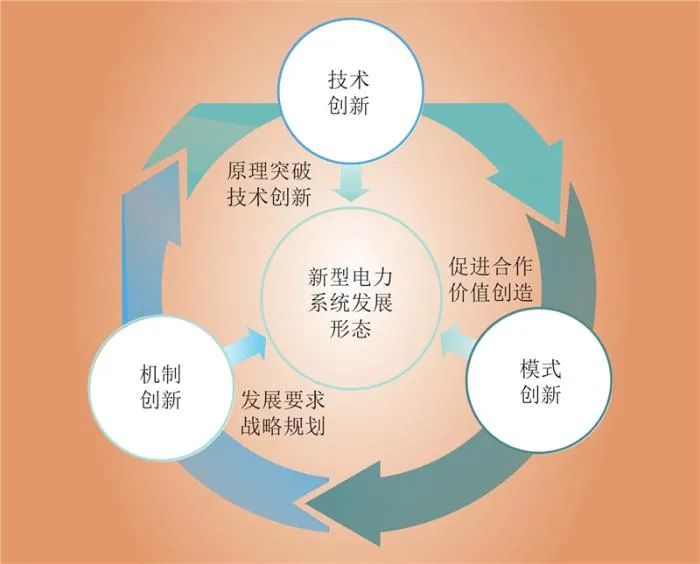

新型電力系統形態驅動力如圖2所示。

圖2  新型電力系統形態發展的三大驅動力

Fig.2  Three boosting forces for development of the new power system form

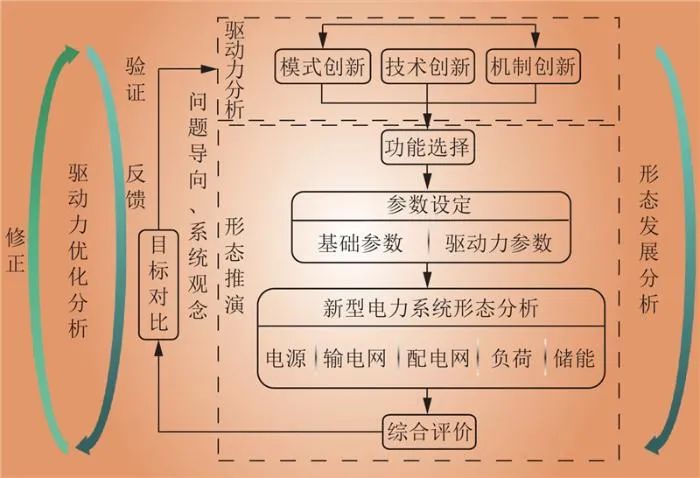

考慮源網荷儲等要素形態計算方法差別，將新型電力系統形態分為電源、輸電網、配電網、負荷、儲能等5個方面的形態。在計算流程上，在開展機制創新、技術創新、模式創新驅動力分析之后，對形態推演功能進行選擇，以便明確是開展電源、輸電網、配電網、負荷、儲能等單一方面發展形態分析，還是2個及以上組合的發展形態分析，這是因?yàn)椴煌矫姘l(fā)展形態分析需要的參數設定不同。通過基礎參數、驅動力參數兩部分構建輸入?yún)?shù)，然后計算新型電力系統形態，最后開展綠色、安全、經濟、民生等4個維度的綜合評價。新型電力系統形態量化推演的計算流程如圖3所示。通過驅動力分析、形態分析、綜合評價等環節聯動，能夠?qū)崿F(xiàn)形態發展分析功能，并通過反饋綜合評價結果修正驅動力參數，進而對評價提升效果進行驗證，實現驅動力優化分析功能。

圖3  新型電力系統形態量化推演的計算流程

Fig.3  Calculation process of the new power system form quantitative gaming

2.

功能設計

2.1  整體功能

通過上述計算流程，能夠?qū)崿F(xiàn)新型電力系統形態推演兩個功能，分別為

1）形態發展分析。在驅動力量化分析基礎上，針對典型場景，分析新型電力系統的形態及演進路徑，給出特定發展形態的評價指標，反映新型電力系統的發展階段；

2）驅動力優化分析。設定驅動力參數變量后，計算新型電力系統形態及綜合評估結果，分析評估指標與發展目標差異，基于驅動力敏感性分析對驅動參數進行修正，并重復上述過程，通過循環分析提出驅動力優化建議。

2.2  驅動力分析

2.2.1  模式創新分析

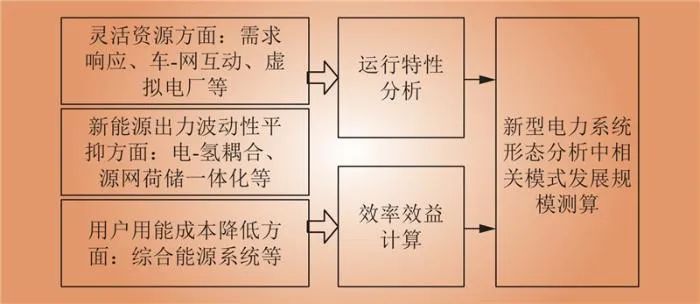

隨著新型電力系統中市場主體增多，相關主體通過創新競合模式推動價值創造，將對新型電力系統形態發展產生重要影響。從電力系統迫切需求看，這些價值創造將聚焦在系統靈活資源需求、新能源出力波動性平抑、用戶用能成本降低等方面。

1）在靈活性資源需求方面，主要包括需求響應、車-網互動、虛擬電廠等模式。

2）在新能源出力波動性平抑方面，主要包括電-氫耦合、源網荷儲一體化等模式。

3）在用戶用能成本降低方面，主要包括綜合能源系統等模式。

模式創新分析需要具備對上述模式運行特性及效率效益的計算能力，支撐新型電力系統形態分析中相關模式發展規模測算，如圖4所示。

圖4  模式創新分析功能

Fig.4  Model innovation analysis function

2.2.2  技術創新分析

新型電力系統構建過程中面臨諸多挑戰。從電力保供看，一方面隨著能源綠色低碳轉型、新能源發電快速發展，雖然高比例新能源發電提供的電量貢獻更加顯著，但電力貢獻較弱，季節上大風期和冬夏用電高峰期不一致，負荷高峰期新能源出力近60%時間處于裝機容量15%以下，日內極熱無風、晚峰無光，高比例分布式光伏接入地區遇到“鴨子曲線”難題，發電能力與用電需求不匹配，難以有效發揮頂峰作用；另一方面，常規電源調節深度有限，儲能等新型資源受技術成本影響調節能力和持續時間有待提升，難以滿足系統調節需求。從電網安全看，高比例電力電子設備廣泛接入，造成系統動態支撐調節能力較弱，電網安全運行風險顯著加大。

面對這些挑戰，需要扎實貫徹落實國家創新驅動發展戰略，抓住科學技術第一生產力，推動電力高水平科技自立自強，支撐新型電力系統高質量構建。對新型電力系統構建具有重要影響的技術大致可分為4類，分別是降碳減排技術、系統穩定技術、靈活互動技術、全局影響技術。

1）降碳減排技術。主要包括碳捕集、碳捕集利用與封存技術（carbon capture, utilization and storage，CCUS），以及風電、光伏等新能源技術，突破這些技術能夠顯著影響火電發展轉型，加速提升新能源裝機并網規模，對電源結構布局具有直接影響。

2）系統穩定技術。主要包括新能源功率預測、柔性輸電、系統仿真計算等技術，推動這些技術成熟應用，能夠促進大規模新能源并網的友好性，提升新型電力系統的平衡保供和安全穩定運行能力。

3）靈活互動技術。主要包括新型儲能、微電網、虛擬電廠、需求響應等技術，這些技術發展能夠顯著提升電力系統靈活響應能力，對解決負荷尖峰、提升供電可靠性具有重要作用。

4）全局影響技術。主要包括可控核聚變、無線電能傳輸?shù)燃夹g(shù)，這些技術一旦取得突破，能夠顛覆性改變電力系統生產組織方式，對新型電力系統發展形態具有巨大影響。

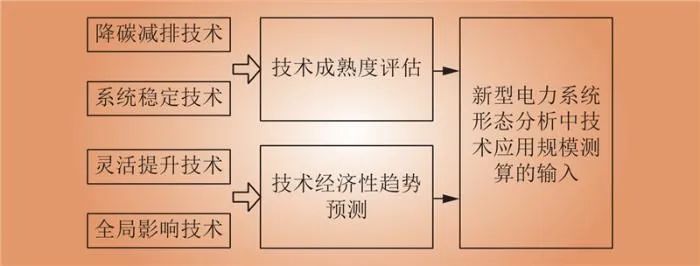

對上述技術進行跟蹤，開展技術成熟度評估，預測技術經濟性發展趨勢，形成新型電力系統形態分析中技術應用規模測算的輸入，是技術創新分析功能的主要內容，如圖5所示。

圖5  技術創新分析功能

Fig.5  Technology innovation analysis function

2.2.3  機制創新分析

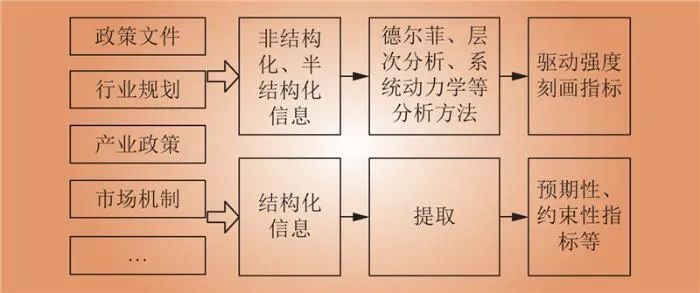

新型電力系統是一個涉及全社會各環節的開放的復雜巨系統，需要統籌各方力量，充分發揮有為政府、有效市場的推動作用，形成發展合力，引導新型電力系統向科學形態發展。從對新型電力發展形態的影響機理看，機制創新驅動力分析需要實現兩大功能。

1）對新型電力系統相關政策文件、發展規劃等信息進行分析，包括對非結構化、半結構化信息利用德爾菲、層次分析、系統動力學等分析方法，量化分析上述信息在凝聚各方共識、明確發展方向等方面的潛在引導作用；對結構化信息進行提取，形成新型電力系統形態分析的預期性、約束性指標集合。

2）對新型電力系統相關產業政策、市場機制進行分析，包括對非結構化、半結構化信息分析其在提升各方信心、提升合作積極性、引導市場主體行為改變等方面的作用進行分析，形成影響新型電力系統發展形態的量化指標；對結構化信息進行提取，形成新型電力系統形態的機制邊界條件，例如提取電價數據，成為新型電力系統形態分析中相關經濟效益測算的輸入。

機制創新分析的功能設計如圖6所示。

圖6  機制創新分析功能

Fig.6  Mechanism innovation analysis function

2.3  新型電力系統形態分析

2.3.1  參數設定

參數設定主要包括基礎參數和驅動力參數兩個部分?；A(chǔ)參數用于匯集梳理新型電力系統形態分析需要的基礎數據，主要包括電源、電網、負荷、GIS數據、設備臺賬等現狀數據。

驅動力參數實現與驅動力分析的接口互動，主要功能是將驅動力分析的計算結果進行匯集整理，作為新型電力系統形態分析的輸入。例如，與機制創新分析接口，獲取電力系統發展預期性、約束性指標，以及電價等重要參數變量，作為新型電力系統形態的邊界條件；與技術創新分析接口，獲取風電、光伏等技術經濟性趨勢預測數據，支撐新型電力系統形態中風電、光伏規模測算；與模式創新分析接口，獲取車-網互動、源網荷儲一體化等典型模式的運行特性及效率效益，支撐新型電力系統形態中車-網互動、微電網的發展規模測算。

2.3.2  電源形態分析

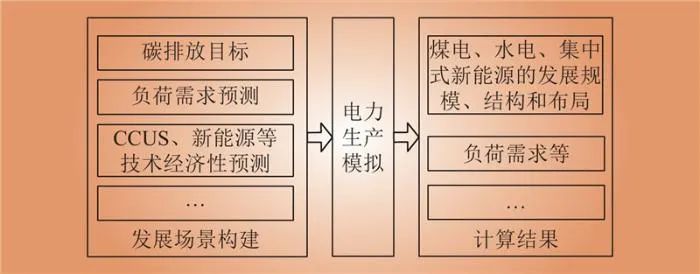

電源形態分析主要實現煤電、水電、集中式新能源的發展推演功能，以碳減排目標、負荷發展，以及CCUS、風電、光伏、電-氫耦合等技術經濟性預測構建典型場景，以電力系統建設運維成本最低為目標，利用電力生產模擬等方法，計算煤電、水電、集中式新能源的發展規模、結構和布局，如圖7所示。

圖7  電源形態分析功能

Fig.7  Power source form analysis function

2.3.3  輸電網形態分析

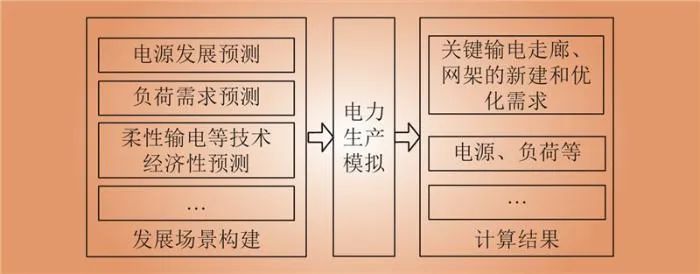

輸電網形態分析主要包括關鍵輸電走廊、主網規模走向分析功能，以電源發展、負荷需求，以及柔性輸電等先進技術經濟性預測構建典型情景，以電力系統建設運行成本最低為目標，利用電力生產模擬等方法，計算關鍵輸電走廊、主網架的新建與優化需求，如圖8所示。

圖8  輸電網形態分析功能

Fig.8  Transmission network form analysis function

2.3.4  配電網形態分析

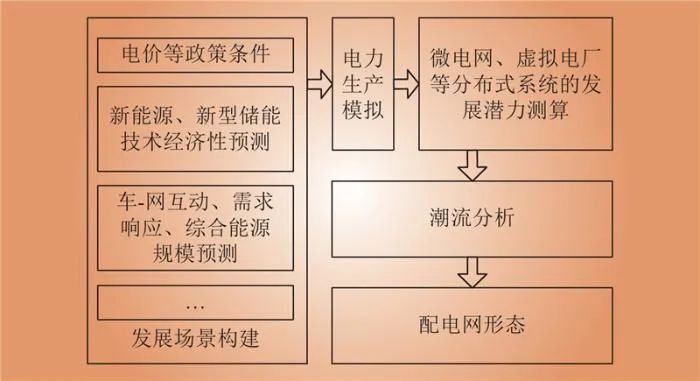

配電網形態分析主要實現微電網、虛擬電廠等分布式系統的規模分布，以及適應微電網、虛擬電廠規模分布的配電網拓?fù)渥兓治龉δ?，以電價政策，風電、光伏、新型儲能技術經濟性預測，以及車-網互動、需求響應、綜合能源規模預測等構建典型場景，根據配電網中不同節點供需互補特性，測算微電網、虛擬電廠等分布式系統的發展?jié)摿?。在此基礎上，通過配電網潮流計算重過載、輕載線路，分析配電網線路切改、網側儲能優化配置等潛在方案，并計算電力系統綜合效率效益，得出不同分布式系統規模分布下的配電網形態，如圖9所示。

圖9  配電網形態分析功能

Fig.9  Distribution network form analysis function

2.3.5  負荷形態分析

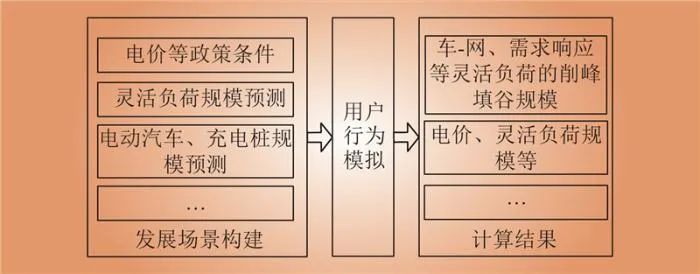

負荷形態分析主要實現車-網、需求響應等負荷側靈活互動資源的規模分析功能，以電價政策，電動汽車、充電樁規模預測，以及靈活負荷規模預測等構建典型場景，根據用戶行為特性模擬，測算車-網、需求響應等靈活負荷的削峰填谷能力，如圖10所示。

圖10  負荷形態分析功能

Fig.10  Load form analysis function

2.3.6  儲能形態分析

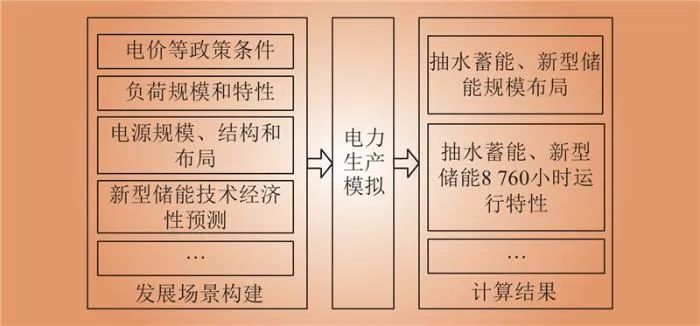

儲能形態分析主要實現抽水蓄能、新型儲能的規模布局分析功能，以電價政策，電源規模、結構和布局，負荷規模和特性，以及新型儲能技術經濟性預測等構建典型場景，通過電力生產模擬等，測算抽水蓄能、新型儲能規模、布局和出力。儲能形態分析功能如圖11所示。

圖11  儲能形態分析功能

Fig.11  Energy storage form analysis function

2.4  綜合評價分析

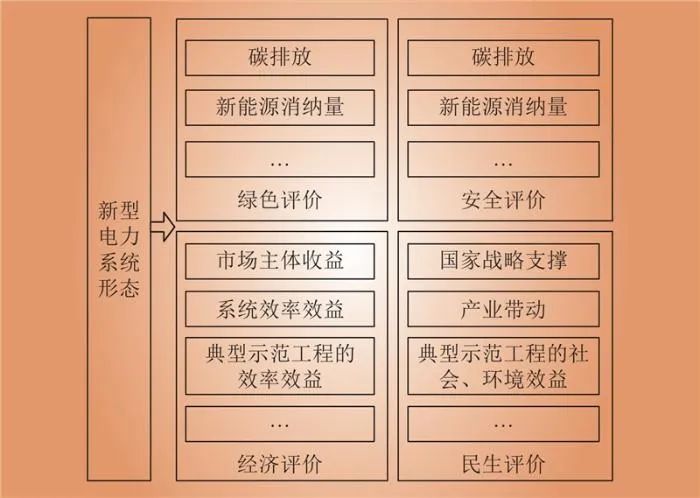

綜合評價從綠色、經濟、安全、民生4個維度對新型電力系統形態進行分析。

1）綠色評價。主要計算給定新型電力系統形態下碳排放、新能源消納量等數據，刻畫新型電力系統發展在能源綠色發展方面的推動作用。

2）經濟評價。主要測算給定新型電力系統形態下不同市場主體經濟收益、系統綜合效率效益等，并能夠計算典型新型電力系統示范工程的效率效益。

3）安全評價。主要從安全性、充裕性2個層面對給定新型電力系統形態進行測算，包括電力缺口、電量缺口、系統備用能力等，并能夠針對特定配電網形態分析分布式系統對快速恢復供電的支撐作用。

4）民生評價。主要測算新型電力系統構建對國家戰略的支撐作用，例如開展電動汽車下鄉等重大舉措的落實效果評估，分析新型電力系統構建對能源電力產業鏈、供應鏈發展的帶動作用，并能夠評估典型新型電力系統示范工程的社會、環境效益。

在上述分維度評價基礎上，利用層次分析等指標融合計算方法，實現對形態的綜合評價。綜合評估功能如圖12所示。

圖12  綜合評估功能

Fig.12  Synthetic evaluation function

3.結論

     本文針對新型電力系統形態量化推演方法進行了頂層設計，主要結論如下。

1）新型電力系統形態受中國能源電力發展目標牽引，需要落實在典型場景，以滿足典型場景中的功能需求為目的。為此，需要充分發揮驅動力推動作用，實現新型電力系統形態科學發展，其驅動力包括模式創新、技術創新和機制創新。

2）新型電力系統形態推演計算流程主要包括驅動力分析、新型電力系統形態分析、綜合評價3個環節，能夠?qū)崿F(xiàn)形態發展、驅動力優化分析功能，形態分析功能是在驅動力量化分析基礎上，分析新型電力系統形態和演進路徑；驅動力優化分析功能基于新型電力系統形態評估結果與發展目標差異分析，對驅動參數進行循環驗證，以此提出新型電力系統相關政策建議。

3）新型電力系統形態分析主要包括電源、輸電網、配電網、負荷、儲能等要素的形態分析，其中電源形態分析功能主要分析電源規模、結構和布局，輸電網形態分析功能主要分析關鍵輸電走廊、主網架新建優化方案，配電網形態分析功能主要分析分布式系統規模分布及配電網拓?fù)渥兓桨福?fù)荷形態分析功能主要測算靈活互動潛力，儲能形態分析功能主要分析抽水蓄能、新型儲能規模布局。

本文在提出新型電力系統形態發展邏輯的基礎上，研究了一種能夠量化分析形態發展的計算流程，并對主要功能進行了設計，能夠?yàn)楹罄m(xù)模型工具開發提供指導，有力推動新型電力系統形態的量化推演分析。
