目前國內燃煤電廠降低氮氧化物排放普遍采用的技術方案是低氮燃燒+尾部選擇性催化還原（SCR）煙氣脫硝，該方案存在的主要問題是在機組啟動及低負荷運行期間脫硝入口煙氣溫度低于脫硝允許最低噴氨溫度，導致脫硝裝置無法正常投運，造成鍋爐氮氧化物排放超標。

本文對華能荊門熱電2×350MW超臨界機組冷態啟動過程全負荷脫硝可行性進行研究，對機組啟動過程中各節點參數進行深入分析，以提高SCR入口煙溫為原則，通過采取提高給水溫度、提高煙氣溫度、提高蒸汽溫度及加強并網后各參數精細化調整，在不改造設備的前提下，不斷地優化運行操作，成功實現了機組冷態啟動全負荷脫硝。

1引言

為積極響應國家生態文明建設要求，持續實施大氣污染防治行動，滿足國家和地方環保政策要求，依據《火電廠大氣污染物排放標準》（GB13223-2011)、《鍋爐大氣污染物排放標準》（GB13271-2014)相關要求，積極改善環境質量，實現機組啟動過程全負荷脫硝，本文對機組冷態啟動過程進行分析，以提升SCR入口煙溫為原則，通過優化運行操作，改變機組啟動過程中鍋爐各受熱面吸熱量分配，對啟動過程中全負荷脫硝控制策略進行了研究。

2設備概述

華能荊門熱電1、2號鍋爐為東方 鍋爐廠生產的350MW超臨界直流鍋爐，為超臨界壓力、一次中間再熱、變壓運行、單爐膛、平衡通風、采用低NOx旋流式、前后墻對沖布置燃燒器，每臺爐配置五臺冷一次風正壓中速直吹式制粉系統，鍋爐點火方式為等離子點火。每臺機組配置一臺100%B-MCR汽動給水泵，兩臺機組共用一臺30%B-MCR容量的定速電動給水泵。鍋爐的啟動系統為不帶再循環泵的大氣擴容式啟動系統，機組配置容量為35%BMCR一級大旁路系統。鍋爐尾部煙道采用雙煙道結構，其中低溫再熱器布置于前部煙道，低溫過熱器、省煤器布置于后部煙道，再熱汽溫度采用煙氣擋板輔以微量噴水作為調節手段。脫硝系統采用選擇性催化還原法（SCR）方式進行脫硝處理，脫硝催化劑設計運行溫度為295~430℃。1、2號鍋爐分別于2017年5月、2016年12月分別完成超低排放改造，現階段執行的環保污染物控制標準為：NOx≤50mg/Nm3、SO2濃度≤35mg/Nm3、粉塵濃度≤10mg/Nm3。

3機組啟動過程中全負荷脫硝控制策略

機組啟動全負荷脫硝總體控制策略為：改變鍋爐各受熱面吸熱分配，提高SCR入口煙溫。采取的主要控制措施有：

1）提高給水溫度；

2）提高煙氣溫度；

3）提高蒸汽溫度；

4）加強并網后各參數精細化調整。

以下分析選取2017年3月16日、2017年7月5日2號機組兩次冷態啟動過程進行對比分析。

3.1提高給水溫度

由于本廠無臨機加熱系統，2017年7月5日#2機組啟動采用臨機4段抽汽供本機除氧器對給水進行加熱。為確保#2機組除氧器有足夠的汽源，機組啟動過程中始終保持臨機負荷在300MW以上，同時采取了電泵開機、啟動過程中及時退出A磨暖風器、切換空預器吹灰汽源等措施，進一步減少了輔汽的消耗，為除氧器加熱創造了有利條件。開機過程中始終維持約21%BMCR的啟動流量（230T/H左右），確保了給水溫度較高且穩定的水平，啟動階段水冷壁金屬溫度均勻、無偏差。中速暖機期間隨機投入高低加系統，在機組并網前適當延長了機組3000RPM暖機時間，確保了給水溫度的持續上升。鍋爐點火前給水溫度達到99.2℃，整個升溫、升壓過程中始終維持在120-130℃之間，機組并網前達到了132℃。下表1為2017年3月16日、7月5日#2機組冷態啟動給水溫度對比分析。

表1給水溫度控制情況

3.2提高煙氣溫度

3.2.1提高爐膛出口煙溫

鍋爐點火至并網期間維持較小的鍋爐風量，開機過程中始終維持約40%BMCR的鍋爐總風量，通過關小各層燃燒器二次風擋板及燃盡風擋板，燃燒穩定后逐步全開A層燃燒器二次風擋板，抬高爐膛火焰中心。機組沖轉后、并網前，不退出一級大旁路系統，進一步增加燃料量，通過旁路來控制蒸汽參數，從而進一步提高了爐膛出口及SCR入口煙溫，但燃料的增加應以主蒸汽溫升速率不超限、鍋爐不轉態為原則進行控制。下表2為2017年3月16日、7月5日#2機組冷態啟動爐膛出口煙溫對比分析。

表2爐膛出口煙溫控制情況

3.2.2改變尾部煙道受熱面吸熱分配

鍋爐點火后，保持再熱側煙氣擋板全開、過熱煙氣擋板全關，在機組并網前始終保持此方式不變，通過減小省煤器、低溫過熱器受熱面吸熱量，增加低溫再熱器受熱面吸熱量，逐步提高脫硝入口煙氣溫度。下表-3為2017年3月16日、7月5日#2機組冷態啟動低溫再熱器、省煤器出口煙溫對比分析。

表3低溫再熱器、省煤器出口煙溫控制情況

3.2.3提高主、再熱汽溫

由于我廠旁路系統為一級大旁路，汽機沖轉前再熱器處于無蒸汽流通狀態，為防止因再熱器積水造成沖轉后再熱蒸汽溫度上升緩慢，在機組抽真空階段對再熱器進行抽真空，消除了再熱器系統積水，提高了沖轉后再熱汽溫的升溫速率。在機組暖機至并網過程中逐步將主蒸汽提升至460℃左右，通過提高蒸汽溫度，減小蒸汽管道對煙氣的換熱，進一步提高SCR入口煙氣溫度。同時利用旁路系統維持較低且穩定的主汽壓，提高暖機效果，避免汽機脹差超限，為機組并網后主、再汽溫進一步提升及加負荷創造有利條件。同時在機組并網前，適當延長300rpm暖機時間，達到進一步提高煙溫的目的。下表4、表5為2017年3月16日、7月5日#2機組冷態啟動主汽溫、再熱汽溫對比分析。

表4主汽溫控制情況

表5再熱汽溫控制情況

3.2.4加強并網后各參數的精細化調整

并網后操作的總體原則是保持各項操作的連貫性，維持并逐步提高SCR入口煙溫，防止煙溫突降造成SCR退出。并網前將小機沖至3000RPM備用，做好汽泵并電泵操作準備，并網后及時啟動第二套制粉系統，將負荷升至50MW完成并汽泵操作；轉干態前繼續保持鍋爐啟動流量，轉干態后根據中間點溫度控制給水流量，調節過程中防止給水流量大幅度波動；隨著負荷上升，逐步投入高低加系統，進一步提高給水溫度，當四抽壓力大于除氧器壓力時逐步退出除氧器加熱；并網后隨著燃料增加，當氧量低于6%以下時，逐步提高總風量；并網后再熱煙氣擋板以SCR入口煙溫不下降、低再管壁不超溫為原則進行控制。

4達到的效果分析

4.1對煙氣側影響效果分析

（1）至汽輪機沖轉階段，爐膛出口煙溫升高約12℃、低再出口煙溫升高約62℃、SCR入口煙溫升高約87℃。下圖1為2017年3月16日、7月5日#2機組冷態啟動至汽輪機沖轉階段鍋爐各部煙溫對比分析。

圖1汽輪機沖轉階段鍋爐各部煙溫對比分析

（2）至汽輪機定速3000rpm階段，爐膛出口煙溫升高約20℃、低再出口煙溫升高約78℃、SCR入口煙溫升高約106℃。下圖2為2017年3月16日、7月5日#2機組冷態啟動至汽輪機定速3000rpm階段鍋爐各部煙溫對比分析。

圖2汽輪機定速3000rpm階段鍋爐各部煙溫對比分析

4.2對蒸汽側影響效果分析

（1）至汽輪機沖轉階段，省煤器入口給水溫度升高約87℃、水冷壁出口溫度基本持平、低溫過熱器出口溫度降低約16℃、屏式過熱器出口溫度升高約39℃、高溫過熱器出口溫度升高約43℃。下圖3為2017年3月16日、7月5日#2機組冷態啟動至汽輪機沖轉階段鍋爐一次汽系統蒸汽溫度對比分析。

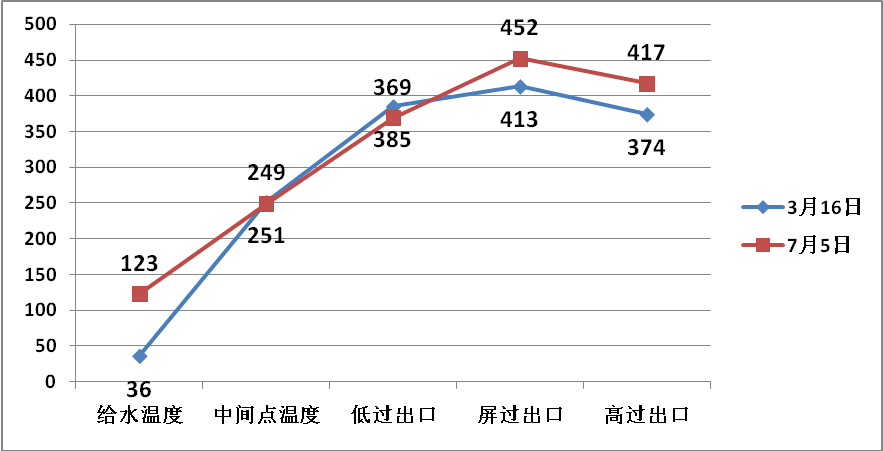

圖3汽輪機沖轉階段一次汽系統蒸汽溫度對比分析

（2）至汽輪機定速3000rpm階段，省煤器入口給水溫度升高約43℃、水冷壁出口溫度升高約12℃左右、低溫過熱器出口溫度基本保持不變、屏式過熱器出口溫度升高約32℃、高溫過熱器出口溫度升高約68℃。下圖4為2017年3月16日、7月5日#2機組冷態啟動至汽輪機定速3000rpm階段鍋爐一次汽系統蒸汽溫度對比分析情況。

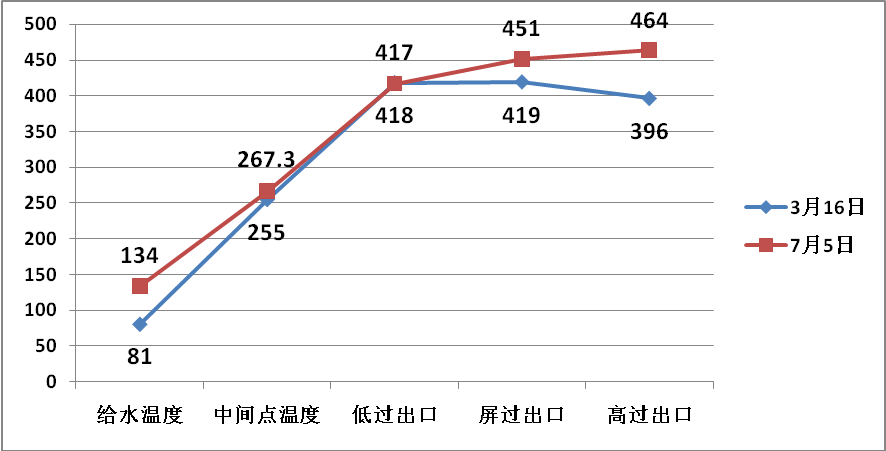

圖4汽輪機定速3000rpm階段一次汽系統蒸汽溫度對比分析

（3）至汽輪機定速3000rpm階段，低再入口溫度升高約22℃、低再出口溫度升高約133℃、高再入口溫度升高約26℃、高再出口溫度升高約36℃。下圖5為2017年3月16日、7月5日#2機組冷態啟動至汽輪機定速3000rpm階段鍋爐二次汽系統蒸汽溫度對比分析。

圖5汽輪機定速3000rpm階段二次汽系統蒸汽溫度對比分析

5采用全負荷脫硝控制策略機組啟動過程中的安全注意事項

（1）由于采用等離子點火，為了較早的提高尾部煙道煙溫，存在尾部煙道二次燃燒的風煙，啟動過程必須注意尾部煙道各段煙溫變化情況，必須投入脫銷、空預器連續吹灰。

（2）由于啟動過程中再熱側煙氣擋板全開、過熱側煙氣擋板全關，在機組并網初期及低負荷階段，再熱蒸汽流量小，隨著鍋爐熱負荷的持續增大，使得低再、高再出口汽溫上升較快，此時高再出口蒸汽溫度可通過減溫水進行控制，避免再熱汽溫大幅度上升，同時應嚴格再熱減溫水量的控制，保證蒸汽溫度有合適的過熱度，防止高溫再熱器進水；另外，還需加強對低再出口汽溫的控制，防止低再管壁超溫，可通過緩慢、小幅度開大過熱煙氣擋板進行控制，調節過程需重點關注SCR入口煙溫的變化。

（3）并網后再熱煙氣擋板的調節應以SCR入口煙溫高于投入允許值、低再管壁金屬溫度不超限及高再出口汽溫不超限為原則進行控制，應控制好調節幅度，防止SCR入口煙溫突降造成SCR退出運行。

（4）嚴格按設計要求脫硝系統，防止脫硝催化劑的熱力及化學損壞。一是防止煙溫低投入脫硝系統造成催化劑堵塞、失活；二是嚴格煙溫控制，避免催化劑溫升超限導致催化劑機械破壞，下表6為機組啟動過程中SCR入口煙溫升速率控制情況。

表6SCR入口煙溫升速率控制情況

6結論

通過采取上述運行控制措施，在鍋爐點火后4小時左右SCR入口煙溫即可達到脫硝裝置允許投入煙溫，#2機組本次啟動并網前SCR入口煙溫分別為：A側324℃、320℃、300℃，B側為302℃、321℃、313℃，在保證機組安全和脫硝催化劑使用壽命的前提下，順利實現了機組啟動并網前脫硝系統投入運行。

表7兩次啟動過程中SCR入口煙溫控制情況

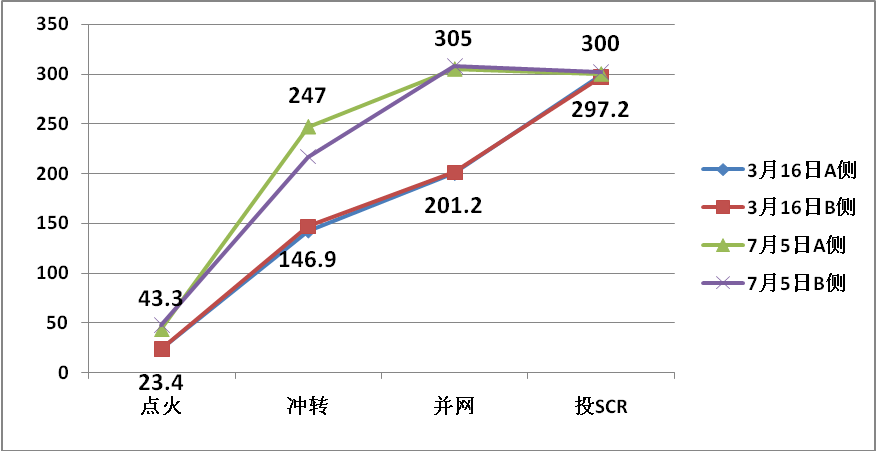

圖6兩次啟動過程中SCR入口煙溫對比分析

隨著國家環保要求的日益嚴格，華能荊門熱電通過運行操作優化，以提升SCR入口煙溫為原則，通過調整給水溫度、汽溫、煙溫及加強運行精細化操作等措施，在機組冷態啟動過程中實現了全負荷脫硝。為國內火電機組在以不改造設備的前提下，實現冷態啟動全負荷脫硝提供了借鑒。
