我國能源生產和消費面臨轉型,構建新一代電力系統是實現這一重大轉變的關鍵步驟。新一代電力系統是其發展歷程的第三代,大幅提高非化石能源電力占比,形成非化石能源為主的電源結構是其重要標志,在智能電網發展的基礎上構建更加智能化和多能互補的能源互聯網是其發展方向。根據當前及未來電力系統發展面臨的主要問題和關鍵因素分析,提出了新一代電力系統的主要技術特征：適應高比例可再生能源接入、具有高比例電力電子裝備、支撐多能互補綜合能源網,以及與信息通信技術進一步深度融合。高效低成本太陽能風能發電技術、高效低成本長壽命儲能技術、高可靠性低損耗電力電子技術、高強度低成本絕緣技術和超導輸電技術,以及新一代人工智能技術等幾類技術整體突破將對新一代電力系統的未來發展具有決定性影響。上述技術特征內涵和核心技術問題的分析,有助于進一步探討新一代電力系統研究和發展的方向。

0、引言

進入21世紀以來,隨著我國經濟的迅速發展和能源需求的大幅增長,能源發展面臨資源和環境的巨大挑戰。新形勢下,習近平主席于2014年6月提出推動能源消費革命、能源供給革命、能源技術革命和全方位加強國際合作的重大戰略思想;在中共十九大報告中進一步提出推進能源生產和消費革命,構建清潔低碳、安全高效能源體系,為我國能源發展改革指明了方向。出于環境保護和可持續發展的要求,在世界范圍內與能源生產、消費密切相關的溫室氣體排放也受到高度關注。2016年9月3日全國人大常委會批準我國加入《巴黎氣候變化協定》,在該協定框架之下,我國提出了有雄心、有力度的國家自主貢獻4大目標：1)到2030年中國單位GDP的二氧化碳排放,要比2005年下降60%到65%;2)到2030年非化石能源在一次能源消費中的比重要提升到20%左右;3)到2030年左右,中國二氧化碳排放達到峰值,并且爭取早日達到峰值;4)增加森林蓄積量和增加碳匯,到2030年中國的森林蓄積量要比2005年增加45億m3[1]。這4大目標既是我國對世界的承諾,也是我國實現能源生產和消費轉型的重要依據。其中非化石能源(主要包括水電、風電、太陽能發電等可再生能源以及核能等)在一次能源消費中比重是能源轉型的核心指標。

根據上述情況,我國能源革命的主要目標將是以可再生能源逐步替代化石能源,實現可再生能源等清潔能源在一次能源生產和消費中占更大份額,推動能源轉型,建設清潔低碳、安全高效的新一代能源系統。由于電力系統與可再生能源的生產、輸送和消費密切相關,電力系統在保證能源轉型核心指標的實現方面具有關鍵作用,因此,必須在技術發展和創新的基礎上,大力推動電力系統轉型,建設作為新一代能源系統核心的新一代電力系統。

本文從能源革命的戰略角度出發,根據我國能源轉型中能源電力及其技術發展的總體趨勢,探討了我國能源轉型和轉型中新一代電力系統的技術特征。1)探討了能源轉型對能源革命的重要意義及其內涵;2)指出電力能源結構演化對能源轉型具有重要意義;3)從高比例可再生能源電力系統、高比例電力電子裝備電力系統、多能互補的綜合能源電力系統、信息物理融合的智能電力系統與能源互聯網,以及幾類技術整體突破的潛在決定性影響等角度分析了新一代電力系統的主要技術特征。

1、實現能源轉型是我國能源革命的關鍵

國家發展改革委和國家能源局2016年12月29日發布的《能源生產和消費革命戰略(2016—2030)》(以下簡稱《戰略》)提出了我國能源革命中長期的戰略目標。其中,明確提出：1)到2020年,我國能源消費總量控制在50億噸標準煤以內,非化石能源占比達到15%,天然氣占比力爭達到10%;2)2021到2030年,實現能源年消費總量控制在60億噸標準煤以內,非化石能源占比達到20%左右,天然氣占比達到15%左右,非化石能源發電量占全部發電量的比重力爭達到50%;3)2050年,實現能源消費總量基本穩定,非化石能源超過一半。

可見,非化石能源在一次能源消費中占比的不斷提升,以及隨之帶來的能源轉型,是我國能源革命的關鍵。與此相應,《戰略》提出2030年非化石能源發電量占全部發電量的比重力爭達到50%,也是我國電力系統未來發展的重要指標,是構建我國新一代電力系統必須考慮的基本要求。

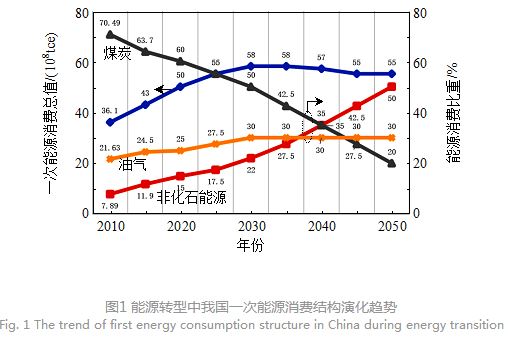

基于我國能源發展的戰略目標,綜合相關研究成果[2-12],能源轉型中我國一次能源消費結構演化趨勢的一種可能情景如圖1所示。

其中,2050年,50%的一次能源消費將是非化石能源,預計2030年后石油消費會逐年遞減,而天然氣消費將逐年增加,但石油和和天然氣之和占能源消耗比重較為穩定,大體維持在30%左右,因此在2050年一次能源消費對煤炭的需求將會在20%左右。

2、能源轉型與電力能源結構演化

非化石能源在一次能源消費中占比是我國能源轉型的核心指標。電力屬于二次能源,其來源與一次能源消費密切相關。2015年我國非化石能源電量為1.5萬億kW?h,采用供電煤耗法計算,取當年火電平均供電標準煤耗315g/(kW?h),折合一次能源4.725億tce(噸標準煤),占全年一次能源消費總量43億tce的11%;與全國當年非化石能源消費占一次能源消費的比例12%相差1個百分點。2016年我國非化石能源電量為1.7萬億kW?h,當年火電平均供電標準煤耗312g/(kW?h),折合一次能源5.304億tce,占全年一次能源消費總量43.6億tce的12.3%;與全國當年非化石能源消費占一次能源消費的比例13.3%也是相差一個百分點?？梢?jiàn),通過接近90%的非化石能源轉化為電能,使一次能源消費中非化石能源的消費主要來自電力,有力推動了我國非化石能源生產和消費的發展,為國家能源戰略轉型提供了最大的助力。因此,大幅提高非化石能源電力占比,形成非化石能源為主的電源結構,是實現能源轉型的主要支撐,也是電力系統轉型、建設新一代電力系統的重要標志。

基于國家能源發展戰略目標的中長期能源電力發展估算模型如圖2所示。模型基于2020—2050年各水平年全國一次能源消費總量、非化石能源在一次能源消費中占比等國家能源轉型的戰略目標,以及預測的全國人口數量、人均年用電量,水電及核電開發總量等經濟社會發展目標,各類發電設備的年運行小時、火電單位供電煤耗等技術參數的演化數據,計算各水平年水能、核能、太陽能、風能、生物質能等非化石能源發電以及煤炭、天然氣等化石能源發電的裝機容量和年電量發展需求。

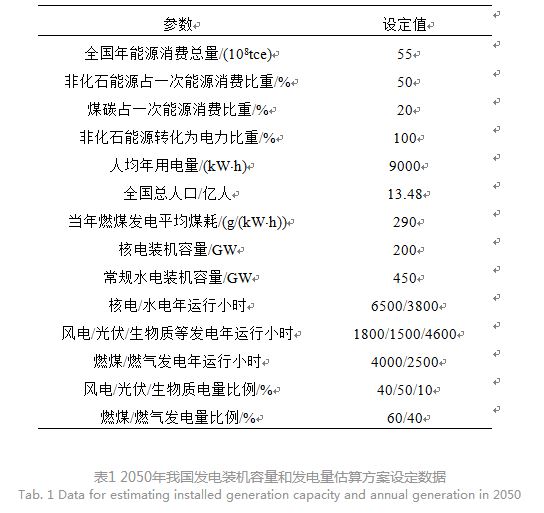

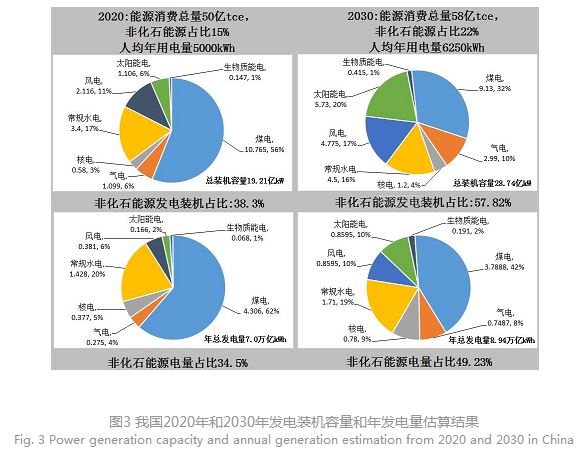

根據該模型對我國2020年至2050年發電裝機容量和發電量進行估算。其中,2020年按一次能源消費總量50億tce、非化石能源占比15%、總發電量為7萬億kW?h考慮,可得煤電裝機占56%,發電量占62%,可見到2020年我國煤電依然是基礎性的能源;2030年按一次能源消費總量是58億tce、非化石能源占比22%考慮,可得非化石能源發電裝機占比57.82%,年發電量占比49.23%,此時非化石能源電力將成為我國的主要電力能源。相關結果見圖3所示。

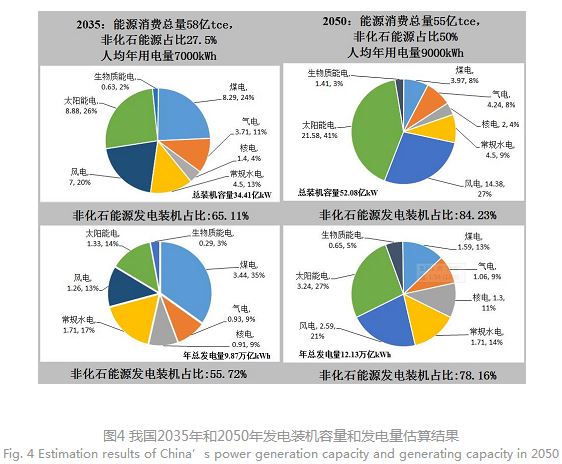

2035和2050年按照非化石能源占比分別為27.5%和50%考慮,在一次能源消費總量于2030— 2035年達到峰值58億tce后趨于穩定并略為下降的預期下,設定2050年為55億tce(見圖1)。估算結果表明,到2035年非化石能源電力裝機占比65.11%,年發電量占比55.72%。到2050年非化石能源電力裝機占比84.23%,年發電量占比78.16%,其中非水可再生能源(風能、太陽能、生物質能等)的電力裝機占比71.75%,年發電量占比53.35%,可再生能源已成為我國電力的主力能源,如圖4所示。其中2050年我國發電裝機和發電量估算方案設定數據如表1所示。

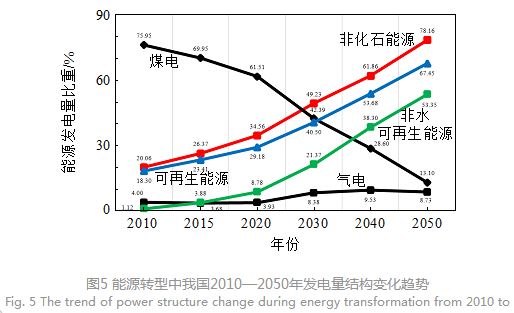

根據上述模型的估算結果,可以得到2010年至2050年我國電力年發電量結構變化趨勢,如圖5所示。

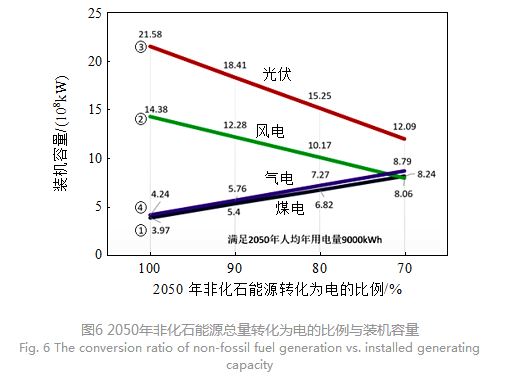

圖5所示結果為設定非化石能源消費總量全部轉化為一次電力(水電、核電、非水可再生能源發電)的情景。若在保持其他條件不變的情況下,考慮非化石能源總量轉化為電力的比例由100%到70%之間變化,則我國2050年非化石能源總量轉化為電的比例與裝機預估容量情況如圖6所示。

根據上述初步預測,消納不斷增加的可再生能源將會是我國新一代電力系統的主要建設目標。由于可再生能源在裝機形式、系統運行,以及能源消費等方面較之傳統化石能源都有不同的特點,因此勢必會使電網的基本結構、調控運行,以及安全防護等方面發生新的深刻變化。

3 新一代電力系統的主要技術特征

電力系統的發展可以分為三代,第一代電力系統的特點是小機組、低電壓、小電網,是初級階段的電網發展模式。第二代電力系統的特點是大機組、超高壓、大電網。優勢在于大機組、大電網的規模經濟性、大范圍的資源優化配置能力,以及開展電力市場的潛力。缺點是高度依賴化石能源,是不可持續的發展模式。第三代電力系統的特點是基于可再生能源和清潔能源、骨干電網與分布式電源結合、主干電網與局域網和微網結合,是可持續的綜合能源電力發展模式[13-21]。

第三代電力系統即新一代電力系統,是百年來第一、二代電力系統的傳承和發展。從第一代電力系統到第三代電力系統發展的內在動力是電能供需的變化,對于第三代電力系統而言,其主要驅動力是電源結構的變化。這種變化是伴隨著能源轉型發生的,原因在于化石能源的有限資源、環境保護的要求日益嚴格,以及在信息通信技術(information communication technology,ICT)高速發展的推動下,對系統運行和用戶服務自動化、智能化水平的更高要求。因此,大規模利用清潔能源和智能化將是未來新一代電力系統的主要發展方向。

近十年來電力系統的發展,特別是風電、太陽能光伏發電的快速發展,西電東送特高壓直流輸電的大規模建設,用戶端分布式能源多能互補綜合能源和能源互聯網的興起,新一代電力系統的技術特征更加顯現：電力系統中高比例可再生能源,高比例電力電子裝備,多能互補綜合能源,物理信息深度融合的智能電網和能源互聯網,是新一代電力系統的主要技術特征。

3.1 高比例可再生能源電力系統

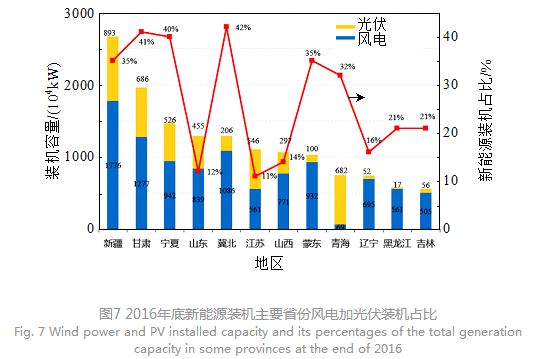

到2016年底,我國大陸并網風電裝機達到1.4846億kW,太陽能發電裝機達到7742萬kW。新能源裝機容量占我國大陸總裝機容量13.7%,其中西部、北部省份風電裝機占大陸開發總量的80%,太陽能光伏占50%,主要采取集中開發模式;而分布式太陽能光伏正在我國東部興起。2016年底,我國新能源裝機主要省份風電加光伏裝機占 比[22]如圖7所示。

目前,我國電網可再生能源的高滲透率主要體現在西部和北部地區。以甘肅為例,截至2016年底,全省光伏和風電裝機與全省總裝機之比達到41%,是一個很典型的高滲透率電網。

面對大量新能源的集中接入,首先要解決的技術問題是大規模風電和太陽能發電接入弱電網的問題。特別是在西北部,盡管有750kV交流輸電和諸多直流輸電通道,這些地區的電網依然是比較薄弱的,新能源發電消納問題比較突出。具體來說,一是大規模風電太陽能波動性電力接入弱電網系統的穩定運行問題。通過可再生能源機組、電站和電站群的協調控制及與電網控制相配合,解決可再生能源發電功率波動造成的電壓、頻率波動和電能質量問題。二是風電太陽能發電波動性、間歇性和不確定性的系統調峰調頻,以及棄風棄光問題。

我國2016年棄風總量達到497億kW?h,棄風率20%,其中甘肅棄風率高達43%,新疆棄風率也達到38%;2017年我國棄風電量比2016年同比減少78億kW?h,但總量依然高達419億kW?h[23]。

根據我國電網的實際情況,目前對于棄風棄光可考慮的技術措施主要包括：1)靈活電源和儲能調節,例如三北地區燃煤發電比例達到65%~90%,而靈活電源(如抽水蓄能)比例僅有0.5%~1.2%,為了應對棄風棄光,需要對煤電進行靈活性改造并建設蓄能電站;2)因地制宜就地消納,包括高載能產業布局、區域供熱、余電制氫和甲烷等;3)電網互聯風光水多能互補;4)太陽能熱發電;5)輸電通道建設[24-28]。

除了上述措施外,隨著電網和電力技術的發展還可以探索新的途徑以降低棄風和棄光率。

3.2 高比例電力電子裝備電力系統

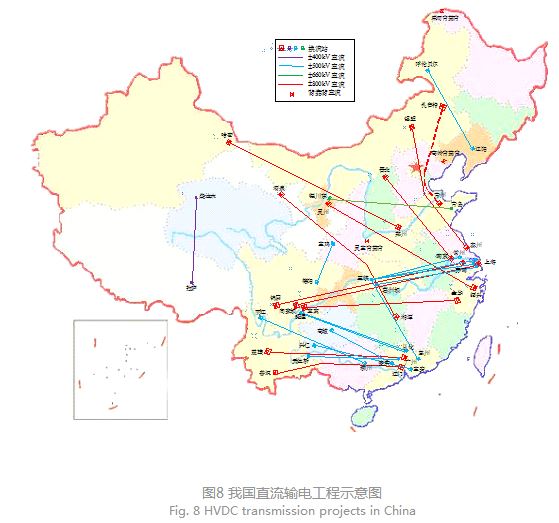

新一代電力系統中將會有大量的電力電子設備,其中最重要的是近年來高速發展的直流輸電系統。2016年末,我國有29項直流輸電工程運行,其中包括7項特高壓直流、4項背靠背直流、4項柔性直流(VSC-HVDC)。2017年還建成了錫盟至泰州、酒泉至湖南、晉北至南京、扎魯特至青州等特高壓直流工程,具體情況如圖8所示。

其中,華東和華南作為我國兩大負荷集中區也是直流輸電工程建設的重點,截止2017年末,各有10條直流輸電落點在這兩個區域,相應的系統運行技術問題如：多直流饋入受端電網的動態無功支撐應對多饋入直流相失敗,交直流混合系統送受端系統穩定協調控制等新問題需要研究解決。

此外,隨著未來西部可再生能源開發力度的加大和西電東送需求的增加,在我國西部通過水電、風電、光伏、具備靈活調節能力的清潔煤電等各種能源跨地區、跨流域的優化補償調節,進一步整合以可再生能源為主的清潔電力,實現向中東部負荷中心高效遠距離輸送的目標。為此本文作者之前提出的在現有西電東送單項直流輸電工程的基礎上建設直流輸電網,形成以西部源端直流輸電網為基礎向中東部負荷中心輸電的主干輸電網模式的設想[4]有可能成為現實。

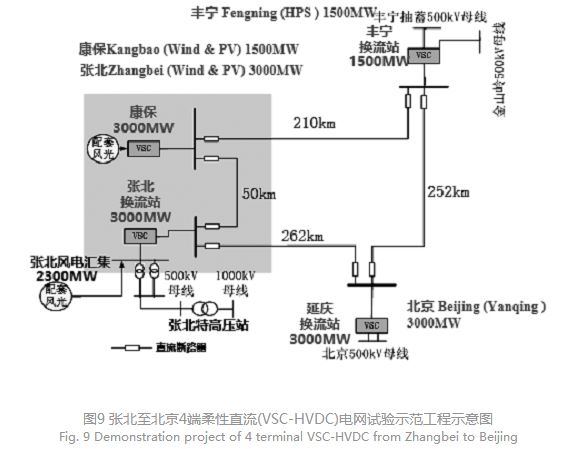

2017年末開始建設的張北至北京4端柔性直流(VSC-HVDC)電網試驗示范工程(如圖9所示),將為我國未來的直流電網建設積累經驗。

另一方面,伴隨可再生能源的發展,大量風電光伏電力電子變換器接入電網,例如直驅式風電機組變流器、光伏電站和分布式光伏逆變器、非水儲能電站和分布式儲能逆變器等。除了集中式接入的大型風電光伏外,還有越來越多的小容量、分布式風電光伏系統投運。目前,由于西部集中式風電光伏受到棄風、棄光的影響,發展暫時遇到障礙;分布式風電和光伏在中東部地區得到較大發展;正在推行的光伏扶貧政策,也大大增加了接入電力系統的電力電子設備數量。

隨著大量不同類型、不同電壓等級的電力電子設備接入電網,我國電力系統電力電子化的趨勢逐步顯現,給系統運行安全、系統分析控制、仿真建模計算等方面也帶來諸多挑戰[29-33],主要包括：

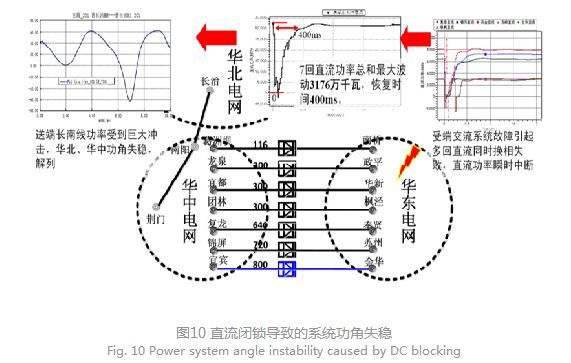

1)防止直流輸電受端故障閉鎖引起交直流輸電系統大范圍功率轉移、連鎖故障。例如,若華東電網發生事故造成多回直流閉鎖,大量的功率將會經由交流特高壓線路發生轉移,造成整個系統送受端大范圍功率電壓波動,對系統安全穩定運行造成巨大威脅(如圖10所示的仿真波形)。

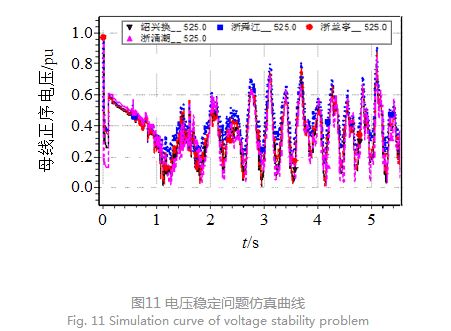

2)受端多饋入直流換相失敗再啟動引起的電壓穩定問題。受端多個直流換流站同時換相失敗后的再起動過程中,受端換流器將從電力系統吸收大量無功功率,有可能引發受端系統電壓長時間不能恢復正常,甚至電壓崩潰(如圖11所示的仿真波形)。

3)系統慣性減小造成頻率波動和頻率穩定問題。這主要是由于大量直流換流器接入系統代替了傳統交流發電機,導致整個系統慣性減小;一旦系統有功率波動,其電壓和頻率的波動速度將會加

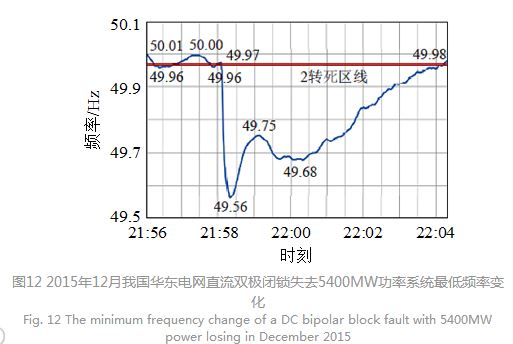

快、范圍也會變大。雖然目前已研究采用精準切負荷、使用調相機等方法,但這一問題對調度運行的威脅依然存在。如2015年,一回饋入華東電網的特高壓直流雙極閉鎖,瞬時損失功率5400MW,系統頻率快速跌至49.56Hz,近10年來首次跌破49.8Hz,頻率越限長達數百秒,實測曲線如圖12所示。

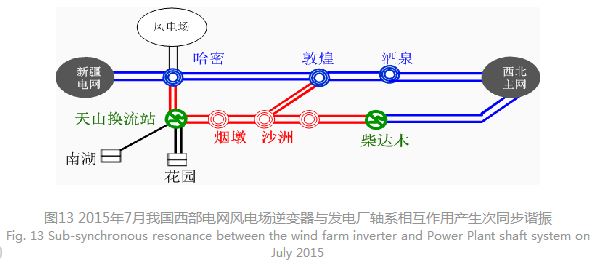

4)隨著風電等接入系統電力電子設備的增加,電力電子設備之間、電力電子設備與交流電網之間相互作用引發1kHz的寬頻振蕩。如2015年7月我國西北電網風電場逆變器與發電廠軸系相互作用產生次同步諧振事故,線路電流中次同步分量的頻率變化范圍為17~23Hz。同時,電流中還能檢測到77~83Hz的超同步頻率分量(如圖13所示的事故前電網接線)。

由于電力電子設備激發的次同步振蕩或高頻振蕩的分析、仿真和控制將成為非常重要的問題。

上述問題給現有的電網仿真和系統分析帶來了新的挑戰,未來更多、更復雜的電力電子裝備大規模接入電網將會使系統特性更難掌控。因此,需要在系統特性研究、建模仿真技術,以及控制措施等方面開展更多的工作,確保我國交直流混聯大電網的安全穩定運行。

3.3 多能互補的綜合能源電力系統

新一代電力系統伴隨我國能源轉型而產生,將不再是孤立的電力生產和消費系統,而是新一代能源系統的主要組成部分,是新形勢下智能電網概念向綜合能源系統的擴展。根據我國綜合能源利用的實際情況,可以分為兩種類型[34-38]：

1)源端基地綜合能源電力系統。我國西部地區各類可再生能源豐富,未來發電裝機潛力巨大,但是受限于輸電走廊和技術因素,西電東送的能力很難超過6億kW,大量的電能除盡可能多地就地消納外,還必須轉化為其他形式的能源便于儲存和運輸。因此,需要在我國西北部建立源端綜合能源電力系統,實現水電、風電、太陽能發電、清潔煤電等能源基地和儲能通過直流輸電網實現多能互補向中東部輸電;電力通過供熱制冷、產業耗電等多種途徑就地消納;電解制氫、制甲烷等就地利用或通過天然氣管道東送。

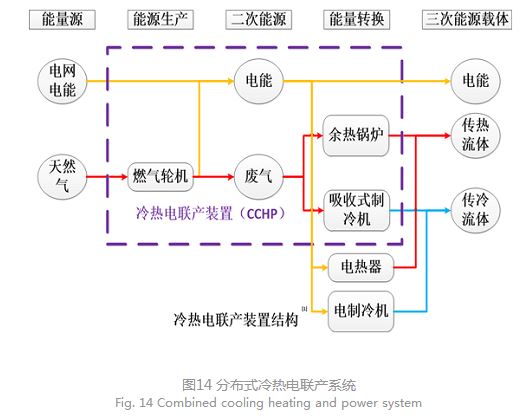

2)終端消費綜合能源電力系統。此類系統主要存在于我國東部地區,建設目標是提高能源利用效率、降低能源消耗總量。目前我國能源電力生產主要通過熱發電,相應的效率只有30%~40%,因此有必要建立綜合能源電力系統,提高能源綜合利用效率。該系統主要包括基于各類清潔能源滿足用戶多元需求的區域綜合能源系統;主動配電網架構下直接面向各類用戶的分布式能源加各類儲能和清潔能源微電網。其中基于天然氣和清潔電力的分布式冷熱電聯產系統如圖14所示,面向用戶的綜合能源系統架構如圖15所示。

3.4 物理信息深度融合的智能電力系統和能源互聯網

隨著ICT的進步,各類能源系統與互聯網技術正在逐步融合進而形成能源互聯網[15,39],使得能源與信息間的聯系和互動達到前所未有的新高度。如果用互聯網思維審視傳統電力系統,可以看出后者中各類集中和分散布局的電源通過大規?；ヂ?lián)的輸配電網絡連接千家萬戶,具有天然的網絡化基本特征。事實上,傳統電力系統終端用戶用電早已實現“即插即用”,電力用戶不需要知道它所用的電是哪個電廠發出的,只需根據需要從網上取電,具有典型的開放和共享的互聯網特征。另一方面,從互聯網思維看傳統電力系統,后者還是缺乏靈活調節和儲能資源,不適應高比例集中和分布式可再生能源電力的接入,不具備多種能源相互轉化的功能,不支持多種一次和二次能源相互轉化和互補,綜合能源利用效率和可再生能源利用程度提高受到限制。傳統電力系統的集中統一的管理、調度、控制系統不適應大量分布式發電,以及發電用電、用能高效一體化系統接入的發展趨勢。

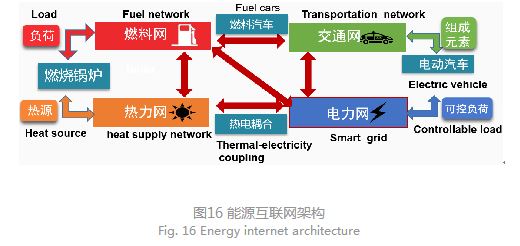

在智能電網發展的基礎上,物理信息深度融合的智能電力系統與多種能源生產和消費網絡如交通網、熱力網、燃料網等廣泛互聯(如圖16所示),所形成的能源互聯網具有如下3個層次的涵義：

1)以電力系統為核心和紐帶,多種能源互聯互通的能源網絡。通過多能協同互補,滿足終端用戶多種能源需求,大幅提高能源綜合利用效率。

2)能源系統與互聯網技術深度融合的信息物理系統。以互聯思維和技術改造傳統電力系統,廣泛應用物聯網、大數據、云計算,大幅提升能源電力系統的靈活性、適應性、智能化和運營管理水平,大幅提高接收波動性可再生能源的能力,助力能源轉型。

3)以用戶為中心的能源電力運營商業模式和服務業態。向用戶提供便捷互動的能源、電力、信息綜合服務,在滿足各種用能需求的同時,為用戶創造更多的價值,助力能源市場化和相關產業發展。

因此,促進傳統電力系統與信息互聯網進一步廣泛融合,以互聯網思維和技術改造傳統電力系統,建設能源互聯網,是構建新一代能源系統的關鍵步驟,也是新一代電力系統的發展方向。事實上,新一代電力系統是新一代能源系統的核心,能源互聯網的理念目標和系統架構與新一代能源系統高度契合,能源互聯網服務以電力為核心載體,智能電網提供主要基礎平臺從而可以最大限度地滿足消費者的需求。

3.5 技術突破的決定性影響

電力系統的發展與相關技術的進步密不可分,對于新一代電力系統而言,以下方面的技術發展可能對電力系統產生顛覆性影響[40-54]。

1)高效低成本太陽能、風能發電和電網友好技術。此類技術的大規模開發應用,將顛覆傳統發電方式,告別化石能源主導電力生產的時代,實現能源生產和消費革命。事實上,自2000年以來隨著相關技術的發展,大型地面光伏全生命周期平準化度電成本(levelized cost of energy,LCOE)已下降了85%,同時根據美國能源部(DOE)預計,光伏發電成本2030年前將降至3美分/(kW?h)。由于同火電、水電、核電機組相比,新能源建設周期短,50MW風電項目建設周期約為幾個月,MW級光伏電站建設周期不到半年,因此在成本大幅降低的情況下,新能源裝機占比將可迅速提高。

2)高效低成本長壽命儲能技術。此類技術的規?；瘡V泛應用,將顛覆傳統電力系統運行方式,開啟全新的電力生產分配新模式,為未來實現高比例乃至100%可再生能源的新一代電力系統奠定基礎。2015年磷酸鐵鋰電池成本價約3000元/(kW?h),2020年預計達到1000元/(kW?h);2016年鋰離子電池儲能的綜合成本接近0.65元/(kW?h),預計2030年達到0.12元/(kW?h),儲能系統成本的顯著下降將解決新能源發電波動問題。此外,預計到2030年,以鋰空氣電池為代表的超高比能電池,比能量有望達到8~10kW?h/kg(汽油熱值5.94kW?h/kg),此類 超高比能儲能技術將有望改變電網發/輸/配/用電的形態。

3)高可靠性低損耗電力電子技術。此類技術的推廣應用,將逐步取代傳統交流輸電主導的輸配電網,形成直流輸配電網和交直流混合輸配電網新模式。一方面,SiC和GaN等寬禁帶電力電子器件的發展,將推動高壓直流輸電和直流電網具有更大容量、更高效率和更高可靠性,以其為基礎的高壓直流斷路器也是直流電網的主要組成部分;另一方面,采用新型電力電子元件的交流FACTS裝置和交直流能量路由器直接接入電網,具有更高功率體積比和更低損耗,適用于構建直流配電網或作為微電網功率轉換裝置,將給中低壓主動配網和微電網帶來革命性變化。

4)高強度低成本環境友好絕緣技術和超導輸電技術。此類技術的開發應用將變革傳統輸電線路和裝備。其中,高擊穿場強、高非線性、耐高低溫、耐電痕化等絕緣材料技術的發展,可以提高設備長期安全性,實現電氣設備小型化,顯著提高電氣設備的工作性能,并與環境和諧發展;超導輸電則將為未來電網提供一種全新的低損耗、大容量、遠距離電力傳輸解決方案,超導限流、超導儲能等技術將顯著提高電網運行的安全可靠性。

5)新一代人工智能技術。以無處不在的傳感器和先進ICT技術為基礎,以物聯網、大數據、云計算、深度學習、區塊鏈等為核心,人工智能技術正在迅速發展。具有應用于電力系統設備管理和系統控制、能量管理和交易等領域的潛力,可能會顛覆傳統方式,開啟一種全新的自動、自主新模式,有助于新一代電力系統的安全、經濟和可靠性的提高。例如,未來分布式光伏、電能替代出力不確定性和電動汽車的時空不確定性將引入更多變量,傳統分析方法在系統調度、交易方式、能量管理等方面將面臨諸多挑戰,人工智能將是解決這一類問題的有力措施。

上述這些方面技術的發展將會對未來電力系統的形態、運行調度和市場交易模式產生重大影響。當然,這些技術的發展和應用與市場需求密不可分的,必須考慮經濟性,只有具備充分市場競爭力的技術和裝備才能得到廣泛應用和發展。

新一代電力系統的發展將會是一個長期過程,因此除了上述技術外,還可能在此期間出現新的、具有重大意義的技術方向。這就要求在構建新一代電力系統時必須充分考慮潛在的技術創新領域,保持對新技術的接納能力并適時調整系統的相關環節。

4 結論

1)建設清潔低碳、安全高效的新一代能源系統是我國新一輪能源革命的主要目標,能源轉型是實現這一目標的關鍵步驟。

2)電力系統由以化石能源為主向低碳可再生能源為主轉型,建設作為新一代能源系統核心的新一代電力系統,將對能源轉型目標的實現起關鍵作用。

3)高比例可再生能源、高比例電力電子裝備接入電網,實現多能互補的綜合能源生產和供給,在智能電網基礎上支持構建能源互聯網,是新一代電力系統的顯著技術特征,也將帶來能源轉型中對電力系統的重大技術挑戰,為電力系統理論和技術進步帶來新的研究方向和發展機遇。

4)包括新一代人工智能在內的幾類技術的突破有可能對未來能源電力系統各環節的發展形態、系統整體效率、運行控制方式和運營模式帶來變革性、顛覆性影響,也是針對新一代電力系統前瞻性研究的重要方向。
