2015年，我國煤炭消耗總量約為29.5億t，電煤消耗占總消耗量的52%，燃煤電廠二氧化硫排放量占全國的26%，是導致空氣污染的主要原因之一。

最新的GB13223一2011《火電廠大氣污染物排放標準》對鍋爐二氧化硫排放濃度進行了更嚴格地限制。2017年，我國在政府工作報告中再次提及超低排放，在2020年前對燃煤機組全面實施超低排放和節能改造。截止目前，我國超低排放新格局已基本形成，多種污染物控制技術也趨于成熟，針對火電廠燃煤煙氣脫硫，托盤塔技術改造即可有效降低SOz排放濃度，同時達到脫硫除塵的目的。

由于減排技術及污染物排放濃度的限制，實現“超低排放”會造成經濟上投入增加較多的現象，但其所帶來的環境效益卻相對薄弱。費效分析可有效研究技術可行性及不同減排情景下的環境、經濟效益，對提高電廠污染物控制效率，改善大氣環境質量具有重要意義。本文即從經濟和環境效益角度，研究燃煤電廠脫硫設施運行各因素對脫硫成本效益的影響情況，以及超低排放改造后的成本和由此減少的污染物排放量，以“費用最小化、效益最大化”為原則，尋求節能減排新途徑。

1燃煤電廠二氧化硫排放及減排措施現狀

文獻統計顯示，2014年全國廢氣中二氧化硫排放量為1975萬t，工業二氧化硫排放量為1740萬t，占總二氧化硫排放量的88%。如圖1所示，自“十三五”實施以來，我國二氧化硫排放量呈下降趨勢，這與電力行業大力推進脫硫措施密切相關。

圖1近5年SO2排放情況

為滿足日益嚴格的污染物排放標準，我國燃煤脫硫機組容量呈現不斷增長的趨勢，2015年當年新建投運火電廠煙氣脫硫機組容量約0.53億kW，截止2015年底，全國已投運火電廠煙氣脫硫機組容量約8.2億kW，占全國火電機組容量的82.8%，占全國煤電機組容量的92.8%。其中，石灰石一石膏濕法所占的比例高達93%，除此之外，還包括煙氣循環流化床法、氨法、海水法等，如圖2所示。

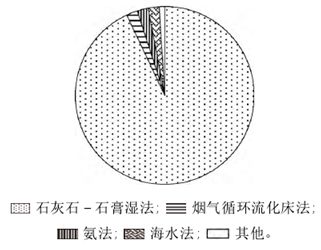

圖22015年電廠脫硫機組的脫硫方法

針對燃煤電廠目前應用最廣泛的石灰石一石膏濕法脫硫技術，構建費效計算模型，開展費效情景分析，對實現火電廠環境和經濟的雙贏具有重要意義。

2石灰石一石膏法脫硫費效計算模型

2.1費用計算模型

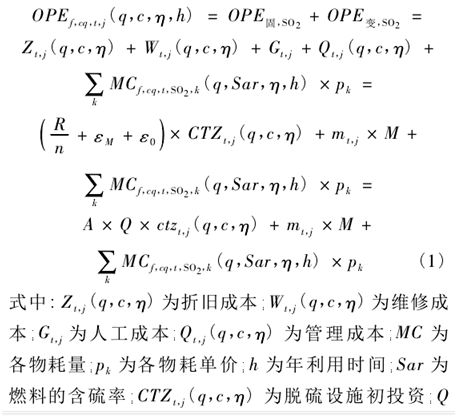

燃煤電廠煙氣脫硫系統運行成本包括固定成本和變動成本兩部分。固定成本OPE固，SO2通常包括折舊成本、維修成本、人工成本和管理成本，變動成本OPE變,SO2即脫硫技術的物耗量，與爐型f，煤質cq、控制技術t、機組容量q、污染物入口濃度c、脫除效率η以及年利用小時數h有關。煙氣脫硫運行成本計算公式見式(1):

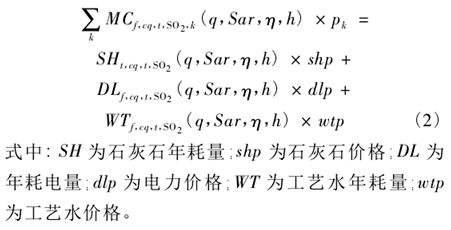

石灰石一石膏法脫硫的物耗包括石灰石耗量、電力耗量及工藝水耗量，計算見式(2)：

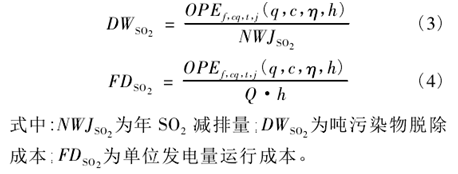

本文以脫硫設施的噸污染物脫除成本及單位發電量運行成本來衡量石灰石一石膏法脫硫的經濟性，其計算方法見式(3)、式(4)：

2.2減排效益模型

隨著機組脫硫設施裝機容量的逐漸增大，二氧化硫減排量亦在逐年增加，2015年SOz排放量比上年減少5.8%，在改善空氣質量問題的同時也為我國帶來一定的經濟效益。電廠脫硫的經濟效益主要來源于排污費的減少和環保電價的補貼，污染物減排的環境效益以污染物減排量為指標進行評估，因此，根據物料衡算法，石灰石一石膏法脫硫的環境效益由式(5)計算：

2007年我國發布《國務院關于印發節能減排綜合性工作方案的通知》，規定二氧化硫排污費為1.26元/kg，燃煤電廠脫硫設施上網電價執行在現行上網電價基礎上加價1.5分/(kW˙h)的脫硫加價政策。因此，燃煤電廠脫硫經濟效益的計算為：

通過計算費效比，更為直觀的分析脫硫技術的經濟可行性，當費效比<1時，說明該技術經濟可行，反之不可行，費效比的計算見式(7):

3石灰石一石膏法脫硫費效分析

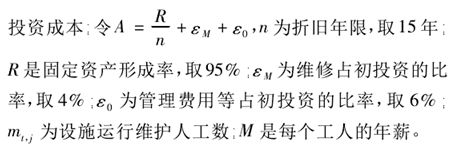

本研究所用數據通過文獻調研、統計等方法獲得，因素定值設定如下:煤質發熱量Qarcq,。取20934kJ/kg，燃煤鍋爐，根據現行市場價格調研，石灰石價格取130元/t，工藝水價格取5元/t，上網電價取0.3365元/(kW﹒h)，經計算A值為0.1633。本文即選定若干影響脫硫設施運行的關鍵因素，包括機組容量、年運行時間、不同SOz排放限值、煤炭中硫含量等進行分析研究，得出各因素對脫硫成本及效益的影響規律，以尋求石灰石一石膏法脫硫設施運行的最佳狀態。

3.1模型機組容量對成本效益的影響

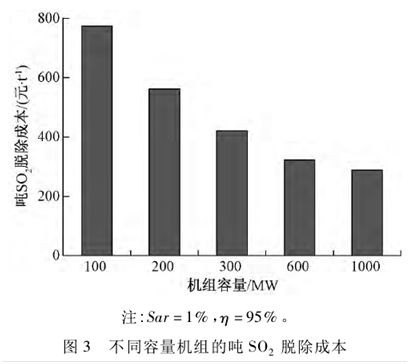

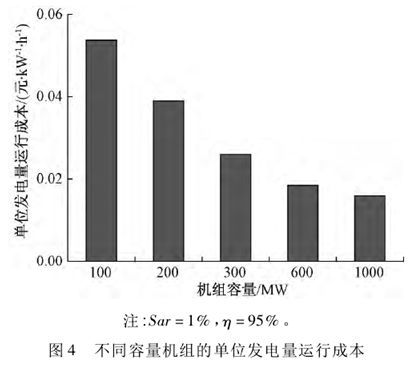

設定含硫量為1%，脫硫效率為95%，機組容量分別為100,200,300,600,1000WM，年運行時間為5000h，分別計算其噸SO2脫除成本、單位發電量運行成本和年減排量。如圖3、圖4所示，大容量機組有助于降低噸SOz脫除成本及單位發電量運行成本。隨著機組容量的增加，噸SOz脫除成本逐漸減小，是因?yàn)槊摿蛟O(shè)施總運行成本和年SOz減排量都呈增長趨勢，但幅度不同，導致噸SO2減排成本降低。在脫硫效率和含硫量一定時，隨著機組容量提升，單位發電量運行成本逐漸減少，主要是因?yàn)殡S著機組規模增大，單位容量投資成本逐漸減少;脫硫電耗率降低，導致電耗成本減少;鍋爐熱效率升高，發電標煤耗降低，使得石灰石耗量減少，成本隨之降低;水耗量雖逐漸增大，但單位發電量的成本與規模效應有關，呈減少趨勢?？偠灾?，機組規模越大，脫硫設施單位發電量運行成本越低。

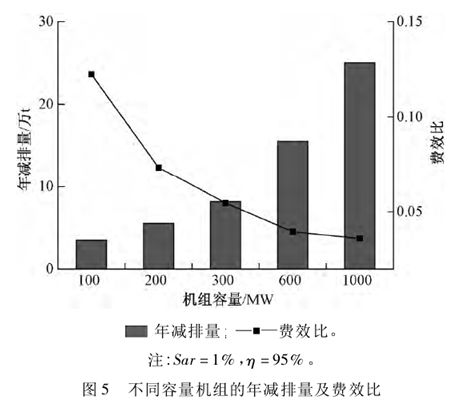

如圖5所示，大容量機組的污染物年減排量較大，主要是因?yàn)榘l(fā)電標煤耗隨著容量的增加而減少，使SOz排放量減少。脫硫設施的費用效益比值<1，且隨著機組容量的增大而減小，說明大容量機組的經濟效益更為顯著，有利于實現環境和經濟的雙贏。

3.2年運行小時數對成本的影響

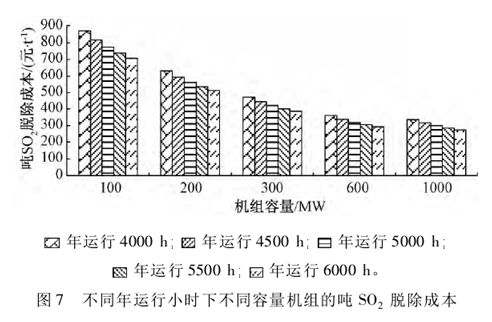

年運行時間是影響脫硫設施運行成本的重要因素，設定燃煤含硫率為1%，脫硫率為95%，機組容量分別為600,1000MW,分別計算年利用時間為4000,4500,5000,5500,6000h下的單位發電量運行成本及噸SO2脫除成本，如圖6、圖7所示。隨著年利用時間的增加，單位發電量運行成本及噸SO2脫除成本均呈減少趨勢。

在中國的電力監管框架下，電網公司不僅擁有和經營輸配電網絡，而且還是該系統的運營商，決定每個電廠發電和向電網銷售電力的小時數。如果系統操作員可以根據每個發電廠的排放情況調度運行時間，增加“清潔”電廠的運行時間，同時減少“污染”電廠的運行時間，以支持那些已經安裝并且脫硫效率高的電廠，在達到更好減排效果的同時降低成本。

3.3不同SO2排放限值對成本的影響

近幾年，我國正推動燃煤電廠超低排放改造以接近天然氣電廠水平，會對解決大氣環境問題帶來積極的影響。分別針對100,200,300,600,1000MW機組，燃燒相同含硫量1%的煤，分析計算SO2排放達到一般地區排放限值100mg/m3、重點地區排放限值50mg/m3及超低排放限值35mg/m3這3種情景的成本，如圖8、圖9所示。達到重點地區SO2排放限值的單位發電量運行成本比達到一般地區排放限值的成本高約20%，噸SO2脫除成本高約15%;達到超低排放限值的單位發電量運行成本比達到重點地區排放限值的成本高約10%，噸SO2脫除成本高約8%。

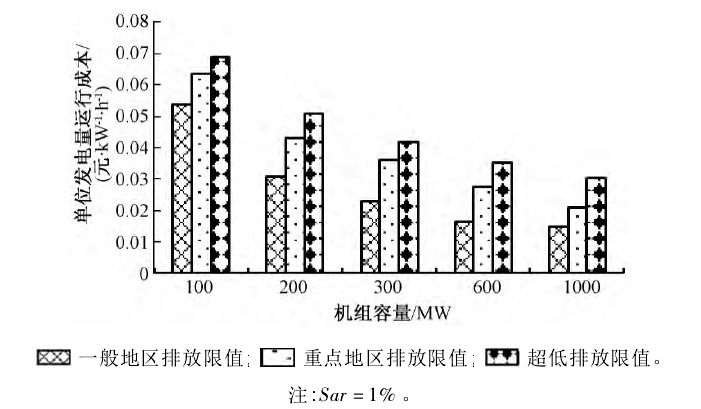

圖8不同容量機組達到不同排放限值的單位發電量運行成本

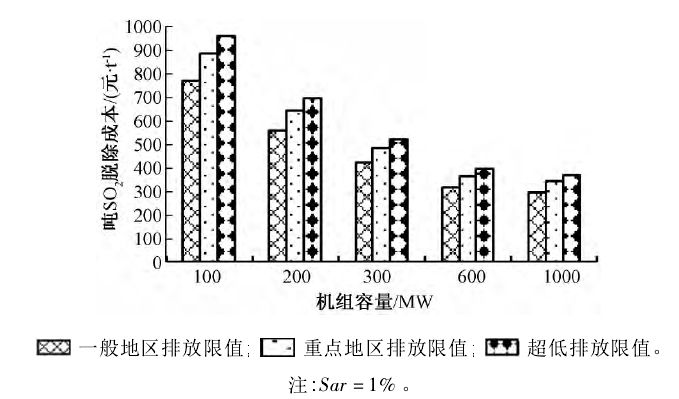

圖9不同容量機組達到不同排放限值的噸SO2脫除成本

4托盤塔技術改造

托盤塔技術是在吸收塔內增設一層多孔合金托盤，使煙氣在托盤截面分布均勻，在煙氣從托盤下往上流動過程中，有效吸收SO2。目前，巴布科克一威爾科克斯公司的專利技術托盤應用最為普遍，我國武漢凱迪電力環保有限公司引進了該技術?；鹆Πl(fā)電機組可在現有脫硫塔的基礎上進行改造，工程量小，提高SO2吸收效率的同時，降低脫硫能耗。日前，該技術在長興電廠、玉環電廠的實際應用結果顯示:排放煙氣中p(SO2),20mg/耐，表明該技術在超低排放上取得了突破，實現了燃煤機組“超低排放”。

本文基于費效計算模型，研究原有石灰石一石膏法脫硫設施經托盤塔技術改造后的成本效益，計算費效比，分析其經濟可行性。設定含硫量為1%，脫硫效率為95%，年運行5000h，機組容量分別為600、1000MW，其噸SO2脫除成本及單位發電量運行成本如圖10、圖11所示。

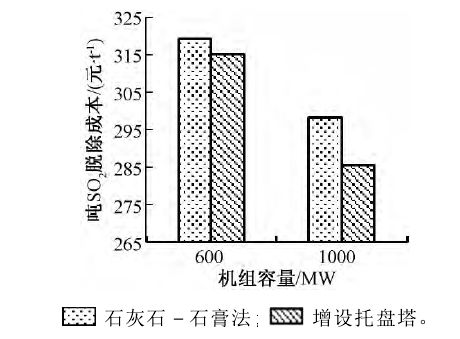

圖10600MW和1000MW機組托盤塔改造前后的噸SO2脫除成本

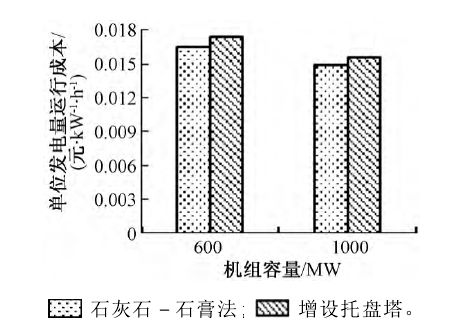

圖11600MW和000MW機組托盤塔改造前后的單位發電量運行成本

由圖10、圖11可以看出：托盤塔改造后單位發電量運行成本有小幅度增加的趨勢，但噸SO2脫除成本大大減少，SO2減排量明顯增加，經計算，機組費效比約0.04<1，說明托盤塔改造經濟可行，減排效果顯著。雖然增設托盤后漿液循環泵流量降低，但是系統所需增壓風機規模加大，使總電耗略有增加;托盤塔的使用提高了脫硫設施吸收SO2的能力，減排能力大大提升。增設托盤塔后投資費用增加約80萬元，年運行成本也有所增加，但其減少的排污費和電價補貼所帶來的經濟效益遠大于成本增加的費用，因此托盤塔超低排放改造的環境、經濟效益顯著，并且對系統節能降耗有良好效果。

5結論

1)在含硫量和脫硫效率一定時，隨著機組容量的增加，噸SO2脫除成本及單位發電量運行成本均逐漸減少，年減排量逐漸增大，費效比逐漸減小，即大容量機組有利于節省費用，減排效益明顯。

2)在含硫量和脫硫效率一定時，設定機組容量為600MW，計算發現，隨著年運行時間的增加，噸SO2脫除成本及單位發電量運行成本均呈減少趨勢，建議電網公司根據每個發電廠的污染物排放情況調整其運行時間，對污染物排放量較低的電廠給予較高的年運行時間，在達到更好減排效果的同時降低成本。

3)在含硫量一定時，達到重點地區SO2排放限值的單位發電量運行成本比達到一般地區SO2排放限值的成本高約20%，噸SOZ脫除成本高約15%;達到超低排放限值的單位發電量運行成本比達到重點地區排放限值的成本高約10%，噸SO2脫除成本高約8%。

4)托盤塔技術可有效降低煙氣中二氧化硫濃度，提高SO2吸收效率。設定含硫量為1%，脫硫效率為95%，年運行5000h，機組容量分別為600、1000MW，對比研究發現，增設托盤塔后SO2吸收率及年減排量大大增加，費效比<1，環境、經濟效益明顯。該改造方法亦可作為火電廠脫硫裝置改造的首選方法。
