介紹了哈密燃機項目燃?xì)忮仩t的應用情況,說明了焦?fàn)t煤氣燃燒過程中NOx的排放情況和生成機理,闡述了燃?xì)忮仩t脫硝工藝及脫硝劑的選擇方法,為焦?fàn)t煤氣發電鍋爐脫硝方案的選擇提供了參考。

1概述

新疆哈密某產業聚集園區內，已建及在建有多個褐煤提質改性項目。其主要工藝方案均為在隔絕空氣(或在非氧化氣氛)條件下將褐煤進行加熱，使其在不同的溫度下發生一系列物理變化和化學反應，最終得到固體(蘭炭)、液體(煤焦油)和氣體(尾氣)等產品。蘭炭、煤焦油為其主要產品.可作為化工原料.而焦?fàn)t尾氣則可作為燃料。目前各化工項目所產生的尾氣有的完全排放，有的僅利用其一小部分用于自備的500kW級小發電機組，能源浪費情況非常嚴重。為此，哈密燃機項目將產業聚集園區內各蘭炭廠所產生的煤氣統一收集，興建大型尾氣發電項目，以形成完整的煤化工產業鏈，實現資源的綜合利用。本項目建成投運后.收集的荒煤氣經凈化處理后污染物大大降低，煙氣中所含的少量大氣污染物通過點源排放，可較大幅度減輕對環境的污染。

2焦?fàn)t煤氣鍋爐簡介

哈密燃機項目一期裝機規模為：2套9E等級燃?xì)庖徽羝?lián)合循環發電機組+1臺200t/h燃?xì)忮仩t。本文主要對燃?xì)忮仩t發電部分進行介紹。本工程以煤化工尾氣為燃料，荒煤氣經由管道收集后輸送至煤氣處理站，煤化工尾氣依次經由電捕焦油器和TSA凈化單元將尾氣中的焦油、粉塵、H，S、萘等去除后，進入燃?xì)忮仩t燃燒后經煙囪排放。

燃?xì)忮仩t型號NG一200/6.2一Q，為杭州鍋爐集團股份有限公司生產的單鍋筒、自然循環、集中下降管、倒“U”型布置的煤氣鍋爐，采用全膜式水冷壁，爐頂、水平煙道及轉向室設頂棚過熱器和包墻過熱器，尾部豎井煙道中布置省煤器、空氣預熱器。鍋爐額定蒸發量為200t/h，鍋爐保證設計熱效率90.5%。鍋爐采用雙旋流煤氣燃燒器，煤氣燃燒器分層布置在鍋爐爐膛下部燃燒器前墻上，鍋爐負荷在50%～100%范圍內進行調節，并保證蒸汽參數、煤氣燃燒器兩層標高分別為6000mm、8000mm。前墻每層各布置3只凈煤氣燃燒器，共6只。下層每只煤氣燃燒器布置有1支點火氣槍和1支高能點火槍。

本鍋爐的設計燃料為100%煤化工凈煤氣，點火啟動均用凈煤氣。凈化后的焦?fàn)t煤氣主要成分如表1所示。

焦?fàn)t煤氣的各項指標為：壓力約5kPa：溫度約5O℃;煤氣低熱值7025kJ/m(標準狀況下的干煤氣，以下同);煤氣濕度為水分飽和狀態;主要雜質及其含量見表2。

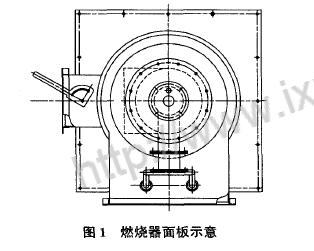

本項目的燃燒器采用杭鍋集團白有的低氮燃燒技術。燃燒器面板如圖1所示。

3煙氣脫硝裝置工藝選擇

3.1焦?fàn)t煤氣鍋爐NOx產生機理

由于焦?fàn)t煤氣中有機氮含量極少，因此焦?fàn)t煤氣燃燒產生的NOx中95%是溫度熱力型，只有小部分快速型NOx，燃料型NOx幾乎為零。熱力型NOx源于燃燒過程中空氣中的氮氣被氧化成NO.它主要產生于溫度高于1500℃的高溫區。熱力型NOx的濃度隨溫度和氧濃度的增大而增大。本鍋爐采用了低氮燃燒技術來降低燃燒過程中生成的NOxC。然而實際中通過采用低氮燃燒技術降低NOx的效果有限.采用低氮燃燒技術后本鍋爐排放的煙氣中NOx濃度保證值為低于200mg/Nm。2014年國家發改委、環保局和能源局共同發布的《煤電節能減排升級與改造行動計劃(2014—2020年)》(發改能源[2014]2093號文)，為滿足“超凈排放”要求，本工程環境影響報告書要求燃?xì)忮仩t煙氣中氮氧化物排放濃度不大于100mg/Nm，為了達到環評報告中的NOx排放值，燃?xì)忮仩t必須安裝煙氣脫硝裝置，進一步降低煙氣中NOx的排放濃度。

3.2低NOx排放控制技術

目前控制煙氣NOx排放的措施大致分為3類：一類是低NOx燃燒技術，其技術的主要特征是采用燃燒優化、空氣和燃料的分級燃燒、煙氣再循環以及低NOx燃燒器等多種型式，控制燃燒區域的溫度、過?？諝饬考叭剂狭?，抑制或還原燃燒過程中生成的NOx，從而降低NOx排放，該技術措施一般可以降低NOx排放濃度的30%～60%：另一類是煙氣凈化技術，最為典型的煙氣凈化是選擇性催化劑脫硝法(即SCR)，其脫硝效率可達80%～90%;第三類是爐膛噴射脫硝技術(即SNCR)，其技術的主要特征是在爐膛上部的某一特定區域噴射還原劑，使其在一定的溫度條件下還原已生成的NOx，較典型的噴射物質是爐膛噴氨.氨與煙氣中的NOx在950～1050℃這一狹窄的溫度范圍內發生反應，生成氮氣和水，NOx降低率一般為30%70%，該技術投資少，運行費用也低J。

如何選擇適合于本工程的脫硝T藝，應主要從以下幾個方面綜合考慮：

(1)NOx排放濃度和排放量必須滿足排放標準及有關環境保護的要求：

(2)脫硝工藝要適用于本工程已確定的燃料條件，并考慮燃料來源的變化可能性;

(3)脫硝丁藝技術成熟、設備運行可靠，并有較多成功的運行業績：

(4)脫硝裝置占地面積小，投資費用省;

(5)脫硝劑要有穩定可靠的來源：

(6)運行、檢修和維護費用小。

根據以上的原則，本工程燃?xì)忮仩t所用的燃燒器已采取低NOx燃燒技術，同時采用選擇性非催化還原法(SNCR)。

3.3SNCR工藝原理

SNCR脫除NOx技術是把含有NHx基的還原劑噴人溫度為950～1050℃的爐膛區域，與NOx發生還原反應生成N2和H2O。

還原NOx的主要方程式為：

2NO2+4NH3+02=3N2+6H20

因為煙氣中95%的NOx是以NO形式存在，

所以第一個反應是主要的.在沒有催化劑存在的情況下.這個反應在950—1050℃溫度范圍內進行。為了滿足脫硝溫度窗口，本項目在爐膛頂部預留SNCR噴口的接口，此處溫度正好在SNCR溫度窗口范圍。

3.4脫硝劑的選擇

在SNCR系統中.通過氨和煙氣中的NOx反應來達到脫硝的目的。穩定、可靠的氨系統才能保證SNCR系統的良好運行。

制氨一般有3種方法：尿素法，純氨法，氨水法。

(1)尿素法：典型的用尿素制氨的方法有AOD(Ammoniaondemand，即需制氨法)法。

干尿素直接從貯倉送人混合罐，尿素在混合罐中加水?dāng)嚢?，確保尿素的完全溶解，然后用循環泵將溶液抽出來，這個過程不斷重復，以維持尿素溶液儲罐的液位。從儲罐里出來的溶液在進入水解槽之前要過濾，在水解槽中，尿素溶液首先通過蒸汽預熱器加熱到反應溫度，然后尿素溶液與水反應生成氨和二氧化碳。反應式如下：

NH2CONH2+H20=2NH3+CO2

(2)氨水制氨法：通常是用25%的氨水溶液，將其置于儲罐中，然后通過加熱裝置使其蒸發，形成氨氣和水蒸汽。氨水制氨可以采用接觸式蒸發器法和噴淋式蒸發器法。

(3)純氨法：液氨由槽車運送到液氨貯槽。液氨貯槽輸出的液氨在氨氣蒸發器內經40'E左右的溫水蒸發為氨氣，并將氨氣加熱至常溫后，送到氨氣緩沖槽備用考慮運行安全性以及本工程現場實際情況，

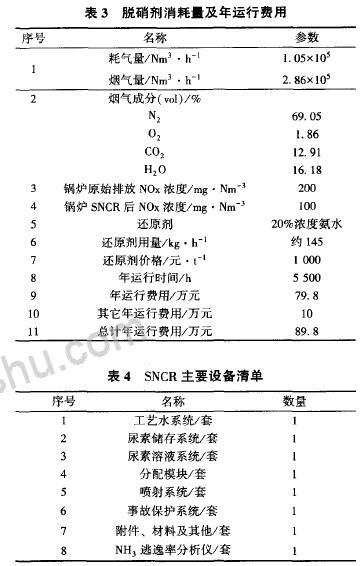

本鍋爐采用尿素作為SNCR脫硝劑。項目還原劑耗量及年運行費用初步估算如表3。1臺燃?xì)忮仩t配套SNCR的主要設備清單見表4。

4結論

哈密燃機項目將園區煤化工企業產生的荒煤氣凈化處理后發電，是一個資源綜合利用、典型的循環經濟、余熱余壓利用項目，體現了“減量化、再利用、資源化”的基本特征，符合可持續發展理念的經濟模式.提高資源利用效率，減少廢氣排放，是實現產業園循環經濟必不可少的環節。本工程符合國務院辦公廳關于印發能源發展戰略行動計劃(2014-2020年)要求，促進了煤炭清潔高效開發利用。

本文根據項目的實際情況，說明了本工程煤氣燃?xì)忮仩t煙氣脫硝的工藝選擇，對同類型鍋爐的煙氣脫硝工藝方案選擇具有指導意義。
