西北電力設計院有限公司、華北電力科學研究院(西安)有限公司的研究人員劉新龍、賀悅科等，在2018年第6期《電氣技術》雜志上撰文，參考目前智能電廠實施導則中控制層面的相關內容，通過對發電機組運行過程中的大量實際數據進行分析研究，給出智能電廠實施過程中的報警優化、控制系統運行曲線優化、控制系統性能評估的大數據分析及應用方法，提升數據的可用性，為智能電廠實施過程中的大數據應用提供進一步的研究方向和方法支持。

隨著整個人類社會科學技術水平的飛速發展、社會生活水平的不斷提升，大數據、云計算、物聯網、移動互聯網等新概念不斷涌出，電力工業行業也發生著翻天覆地的變化，“智能電廠”的概念在此種環境下應運而生。

智能電廠是指以數字化為前提，以網絡、信息技術為基礎，通過采用智能分析、智能處理、智能控制等技術，使其在各種環境條件(煤質、氣象、排放、電網要求等)下都能提供經濟、環保、快捷、穩定的電能，具有智能化、一體化等特征的新型電廠[1]。

2017年4月，由國內多家單位聯合編寫的團體標準《火力發電廠智能化技術導則》(以下簡稱《導則》)正式提交報批稿，標志著火力發電廠“智能化”進程又前進了一大步。《導則》中對智能化電廠體系結構、相關技術要求、外部接口以及工程實施過程中的設計、安裝調試、檢測、評估等各個環節進行了明確解釋和規定，其中管控體系又細化分為設備層、控制層和管理層。

依據目前有報道的已實施“智能化”電廠的情況，主要是在設備運行維護、故障診斷、生產管理、智能巡檢等方面來開展，而從控制層面進行智能電廠實施的相關報道較少，鑒于此，本文從控制層面對智能化實施過程中的大數據應用進行重點論述，為智能電廠的實施過程的功能完善添磚加瓦。

1 智能電廠大數據應用理論

大數據是近年來受到廣泛關注的新概念，是指通過對大量的、多種類和來源復雜的數據進行高速地捕捉、發現和分析，用經濟的方法提取其價值的技術體系或技術構架[2]。大數據不僅包括單純的數據，同時還包括對這些數據進行處理的理論和方法。

火力發電廠大數據主要分為兩類：①有關生產運行相關數據;②涉及到企業管理等相關數據。本文主要對與智能電廠控制層實施過程中關系密切的生產運行數據進行研究，這些運行數據之間不是完全獨立的，存在比較復雜的耦合關系?；鹆Πl(fā)電廠大數據的特點主要包括以下幾個方面：①數據來自各種不同的設備和系統;②數據量大、維數多、數據種類多;③大數據對電廠運行可靠性、經濟性均具有巨大的價值;④各數據之間存在著復雜關系需要挖掘，且大多數情況下有實時性要求[3]。

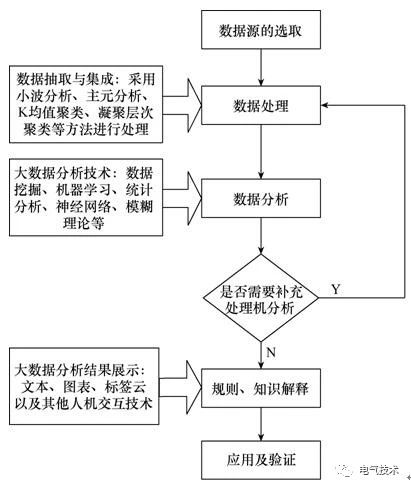

鑒于火力發電廠生產運行大數據的特殊性，整理火力發電廠大數據的應用過程如圖1所示?；痣姀S大數據的應用可分為創建目標數據源、數據處理、數據分析、對數據分析所得規則知識等信息進行解釋、對所得規則知識進行應用驗證;以上步驟中的數據處理、數據分析、數據規則知識信息解釋三個部分為大數據應用過程中的關鍵技術。

圖1 火力發電廠大數據的應用流程圖

1)火力發電廠大數據多樣性以及不精確性、不完整性等特點，這種復雜的數據環境要求必須對數據源中的數據進行處理，可采用統計學方法剔除由于精度等原因產生的異常數據和部分冗余數據;采用聚類分析的方法對數據源中的數據進行抽取和集成，為后續數據分析的合理性提供有效的支持。

2)數據分析是大數據發揮其核心價值的重要流程，常用的數據分析技術主要有數據挖掘、機器學習、統計分析、神經網絡、模糊理論等，分析的結論可用于推薦系統、專家系統、運行指導、決策支持系統等方面[4]。

3)對于數據分析的結果，其核心內容是數據規則、數據知識等的具體表述方法，如果沒有合適的表述方法，使用者往往難以理解，甚至?xí)`導使用者;一般的表述方法僅是文本、圖表等電腦終端的直觀顯示，隨著云技術的不斷發展，標簽云、人機交互技術等可視化技術的解釋方法被逐步應用[5]，數據分析得到的規則、知識等信息的解釋逐步向最佳的數據解釋效果方向發展。

2 智能電廠大數據典型應用優化分析

智能電廠實施過程中的大數據應用較多并且比較成熟的主要是智能管理層和智能設備層，包括經營決策、安全管理、智能巡檢、設備故障診斷、智能檢修等方面，而從智能控制層面進行的相關應用研究較少，本文結合上述大數據應用理論，分別從火力發電廠報警系統優化、控制系統運行曲線優化、控制系統性能評估三個方面對智能電廠實施過程中的大數據典型應用進行分析研究。

2.1 大數據應用下的報警優化

火力發電廠工藝系統復雜，DCS控制系統監控點數十分龐大，隨著DCS系統功能的逐步強大，最近幾年新建電廠已不再設置硬光字報警系統，所有報警功能均在DCS中實現，然而火電廠報警功能一般僅在機組調試期間實施，設計院在施工圖設計階段以及組態廠家在DCS組態過程中幾乎沒有系統考慮和明確細則，運行過程中報警泛濫現象嚴重，最終導致運行人員厭倦了運行期間大量的報警信息，報警功能形同虛設[6]。

國際標準ANSI/ISA-18.2—2009《Management of alarm system for the process industries》[5](《過程工業中的報警系統管理》)中定義報警“一種能夠提醒操作人員針對設備故障、過程偏差或者異常狀態做出響應的聲音的和視覺的方法”。表1給出了運行人員在一定時間內可接受的正常以及最大報警數量，火力發電廠報警組態設計時必須要充分考慮表1中的報警數量，合理設置報警系統組態方案。

表1 運行人員可接受的正常及報警數量表

火力發電廠報警系統設置一般依據重要程度分為多級報警，然而每一級報警應如何設置卻沒有明確準則，本文結合大量歷史運行數據，采用主元分析的方法得出與某條報警相關性較大的參數，作為此報警的下一級報警項，可有效減少無效報警信息，提高報警信息的準確性。

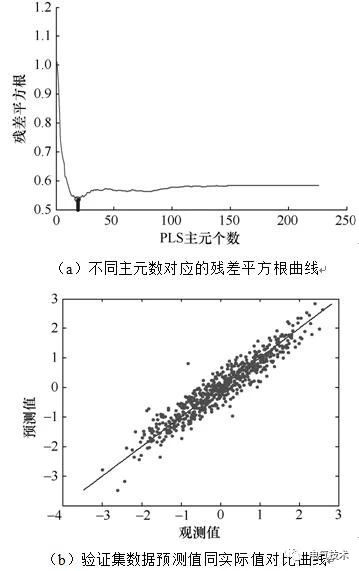

以某600MW超臨界機組的機組功率信號報警分析為例，從DCS歷史數據庫中提取230項不同類型的運行數據共60480組(采樣周期10s)，經過數據預處理剔除壞值及不合理項;為了確保和驗證主元分析結果的正確性，采用百葉窗分類方法將歷史數據分為兩部分：①作為校正集;②作為驗證集，采用Matlab編程進行分析計算，結果如圖2(a)和圖2(b)所示。

圖2

由圖2(a)可知，當選取主元個數為16時，預測殘差平方根最小為0.5355;圖2(b)中的數值均為標準化處理之后的值，經計算后的預測殘差平方根的值為8.0508，可見主元分析結果較優。因此，報警設置過程中對機組功率異常報警的設置可以綜合考慮此16個相關數據的運行情況，在其中部分?jǐn)?shù)據有異常時觸發機組功率報警，同時16個信號的相關報警信息可作為機組功率異常報警的二級報警信號。

以上給出基于大數據的火電廠報警信號設置的主元分析方法，可有效提升報警系統設置的針對性，提升報警信息的準確性。然而，上述方法僅僅是電廠報警系統設置過程中大數據應用的第一步，與報警信息相關性較高的信號如何組合會觸發系統報警，以及如果對每個相關信號進行報警設置是今后繼續要深入研究的方向之一。

2.2 汽輪機調節汽門流量特性曲線優化

汽輪機調節汽門作為DEH系統的主要執行機構，其流量特性偏差過大會導致節流損失加大、一次調頻的響應負荷不足或者過大、AGC響應變慢、閥門切換負荷波動等，最終影響機組的安全穩定運行[7]。汽輪發電機組在長時間運行過程中閥門的實際流量曲線難免有所變化，因此很有必要經常對機組的閥門流量曲線進行試驗校正，以使機組各項指標趨于最優[8]。

以某600MW汽輪發電機組為例，分別對該機組單閥運行方式和順序閥方式下的閥門流量特性曲線進行優化，具體操作過程如下。

1)數據源的選取。選取與閥門流量特性曲線優化相關的參數共43200(采樣周期60s)組，具體參數為汽輪機綜合閥位指令、各閥門指令、各閥門開度、機組主蒸汽壓力、主蒸汽溫度、機組負荷、調節級壓力、給水流量、減溫水流量。

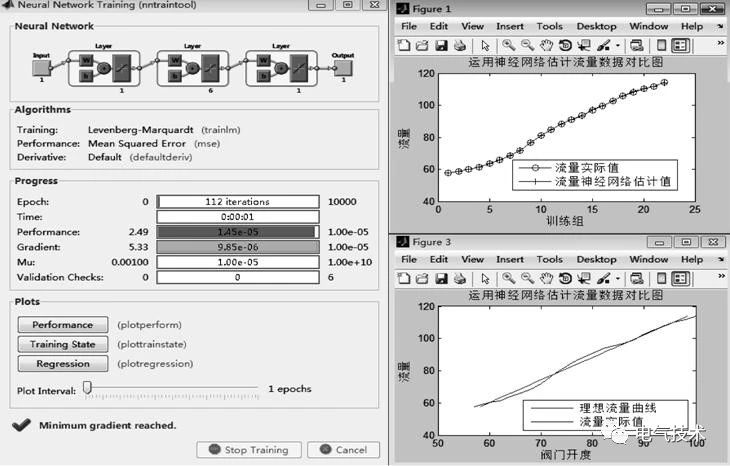

2)神經網絡數據處理。結合所選取的歷史運行數據，采用模糊神經網絡對歷史數據進行建模，得出閥門開度同主蒸汽流量的神經網絡模型，為下一步閥門流量特性曲線優化做好準備;為了驗證所建模型的正確性，選取樣本數據之外的22組數據，將采用弗留格爾公式法計算得到的流量數值與神經網絡模型計算得到的數值進行比較[9]，驗證效果如圖3所示。

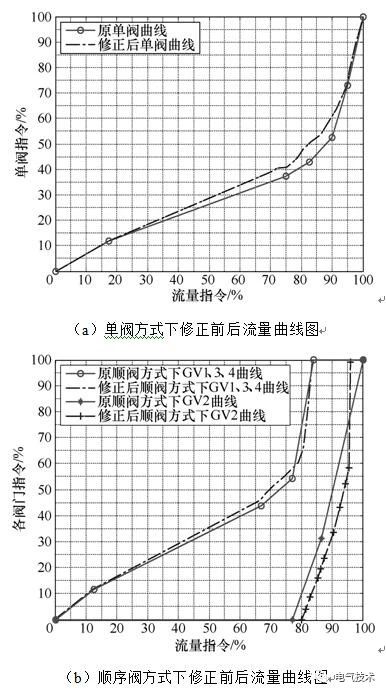

3)基于模糊神經網絡，并結合實際運行數據對單閥方式下的流量曲線進行擬合，其結果如圖4(a)所示。由圖4(a)可知，校正前后的單閥曲線有較大差異：校正后同一綜合流量指令下的開度增大0%～6%左右，可以有效提高負荷響應值和響應速度。

該機組設計為順序閥方式下高壓調節閥1、3、4同時開啟，全開后高壓調節閥2才開啟。重疊度的設置一般以前一個閥門開至閥后壓力與主汽壓力比值為0.85～0.90時后一個閥開始開啟為合適，以此數據對各閥門之間的重疊度進行修正完善[10]。

由于本機組閥后并沒有安裝壓力測點，所以采用試驗數據觀察法來近似，利用作圖法來計算重疊度。依據歷史運行數據以及模糊神經網絡模型計算得出順序閥方式下的實際流量曲線，利用作圖法得到順序閥方式下的閥門流量曲線,如圖4(b)所示。

由圖4(b)可以看出，校正前后的順序閥曲線有較大差異：校正后高壓調節閥1、3、4在同一綜合流量指令下的開度變化0%～5%左右，拐點前后特性比原來光滑，拐點前附近的流量曲線提高了負荷響應值和響應速度;修改前后高壓調節閥2的閥門重疊度由原來的7%調整為4%，適合新的流量曲線，機組運行穩定性有所提高。

圖3 模糊神經網絡模型仿真驗證曲線

圖4

2.3 基于大數據理論下的控制系統性能評估

在電廠工藝過程控制中，幾乎85%以上的控制系統均采用PID控制器，但是在控制系統工作過程中，一般電廠熱控專業人員并不能快速判斷某控制系統的控制水平是否最優，如果不是最優，就還有多大提升潛力等信息[11]。目前關于電廠熱工控制方面的研究主要集中在先進控制算法設計上，對已有的控制系統的性能評價方面的研究相對較少。

本文簡要介紹基于大數據的控制系統性能評價方法，希望對智能電廠實施過程中的大數據應用起到拋磚引玉的作用。

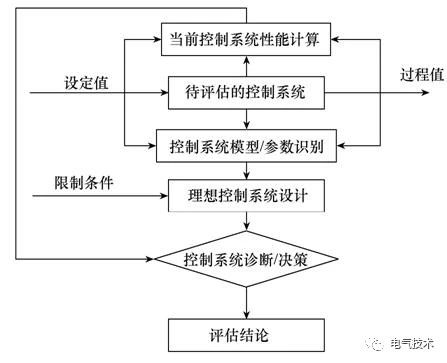

圖5所示為基于運行數據的控制系統性能評估步驟流程圖。首先對控制系統本身進行分析研究，對控制器輸出數據進行采集和預處理;其次確定控制系統評估的準則，該準則的確定需要依據系統本身特性來確定適合的評估準則;在評估準則確定之后，使用選取的評估基準對待評估的控制系統進行性能評估，通過評估得到待評估的控制系統的性能，分析控制性能是否滿足運行要求，也即是否需要進行控制系統維護;最后在性能評估的基礎之上，對控制系統性能較差的原因進行分析，為進一步的控制系統性能維護提供依據和指導[12]。

圖5 控制系統性能評估步驟流程圖

以上控制系統性能評估步驟中，最重要的是基準模型的建立和評估準則的選取?；陂]環回路運行數據的控制系統建模一直是熱工控制領域?qū)＜覍W(xué)者研究的重要方向之一，可采用的方法較多，且效果良好：既有經典控制理論的建模方法，也有基于現代控制理論的建模方法，同時還有以神經網絡、支持向量機、模糊理論等基于各種先進計算理論的建模方法。

然而，合理的控制系統性能評估準則的選取則相對較難。目前僅有的少量的報道，而且應用最為廣泛的仍然是基于最小方差準則或者改進最小方差準則的控制系統性能評估準則。所以，如何選取合適的性能評估準則仍將是大數據應用過程中控制系統性能評估今后研究的重點之一。

3 結論

智能電廠是一個系統工程，在實施過程中的方方面面都需要電力工作者付出十分的努力，同時該項工程每一部分新的進展都是對我國電力工業發展進步的極大推動。本文拋開智能電廠實施過程中大數據在企業管理、生產管理和設備管理層面的應用，重點介紹了大數據在控制系統層面的報警系統優化、控制系統運行曲線優化、控制系統性能評估三個方面的應用，同時結合部分實例進行了分析論述，指出了以上幾個方面實施過程中存在的問題和今后的研究重點。

隨著技術水平的不斷發展和工程應用的不斷實施，火電廠大數據的應用范疇必然會越來越廣，希望本文的論述能夠起到拋磚引玉的作用，引導廣大電力工作者重視智能電廠建設過程中的每一個細節和突破口，為智能電廠這個系統工程的發展、完善做出貢獻。
