介紹一種新型氟塑鋼管板式空氣預熱器(氟塑鋼空預器).與純PTFE空預器相比，氟塑鋼空預器綜合聚四氟乙烯(PTFE)材料的耐腐蝕、不易積灰和不銹鋼材料良好的傳熱性能和機械性能，成本大大降低.理論分析表明，相比不銹鋼空預器，氟塑鋼空預器多了一層氟塑料，由此產生的空預器傳熱能力減弱的影響可以接受.

某污泥焚燒電廠的測試結果顯示，清灰前和清灰后，氟塑鋼空預器的傳熱系數均大于搪瓷空預器，污垢熱阻均小于搪瓷空預器.對氟塑鋼及搪瓷換熱管表面煙灰的EDS及XRD分析顯示，在酸環境中，搪瓷管與煙氣中氧氣及水反應生成鐵的氧化物和鐵的水合氧化物附著在換熱管表面，而氟塑鋼空預器幾乎沒有發生低溫腐蝕.氟塑鋼空預器可在電廠惡劣的低溫腐蝕環境中應用.

電廠低溫空氣預熱器(空預器)是鍋爐中必需的換熱設備.一般燃煤鍋爐,排煙溫度每降低15~20℃,鍋爐熱效率提高大約1%[1].隨著節能減排的需要,鍋爐排煙溫度不斷降低,低溫空預器等鍋爐尾部受熱面受到腐蝕、堵灰等問題的強烈挑戰[2].

大量研究表明,對煙氣中酸灰耦合作用[3]導致的電廠低溫?zé)煔舛尾牧细g和積灰問題,可采用耐腐蝕材料的換熱器有效防止[2].氟塑料具有優良的化學穩定性.高潤滑和不黏性,可作為耐腐蝕換熱管材料,用其代替金屬換熱管有著很多優點[4-5].氟塑料特別是聚四氟乙烯(polytetrafluoroethylene,PTFE)早就進入換熱領域[6].El-Dessouky等[7]研究將PTFE換熱裝置應用于海水淡化;

Saman等[8]將平板式塑料換熱裝置應用于減濕器和蒸汽冷卻器.Jia等[9-10]將塑料換熱器應用于煙氣的余熱回收系統;胡亞才等[4]研究了塑料換熱技術應用在制冷機上的可行性;He等[11]分析了含氟聚合物應用于冷凝式換熱器的機械、摩擦和傳熱特性;Trojanowski等[12]提出將高分子聚合物換熱器應用于冷凝式鍋爐;

Zhuang等[13]研究了帶有矩形微觀結構的金屬聚合物換熱器熱耗散性能的影響因素;陳林等[14]驗證了聚四氟乙烯具有低表面能及超強防腐蝕抗垢能力,并提出使用改性聚丙烯(polypropylene,PP)塑料翅片換熱器可以使塑料換熱器的換熱效果接近鈦、鋁和銅材料換熱器的換熱效果[15].

高分子聚合物換熱器的最近研究成果可參考文獻[16].高性能氟塑料價格十分昂貴,氟塑料還有導熱系數低、結構強度低、剛度小、加工困難等缺點.探索新的性能更加可靠的防腐蝕、抗積灰換熱器是當前電廠發展的必然要求.

本文介紹一種氟塑鋼復合管制成的電廠低溫空預器氟塑鋼管板式空預器(氟塑鋼空預器),相比傳統鋼制空氣預熱器,不易發生低溫腐蝕、沾灰結渣等問題;相比純塑料換熱器,氟塑鋼復合管內層是不銹鋼管,在煙氣沖刷作用下,不易發生抖動變形.通過現場測試分析獲得氟塑鋼空預器運行過程中的傳熱、積灰特性.

1氟塑鋼管板式空預器

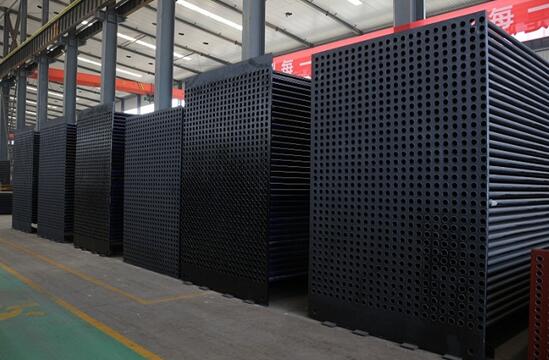

實驗中氟塑鋼管板式空預器[17]的換熱管(氟塑鋼管)為氟塑料管包覆不銹鋼管制作而成,脹接管采用304不銹鋼管,直徑為38.0mm,厚0.5mm,外部復合的氟塑料厚為0.5mm.實際尺寸如下:直徑為39.0mm,厚1.0mm,空氣側流通內徑為37.0mm,氟塑鋼管脹接在空預器管板上,氟塑鋼空預器實物圖如圖1所示.

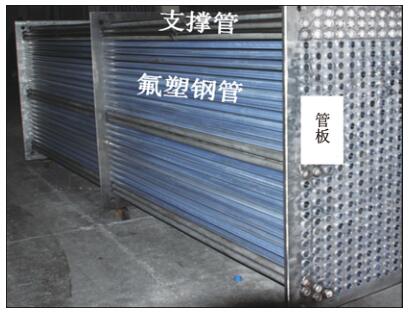

圖1氟塑鋼空預器實圖

綜合氟塑料防腐蝕和防堵優異性能和不銹鋼管導熱系數大、機械強度和剛度大,且具備一定的防腐性,開發一種氟塑鋼復合管.該管相比純氟塑料管導熱性能更好,剛度更大,強度更高,更可耐高壓,可采用傳統工藝加工成各種換熱器,同時大大降低成本.與搪瓷鋼管相比,氟塑鋼復合管不易產生加工裂紋,可不考慮鋼材線脹系數影響.氟塑鋼空預器既能防止空氣預熱器低溫腐蝕,又能使氟塑料管束在煙氣沖刷下保持原設計形態、不易發生抖動變形.

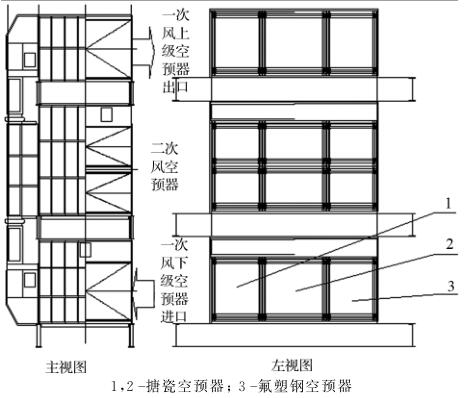

為考察氟塑鋼復合管在低溫?zé)煔庵械目垢g和抗積灰性能,設計一臺氟塑鋼管空預器應用于某電廠的污泥焚燒鍋爐,空預器安裝位置圖如圖2所示.煙氣從上向下流動,氟塑鋼空預器安裝在煙氣低溫段,替換了原鍍搪瓷鋼制管板式空預器(搪瓷空預器)的1/3,與其并排的2臺空預器為搪瓷空預器.

圖2氟塑鋼空預器安裝位置圖

2氟塑鋼空預器計算模型

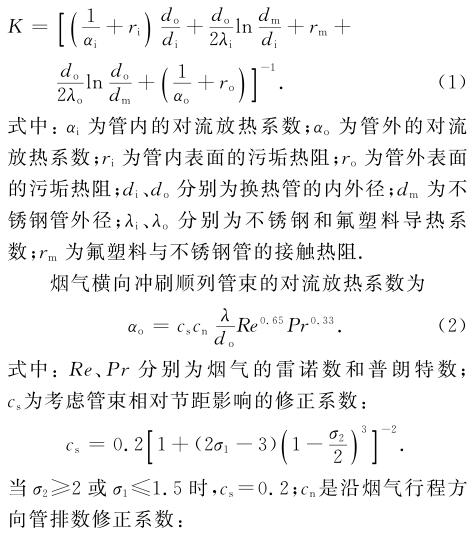

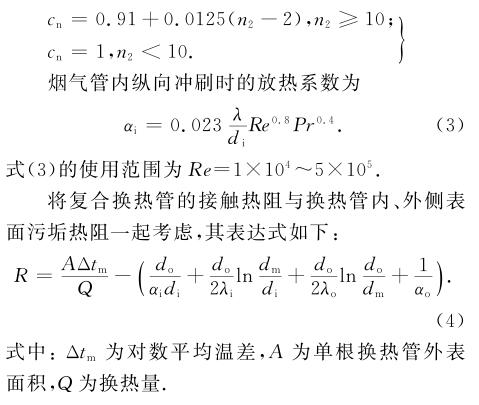

根據電廠鍋爐手冊和電站鍋爐原理[18-20],氟塑鋼管比不銹鋼管多了一層薄氟塑料,采用如下熱計算模型進行氟塑鋼管空預器的熱計算.以圓管外表面積為基準,氟塑鋼管空預器的總傳熱系數可由下式確定:

3氟塑鋼空預器傳熱與積灰特性測試

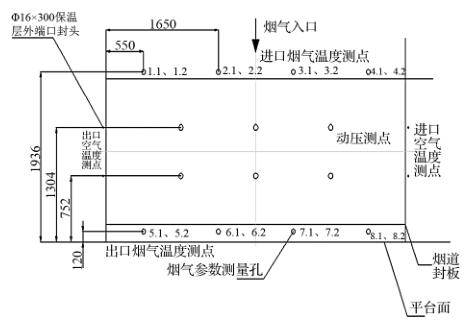

該鍋爐為220t/h高溫高壓循環流化床鍋爐,煙氣依次流經水冷(過熱)屏、高溫過熱器、低溫過熱器、省煤器和空氣預熱器.空預器測試主要參考國家標準GB/T101842015《電站鍋爐性能試驗規程》[21]進行,氟塑鋼空預器傳熱性能測試測點如圖3所示.

圖3煙氣、空氣流量及進出口溫度測量示意圖

氟塑鋼空預器性能測試主要設備如表1所示.根據《電站鍋爐性能試驗規程》,用經緯線將截面分割成若干等面積的接近正方形的矩形.各小矩形對角線的交點即為測點.煙氣、空氣的溫度和壓力測量均采用如圖3所示的測量孔插入測量點的方法.溫度測量采用T型(銅康銅)熱電偶,熱電偶測溫范圍-200~350℃,測溫誤差為±0.2℃,每個測點安裝2個熱電偶,共16個測點進行煙氣進出口溫度的測試.空氣溫度的測量采用K型鎧裝熱電偶,探頭長度為500mm,在空氣進出口處各布置2個熱電偶.溫度采集儀每10s采集1組數據.

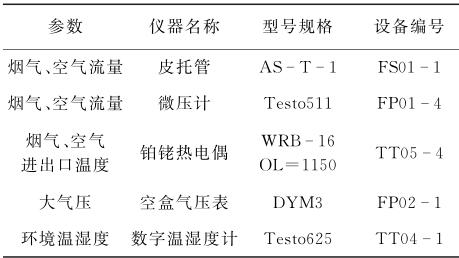

表1氟塑鋼管空預器性能測試主要設備

在安裝氟塑鋼空預器時,對與之并列的另2臺搪瓷空預器進行清灰處理,在搪瓷空預器與氟塑鋼空預器運行4m時再次對搪瓷空預器進行清灰處理,并在清灰前、后分別對氟塑鋼空預器和搪瓷空預器進行測試.

試驗期間,主要參數的允許波動范圍如下:主蒸汽流量為額定流量,波動范圍為±3%;主蒸汽出口壓力為額定壓力,波動范圍為±2%.計算數據均為試驗期間實測和記錄的有效數據的算數平均值.鍋爐運行的額定工況即理論計算工況如下:主蒸汽流量為220t/h,一次風總風量速凍1.5×105Nm3/h,總煙氣流量三為2.5×105Nm3/h,一次風進口風溫為30℃,下級空預器入口煙溫為155℃.煙氣主要成分及其體積分?jǐn)?shù)如下:N2(56.62%),CO2(12.81%),H2O(7.80%),SO2(0.19%),過剩空氣(22.5%).

4測試結果分析

4.1氟塑鋼空預器傳熱性能分析

由于外包氟塑料的導熱系數遠小于不銹鋼的導熱系數,在不考慮有污垢的情況下,氟塑鋼空預器的理論傳熱性能較不銹鋼空預器差.首先分析外包這一層氟塑料對空預器傳熱能力的影響.本實驗中不銹鋼空預器傳熱系數范圍為20~35W/(m2˙K).

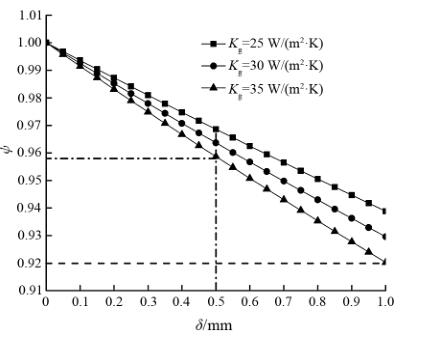

當不銹鋼空預器傳熱系數分別為25、30、35W/(m2˙K)時,氟塑鋼空預器與不銹鋼空預器傳熱系數之比隨包裹氟塑料厚度變化曲線如圖4所示.

圖4氟塑鋼空預器傳熱系數隨外包氟塑料厚度的變化曲線

其中,Kg為不銹鋼空預器傳熱系數,Kf為氟塑鋼空預器傳熱系數,ψ為Kg與Kf的比值;δ為氟塑料厚度.

換熱管長4.4m,內徑為37.0mm,不銹鋼厚1.0mm,不考慮氟塑料與不銹鋼管的接觸熱阻.在3種工況下,當氟塑鋼空預器換熱管外包氟塑料厚度小于1.0mm時,氟塑鋼空預器的傳熱系數和不銹鋼空預器傳熱系數之比超過92%(圖4虛線);當外包氟塑料厚度為0.5mm時,氟塑鋼空預器的傳熱系數和不銹鋼空預器傳熱系數之比超過95%(圖4點劃線).

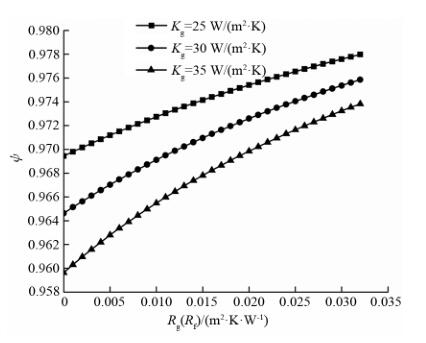

由于運行中空預器的污垢熱阻值未知且可變,當氟塑鋼空預器及無外包氟塑料鋼制空預器(不銹鋼空預器)的污垢熱阻值相等時,氟塑鋼空預器與不銹鋼空預器的傳熱系數的比值隨污垢熱阻的變化曲線如圖5所示.

圖5氟塑鋼空預器傳熱系數與不銹鋼空預器傳熱系數比值隨污垢熱阻的變化曲線

其中,Rf為氟塑鋼空預器污垢熱阻、Rg為不銹鋼空預器污垢熱阻(Rf=Rg).在2種空預器污垢熱阻相同的情況下,隨著空預器污垢熱阻的

增大,氟塑鋼空預器與不銹鋼空預器傳熱系數之比增大,說明隨著空預器污垢熱阻的增大,2種空預器傳熱系數之差減小.

當Rg=Rf+Rb時,Kg=Kf,其中Rb為外包氟塑料導熱熱阻.當δ=0.5mm且Kg=Kf時,氟塑鋼空預器與不銹鋼空預器的污垢熱阻關系如圖6所示.

圖6傳熱系數相等時氟塑鋼空預器污垢熱阻與不銹鋼空預器污垢熱阻關系圖

當氟塑鋼空預器與不銹鋼空預器污垢熱阻值落在圖中直線上方區域A時,不銹鋼空預器的傳熱性能優于氟塑鋼空預器;當氟塑鋼空預器與不銹鋼空預器污垢熱阻值落在圖中直線下方區域B時,氟塑鋼空預器的傳熱性能優于不銹鋼空預器.盡管氟塑鋼管相比不銹鋼管增加了一層氟塑料而導致傳熱能力下降,當在十分惡劣的電廠低溫腐蝕條件下應用時,其傳熱能力可以超過沒有氟塑料的不抗腐蝕的空預器,下面對實際應用測量分析充分證明了這一點.

4.2空預器傳熱積灰性能對比

測量氟塑鋼空預器與原搪瓷空預器實際運行主要參數如表2所示.其中,tyi為煙氣進口溫度,tyo為煙氣出口溫度,tki為空氣進口溫度,tko為空氣出口溫度,qy為煙氣體積流量,qk為空氣體積流量,煙氣、空氣流量測量誤差為±6%,熱電偶測溫誤差為±0.2℃,阻力測量誤差為±10Pa.

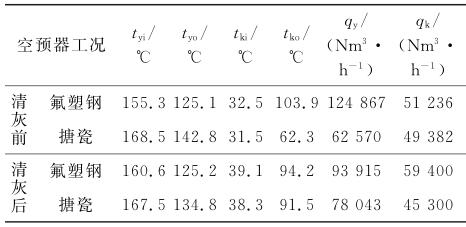

表2氟塑鋼與搪瓷空預器實測參數值

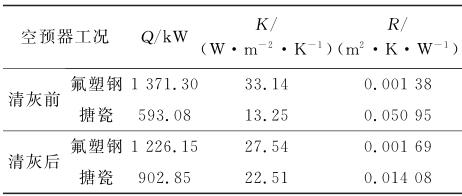

根據能量平衡公式和換熱器傳熱公式計算搪瓷空預器傳熱系數、污垢熱阻與氟塑鋼空預器傳熱系數、污垢熱阻,對比結果如表3所示.

在搪瓷空預器清灰前和清灰后,氟塑鋼空預器的傳熱系數均大于搪瓷空預器,污垢熱阻均小于搪瓷空預器.運行4m后,搪瓷空預器的積灰明顯而氟塑鋼空預器積灰較少.清灰后搪瓷空預器傳熱系數明顯增大,污垢熱阻明顯減小.說明在十分惡劣的電廠低溫腐蝕條件下,搪瓷空預器結垢積灰明顯,且積灰對空預器的傳熱能力影響很大.

表3氟塑鋼與搪瓷空預器清灰前、后傳熱與積灰性能對比

從傳熱系數上看,氟塑鋼空預器傳熱能力優于清灰后的搪瓷空預器;從污垢熱阻上看,氟塑鋼空預器污垢熱阻遠小于清灰后的搪瓷空預器.

可見在污泥焚燒鍋爐中,氟塑鋼空預器污垢熱阻比搪瓷空預器的污垢熱阻小.2種空預器的污垢熱阻關系落入圖6的B區間,氟塑鋼空預器的傳熱性能優于出現腐蝕現象的搪瓷空預器.觀察氟塑鋼空預器積灰情況,氟塑鋼管表面確實比較干凈,積灰很少.由于空預器污垢熱阻與吹灰周期,空、煙氣流速等因素相關,氟塑鋼空預器污垢熱阻僅是某電廠氟塑鋼空預器運行4m以內污垢熱阻的參考值.

采用均方根法計算實驗系統誤差,誤差主要來自儀表精度誤差.根據多元函數誤差傳遞計算結果如表4所示.Kt為搪瓷空預器傳熱系數、Rt為搪瓷空預器污垢熱阻.測試誤差在工程允許范圍,且誤差范圍不影響本文結論,測量結果可信.

表4傳熱系數與污垢熱阻誤差分析

4.3空預器積灰成分對比

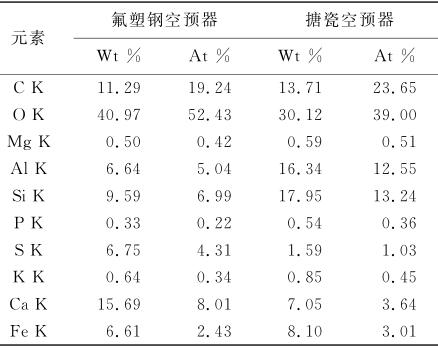

從低溫氟塑鋼空預器及低溫搪瓷空預器表面取少量的煙灰樣品,采用能譜(energydispersivespectrometer,EDS)技術測量煙灰的元素分布.如表5所示為氟塑鋼空預器和搪瓷空預器換熱管表面煙灰的元素分布對比結果.結果顯示,搪瓷空預器換熱表面Fe元素含量大于氟塑鋼空預器.

分析認為,在搪瓷空預器換熱表面發生了低溫腐蝕,導致煙灰中Fe元素含量增大;而氟塑鋼空預器側出現的Fe元素可能來自支撐管或上級空預器的腐蝕產物.

表5氟塑鋼與搪瓷空預器換熱管表面灰塊的元素分布

采用X射線衍射儀對樣品進行X射線衍射(X-raydiffraction,XRD)分析,結果如圖7、8所示.

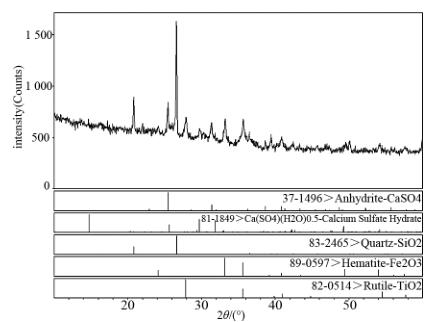

圖7搪瓷空預器表面煙灰主要成分

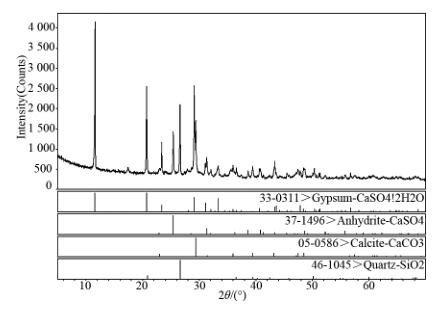

圖8氟塑鋼空預器表面煙灰主要成分

圖7顯示低溫搪瓷空預器表面灰塊成分主要是含水硫酸鈣、硫酸鈣、二氧化硅和氧化鐵.圖8顯示低溫氟塑鋼空預器表面灰塊成分主要是含水硫酸鈣、硫酸鈣和碳酸鈣.說明搪瓷空預器換熱表面發生氧化反應生成鐵的氧化物,而氟塑鋼空預器換熱表面沒有發生鐵的氧化反應.

在搪瓷空預器煙氣側換熱管表面刮下少量粉末并進行XRD分析,分析結果如圖9所示.

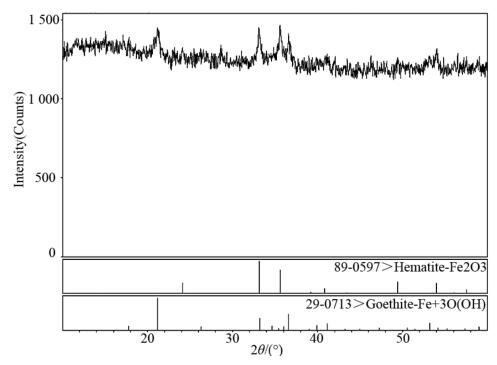

圖9搪瓷空預器換熱管表面刮下的粉末成分

圖中顯示從搪瓷換熱器煙氣側換熱管表面刮下粉末成分主要是氧化鐵(Fe2O3)和羥基氧化鐵(水合氧化鐵,FeOOH).

分析認為,在低溫環境中,搪瓷換熱管在酸(H+)條件下與煙氣中的氧氣以及少量水分發生析氫腐蝕和吸氧腐蝕,生成氧化鐵及水合氧化鐵附著在換熱管表面,而此腐蝕產物容易吸附煙氣中的水分,進而吸附煙灰形成換熱管表面的蓬松結構,而氟塑鋼空預器由于換熱管外包1層氟塑料沒有發生低溫腐蝕或低溫腐蝕不明顯,在氟塑鋼空預器換熱管表面幾乎沒有腐蝕產物與煙灰形成的污垢,表現在運行中氟塑鋼空預器污垢熱阻較小而搪瓷空預器污垢熱阻較大.

5結論

(1)介紹了一種氟塑鋼管板式空氣預熱器,相比金屬換熱器,煙氣側采用具有防腐蝕和防堵灰的優異性能的聚四氟乙烯;相比純塑料換熱器,空氣側采用具有傳熱性能和機械性能的不銹鋼管可強化換熱管,大大降低空預器的成本.

(2)當氟塑鋼空預器換熱管外包氟塑料厚度小于1.0mm時,氟塑鋼管相比不銹鋼管增加了一層氟塑料而導致空預器傳熱能力減弱的影響可以接受.

(3)搪瓷空預器容易積灰,且積灰對空預器的傳熱能力影響很大.清灰前和清灰后,氟塑鋼空預器的傳熱系數均大于搪瓷空預器,污垢熱阻均小于搪瓷空預器.

(4)在酸環境中,搪瓷管與煙氣中氧氣及水反應生成鐵的氧化物和水合氧化物附著在換熱管表面,而氟塑鋼管幾乎沒有發生低溫腐蝕,氟塑鋼空預器可在電廠惡劣的低溫腐蝕環境中應用.
