為達到政府對新疆地區燃煤電廠提出的超低排放的要求，目前新疆各大發電集團都在對現役機組現有的環保設施進行優化改造。目前我國二氧化硫執行的排放標準是不超過200mg/m3（100mg/m3新建），而超低排放的要求是不超過35mg/m3，降幅達到了87.5%（65%），對于疆內電廠目前的脫硫設施存在較大的壓力。本文以新疆地區燃煤電廠為研究對象，通過對全疆十三家燃煤電廠脫硫系統的超低排放改造技術進行調查和分析，并重點介紹目前疆內幾種主流的脫硫系統超低排放改造的方式、原理，并提出改造以后可能存在的一些問題，希望能夠為后續燃煤電廠脫硫系統的超低排放改造提供參考。

一引言

我國盡管已在環境保護方面取得了積極進展，可目前的環境形勢依然嚴峻，尤其是最近幾年，隨著人們生活水平的提高，對于我們賴以生存的環境有了更高的要求。我國以煤為主的能源結構導致大氣污染物排放總量居高不下，這使得我國目前在大氣污染治理方面面臨巨大的壓力。2016年12月，新疆維吾爾自治區環境保護廳、新疆維吾爾自治區發展和改革委員會、新疆維吾爾自治區經濟和信息化委員會、國家能源局新疆監管辦公室、新疆維吾爾自治區能源局聯合印發了《新疆維吾爾自治區全面實施燃煤電廠超低排放和節能改造工作方案》，要求全疆單機30萬千瓦及以上的燃煤發電機組以及各大氣聯防聯控區及環境同治區域內10萬千瓦及以上的自備燃煤發電機組，到2019年以前全面實現超低排放。根據文件《煤電節能減排升級與改造行動計劃（2014-2020年）》中對“超低排放”的定義[1]：在基準氧含量6%條件下，煙塵不超過10mg/m3、二氧化硫不超過35mg/m3、氮氧化物不超過50mg/m3。因此，對于目前運行的燃煤電廠，要達到超低排放的要求，其脫硝、除塵、脫硫系統在現有基礎上都需要進行改造。

目前疆內燃煤電廠脫硫系統所采用的超低排放改造技術如表1所示，這里并沒有列出對于輔助設施的優化措施。從表1中可以看出大多數電廠在對脫硫系統進行超低排放改造時都是在原有脫硫塔的基礎上進行的，這主要是受到場地和資金的限制。新疆地區主要產出的是低硫煤，含硫量普遍在0.5%以下，這使得電廠在對脫硫系統進行超低排放改造時，并不需要進行太復雜的改動就能使二氧化硫達到超低排放的標準，甚至烏魯木齊周邊重點防治區內有部分電廠在超低排放改造前就能夠達到二氧化硫不超過35mg/m3的要求。目前將內電廠主要采取的改造方式包括增加噴淋層、增加一層托盤以及增加漿液循環泵等方式，對于已經或者接近超低排放標準的電廠，普遍采用優化脫硫系統的改造方式。

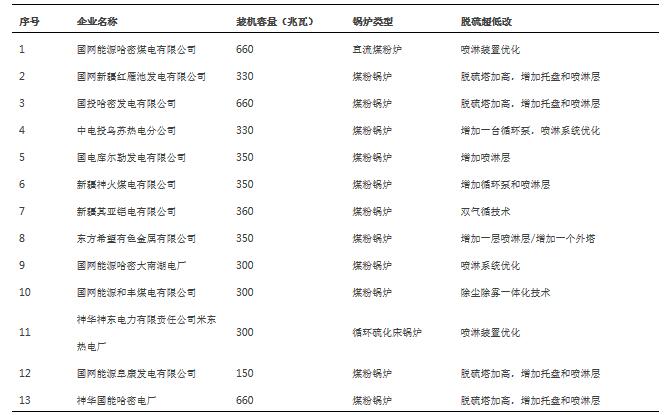

表1新疆燃煤電廠超低排放改造技術統計

下面將對疆內幾種主流的脫硫處理設施的超低排放改造方式、原理進行分析，并提出改造以后可能存在的問題，希望能夠為后續電廠的超低排放改造提供參考。

二脫硫系統主要的改造方式

目前疆內的燃煤電廠大多采用石灰石-石膏濕法煙氣脫硫工藝（FGD），其原理是煙氣中的二氧化硫首先在脫硫塔內被石灰石漿液吸收，然后通過氧化風機提供的空氣將亞硫酸氫鈣氧化生成石膏。FGD工藝最早由英國研制出來，經過歐美等發達國家?guī)资甑纳a(chǎn)實踐和不斷完善，脫硫過程的各項經濟技術指標基本成熟，該工藝目前的市場占有率超過八成，是目前應用最廣泛的脫硫技術。FGD脫硫系統主要由煙氣進口擋板門、出口擋板門、吸收塔、增壓風機（部分電廠引增合一）煙道及相應的輔助系統組成。

FGD系統最主要的部分就是吸收塔，吸收塔包括塔本體、噴淋層、循環漿液泵、氧化風機、除霧器、石膏排出泵、攪拌器等。隨著環保要求越來越嚴以及燃煤中的硫含量的變化，導致疆內許多發電企業原先建設的脫硫裝置已不能滿足現階段的要求，需要進行脫硫系統改造。目前電廠對于脫硫系統的超低排放改造主要是針對脫硫塔，主要改造方式如下：

（一）增加噴淋層或托盤

增加托盤一般用于脫硫塔為單托盤的升級改造，既在原有托盤的基礎上新增一層合金托盤，其原理是在吸收塔噴淋層下部加裝多孔合金托盤，吸收塔循環泵將漿液打至托盤上，煙氣由托盤下均勻通過托盤，與吸收漿液接觸，并在托盤上方形成湍液，與液滴充分接觸，強化傳質效果，從而提高脫硫效率[5]。

脫硫效率的保證主要來源于脫硫漿液循環量，即液氣比，當脫硫進口煙氣中的SO2濃度增大而出口排放濃度減小，則需要增大系統的液氣比，即增加噴淋層。增加噴淋層或托盤后，還需要對噴淋層及噴嘴進行優化，提高脫硫效率，保證脫硫塔安全經濟運行。通過增加噴淋層或托盤能明顯提高脫硫效率，但由于增加托盤會導致煙氣的阻力明顯增加，因此疆內大多數電廠多采用增加噴淋層的方式來提高脫硫效率。該方式需對原吸收塔進行較大程度的改造，吸收塔抬高、原塔內設備拆除和會裝及二次防腐，工期約1～2月。

（二）管式格柵均布裝置技術

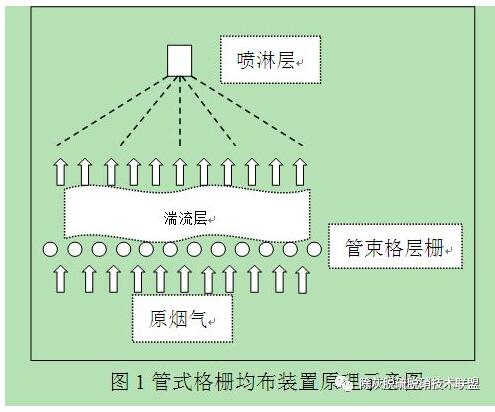

由于氣流在吸收塔內的分布情況與脫硫效率密切相關。如圖1所示，格柵煙氣均布技術是在噴淋層下方安裝格柵煙氣均流裝置，能使煙氣流速在吸收塔內均勻分布，避免因局部煙氣流速較高而降低脫硫效率；并且格柵煙氣均流裝置能在上方形成湍流區，增加傳質速率的同時強化氣液固接觸，完成SO2的高效傳質過程。

（三）高效除塵除霧一體化技術

濕法脫硫吸收塔出口的粉塵由兩部分組成，一部分是引風機前干式除塵器（靜電除塵器、布袋除塵器或電袋除塵器）出口逃逸的粉塵，稱為原始粉塵；另一部分是漿液液滴中攜帶的固體顆粒（含固量10%），稱為石膏粉塵。粉塵排放達標，必須同時控制這兩種粉塵的數量。

高效除塵除霧器安裝在噴淋層下面一定的距離，其工作原理如圖2所示[7]，當含有小液滴的氣體以一定速度流經高效除塵除霧葉片間隙時，由于氣體的慣性撞擊作用，小液滴與波形板相碰撞而被聚集成大液滴。當液滴增大到其自身產生的重力超過氣體的上升力與液體表面張力的合力時，液滴就從波形板表面上被分離下來。高效除塵除霧波形板的多折向結構增加了小液滴被捕集的機會，未被除去的小液滴在下一個轉彎處經過相同的作用而被捕集，這樣反復作用，從而具有很高的除霧效率。因此，高效除塵除霧器在截留粉塵的同時也能促進二氧化硫的吸收，達到脫硫的目的。

三工程應用

新疆某電廠為2×300MW國產亞臨界空冷燃煤發電機組，同步配套建設雙室四電場靜電除塵器及石灰石—石膏濕法煙氣脫硫裝置及相關公用系統。#1機組于2012年7月10日正式投入運行，#2機組于2012年9月23日正式投入運行。#1、2機組脫硫系統為一爐一塔布置，采用石灰石-石膏濕式脫硫工藝，吸收劑制備和石膏脫水為兩套脫硫裝置公用。該廠于2017年8月完成#1機組的超低排放改造，并順利通過環保部的驗收。該廠煤質分析如表2所示，列出了改造設計時的參考煤種、高質校核煤質、高質校核煤質和實際煤種。目前電廠入爐煤種比較單一，也比較穩定，從表中可以看出1號機組的燃煤煤質屬于極低硫分、中高灰分的煙煤。

表2新疆某電廠煤質分析

#1機組超低排放改造前脫硫塔采用3層漿液噴淋層，對應設置3臺漿液循環泵（2用1備），每層噴淋層設置100個實心/中心切線型噴嘴；吸收塔上部裝設2級屋脊式除霧器，塔內設置4臺側進式漿液攪拌器。

3.1脫硫系統改造

該廠#1機組脫硫系統的超低排放改造方式如下：

(1)噴淋層下方增加一層托盤，主要用于均布煙氣；

(2)增加1層噴淋層及漿液循環泵，為保證增加噴淋層的脫硫效率吸收塔需增高4m。

吸收塔裝設托盤主要使煙氣均勻分布，一般安裝在吸收塔噴淋區的下部，煙氣通過托盤后，被均勻分布到整個吸收塔截面。多孔合金托盤一方面能使煙氣分布均勻，同時還能在合金托盤上形成一定高度的石灰石/石膏漿液液膜。由于石灰石/石膏漿液從托盤上部噴淋而下并與煙氣接觸，使得SO2被吸收；同時當含有SO2的煙氣在與合金托盤上的液膜接觸時，能夠達到充分的動量和質量傳遞，使得漿液能夠充分吸收煙氣中的SO2氣體，從而最大限度的利用噴淋的漿液量，提高了吸收劑的利用率和脫硫效率。實踐表明，達到相同的脫硫效率下，加裝托盤比不加裝托盤所需要的循環漿液量要降低16%左右。加裝一層多孔狀托盤，吸收塔的煙氣阻力大約增加600Pa(100%BMCR下)。

3.2改造后的效果

該廠#1機組于2017年8月完成的超低排放改造，并順利通過環保部門的驗收。改造前后#1機組在不同工況下脫硫塔的測試結果如表3所示。分析表3中的測試結果可知：#1機組100%BMCR下脫硫系統改造前脫硫塔實測入口SO2濃度為1886mg/Nm3，實測出口SO2濃度為67mg/Nm3，采用上述方式改造以后，相同負荷條件下脫硫塔改造前實測入口SO2濃度為1713mg/Nm3，實測出口SO2濃度為20mg/Nm3；#1機組50%BMCR下脫硫塔改造前實測入口SO2濃度為1320mg/Nm3，實測出口SO2濃度為39mg/Nm3，采用上述方式改造以后，相同負荷條件下脫硫塔實測入口SO2濃度為969mg/Nm3，實測出口SO2濃度為9mg/Nm3。改造后的脫硫系統經過168h的穩定運行，均能滿足超低排放的要求。

表3新疆某電廠1號機組脫硫系統改造前后結果對比

四后記

疆內各大燃煤電廠在現有環保設施上通過改造達到超低排放的要，求并不存在技術上的困難。但由于超低排放目前沒有標準化的改造路線，并且在新疆地區缺乏運行經驗，導致電廠在完成超低排放改造后的運行過程中可能存在比較多的問題。因此，電廠在進行超低排放改造時應對可能出現的問題做好必要的防護措施，應重點考慮問題如下：

（一）煙氣阻力上升

目前電廠采用的改造措施基本都會導致煙氣阻力上升。因此，在進行超低排放改造時應仔細核對現有風機的余量是否滿足改造后煙氣阻力的上升量，若不滿足，需進行引風機的增容改造。目前疆內部分有增壓風機的電廠，在進行引風機增容時也進行了引增合一的改造，能夠起到較好的節能效果。

（二）合理預留空間

燃煤電廠脫硝、脫硫和電除塵設備的空間有限，因此選擇改造路線時，需為以后進行全工況脫硝以及煙氣脫汞的改造預留一定改造空間，也可以在進行超低排放改造時編制相應的可研方案，超前考慮。

（三）管道及設備腐蝕

多數電廠在脫硝系統改造時選擇增加一層催化劑，這會導致煙氣中SO3的增加，而對于安裝了低溫省煤器的電廠，由于煙氣溫度降低導致煙氣腐蝕性增強。因此，改造時在設備設計選型時，應考慮電除塵、煙道、空預器以及風機等設施的防腐蝕措施。例如空預器的ABS區域一般在底部380mm~830mm位置，因此對于空預器的耐腐蝕傳熱元件的高度應選擇900mm以上，使其涵蓋液態硫酸氫氨的生成區間。
