摘要：為研究“石膏雨”產生的原因并消除該現象，針對某1000MW電廠的運行參數，計算了不同環境溫度、不同機組負荷下煙囪內的冷凝液量，得出較高負荷和較低環境溫度會使煙囪內生成更多的冷凝液量。計算了采用管式GGH裝置的煙囪不發生白煙的煙氣排放溫度，分析得出白煙現象的發生溫度受環境溫度的影響很大，冬季要解決煙氣脫白除GGH裝置外還需引入其他熱源。

我國300MW以上的火電機組基本上都采用石灰石一石膏濕法煙氣脫硫(WFGD)技術。石灰石一石膏濕法脫硫吸收塔出口煙氣溫度在45～60℃，煙囪排煙溫度較低，屬于濕飽和狀態，容易出現夾帶石膏漿液的情況，導致正常天氣情況下，電廠周圍地區經常出現降下小液滴的現象，這種現象被稱為“石膏雨”現象。含有一定量的SO2、SO3及石膏漿液的小液滴呈酸性，會對電廠附近的設備、設施和建筑物造成一定的腐蝕損害，對電廠的正常運行和周圍居民的生活產生了很大的影響。在煙囪內未冷凝的酸性液體，擴散到大氣中就會形成“石膏雨”。為研究及分析白煙和“石膏雨”的生成規律，并提出防治措施，筆者對某電廠1000MW機組在不同負荷、不同環境溫度下煙囪內的冷凝液量和采用管式GGH裝置后不發生白煙的溫度進行了計算。通過對“石膏雨”形成的研究找出解決方案，以減少環境污染。

1‘‘石膏雨"的形成機理

1.1形成因素

“石膏雨”主要來自煙氣中未除凈的液滴和冷凝水。形成“石膏雨”現象的原因主要有三個方面：

(1)凈煙氣的特性。經過濕法煙氣脫硫系統的煙氣會攜帶大量的液滴，煙氣在排人大氣的過程中，溫度會不斷降低，濕飽和蒸汽區的煙氣會不斷生成冷凝液，這是“石膏雨”形成的最根本原因。

(2)煙囪的結構形式。煙囪的高度、煙囪壁面的平整程度、煙囪的內襯材料，以及導流板的布置等都會對“石膏雨”的形成產生很大影響。(3)環境的氣象條件。主要指環境溫度、相對濕度和大氣壓力，這些因素是形成“石膏雨”現象的外部原因。

1.2解決方法

針對“石膏雨”形成的原因，需要在WFGD的設計和建設過程中充分考慮煙氣通過吸收塔后凈煙氣溫度、水分含量，采取改進措施。一方面可增強除霧效果、減少煙氣中的霧滴攜帶，除霧器設計上需對人口煙氣量與設計參數的偏差、煙氣流速的大小、除霧器的選型等方面進行充分考慮，合理布置除霧器，減少煙氣對液滴的夾帶量;另一方面可提高煙溫，合理地布置煙氣加熱裝置，強化煙氣的抬升和擴散，減弱甚至消除火電廠周邊區域的“石膏雨”現象。

2脫硫系統和煙氣系統

2.1脫硫系統

煙氣脫硫設備采用石灰石一石膏濕法、一爐一塔脫硫裝置。脫硫率在設計煤種BMCR工況下不小于95%。每套煙氣脫硫裝置的出力在鍋爐BMCR工況的基礎上設計，脫硫系統處理的煙氣體積流量872m3/s(濕態、標準狀況、鍋爐設計煤種)最小可調能力與單臺爐不投油最低穩燃負荷(30%BMCR工況，燃用設計煤種的煙氣流量)相適應;煙氣脫硫裝置應能在鍋爐BMCR工況下進煙溫度加10K裕量條件下安全連續運行。脫硫效率按設計煤種100%BMCR工況下不低于95%設計。脫硫系統設置100%煙氣旁路，不設置GGH。

2.2煙氣系統

煙氣系統的流程為：鍋爐爐膛產生煙氣一脫硝SCR反應器一空氣預熱器一除塵器一引風機一脫硫增壓風機一脫硫吸收塔一煙囪。每臺鍋爐配備兩臺50%容量的靜葉可調引風機和兩臺50%容量的動葉可調增壓風機，用于克服煙氣在鍋爐煙氣系統及wFGD裝置系統內造成的煙氣壓降。引風機和增壓風機串聯布置，均設計在WFGD裝置進口原煙氣側高溫?zé)煔鈧?cè)運行。

2.3煤種分析和鍋爐性能

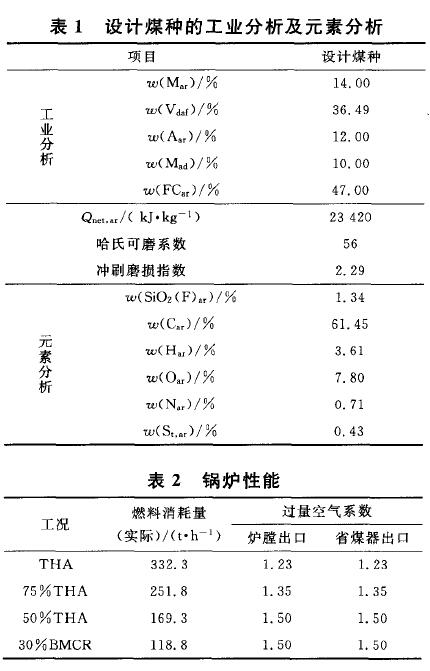

設計煤種的工業分析及元素分析見表1，鍋爐性能見表2。

4機組不發生白煙的溫度

4.1工程背景

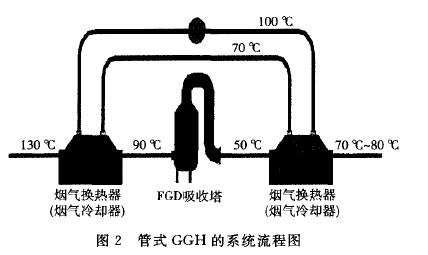

擬采用管式GGH方案來防止白煙的發生。為了校核煙氣的熱量是否能夠使煙囪出口溫度達到不發生白煙的溫度，以確定是否需要引入其他熱源來保證不發生白煙，所以需計算該工程不發生白煙的溫度，其主要工藝系統圖見圖2

該系統中設置了兩臺煙氣一水換熱器：煙氣冷卻器和煙氣加熱器。以水為媒介，原煙氣首先進入煙氣冷卻器，冷卻到90℃左右，進入脫硫吸收塔;從脫硫塔出來50℃左右的凈煙氣再通過煙氣加熱器升溫到80℃左右進人煙囪。水媒介在煙氣冷卻器中升溫，通過水泵送入煙氣加熱器降溫，循環運行。

4.2結果分析

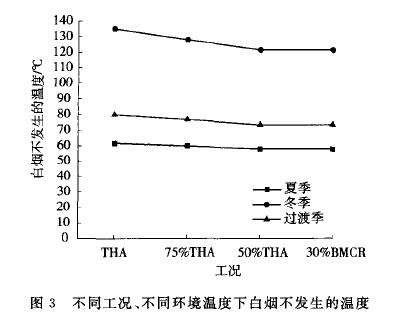

夏季、冬季和過渡季由于環境溫度和大氣壓力的不同，所以飽和等濕摩爾曲線略有不同，但基本相似。環境濕度都在80%左右，影響不大，對環境狀態點影響最大的因素是環境溫度。由于算出白煙不發生溫度的原理是由環境狀態點向濕度為100%的等濕摩爾曲線作切線，所以冬季的較低溫度導致作出切線的斜率較小，從而可能得出較高的不發生白煙的溫度。不同工況、不同環境溫度下白煙不發生的溫度變化見圖3。

由圖3可以得出：采取吸收塔出口的煙氣與未經處理的煙氣混合，或與高溫燃燒氣混合和設置管式GGH的方案都能有效防止白煙發生。相對夏季和過渡季，冬季由于環境溫度較低，極易發生白煙現象。所以，在采取防止白煙發生的措施時，計算出冬季不發生自煙的溫度很高，達到了130℃左右;而夏季只要吸收塔出口煙氣溫度達到60～70℃就可以有效防止白煙的發生。若對已有的濕煙囪進行改造來防止白煙發生，可對比幾種方案的實用性和經濟性進行選擇。采用管式GGH的方案效果較好，但運行中也存在嚴重的積灰和腐蝕問題。采用管式GGH后的煙氣出口溫度在70～80℃，在夏季和過渡季可防止白煙發生，但在冬季需要引入其他熱源來防止白煙現象的發生。

5結語

(1)濕煙氣在煙囪中生成冷凝液主要是由于煙氣的溫降引起的，機組在高負荷下運行時，煙氣量較多使得煙囪內生成的冷凝液量較多;不同環境溫度下的散熱溫降相差較大，導致不同環境溫度下的冷凝液量有很大的不同，所以冬季冷凝液量高于過渡季和夏季。

(2)由于白煙的發生受環境溫度影響很大，設置管式GGH在夏季和過渡季能有效防止白煙現象的發生，但是由于冬季不發生白煙現象所需要的煙氣排放溫度較高，僅靠管式GGH并不能滿足要求，需要根據實際情況綜合多項因素以其他方式引入熱源來消除白煙。
