摘要：為適應國家火力發電行業“上大壓小”總體布局，提高燃煤效率從而降低煤耗、進而降低對環境污染程度，實現2020年環保計劃，當前全國火電行業均朝著高參數機組的趨勢發展，高壓力、高主/再熱蒸汽溫度的機組對設備與部件給出了嚴峻的考驗。鍋爐受熱面作為重要的熱交換部位，在高參數的運行條件下，更加容易產生腐蝕。本文根據實際情況，分析火電廠中受熱面的腐蝕原理與種類，為受熱面防護與機組安全運行提供參考，減少爆管次數，為電廠安全環保運行保駕護航，減少爆管就減少了非停，避免了環保超排，同時受熱面腐蝕減少，結焦減小，提高燃燒效率，降低了NOx和粉塵的生成。

0前言

據統計，2017年全國煤電裝機量為10.2億千瓦，占裝機總量的58%，煤電發電量全年為42000億千瓦時，占比高達67%，可以看出，當前煤電依然占據著發電行業的主導位置。為響應“清潔低碳，安全高效”的能源發展目標，現如今火電廠均朝著高主汽壓力、高主/再熱蒸汽溫度的趨勢發展，大容量，高參數的機組的運行對火電廠各部件有著嚴峻的考驗。眾所周知，火電廠鍋爐受熱面（本文指省煤器、水冷壁、過熱器、再熱器、空預器）作為重要的熱交換部位，其使用工況環境復雜（溫度、煙氣、高溫蒸汽），使用的材料種類多（SA-106C、SA-210C、15CrMoG、12Cr1MoVG、TP347、T/P91、T/P92等等），受熱面的防護對于保證電廠的安全運行有著至關重要的作用。通常來說，受熱面發生爆管或者泄漏的原因包括：煙氣及飛灰磨損、吹灰器吹損、超溫、超壓、材質誤用、腐蝕等，其中，腐蝕是一個漸進的過程，在腐蝕初期并不引起重視，且難以被發現，但是，腐蝕造成的損失巨大。就實際運行的情況來看，許多電廠的受熱面都存在著腐蝕現象，不同的機組，在不同的部位，腐蝕機理、腐蝕產物、腐蝕速率各不相同，腐蝕引起的泄漏，爆管等事故也是層出不窮。在高參數的機組當中，金屬腐蝕的傾向增加，在同一水質條件下，亞臨界鍋爐比中壓鍋爐的金屬腐蝕速度增加了30~35倍[1]。因此，了解受熱面的腐蝕機理，并提出相應的防護措施對預測受熱面管子的腐蝕程度，保護受熱面管子的安全，確保電廠安全運行有重要的指導意義。

1 金屬腐蝕原理

金屬的腐蝕分為電化學腐蝕和化學腐蝕，電化學腐蝕為金屬與電解質溶液接觸時，發生氧化還原作用而導致的腐蝕，電化學腐蝕在金屬表面形成了原電池，被腐蝕金屬為陽極，一般情況下，金屬表面生成的鈍化膜能夠保護金屬不被腐蝕，但是，當介質中存在去極化劑（和）或者能夠破壞鈍化膜（）的元素時，電化學腐蝕便開始啟動。電化學過程中，金屬陽極失去電子被氧化變?yōu)榻饘匐x子，去極化劑得電子被還原生成或者，進而再與金屬內部組織，或者金屬離子發生反應，相互影響，加劇腐蝕導致金屬的損壞。

化學腐蝕是指金屬材料在干燥氣體和非電解質溶液中發生化學反應生成化合物的過程。金屬直接與酸性溶液接觸，產生化學反應，例如鍋爐尾部受熱面煙氣側容易發生的低溫腐蝕，是煙氣中的、與煙氣中的水發生反應生成的、，該酸性溶液附著在金屬表面，與金屬反應導致的腐蝕為化學腐蝕；高溫下金屬與氣體接觸被氧化，例如高溫爐氣等氧化性氣體使鋼材表面生成氧化鐵及表面脫碳的腐蝕也是化學腐蝕。

2 受熱面腐蝕的種類

通過觀察腐蝕產物，腐蝕形貌與腐蝕介質的成分，將受熱面的腐蝕按照腐蝕形態來劃分種類，可以分為氧腐蝕、亞硝酸鹽腐蝕、酸性腐蝕、應力腐蝕（SCC）、高溫腐蝕、低溫腐蝕、晶間腐蝕、汽水腐蝕、電偶腐蝕。

2.1 氧腐蝕

受熱面的氧腐蝕可以分為兩種，在機組運行或者停用時，均能夠發生氧腐蝕。兩種腐蝕形式均是金屬在含氧的腐蝕介質下的一種電化學腐蝕現象，但是腐蝕產物不同。運行氧腐蝕的過程如下[2]：

在機組停用時，由于保護不慎，導致潮濕空氣進入受熱面，空氣中的水和氧氣共同作用會產生停用氧腐蝕，其腐蝕的過程如下：

實際情況中，氧腐蝕的腐蝕形貌大多為潰瘍或者小孔型的局部腐蝕，腐蝕產物包括黃褐色的鐵銹、黑色的四氧化三鐵、磚紅色的氫氧化鐵等。該腐蝕經常發生于省煤器進口或者給水系統，導致金屬強度嚴重下降。

2.2 亞硝酸鹽腐蝕

亞硝酸鹽腐蝕是水冷壁爐水中的亞硝酸鹽，在溫度超過320℃時，亞硝酸鹽便開始分解，分解產生十分活躍的新生態氧，易于水冷壁內表面發生反應，生成高價氧化鐵，使水冷壁、省煤器在壁溫在該溫度附近的部位產生腐蝕的現象。亞硝酸鹽腐蝕實際上是氧和鐵發生反應，因此亞硝酸鹽腐蝕的特征與氧腐蝕類似。但其產物一般是高價氧化鐵，其顏色呈紅褐色。竇照英在研究亞硝酸鹽對鍋爐的腐蝕時發現：理論上鍋爐水冷壁管很少會出現氧腐蝕，但是實際運行中，發現試驗鍋爐從省煤器進口到過熱器均有類似氧腐蝕的現象發生，并且腐蝕產物均以高價氧化鐵為主，實際上這些部位就是發生了亞硝酸鹽腐蝕[3]。

2.3 酸性腐蝕

金屬材料與酸接觸，發生腐蝕析出氫氣，也是析氫腐蝕。水中含有鹽酸，或者游離的二氧化碳溶解導致水中PH低于7，都有可能產生析氫腐蝕。析氫腐蝕是以作為去極化離子的一種電化學腐蝕，該腐蝕常常發生于給水系統和凝結水系統，但是在省煤器中也有可能出現該類型的腐蝕，其反應如下：

2.4 應力腐蝕（SCC）

金屬部件在特定的應力條件下，與各種腐蝕共同作用，導致部件在低于其強度極限的條件下脆性斷裂現象，稱為應力腐蝕（SCC）。由于腐蝕形式的不同，應力腐蝕又可分為陽極溶解型應力腐蝕和氫致開裂型應力腐蝕，前者是部件在應力條件下產生氧腐蝕導致的應力腐蝕，后者是部件在特定應力條件下產生析氫反應所導致的應力腐蝕，氫致開裂型應力腐蝕又可細分為硝脆、堿脆、氯脆等。具體分類參照?qǐng)D2.1。

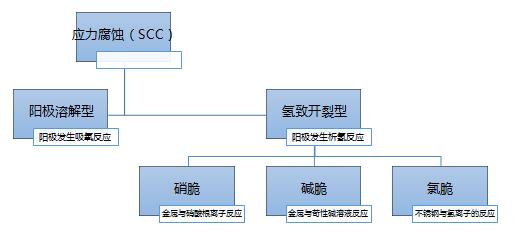

圖2.1應力腐蝕的分類

在實際情況中，應力腐蝕在各個部位都有可能發生，特別是焊縫處或異徑突變處，如果焊接工藝與熱處理不當，焊接材質錯用，導致焊縫存在殘余焊接應力，在使用時接觸腐蝕性介質，極易發生應力腐蝕。在實際應用中，不銹鋼對應力腐蝕較為敏感，某電廠再熱器18-8型的不銹鋼曾經發生過應力腐蝕開裂[4]。

應力腐蝕的的外貌形態具有以下特征[4]：

1) 應力腐蝕開裂的斷口，一般不發生塑性變形，為脆性斷裂；

2) 應力腐蝕的裂紋一般較窄，較深，與主應力方向垂直；

3) 應力腐蝕的裂紋數量比較少；

4) 應力腐蝕斷口一般分為擴展區和瞬斷區，瞬斷區一般為延性破壞；

2.5 高溫腐蝕

在高溫下，金屬材料與環境中的氧、硫、氯、鉀、鈉等元素發生化學或電化學反應產生的腐蝕稱為高溫腐蝕，高溫腐蝕時常發生在壁溫較高的煙氣側水冷壁、屏式過熱器、高溫過熱器、高溫再熱器等部位。高溫腐蝕分為3種類型，硫酸鹽型，硫化物型，氯化物型，腐蝕通常為三種類型的復合作用所導致[5]。

1) 硫酸鹽型高溫腐蝕：硫酸鹽型高溫腐蝕是煤粉中的一部分堿金屬與煙氣中的反應，生成，另一部分被熔融硅酸鹽捕獲，置換出硅酸鹽中的，生成，隨后兩種堿金屬硫酸鹽附著在受熱面管壁上，繼續吸收，反應生成焦硫酸鹽，熔融的焦硫酸鹽與和反應生成復合硫酸鹽，復合硫酸鹽沉積在管壁表面，降低熔點，隨著溫度升高，復合硫酸鹽熔融破壞管壁表面的，腐蝕金屬管壁。硫酸鹽型高溫腐蝕通常發生在550~710℃范圍內，在650～700℃范圍內的腐蝕最強烈。所以該腐蝕大多發生在過熱器和再熱器的出口管段及其懸掛件上。

2) 硫化物型高溫腐蝕：硫化物型高溫腐蝕是由黃鐵礦（）造成的，當鍋爐中的火焰直接沖刷水冷壁時，部分未燃盡的煤粉顆粒就附著在了管壁上。受熱分解為單原子硫和，管壁附近和達到一定濃度時，也會生成游離態原子硫，在還原性氣氛下，游離態單原子硫可以單獨存在，當壁溫升至350℃，單原子硫可以與鐵發生反應，生成，同時，還可以透過與中的反應生成，最后，上述反應生成的逐漸被氧化，生成黑色的與。二氧化硫在催化劑作用下又反應生成，對硫酸鹽型高溫腐蝕還具有促進的作用。

3) 氯化物型高溫腐蝕：在爐內高溫下，煤粉中的與、、反應生成和，同時附著在管壁上的也會和反應生成，導致附著層中的濃度遠大于煙氣中的濃度，進而對金屬表面的產生破壞，當爐內發生缺氧燃燒的情況，導致爐內產生富含和的還原性氣氛時，該腐蝕程度會變得更加劇烈[5]。

2.6 低溫腐蝕

低溫腐蝕是受熱面在壁溫較低的條件下，硫酸蒸汽凝結在受熱面上產生的腐蝕現象。煙氣中的與結合后生成蒸汽，在尾部受熱面，溫度較低，一旦溫度低于酸露點，便凝結在受熱面上，進而對金屬表面造成腐蝕。可見，低溫腐蝕常常由酸露點的高低來決定，前人經過研究總結出了煙氣中酸露點的經驗計算公式（式2.12）[6]。

式中為酸露點溫度，為煙氣中的水露點溫度，為燃料的折算硫分，為飛灰系數，燃料折算灰分?？梢?，燃料中硫含量越多，增大，會顯著提高煙氣中的酸露點溫度，也就是說，硫酸蒸汽更容易達到酸露點凝結為硫酸溶液，進而發生腐蝕。陳裝在研究鍋爐低溫腐蝕時總結道：燃用高硫煤，酸露點可達140℃~160℃甚至更高。這樣，一旦受熱面壁溫低于酸露點溫度，低溫腐蝕就形成了[6]。

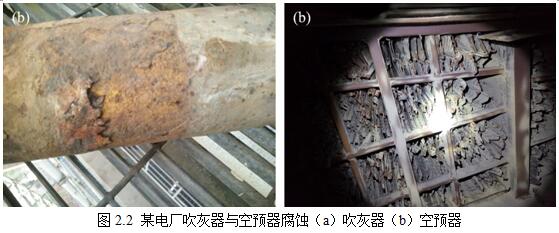

低溫腐蝕常發生與省煤器尾段、空預器等部位。某電廠尾部煙道吹灰器與空預器也發生過低溫腐蝕，從圖2.2（a）可以看出吹灰器腐蝕具有明顯的分界線，槍頭部位并沒有受到腐蝕的影響，這是因?yàn)闃岊^部位材質比腐蝕部位材質具有更高的耐蝕性能。后期將腐蝕部位的材質更換為TP316型不銹鋼后，腐蝕現象得到改善。從圖可以看出，低溫腐蝕對空氣器換熱板產生了大面積的腐蝕，由于換熱板厚度很薄，腐蝕后很快就斷裂掉落。

2.7 晶間腐蝕

晶間腐蝕是一種由金屬內部組織化學成分的差異和內應力導致的局部腐蝕，金屬內部組織的差異會形成微電池，這是晶間腐蝕發生的根本原因。晶間腐蝕常發生與奧氏體不銹鋼中，在400~800℃的范圍內，組織內部的C和Cr會相互遷移，C在晶粒內部的溶解度很小，因此，在高溫驅動下，C向晶界遷移與Cr形成等化合物。資料顯示，Cr元素在晶粒內部的遷移速率明顯小于其在晶界附近的遷移速率，因此，晶界附近的鉻與碳形成化合物，而晶粒內部依然是分布均勻的含鉻奧氏體組織。晶界與晶粒兩處化學成分形成差異便導致電位差，從而形成微電池，腐蝕過程便啟動了。葛晶等人的研究表明：奧氏體不銹鋼的晶界Cr含量低于11%時，晶界與晶粒便會形成小陽極對大陰極的微電池，發生嚴重的晶間腐蝕[7]。

由于晶間腐蝕發生于組織內部，因此，在金屬表面并不會出現明顯的腐蝕形貌，但是金屬內部晶粒之間已經喪失了結合力，材料強度完全喪失，失去金屬材料的基本特征，嚴重時輕輕敲打便會變得粉碎。對不銹鋼而言，晶間腐蝕是一種危害性很大的腐蝕現象，在不銹鋼其中加入Ti、Nb等固碳元素能夠很好的防止晶間腐蝕的產生，如本電廠高再出口使用的TP347H型不銹鋼，就是在TP304型不銹鋼的基礎上添加了少量的Nb元素，提高其耐蝕性。

2.8 汽水腐蝕

在溫度大于400℃時，高溫蒸汽與管壁接觸，將會發生下列反應：

反應會產生氫原子，如果反應產生的氫原子不能很快被氣流帶走。便結合成氫氣，氫氣分子直徑小，可以向金屬內部進行擴散。與金屬內部組織中的滲碳體中的碳發生反應生成甲烷：

這一系列的反應會使材料表面脫碳，降低鋼材表面強度，產生的甲烷氣體積聚在鋼材內部，不但會造成很大的內應力，還會形成微裂紋，進而造成脆性破壞。在汽水流通不良，溫度較高容易使蒸汽過熱的部位更容易發生汽水腐蝕。鍋爐中，汽水腐蝕常常發生于過熱器[4]。

2.9 電偶腐蝕

電偶腐蝕是兩種不同的金屬或者化合物相互接觸，或者同時浸在導電性水溶液之間時，由于兩者電位不同，存在電位差驅使電子流動，進而形成腐蝕電池造成的腐蝕現象。其中陽極腐蝕速度加快，陰極不會腐蝕。電偶腐蝕的根本原因是兩者腐蝕電位的差異，腐蝕電位低的成為陽極被腐蝕。對鍋爐進行化學清洗時，因控制不當造成的管壁表面積銅，或者管壁不平整導致結垢，均能導致電偶腐蝕。

3 減少受熱面腐蝕措施

火電廠受熱面腐蝕現象是十分普遍的，從形式上來說，腐蝕與金屬的使用條件在實際情況下，發生腐蝕往往多種因素復合的結果，因此，腐蝕的防控需要從多方面著手。

1. 嚴格將爐水中去極化劑和、腐蝕性陰離子等的含量控制在合理范圍內，做好水質凈化，給水除氧等措施。

2. 防止出現超溫的情況，金屬的使用部位與溫度是相互匹配的，超溫使金屬組織產生改變，降低其耐腐蝕性能。

3. 控制爐內燃燒條件，在爐內供給充足的氧氣，使燃料充分燃燒，同時，盡量使煤粉少?zèng)_刷管壁。

4. 控制燃料的質量，各受熱面的腐蝕均與燃料質量和燃燒條件緊密相關。燃料的硫分，灰分等指標，應結合實際情況，嚴格控制在合理范圍內。

5. 加強火電廠金屬監督，眾所周知，腐蝕現象不能杜絕，因此，加強對受熱面各部位金屬的金屬監督工作，一旦發生腐蝕，分析原因并提出解決方案，防止腐蝕帶來的損失。

6. 使用金屬的材質必須正確。選用合適的金屬材料，在各種化學成分中，、、、等元素均能提高鋼材的耐蝕性，使用時應從經濟和性能兩方面綜合考慮。

7. 最后是采取具有針對性的防治措施，采取特定的防治方案，比如為防止停用時的氧腐蝕，某電廠采取了開門抽真空，并降低停爐過程中的溫降速度的方法[8]；為了防止水冷壁高溫腐蝕，某電廠完成了尾部煙井和預熱器的漏風改造[5]。再比如本廠和當前較多電廠在水冷壁表面采用等離子噴涂高鉻材料的技術等等。

4 結束語

火力發電廠受熱面腐蝕因素很多，腐蝕無時不刻不在發生，金屬腐蝕是多個因素共同作用的結果，要綜合考慮各個因素，突出主因，找出問題關鍵，做好有針對性的預防措施，減少受熱面腐蝕速度，延長設備使用壽命，杜絕事故發生。

參考文獻

[1] 李茂東，趙軍明，杜玉輝.高參數鍋爐的腐蝕與預防[J].中國鍋爐壓力容器安全，2004，04:55-57

[2] 蔣國新.鍋爐省煤器內壁氧腐蝕原因分析[J].山東工業技術，2015，19:30

[3] 竇照英.亞硝酸鹽在高參數鍋爐中的分解過程及其引起的腐蝕 [J].華北電力技術，1975，02:18-24

[4] 劉世念，蘇偉，張波等.火力發電廠設備腐蝕與防護技術[M].中國電力出版社，2015.1:10

[5] 張翔，邵國楨.大型鍋爐水冷壁高溫腐蝕探討[J].鍋爐技術，2008，08:9-13

[6] 陳裝.鍋爐低溫腐蝕的因素分析及其防護措施[J].中國高新技術企業，2009，10:49-50

[7] 葛晶，任中育.奧氏體不銹鋼晶間腐蝕原因分析和對策[J].四川化工，2015，05:28-30

[8] 程玉貴，閆洪勇，高繼錄，張守恒.800MW機組低溫再熱器內壁腐蝕原因分析及治理[J].東北電力技術，2013，03:41-44
