某廠機組投運以來，鍋爐總體上運行平穩，但也存在高負荷運時鍋爐局部床溫較高、床溫偏差較大，燃燒時NO_x排放較高，脫硝劑氨水耗量偏大等問題，在通過加強燃煤粒度控制與優化燃燒調整等措施后，上述問題仍未得到很好的解決。因此，如何降低燃燒時NOx原始排放，在保證環保排放的基礎上減少脫硝劑氨水耗量，已成為該廠面臨的重要課題。

1設備概況

某廠建設有2臺330MW 循環流化床鍋爐發電機組，鍋爐為 DG1165/17.5-II 1 型亞臨界參數國產化循環流化床汽包爐、自然循環、單爐膛、一次中間再熱、汽冷式旋風分離器、平衡通風、露天布置、燃煤、固態排渣、受熱面采用全懸吊方式，剛架為雙排柱鋼結構。機組環保工藝中脫硝采用選擇性非催化還原 SNCR (ive non-catalytic reduction） 脫硝技術，在鍋爐分離器入口煙道噴入氨水，利用氨水與爐內生成的氮氧化物反應從而實現脫硝。

某廠投產以來，鍋爐整體運行平穩，氮氧化物排放滿足 《火電廠大氣污染物排放標準》GB13223—2011 要求 (NO_x排放≤100mg/Nm3)。2016 年山西省開始推行火電機組超低排放改造，公司積極響應政府文件精神，進行了超低排放改造，并開始超低排放試運行 (NO_x排放≤50mg/Nm3)。

2氨水耗量偏大原因分析

從NOx生成機理上分析，造成氨水耗量大的根本原因在于NOx原始排放量偏高，再加上超低排放運行，使氨水用量增加，其次 SNCR 脫硝存在最佳反應窗口溫度，脫離窗口溫度后 SNCR 脫硝效率下降，氨水耗量將增加。循環流化床 CFB（circulating fluidized bed） 鍋爐NOx原始排放主要受燃料中氮元素含量、鍋爐運行床溫及床溫均勻性、密相區氧量等因素影響，而 SNCR 脫硝效率主要取決于分離器入口煙溫。

目前該廠煤種較穩定，燃料中氮元素含量不高，而鍋爐布風板寬深比較大，整體運行床溫偏高 （尤其高負荷段），床溫均勻性也較差，床溫偏高運行人員不得不增加一次風量來控制床溫，使得密相區局部氧量相對偏高，最終導致鍋爐NOx原始排放偏高，同時分離器入口煙溫的偏低導致 SNCR 脫硝偏離最佳反應溫度，脫硝氨水耗量偏大。

2.1 高負荷時鍋爐運行床溫高、床溫偏差大

鍋爐最大連續蒸發量 BMCR (boiler maxi-mum continue rate) 工況下設計床溫 910 ℃，實際鍋爐在滿負荷運行時平均床溫約 950 ℃，中間局部床溫達 990 ℃，兩側平均床溫約 900 ℃，高負荷運行時中部床溫明顯高于兩側床溫，最大偏差達 90 ℃。

造成該廠鍋爐運行床溫高的原因，一是爐膛差壓偏低，300 MW 負荷爐膛差壓僅 0.75 KPa，在燃煤粒徑控制基本穩定時，爐膛差壓直接反應鍋爐分離器效率，分離器效率偏低說明鍋爐返料量較少，而 CFB 鍋爐床溫的冷卻主要依靠返料，返料量少，鍋爐密相區熱量被返料帶走的份額減少，造成鍋爐床溫升高；二是基建期鍋爐安裝了防磨梁，減小了水冷壁內循環貼壁流和水冷壁吸熱面積，對床溫也有一定影響。

運行床溫偏差大主要因?yàn)殄仩t水冷風室進風方式為兩側進風，這種進風型式的水冷風室靜壓分布特點是風室中部靜壓高于兩側，導致爐膛布風不均勻，布風板中部氧量更充足，燃燒更好，中部床溫明顯高于兩側床溫，造成鍋爐運行床溫偏差。

因鍋爐床溫高，床溫不均勻偏差大，滿負荷局部床溫甚至超過 990 ℃，遠遠超過NOx反應最佳高效溫度 (880~900 ℃) ,直接導致NOx排放增加。而高床溫使得運行人員不得不增加一次風量來控制床溫，進一步增加了密相區氧量，違背了鍋爐分級配風燃燒降低 NOx生成的原則，加劇了鍋爐原始NOx的生成。機組NOx原始排放最高達到 330 mg/Nm3。

2.2 分離器入口煙溫偏離SNCR脫硝最佳反應溫度

SNCR 脫硝存在反應窗口溫度 (850~950 ℃)，當鍋爐爐膛差壓偏低時，鍋爐大部分燃燒聚集在密相區，鍋爐上部燃燒份額降低，鍋爐出口煙溫偏低，分離器入口煙溫偏低，SNCR 脫硝不能具備最佳反應溫度，脫硝效率下降，為達到排放標準，不得不簡單地增加氨水噴入量，造成氨水耗量升高。

3低氮燃燒改造方案

3.1 改造思路

針對目前的問題，根據上述分析，鍋爐低氮燃燒改造方案主要思路如下。

a） 增加爐內換熱面積，降低床溫，降低NOx生成。通過在鍋爐中部增加水冷屏以增加換熱面積，加強吸熱，從而降低爐膛中間局部床溫，降低主循環回路溫度水平以減少 NO_x排放，此思路常規方案為在爐內增加新水冷屏受熱面，達到降低床溫的作用，但水冷壁換熱量的增加會使得整體爐膛溫度下降，原本爐膛上部溫度就偏低，加水冷屏后上部溫度會進一步降低，會引起爐膛上部爐內過熱汽與再熱汽吊屏吸熱量減少，鍋爐出口煙溫降低，尾部受熱面吸熱受影響，可能會影響主汽溫度和再熱汽溫度，該思路需謹慎實施。

此外，鍋爐基建期增加的防磨梁減少了水冷壁換熱面積，若將部分防磨梁拆除則可以增加一定爐內換熱面積，從而達到降低床溫的目的。

b） 增加鍋爐外循環量以降低床溫，降低NOx生成。 一是通過分離器提效，來增加外循環量。根據上節分析，目前分離器效率偏低，若能將分離器效率提高，則會增加鍋爐外循環量，鍋爐返料量的增加，會加強鍋爐密相區冷卻，降低運行床溫，降低NOx原始生成，同時分離器效率的提高會增加鍋爐爐膛差壓，增加鍋爐上部燃燒份額，提高分離器入口煙溫，從而為 SNCR 脫硝提高更好的反應溫度條件。二是通過加強配煤摻燒，降低燃煤發熱量，增加循環灰量。通過增加中煤摻燒量，提高燃煤灰分含量，從而增加循環灰量，最終來降低床溫。

c） 布風板阻力優化，減少床溫偏差。通過風帽阻力優化，增加風室中部風帽阻力，使得布風更加均勻，爐內物料流場和溫度流場更均勻，以降低床溫偏差。

3.2 改造方案

根據上述改造思路，經過計算并根據爐內磨損檢查情況，考慮增加爐內換熱面可能會影響鍋爐汽溫，遂放棄這一思路，最終確定改造方案。

a） 加強配煤摻燒。摻燒前燃燒用原煤，灰份含量偏低，根據分析思路，加強中煤摻燒，提高燃煤灰份含量，降低熱值，來增加鍋爐循環量，降低床溫。經過長時間摸索，目前摻燒比例原煤與中煤約 1∶1，摻燒后煤質分析見表1。

b） 分離器入口煙道提速優化改造。通過增加分離器入口煙道澆注料厚度，將旋風分離器入口煙道寬度減少，提高煙氣速度，以提高分離器效率，從而增加鍋爐外循環灰量，加強返料對床溫的冷卻作用，降低床溫。經與鍋爐廠交流，以分離器入口煙氣流速不超過 30 m/s 為改造原則，改造前分離器入口煙道喉口設計煙氣流速最高約25.9 m/s，具體改造方案為通過加厚澆注料實現旋風分離器入口煙道喉口寬度減少 210 mm，改造相應的固定支撐澆筑料用的金屬錨固件需要加長，改造澆注料施工與原內襯材料相接處圓滑過渡，減小煙氣阻力，經過計算改造后煙氣流速最高約29.4 m/s，滿足改造原則。

c） 在中部風帽通風芯管處點焊圓鋼以適當增加布風板中部阻力，以使風量布風更加均勻，從而緩解床溫偏差較大的問題，使得床溫更均勻，爐內物料流場更均勻，更有利于抑制NOx的生成。

d） 根據爐內防磨防爆檢查，拆除第 4 道，第 6道和第 7 道防磨梁，增加爐內換熱面積，降低床溫。

4低氮燃燒改造效果分析

根據改造后運行數據監測結果，結合歷史運行數據，機組改造前、后超低排放運行單位氨水耗量對比見表 2，氨水單耗平均下降約 4.1 g/ （kW·h）。

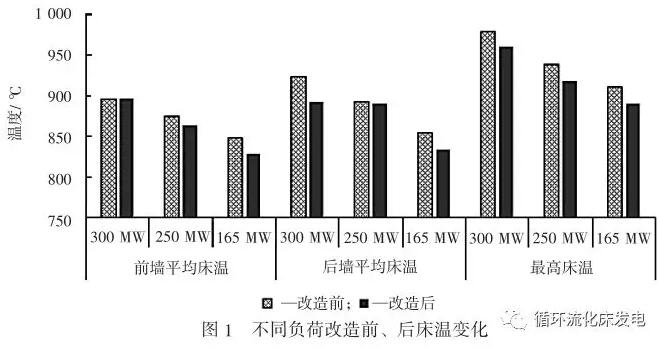

改造前后床溫變化如圖 1 所示，不同負荷鍋爐前墻床溫與后墻床溫均有不同程度的下降，其中鍋爐原本后墻床溫就高于前墻，改造后墻床溫下降較前墻明顯；同時鍋爐最高床溫下降幅度較大，300 MW 最高床溫下降了 18 ℃，250 MW 最高床溫下降了20℃，165MW最高床溫下降了21℃，改造后整體床溫下降明顯，改造達到預期降床溫的效果。

改造前后床溫偏差變化如圖 2 所示，改造后鍋爐床溫偏差均得到降低，其中 300 MW 床溫偏差下降了 61 ℃，改造后均床溫的效果明顯，降低了鍋爐局部床溫，為降低NOx原始生成提供了良好條件。

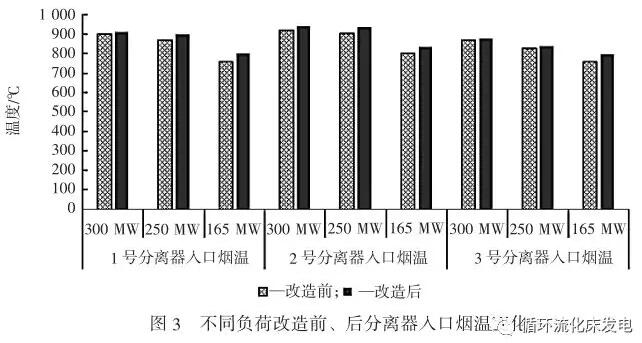

改造前、后分離器入口煙溫變化如圖 3 所示，改造后分離器入口煙溫得到提升，其中 300 MW 時平均煙溫升高 15 ℃，250 MW 平均煙溫升高 17℃，165 MW 時平均煙溫升高 37 ℃，分離器入口煙溫有利于 SNCR 脫硝效率的提高。

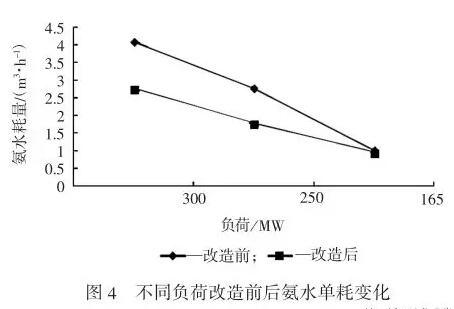

如圖 4 所示，改造后不同負荷氨水耗量均下降，其中 300 MW 負荷氨水耗量下降了 1.35 m3/h，250 MW 負荷氨水耗量下降了 1.02 m3 /h。得益于鍋爐床溫的下降，床溫均勻性更好，分離器入口煙道煙溫的提高及密相區氧量的降低，NOx原始排放和SNCR 脫硝反應溫度更佳，氨水耗量下降。

4結論

針對某廠超低排放運行氨水耗量偏高的問題，制定了加強配煤摻燒、分離器提效改造、布風板阻力優化改造等改造方案，改造后各負荷下床溫、床溫偏差、分離器入口煙溫、氨水耗量幾項主要指標均有明顯改善，超低排放運行氨水單位耗量相比降低 4.1 g/ （kW·h），按 2016 年發電量 22.2 億 kW·h計，改造后每年可節省氨水量 9 102 t，節省氨水費用約 900 余萬元，改造經濟效益明顯。

此外，鍋爐低氮燃燒改造的成功降低了鍋爐運行風量，將減少了鍋爐受熱面的磨損，為鍋爐長周期安全運行創造了更好的條件，低氮燃燒改造技術的成功應用為同類型 CFB 鍋爐低氮改造提供了很好的借鑒，將更加有利于 CFB 鍋爐的發展。
