自 2014 年 7 月 1 日起，循環流化床（circulating fluidized bed）鍋爐氮氧化物排放執行《火電廠大氣污染物排放標準》（GB 13223-2011）規定的循環流化床排放限值，即 NO?<200 mg/m3（標準狀況下 273.15 K，101.325 kPa 的質量濃度）。國內蒸發量 420 t/h以上的大型 CFB 鍋爐 NO? 平均排放濃度為 230 mg/m3左右；而蒸發量 240 t/h的中小型鍋爐 NO? 煙氣排放濃度更高一些，平均為 300 mg/m3?？傮w上來講，CFB 鍋爐 NO? 煙氣排放濃度平均為 270~290 mg/m3。一般來說，CFB 鍋爐的 NO? 排放值確實要顯著低于那些未采取有效爐內低氮燃燒技術的普通煤粉鍋爐，但仍未達到國家現階段 NO?排放標準。當然，目前有極少部分 CFB鍋爐 NO? 排放濃度已經達到 90~150 mg/m3，但這部分達標機組比例不超過 10%，大部分循環流化床鍋爐仍需進行改造。

目前，對循環流化床運行優化和改造已有一些研究，多數為燃燒配風的控制，雖然有一定的效果，但對現場的運行人員操作要求較高，無法保證長期穩定的達標排放。本研究針對某循環流化床鍋爐改造實例進行探討并提出有效降低 NO? 的思路，即 CFB 鍋爐爐內低 NO? 燃燒技術一體化改造方案，通過對二次風、水冷屏、過熱器、返料系統、布風板、風帽、給煤口的優化，以及采用煙氣再循環、SNCR 等煙氣脫硝技術大幅度地降低 NO? 的排放濃度。采用該方案后，爐膛出口 NO? 排放濃度應不高于 50 mg/m3。而考慮到暫無 NO? 的超低排放需求，對于 NO? 濃度無超低排放改造要求的鍋爐，可不考慮增加 SNCR 脫硝裝置。只需進行爐內燃燒改造，NO? 排放濃度低于 150 mg/m3即可。

1 實施方案

1.1工程概況

某廠鍋爐型號為 YG-75/3.82-M1，蒸發量為 75 t/h，由濟南鍋爐廠制造；該廠采用自然循環、中溫中壓雙旋風分離的循環流化床鍋爐。3 臺鍋爐均為室內布置，鋼結構形式，采用由旋風分離器組成的循環燃燒系統，爐膛為膜式水冷壁結構，過熱器分高、低二級過熱，中間設噴水減溫器，尾部設三級省煤器和一、二次風預熱器。入爐煤磨煤機主要包括 HSZ-50 型環錘式破碎機與 KBC 型細粒破碎機，入廠煤經環錘式破碎機破碎后送入細粒破碎機磨制，合格煤粉送入鍋爐爐膛。對該鍋爐污染物排放情況進行測試，在蒸發量分別為 64 t/h和 34 t/h工況下，鍋爐 NO? 排放濃度為 596 mg/m3和 516 mg/m3。鍋爐 NO? 排放情況濃度偏高，存在的主要問題如下。

1）鍋爐爐膛出口 NO? 原始排放濃度偏高，可達 500~600 mg/m3。

2）輸煤皮帶只設計了碎煤系統而沒有設計合格的篩分系統，使得入爐煤顆粒偏粗，達不到“三篩兩碎”的基本要求。

3）鍋爐達不到額定設計出力，在實際運行過程中，鍋爐最大出力僅為 60~62 t/h。

4）鍋爐運行中都出現高床溫現象，僅在 60~62 t/h出力下已高達 950 ℃，造成 NO? 和 SO₂超標。

1.2工藝流程

本次 CFB 鍋爐爐內低 NO? 燃燒改造的總體技術方案為：二次風系統改造、增設水冷屏、過熱器優化、返料系統局部優化、布風板和風帽的整體完善、給煤口結構優化、煙氣再循環改造以及 SNCR煙氣脫硝改造，可大幅度地降低 NO? 的排放濃度。

1.3設計參數及改進方案

1.3.1低氮燃燒技術改造方案

1）二次風噴口改造方案。CFB 燃燒所產生的 NO? 成分，基本上來源于燃料氮的生成，一般稱為燃料型 NO?。但氧量不均勻所帶來的局部富氧燃燒會導致熱力型 NO? 劇增，高床溫運行也會大幅促進 NO? 的生成。對二次風改造后，實現空氣沿爐膛的空間分級燃燒，控制爐內溫度場相對均勻，消除高溫峰值，減弱富氧區，以減少爐內熱力型 NO? 。由于分級燃燒獨特的流場結構，可解決爐膛中心缺氧問題。在爐膛容積內，制造適合于還原反應發生的最佳溫度區域和適當氧量分布，并在下爐膛內部的強還原區域，讓含硫物質在碳?xì)浯呋饔孟路纸獬?H2S，與煙氣中的 CaO 發生反應，生成 CaS，CaS 可較穩定地存在于爐渣中，提高了爐內脫硫效率。

鍋爐原有二次風噴口數量 21 個，前墻分 3 層布置，上、中、下層各 2 個二次風噴口，共 6 個二次風噴口；后墻分 3 層布置，上、中、下層各 1 個二次風噴口，共 3 個二次風噴口；左、右側墻二次風噴口同樣分 3 層布置、上、中、下各 2 個二次風噴口，共 12 個二次風噴口，布局極不合理。

二次風口原設計風速約為 80 m/s，二次風速顯著偏高，二次風速高必然會產生二次風噴口靜壓的下降，不利于二次風穿透。鍋爐原前墻上、中、下層二次風噴口距離布風板高度分別為 2.567、1.767、1.067 m；左、右側墻上、中、下二次風噴口距離布風板高度分別為 2.567、1.767、1.067 m；前、后墻上層二次風噴口距離原設計澆注料層拐點為 1.683 m，二次風噴口布置不合理，必須進行重新布置。

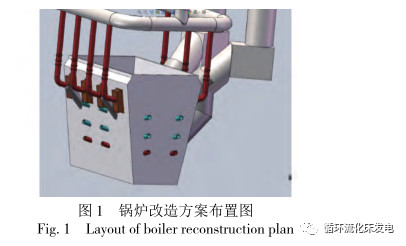

根據鍋爐的實際情況，本次改造按現有煤質核算實際二次風布置方案，重新布置二次風口位置、調整入射角度和高度，在合理配風、分級燃燒的基礎上，大幅提高二次風穿透性，解決爐膛中心區嚴重缺氧問題，提高燃料燃盡效果和脫硫反應效率，實現均溫燃燒下的高效低氮。將二次風噴口分2 層布置，數量由 8 個增加至 12~15 個，上、下層二次風噴口采用對稱布置或者交叉平行布置的方式。為保證二次風有足夠的穿透動量，噴口前段設有 5 倍以上管道直徑的直管段；對原有二次風系統管道進行重新優化布置，改造后二次風噴口相對位置示意圖如圖 1 所示。通過二次風噴口的立體分級和水平優化組合，由模擬理論計算可知，溫度場分布的不均勻度由 21.35% 降到了 5.41%，床溫偏差由 140 ℃ 降低到 70 ℃，氧濃度不均勻度由 67.48% 降低到 14.31%，從根本上解決了爐內溫度場和氧分布不均勻性問題。

2）增設煙氣再循環。煙氣再循環技術的核心，就是利用煙氣具有低O₂的特點，將煙氣噴入爐膛合適的位置，等效于一次風率的降低，促進密相區物料的還原性初始燃燒，可有效減低床溫。與二次風分級相結合的煙氣再循環，可有效實現爐內物料的流態化合理構建，達到深度還原降氮的目的。

該鍋爐一次風量占總風量的 60%，二次風占總風量的 40%，一次風量較大。本次改造在爐膛出口氧量一定的情況下，擬在不降低一次風量、保證床料正常流化的基礎上，降低一次風中的氧量份額、增加二次風總量，由于底部一次風中的含氧量減少，抑制密相區的燃燒強度，同時二次風噴口分層布置，增大密相區還原氣氛，抑制 NO? 的生成。

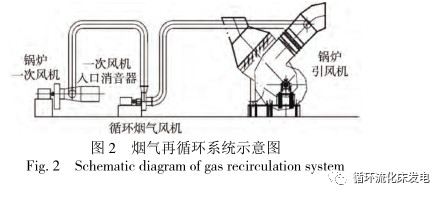

根據鍋爐原設計參數、實際運行情況和煤質狀況等，確定煙氣再循環改造方案，包括煙氣再循環管道、風量手動調節門、DCS 控制、變頻控制、煙氣增壓風機等。再循環煙氣取樣點為引風機出口煙道；煙氣引入點為一次風機入口，在引入點和引出點分別增加煙氣隔斷閥，煙氣再循環率控制在 10%~20%，煤粉爐的 NO? 排放濃度可降低15%~25%。當采用更高的煙氣再循環率時，燃燒會不穩定，未完全燃燒熱損失會增加。圖 2 為煙氣再循環系統示意圖。

1.3.2受熱面的改造方案

鍋爐低氮燃燒技術改造是一個系統工程，它不僅僅是一個簡單的爐內燃燒技術改造，也必須充分考慮爐內和鍋內的有機結合才能達到真正的低床溫低氮效果。根據該 CFB 鍋爐的情況，本次改造須考慮受熱面改造，增設水冷屏以提高鍋爐蒸發能力和整體爐溫平衡狀況，再結合煙氣再循環和二次風合理布局共同實現最佳床溫，實現低負荷床溫不低、高負荷床溫不超的理想低氮燃燒增容效果。通過受熱面改造后，鍋爐的蒸發量能力可提高 3~8 t/h。

1.3.3返料系統局部優化

CFB 鍋爐返料器小布風板分為前后流化與松動 2 個區域，一部分返料風通過前布風板將返料器內的物料通過回料腿返回爐膛內維持合理的床溫和床壓，另一部分返料風通過返料器后布風板對分離器立管的灰柱起到松動作用，以使得后布風板內的灰順利進入前布風板上，保證整個返料器系統正常運行。

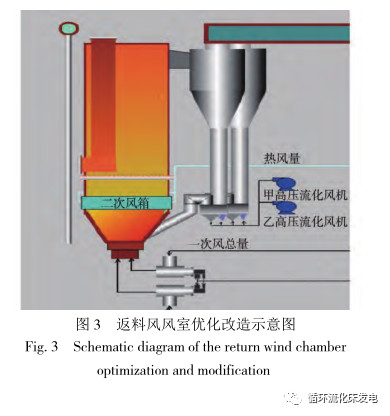

在實際運行中，應使得流化風量顯著大于松動風量。而該鍋爐 CFB 返料器公用一個風室，這就造成兩側風量基本相同。為了保證循環灰回料的通暢性，小風室必須加以分隔，設置各自獨立后的返料風管后方可滿足比例調節條件。本次低氮改造過程中，須將返料器風室擴容，并將布風板設立各自獨立的風室，使松動風占比 40%，流化風占比 60%，以保證整個返料系統的較好工作狀態。改造后的返料器風室示意圖如圖 3 所示。

1.3.4布風板優化改造

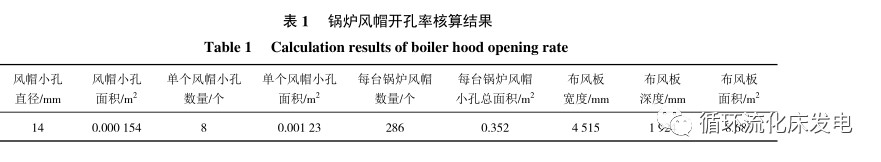

布風板開孔率是流化床鍋爐設計的一個重要參數。布風板上的壓降與風帽的開孔率成反比，開孔率越高則布風板阻力越小。布風板阻力過小使得氣流通過布風板只有很小的壓降，氣流就會大量通過床層上部局部顆粒較疏、阻力小的界面，造成局部床層“吹空”和局部因為較密、阻力較大的床層物料的“壓死”。致使物料流化不夠均勻，局部床溫較高和帶負荷能力下降，甚至產生風室漏渣現象。1 號鍋爐正在使用的風帽的開孔率核算結果見表 1。

從表 1 可以看出，1 # 鍋爐風帽小孔開孔率為 4.1%，而主流流化床鍋爐風帽小孔開孔率約為3.5%~5.3%，鍋爐布風板風帽小孔開孔率基本符合要求，但是，由于鍋爐一次風從左右側進入流化風室，造成中間風量偏大，左、右側風量偏小，為了使得每個風帽進風量盡可能均勻，本次改造將布風板中間區域的風帽更換為小孔徑的鐘罩式風帽，使中間區域的開孔率為其他區域的 70%，降低中間風通過率，盡可能地使風量在各處保持均勻。

1.3.5播煤風及給煤口優化

給煤口設計對燃煤的燃盡度、播撒效果、床溫均勻性和給煤口清潔性非常重要。目前鍋爐給煤口距離布風板距離約為 1.4 m，但是鍋爐播煤風引自低密度二次熱風，風壓僅為 6 000 Pa，結構設計欠妥，輸煤風的動力和播煤風的微弱射流作用效果不佳，本次完善播煤風增量、引入部分一次風源，提高風壓到 10 000 Pa，并對噴口托底播煤風優化改進，達到給煤均勻播撒的效果，防止煙氣反竄和局部堆煤現象的出現。

1.3.6輸碎煤系統的改造

該鍋爐輸煤系統中的上煤系統只有一級碎煤而沒有篩分裝置，入爐煤顆粒粗大且顆粒非常多。在實際運行中，為了提高蒸發量和避免床溫超限，必須用到很大的一次風量，導致煙氣中 NO? 排放濃度大幅增加。實際測試鍋爐爐膛出口氧量約為 10.5%，NO? 排放濃度約為 596 mg/m3，也證明了這一點。因此，本次低氮改造過程中必須對輸碎煤系統進行改造。

因皮帶間沒有設立原煤篩分裝置的足夠空間，須在煤場合適的位置設立離線式破碎篩分系統，以制備出足量的、粒度合格的入爐煤。改造后，合理的煤即煙煤的入爐煤質顆粒粒徑要求如下：

1）該 CFB 鍋爐理想入爐煤平均粒徑 d50為 1.7~1.9 mm，寬篩分粒徑分布為 0~8 mm，通常情況下，要求 5 mm 以上顆粒不超過 5%、200 μm 以下顆粒不超過 20%，2種極端顆粒之和最好不超過 23%；

2）物料顆粒粒徑應在 0~8 mm 范圍內，平均粒徑 d50需控制在 1.8~2.0 mm，5~8 mm 大顆粒份額 ≤5%，0~200 μm 粒徑份額 ≤25%，其余中間粒徑份額 ≥70%。

按此粒徑測試鍋爐爐膛出口氧量約為 5%~5.5%，NO? 排放濃度可降到 300mg/m3以下。

1.3.7分離器入口煙道優化改造

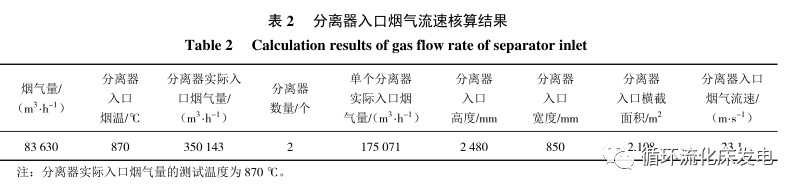

旋風分離器是 CFB 鍋爐灰循環的一個核心部件，其入口煙速和導流特征直接影響著分離器的收塵效率，決定了灰循環倍率。表 2 是對現有分離器入口煙道煙氣流速的核算。

從表 2 分離器入口煙道煙氣流速可以看出，分離器喉口煙氣流速為 23.1m/s，煙速偏低，需要對分離器入口煙道進行優化改造。改造方案為：適度提高分離器入口煙氣流速，并控制煙氣流速在24~27 m/s范圍內，增速后可以顯著改善分離器灰塵捕集效率，對抑制床溫和提高蒸發能力產生直接推動作用。

1.3.8熱工測點的優化完善

目前，很多電廠熱工測點分布不合理，針對低氮燃燒改造所需的檢測需求，與電廠人員進行溝通和協調，認為電廠現行 NO? 排放濃度測點分布不合理，按照相應標準對有關熱工測點提出了建議，進行了優化和完善。

2 工程運行效果

2.1改造后 NOx濃度分布及排放量測試

依據《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》（GB/T16157-1996），用智能煙氣分析儀在除塵器入口測點處采用斷面網格法測量，同時記錄煙氣中氮氧化物、氧濃度，將氮氧化物濃度折算成空氣過剩系數為 1.4（6% O₂）時的數據，結合煙氣量計算 NO? 排放量。

2.1.152% BMCR 工況

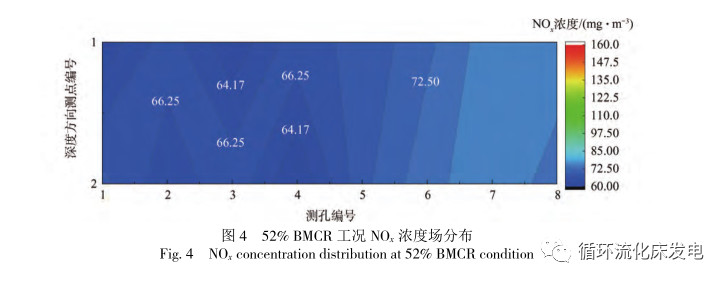

52% BMCR 工況煙氣 NO? 濃度場分布見圖 4。

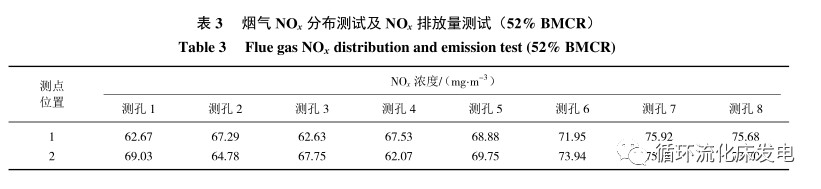

如表 3 所示，實驗期間 1 號爐 52% BMCR 工況下實測除塵器入口 NO? 排放濃度最高值為75.92 mg/m3，最低值為 62.07 mg/m3，平均值為 69.34mg/m3（標準狀態干基、6% O 2 ），NO? 分布不均勻度為 6.94%，NO? 排放量為 4.93 kg/h。NO? 平均排放濃度達到保證值要求，即排放濃度不超過 150 mg/m3。

2.1.2 73%BMCR 工況

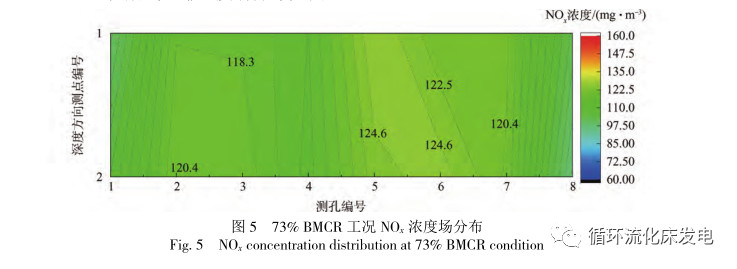

73%BMCR 工況煙氣 NO? 濃度場分布見圖 5。

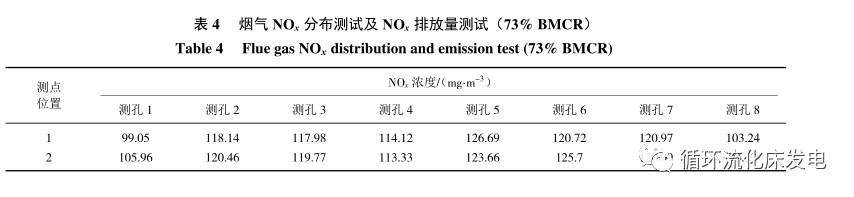

如表 4 所示，實驗期間 1 號爐 73% BMCR 工況下實測除塵器入口 NO? 排放濃度最高值為126.69 mg/m3, 最低值為 97.13 mg/m3，平均值為 115.44 mg/m3（標準狀態干基、6% O₂），NO? 分布不均勻度為 8.02%，NO? 排放量為 8.64 kg/h。NO? 平均排放濃度達到保證值要求，即排放濃度不超過150 mg/m3。

2.1.3 88%BMCR 工況

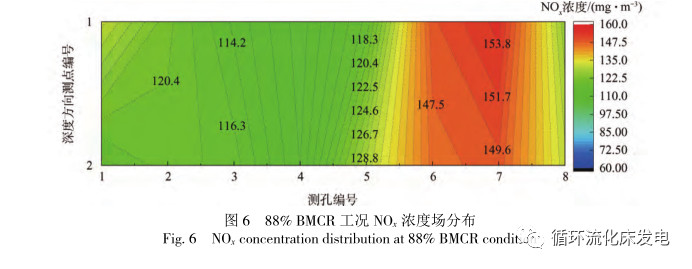

88% BMCR 工況煙氣 NO? 濃度場分布見圖 6。

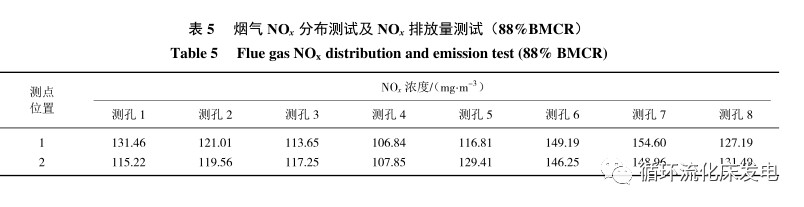

如表 5 所示，實驗期間 1 號爐 88% BMCR 工況下實測除塵器入口 NO? 排放濃度最高值為154.60 mg/m3, 最低值為 106.84 mg/m3，平均值為 127.30 mg/m3（標準狀態干基、6% O₂），NO? 分布不均勻度為 12.05%，NO? 排放量為 10.81 kg/h。NO? 平均排放濃度達到保證值要求，即排放濃度不超過 150 mg/m3。

2.2脫硝系統實驗結果

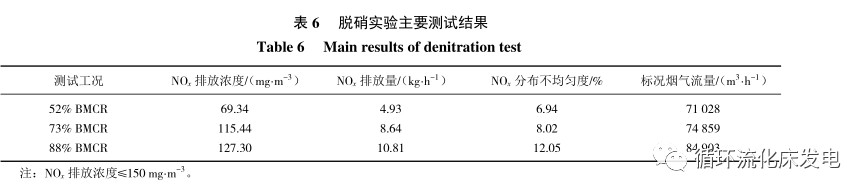

脫硝系統主要性能實驗結果如表 6 所示。

通過實驗結果可以看出，在 52% BMCR、73% BMCR、88% BMCR 工況下煙氣中 NO? 分布不均勻度分別達到 6.94%、8.02%、11.89%，離散值在 15% 以內，NO? 排放穩定，不高于 150 mg/m3，滿足《火電廠大氣污染物排放標準》（GB 13223-2011）規定的循環流化床排放限值。

3 結論

1）目前循環流化床鍋爐普遍存在爐膛中心區缺氧、床溫不均勻性、床溫異常、爐膛出口、返料溫度與床溫差值過大、二次風配風方式、物料顆粒度異常、設計床溫與一次風的配合、爐內高效脫硫與低氮燃燒的矛盾、脫硝過程與汽水系統的矛盾等問題，這些問題影響 NO? 的排放濃度。

2）通過二次風噴口改造、增設煙氣再循環、受熱面增設水冷屏、受熱面返料系統局部優化、布風板優化、播煤風及給煤口優化、輸碎煤系統改造等方式，使風量在各處保持均勻，有效實現爐內物料的流態化合理構建，對抑制床溫和提高蒸發能力產生直接推動作用，可達到深度還原降氮的目的，抑制 NO? 的生成。

3）實際運行表明，通過上述局部優化，NO? 排放得到了顯著的降低，NO? 濃度場分布合理，循環流化床鍋爐仍能高效、穩定運行。因此，在改造設計中必須因地制宜，有針對性地制定改造方案，方可達到最終的理想排放效果
